Presentation Transcript


Bridas y uniones bridadas

BRIDAS Y UNIONES BRIDADAS


Bridas y uniones bridadas

Las BRIDAS fabricadas según normas ANSI Ø 1/2" a 24", estándar y especiales de Ø 26" a 36"

Bridas para junta anillo ANSI 150, 300, 400, 900 y 600 lb.

Junta Anillo Octogonal ANSI 900, 1500, y 2500 lb. ANSI B16.5.

Bridas c/cubo p/soldar S 150, 300, 400, 600, 900, 1500 y 2500. ANSI B16.5.

Bridas p/junta c/solapa S150, 300, 400, 600, 900, 1500 y 2500. ANSI B16.5.

Brida ciega serie 150, 300, 400, 600, 900, 1500 y 2500. ANSI B16.5.

Brida c/cuello p/soldar S150, 300, 400, 600, 900, 1500 y 2500. ANSI B16.5.

Brida con asiento para soldar serie 150, 300, 400, 600 y 900. ANSI B16.5.

Brida roscada serie 150, 300, 400, 600, 900, 1500 y 2500. ANSI B16.5.

Porta placas ANSI b 16.36 serie 300, 400, 600, 900, 1500 y 2500.

Brida slip on Ø 26" a 36" serie 150, 300, 600, tipo A según ANSI b 16.47.

Brida ciega Ø 26" a 36" serie 150, 300, 600 tipo A según ANSI b 16.47.

Brida c/cuello p/soldar Ø 26" a 36" serie 150, 300, 600 tipo A ANSI b 14.47.

Brida c/cuello p/soldar Ø 26" a 36" serie 150, 300, 600 tipo B ANSI b 16.47.

Bridas especiales.


Bridas y uniones bridadas

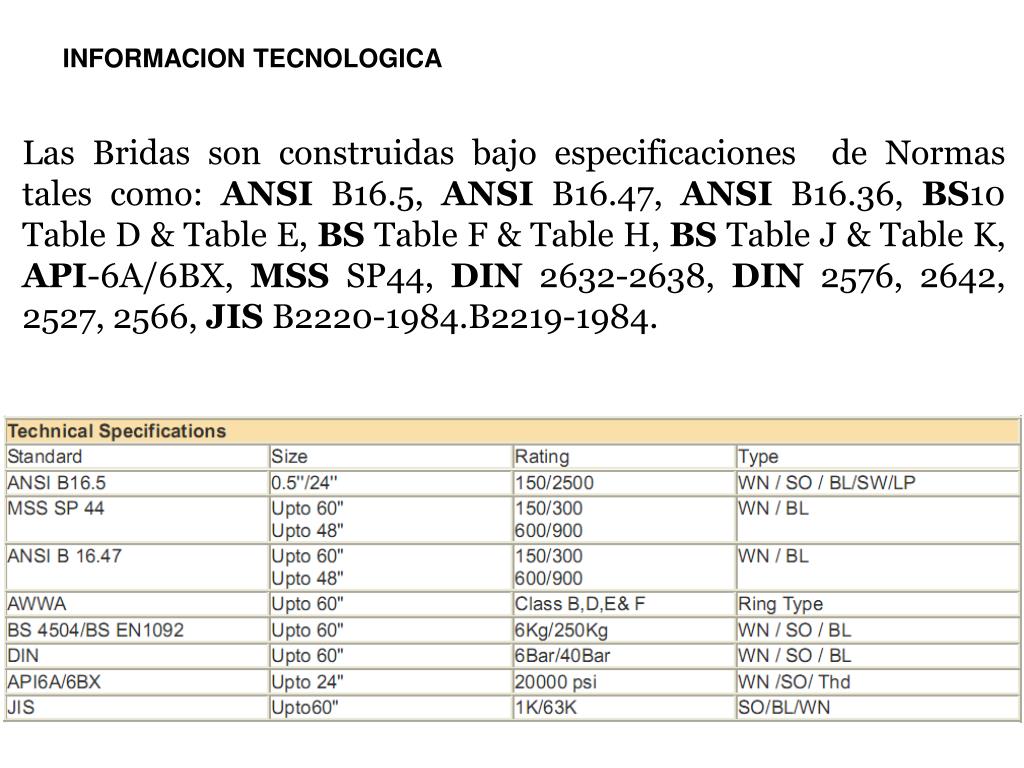

INFORMACION TECNOLOGICA

Las Bridas son construidas bajo especificaciones de Normas tales como: ANSI B16.5, ANSI B16.47, ANSI B16.36, BS10 Table D & Table E, BS Table F & Table H, BS Table J & Table K, API-6A/6BX, MSS SP44, DIN 2632-2638, DIN 2576, 2642, 2527, 2566, JIS B2220-1984.B2219-1984.


Bridas y uniones bridadas

WELDING NECK (con cuello para soldar a tope).

SLIP-ON (deslizable).

LAP JOINT (de traslape).

BLIND (ciega).

ESPECIALES BAJO PEDIDO.

SOCKET WELDING (sw)


Bridas y uniones bridadas

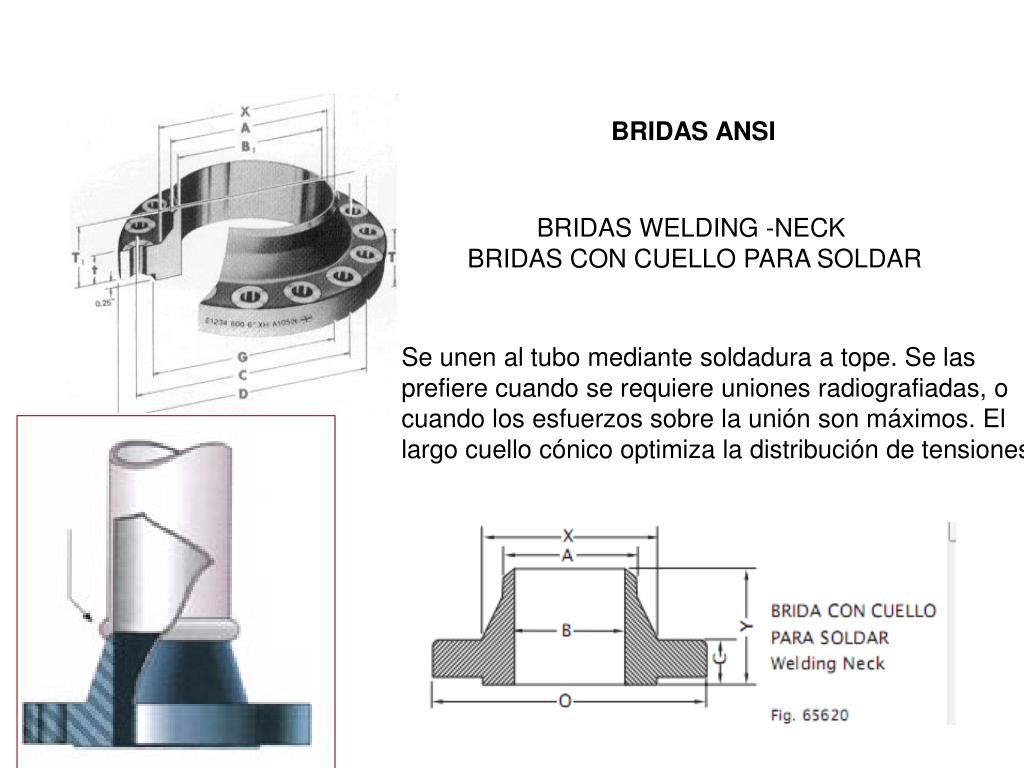

BRIDAS ANSI

BRIDAS WELDING -NECK

BRIDAS CON CUELLO PARA SOLDAR

Se unen al tubo mediante soldadura a tope. Se las prefiere cuando se requiere uniones radiografiadas, o cuando los esfuerzos sobre la unión son máximos. El largo cuello cónico optimiza la distribución de tensiones.
