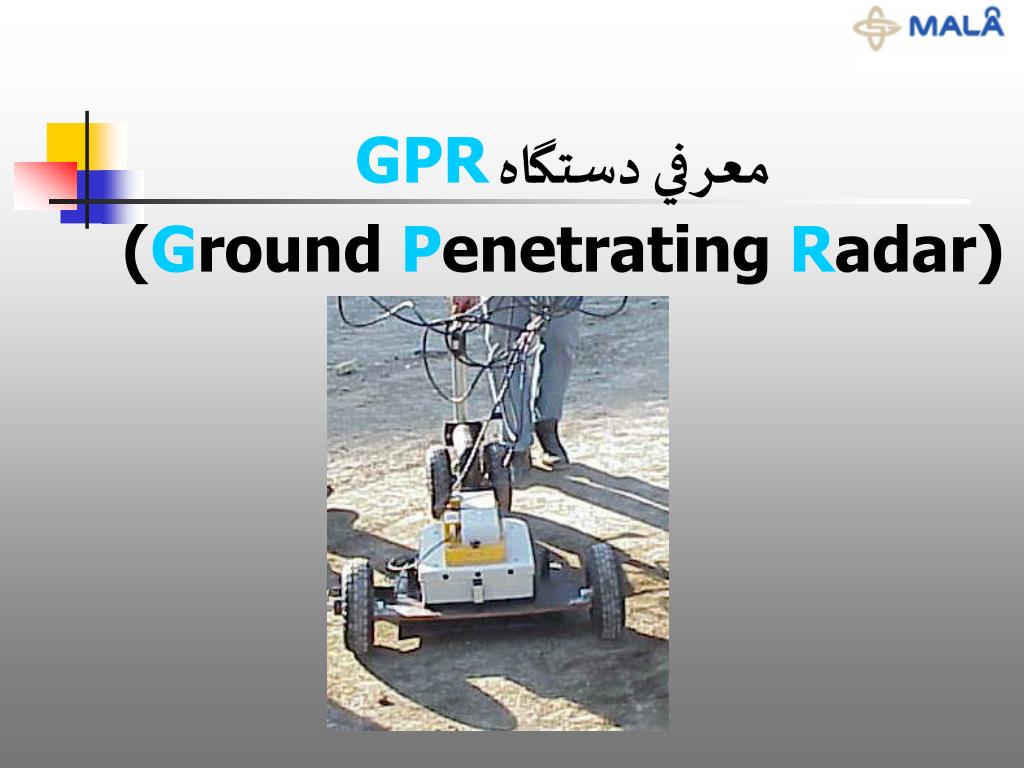

  1. معرفي دستگاهGPR(Ground Penetrating Radar)

  2. GPR چيست ؟ • تكنيكي است كه در آن با استفاده از امواج راديويي (10- 1000 مگا هرتز) مي توان برآورد نسبتاً دقيق از ساختار و بافت لايه ها ي زير زميني و سازه هاي دست ساز بشر بدست آورد • اين سيستم نخستين بار توسط شخصي به نام Melton در 1937 ارائه شد

  3. كاربردهايGPR 1- مهندسي عمران : • مكان يابي محل استقرار لوله ها ، كابل هاي زير زميني و ... • تصويربرداري عمقي و تعيين ضخامت لايه هاي مختلف روسازي راههاي آسفالتي و بتني و موقعيت فضاهاي خالي زير روسازي

  4. كاربردهايGPR 2- محيط زيست : • تعيين موقعيت زباله هاي خطر آفرين.تعيين سطح مخازن آبهي زيرزميني و ... 3- زمين شناسي و خاك شناسي: شناخت موقعيت حفره ها ، غارها ، آب زيرزميني،معادن ، گسل ها ،تونلها و ... 4-ساير كاربردها : نظامي ، مطالعات باستانشناسي و ...

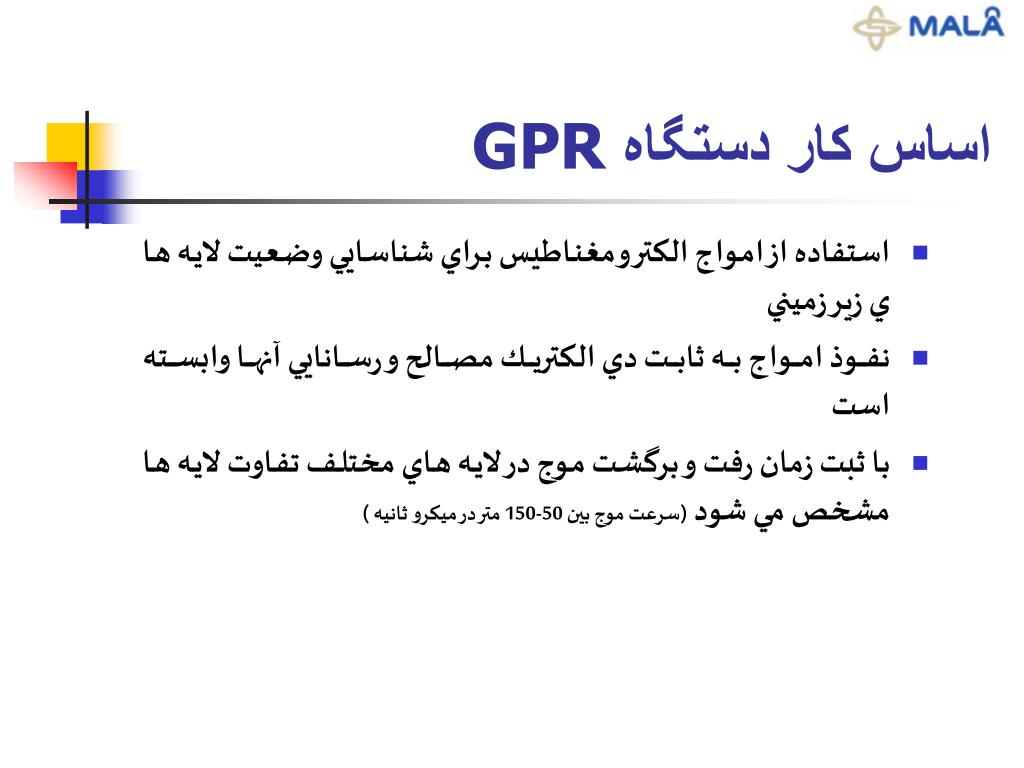

  5. اساس كار دستگاهGPR • استفاده از امواج الكترومغناطيس براي شناسايي وضعيت لايه ها ي زير زميني • نفوذ امواج به ثابت دي الكتريك مصالح و رسانايي آنها وابسته است • با ثبت زمان رفت و برگشت موج در لايه هاي مختلف تفاوت لايه ها مشخص مي شود (سرعت موج بين 50-150 متر در ميكرو ثانيه )

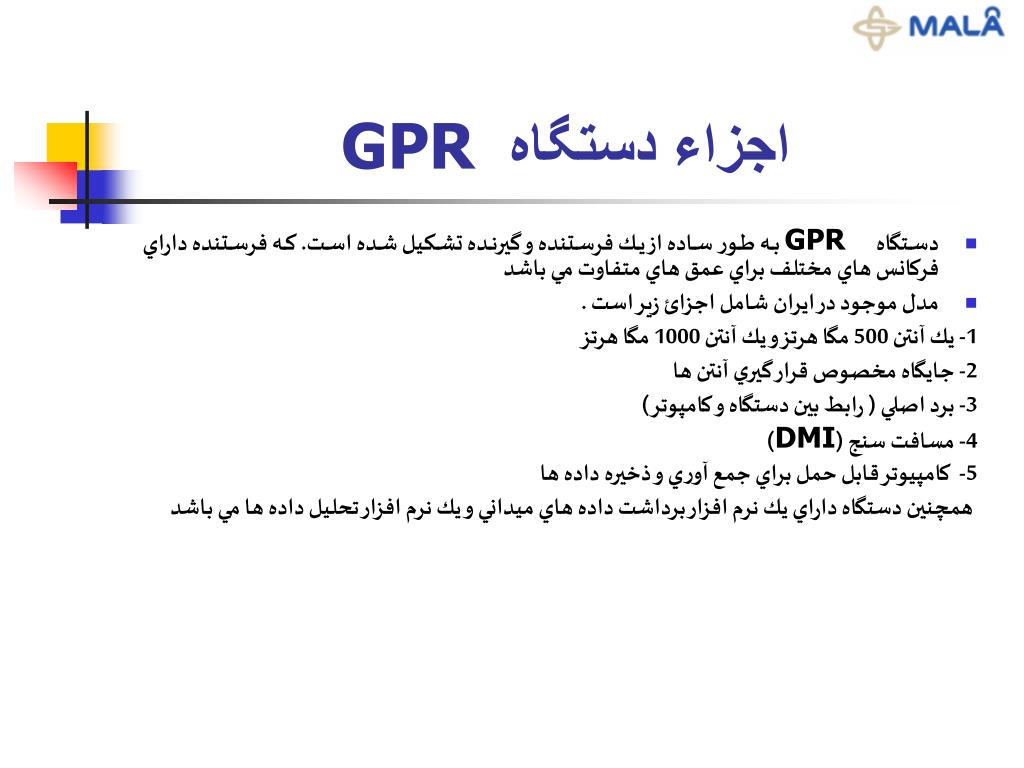

  6. اجزاء دستگاه GPR • دستگاه GPR به طور ساده از يك فرستنده و گيرنده تشكيل شده است. كه فرستنده داراي فركانس هاي مختلف براي عمق هاي متفاوت مي باشد • مدل موجود در ايران شامل اجزائ زير است . 1- يك آنتن 500 مگا هرتز و يك آنتن 1000 مگا هرتز 2- جايگاه مخصوص قرار گيري آنتن ها 3- برد اصلي ( رابط بين دستگاه و كامپوتر) 4- مسافت سنج (DMI) 5- كامپيوتر قابل حمل براي جمع آوري و ذخيره داده ها همچنين دستگاه داراي يك نرم افزار برداشت داده هاي ميداني و يك نرم افزار تحليل داده ها مي باشد

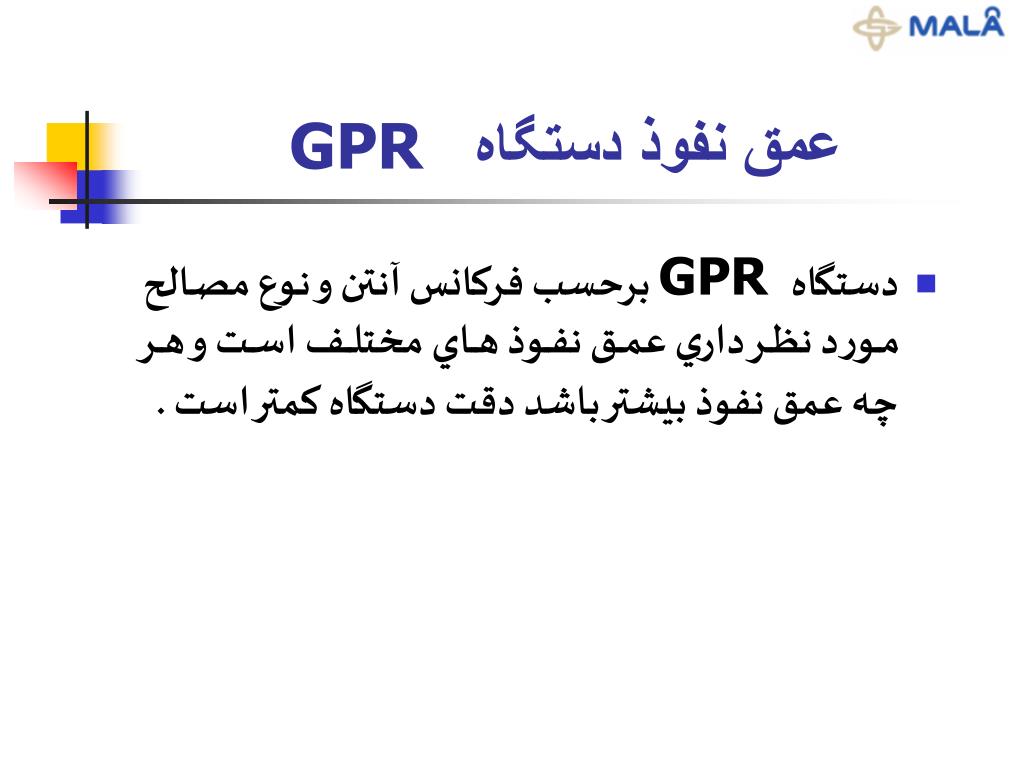

  7. عمق نفوذ دستگاه GPR • دستگاه GPR برحسب فركانس آنتن و نوع مصالح مورد نظر داري عمق نفوذ هاي مختلف است و هر چه عمق نفوذ بيشتر باشد دقت دستگاه كمتر است .

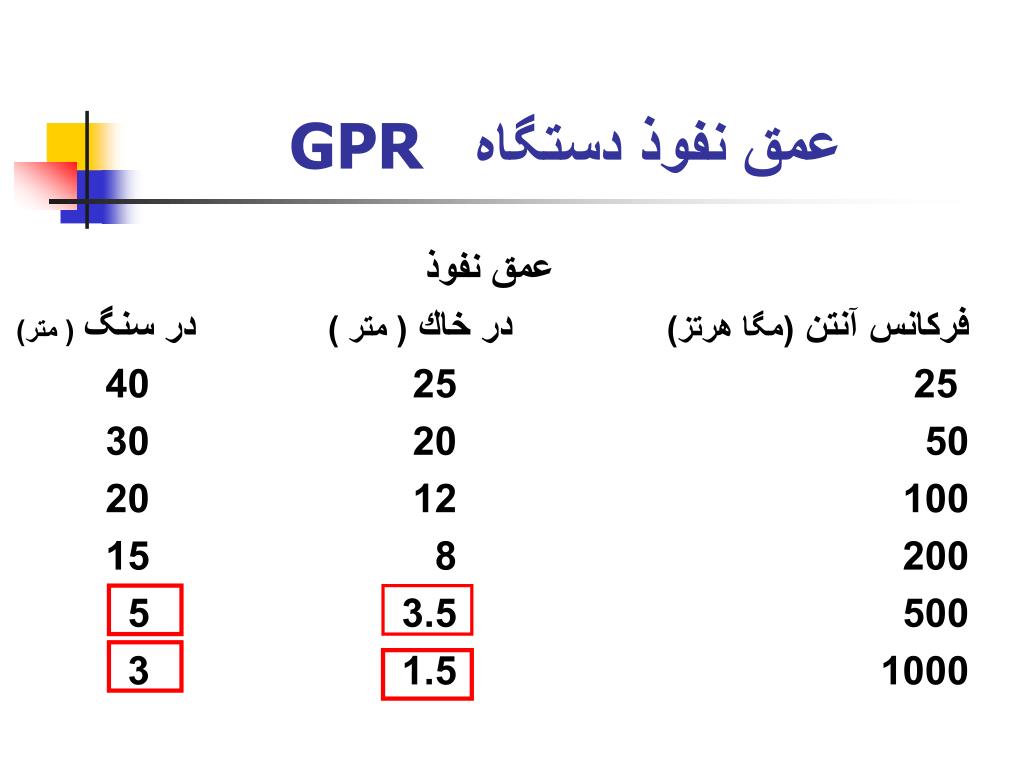

  8. عمق نفوذ دستگاه GPR عمق نفوذ فركانس آنتن (مگا هرتز) در خاك ( متر ) در سنگ( متر) 25 25 40 50 20 30 100 12 20 200 8 15 500 3.5 5 1000 1.5 3

  9. نحوه كار دستگاه GPR • دستگاه GPR توسط يك كشنده با سرعت 25-20 كيلومتر در ساعت بر روي مسير مورد نظر حركت مي كند. امكان نصب برد اصلي و كامپيوتر بر روي كشنده يا در كوله پشتي به وسيله اپراتور وجود دارد

  10. مزاياي دستگاه GPR • با توجه به اينكه اين دستگاه پروفيل پيوسته اي از لايه هاي مختلف و ضخامت آنها ارائه مي كند داده هاي بسيار مفيدي برا ي آناليز نتايج دستگاه FWD ارائه مي نمايد • با استفاده از اين دستگاه وجود هر گونه ضعفي در لايه هاي مختلف قابل تشخيص است (نشست هاي غير طبيعي ، زهكشي نامناسب و ...) • تعداد دفعات مغزه گيري را بسيار كاهش مي دهد • تعيين محل دقيق تاسيسات زير روسازي را به سادگي ممكن مي سازد

  11. نمونه اي از داده هاي ميداني GPR

  12. نمونه اي از خروجي هاي GPR خروجي ها به صورت گرافيكي و فايل ‏ TEXTمي باشد

  13. نمونه اي از خروجي هاي GPR

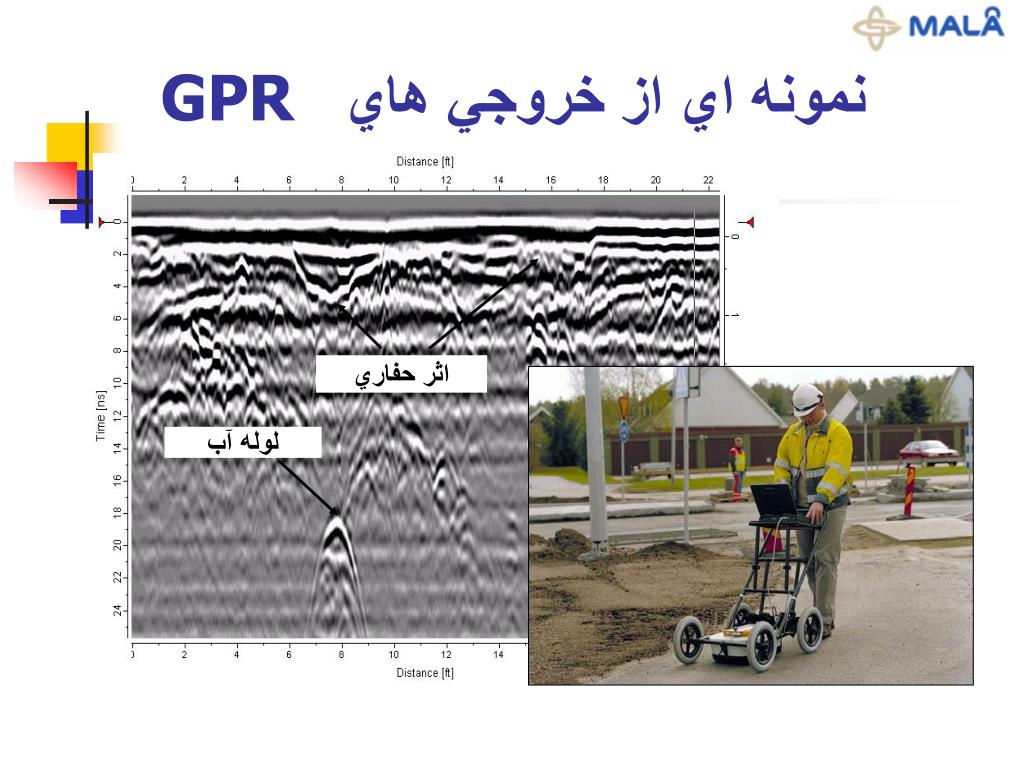

  14. نمونه اي از خروجي هاي GPR اثر حفاري لوله آب

  15. Trenches گوشه روسازي كابل PVC لوله آب

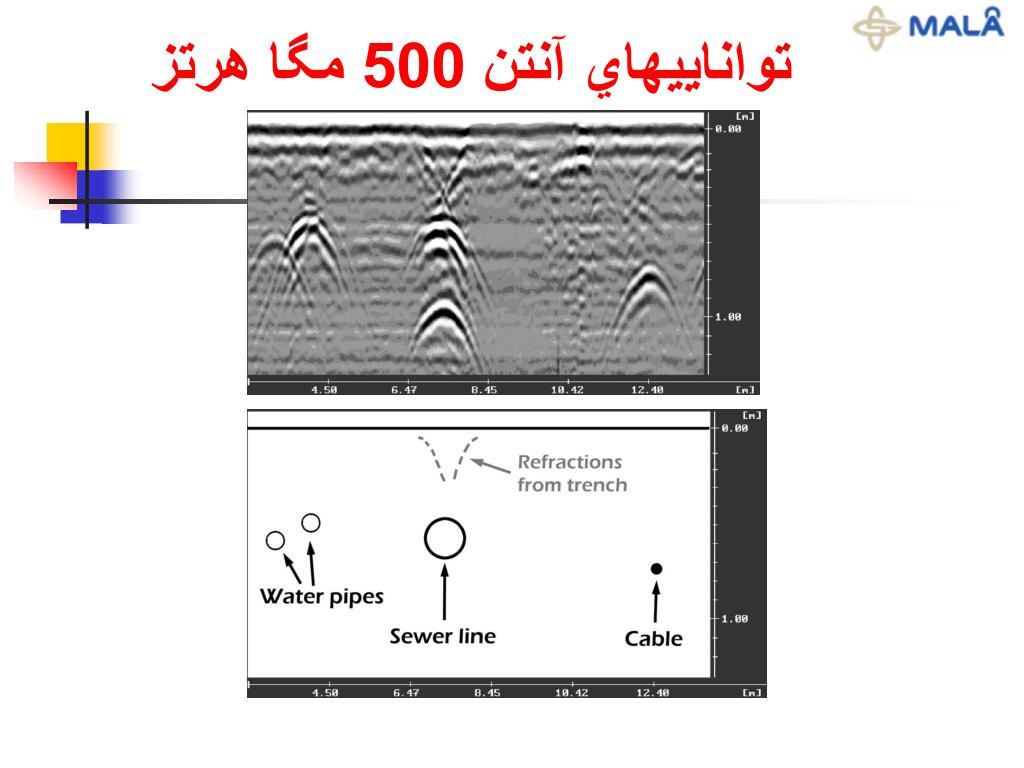

  16. تواناييهاي آنتن 500 مگا هرتز

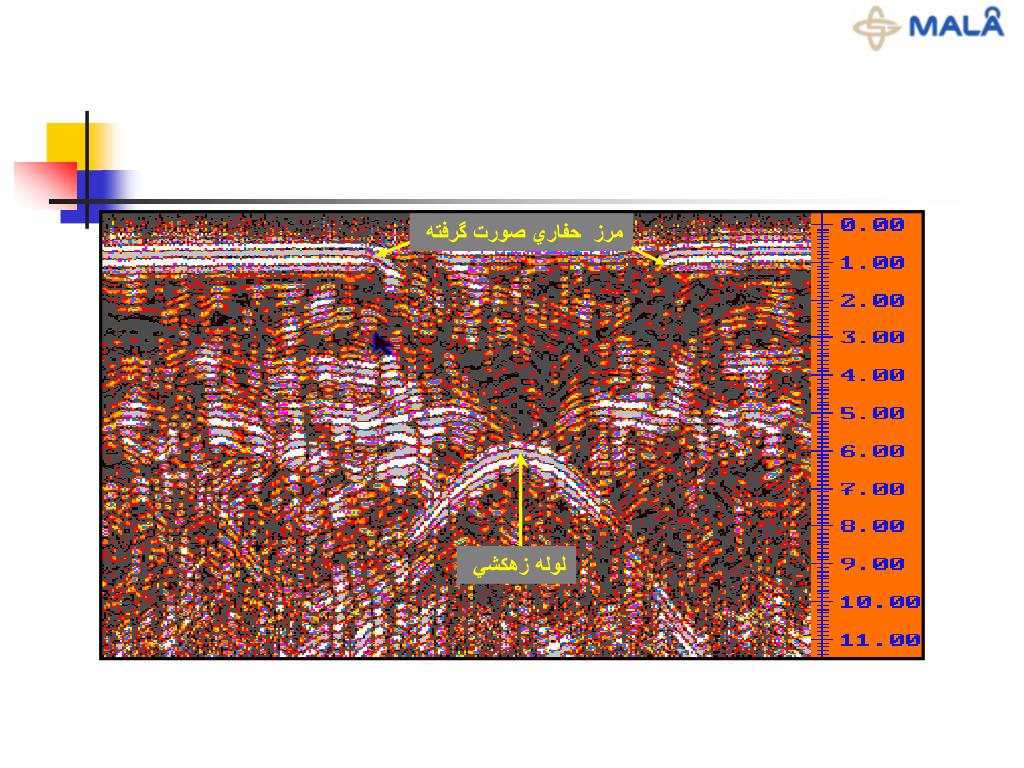

  17. مرز حفاري صورت گرفته لوله زهكشي

  18. آشكار سازي لوله ها

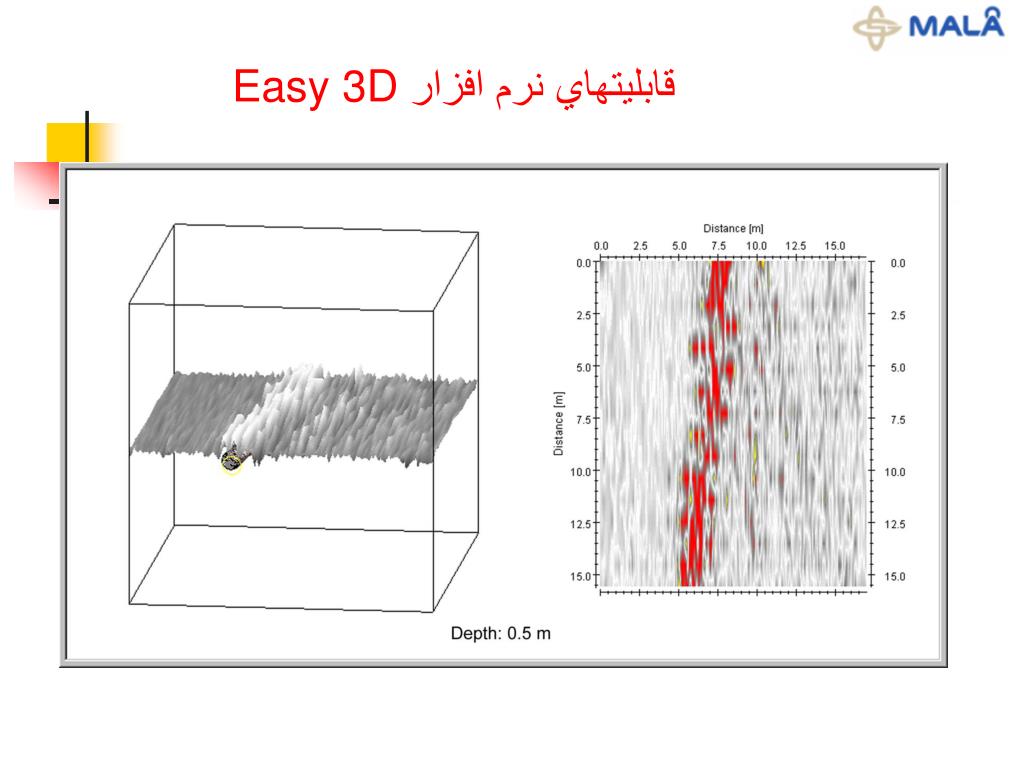

  19. Easy 3D قابليتهاي نرم افزار

  20. Easy 3D قابليتهاي نرم افزار

  21. با سپاس
