  1. 08. メモリ非曖昧化 五島 正裕

  2. 内容 • データ依存 • メモリ非曖昧化 • ストア・セット・メモリ依存予測器

  3. データ依存

  4. データ依存 • 制御駆動型 (control-driven) （⇔ データ駆動，data-driven） • 命令間のデータの授受は， • プログラム･オーダ上で，先行/後続の関係にある2命令が， • 同一のロケーションを参照する ことで表現 • ロケーション：レジスタ と メモリ Write add r4 = r1 + r2 add r5 = r4 + r3 Read

  5. データ依存 Ip Ip Is Is time time Ip Ip Is Is time time

  6. ロード/ストア命令 • ロード命令 • r[Rt] = *(r[Rs] + immediate); • ストア命令 • *(r[Rs] + immediate) = r[Rt]; op Rs Rt immediate 31 25 20 15 0

  7. レジスタとメモリの違い • レジスタ番号 • 静的 • （実行の度に）変わらない • フロントエンド（デコード・ステージ）で分かる • メモリのアドレス • 動的 • 実行の度に変わり得る • バックエンド（アドレス計算（実行）ステージ）で初めて分かる：「曖昧」

  8. メモリの曖昧性による偽の依存 • 偽の依存： • 先行するストアのアドレスが計算されるまで， 後続のロード/ストアは 原則 実行できない • 「計算したら違ってた」

  9. コード例 f (double* a, double* b, double* x, double* y) { *x = *a * *a; *y = *b * *b; } x == b ? ld r1 = *(sp + 0) // a ld r1 = *r1 ld r2 = *(sp + 16) // x mul r1 = r1 * r1 st *r2 = r1 ld r3 = *(sp + 8) // b ld r3 = *r3 ld r4 = *(sp + 24) // y mul r3 = r3 * r3 st *r4 = r3 ret

  10. 解決法 • 防止（予防，prevention）： • ロード/ストアは in-order で • 発見 ＆ 回復 (detection & recovery)： • 依存なしと予測して out-of-order で • メモリ・オーダ違反 (memory-order violation) を発見 • 0～7% のロードがメモリ・オーダ違反 ⇒ ペナルティ • 理想 (ideal, oracle)： • IPC 最大2倍

  11. IPC 2倍の理由 • 「計算のかたまりがオーバラップする」 • 「計算のかたまりは，ロードではじまり，ストアで終わる」 • 「真のメモリ・データ依存がクリティカルになるようなコードは， 　最適化されてない？」 • 目標： • ロードを，特に早期に実行したい • （ストアは，そんなでもない） • コンパイラより上手にできる

  12. オーバラップ実行 ILP (Inst Level Parallelism) ILP ld ld ld st st ld st st

  13. メモリ非曖昧化 (memory disambiguation)

  14. メモリ・ディスアンビギュエーション • ディスアンビギュエーション (disambiguation)： • 「非曖昧化」，「曖昧性除去（解消）」 • 分離 (split) ロード/ストア • アドレス予測 • アドレス一致/不一致予測

  15. ロード/ストア命令 • 通常のロード/ストア命令： • アドレス計算部 • メモリ・アクセス部 • ロード命令 ： r[Rt] = *(r[Rs] + immediate); • ストア命令： *(r[Rs] + immediate) = r[Rt]; op Rs Rt immediate 31 25 20 15 0

  16. 分離ロード/ストア • 通常のロード/ストア命令： • アドレス計算部 • メモリ・アクセス部 • 分離ロード/ストア： • ディスパッチ時に分離，以降 2つの命令としてスケジューリング • 効果： • ストア・バリューがなくても，アドレス計算が開始できる • バリューより，アドレスが早く決まることが多い • ロードは変わらない • バリューに相当するソース・オペランドがないから

  17. ロード/ストア命令 • 普通の ISA のロード/ストア命令： • 非分離 (non-split) を想定 • 理由： • パイプライン・マシンで，ALU でアドレス計算をすることを想定 • コード効率の改善（命令の圧縮） • 非 RISC 的？

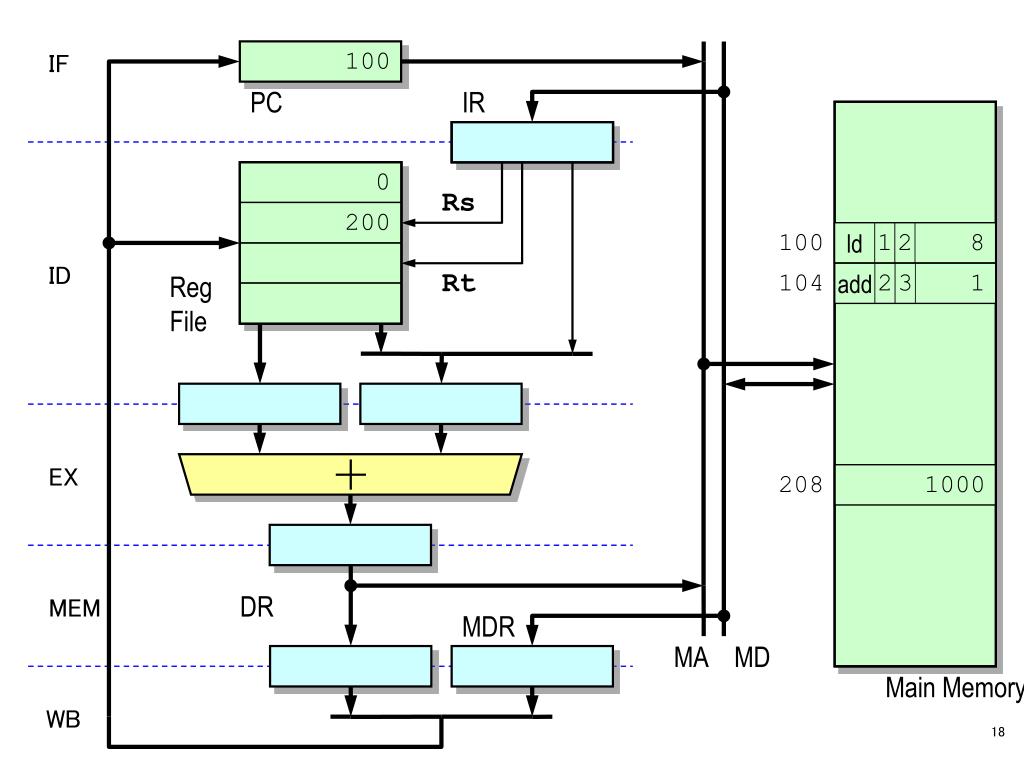

  18. add ld 2 1 2 3 1 8 IF 100 PC IR 0 Rs 200 100 ID Rt 104 Reg File EX 208 1000 MEM DR MDR MA MD Main Memory WB

  19. アドレス予測 • ロード/ストアのアドレスを予測 • 単純にロードを早期実行する効果 • 非曖昧化の効果 • 値予測の一種 • だが，値予測より歴史が古い • メモリ・アクセスがストライドであることは容易に想像できる

  20. ハードウェア • 今までの方法： • 分離ロード/ストア • アドレス予測 • 実際にアドレスの一致検出を行う • スケジューリングのために，比較器のマトリクス（行列）が必要！ • 比較器数 ≒ ½ ×（ウィンドウ・サイズ）２ • もう1つの方法： • アドレス一致/不一致予測

  21. 比較器のマトリクス 0 1 2 old effective address L/S V 0 1 2 3 new

  22. ストア・セット・メモリ依存予測器

  23. ストア・セット • あるロードのストア・セットとは： • そのロードが依存したことがあるストアの集合 • 計算の方法：recovery-based • 最初「依存していない」としておいて， • オーダ違反 (memory-order violation) を検出して，追加 • 利用の方法： • ロードは，そのストア・セット内のストアに依存すると予測

  24. 予測器の実装 • 原理的には： • ストア・セット内のすべてのストアが実行された後でロードを実行 • 実装上の制限： • ストア・セット内のストアは in-order で実行 • In-order チェイン： • ストア → ストア → … → ストア → ロード

  25. S S L 構造と動作 SSID Table Last Fetched Store Table SSID X S1 SSID X S2 S2 S1 X L SSID X PC of Fetched Instructions SSID : Store Set ID

  26. Recovery-Based • ストア・セットの計算の方法：recovery-based • 最初「依存していない」としておいて， • オーダ違反 (memory-order violation) を検出して，追加 • Violation の検出： • 比較器数 ≒（ウィンドウ・サイズ）×（発行幅） • 「教訓」： • 厳密にやるより，いい加減にやったほうがうまくいく（こともある）

  27. 比較器のアレイ old effective address L/S V 0 1 2 3 new

  28. 今日のまとめ

  29. メモリ・データ依存 • データ依存： • レジスタ • メモリ • メモリのデータ依存： • 動的 • アドレス計算しないと分からない：「曖昧」

  30. メモリ参照の曖昧性による偽の依存 • ストアのアドレスが決まるまで，後続のロード/ストアは実行できない • 保守的 (conservative) な方法： • ロード/ストアは in-order で • ロードは，特に早期に実行したい • 「計算のかたまりは，ロードではじまり，ストアで終わる」 • ストアは，そんなでもない • 真のメモリ・データ依存がクリティカルであるようなプログラムは， 最適化されてない？

  31. ディスアンビギュエーション • ディスアンビギュエーション（非曖昧化，曖昧性除去，解消） • 分離ロード/ストア • アドレス予測 • アドレス一致/不一致予測 • ストア・セット依存予測器
