解决方案？

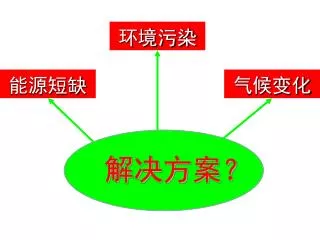

1. 解决方案？ 环境污染 能源短缺 气候变化

2. 工业节能

3. 工业能耗现状 2009年，我国工业能耗占全国一次能源消费的71.3%，其中高耗能行业占工业能耗的80%左右。世界各国工业能源消费一般只占能源消费总量的三分之一左右。 全国重工业占工业产值比重从2000年的60.2%提高到2009年的70.5%，超过日本、德国、美国等在工业化过程中曾达到的峰值。

4. 工业能耗组成 生产工艺 通用系统 基础设施

5. 浮法玻璃工艺流程 重油燃烧将配合料熔化成玻璃液，再经澄清均化、冷却后通过玻璃液流入锡槽成型。

6. 陶瓷隧道窑 陶碗 烧成温度800～1100ºC 燃煤隧道窑 瓷碗 烧成温度1200～1400ºC 燃气隧道窑

7. 水泥厂生产工艺流程 生料制备 熟料煅烧 水泥粉磨 出厂

8. 干法 湿法 将原料先烘干经粉磨成生料粉后喂入干法窑内煅烧成熟料的方法 将原料加水粉磨成生料浆后，喂入湿法窑煅烧成熟料的方法 干法生产的主要优点是热耗低（如带有预热器的干法窑熟料热耗为3140～3768焦/千克），缺点是生料成分不易均匀，车间扬尘大，电耗较高。湿法生产具有操作简单，生料成分容易控制，产品质量好，料浆输送方便，车间扬尘少等优点，缺点是热耗高（熟料热耗通常为5234～6490焦/千克）。

9. 工艺节能 ？ 炼铁 轧钢 钢水罐车 铁水罐车 炼钢

10. 通用能源系统节能

11. 照明系统节能

12. 空调系统节能

13. 电机系统节能 高效传送带 优化电机尺寸、采用高效电机 变频调速

14. 压缩空气系统节能

15. 蒸汽系统节能 锅炉

16. 燃煤工业锅炉节能 消耗四分之一煤炭 十大节能工程之首 凭经验设计 低水平运行

17. 链条锅炉主要问题 用汽负荷波动，运行效率低 煤种多变、煤质差，燃烧效率低 排烟温度高，余热损失

18. 蒸汽蓄热器—解决负荷波动问题

19. 上海乳品二厂锅炉余热利用

20. 节能炉拱——国家经贸委最佳节能案例 案例介绍 ■ 福州造纸厂  蒸发量从28t/h提高到38t/h 能掺烧60%当地廉价劣质煤  一个月节资20万元，当月回收 ■ 上海船厂  热效率从60.69%升到69.29% 节煤率为12.41% 节约燃料费22.93万元  不到半年回收 现有炉拱 双人字形炉拱

21. 金枫酒业6吨/时链条锅炉不同炉拱燃烧对比 炉渣含碳量：10.2% 炉渣含碳量：45.88%

22. 研发思路 工 程 问 题 技术开发 数值模拟 数学模型 物理模型 机理研究 实验支撑：测试、参数、验证

23. 物理模型—层燃颗粒与炉膛燃烧 被灰壳包裹的煤块 四层“缩核”模型 炉膛与床层流动、传热耦合 模拟分层煤斗 模拟床层下降

24. 焦炭燃烧模型 • 气膜扩散速率km • 灰层扩散速率kash • 化学反应速率kr

25. 实验数据 大颗粒热重实验台 (a) 15mm (b) 20mm 神木煤在不同温度条件下的热解转化率随时间的变化

26. 单元体实验台

27. 模型校核 神木煤模型预测值与实验值的对比

28. 实际锅炉校核 气相色谱仪

29. 数值模拟 结渣 炉拱 配风

30. 层燃数值模拟研究平台与应用 实验研究平台 单颗粒燃烧实验台 可称重式层燃单元体炉试验台 实炉测试 数值模拟应用 炉拱设计 运行优化 提前配风 推迟配风 改造前 改造后

31. 工业锅炉运行优化和远程专家指导系统 研究背景 燃煤工业锅炉的运行效率低，除设计不当外，很大一部分的原因是控制系统简陋，运行人员水平低，需根据我国的国情开发出一套简单有效的工业锅炉运行优化和远程专家指导系统，是提高工业锅炉运行效率的根本途径之一。 研究思路 实验测定参数 实炉煤种和炉型信息 通过远程平台提供运行指导 数值模拟确定优化运行规程

32. 综合节能案例 运行优化系统 蒸汽蓄热器 变频控制 炉拱改造前后温度场与流场 中远化工20吨/时锅炉，节煤15％

33. 工业节能技术的推广和研发

34. 一般步骤 政府 政策 引导 能效标准 奖惩政策 节能 技术 信息 传播 推广 应用 节能协会 节能中心 示范 工程 利益 驱动 公司

35. 联合国能源与交通处Mohan Peck 现场参观

36. 最佳 工况 考核 指标 合同能源管理机制 车间 承包 节能服务 公司托管 能耗 基数 节能 改造 运行优化 管理系统

37. “种子基金”启动技术开发 科研 团队

38. 可持续的创新体系设想 产业提升 清洁能源中心交流合作平台 核心企业和行业性研究院所 骨干 产业群 低碳系统 综合示范基地 崇明（新能源） 临港（新城区） 虹桥（交通） 张江（工业园） 低碳网 补充 新兴 产业 种子基金 科研院校 中小企业
