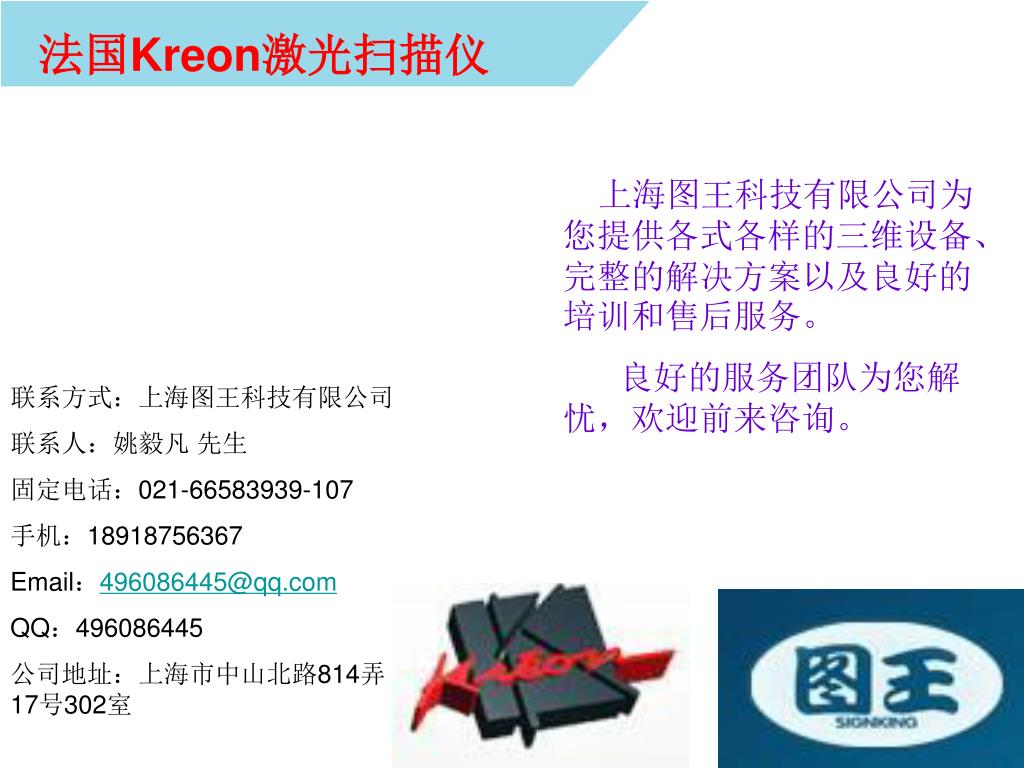

1. 法国Kreon激光扫描仪 上海图王科技有限公司为您提供各式各样的三维设备、完整的解决方案以及良好的培训和售后服务。 良好的服务团队为您解忧，欢迎前来咨询。 联系方式：上海图王科技有限公司 联系人：姚毅凡 先生 固定电话：021-66583939-107 手机：18918756367 Email：496086445@qq.com QQ：496086445 公司地址：上海市中山北路814弄17号302室

3. Kreon激光扫描系统是九十年代初由法国政府资助的高科技研究项目的成果。是世界上同类产品中扫描速度最快同时精度最高的激光扫描系统,并很快被各国制造业应用于逆向工程项目上。Kreon激光扫描系统是九十年代初由法国政府资助的高科技研究项目的成果。是世界上同类产品中扫描速度最快同时精度最高的激光扫描系统,并很快被各国制造业应用于逆向工程项目上。

4. Kreon激光扫描系统同样受到中国用户的欢迎。由于其的高度可靠的操作系统目前,不少著名制造企业已率先安装使用,并以Kreon 激光扫描系统完成的许多逆向工程项目。

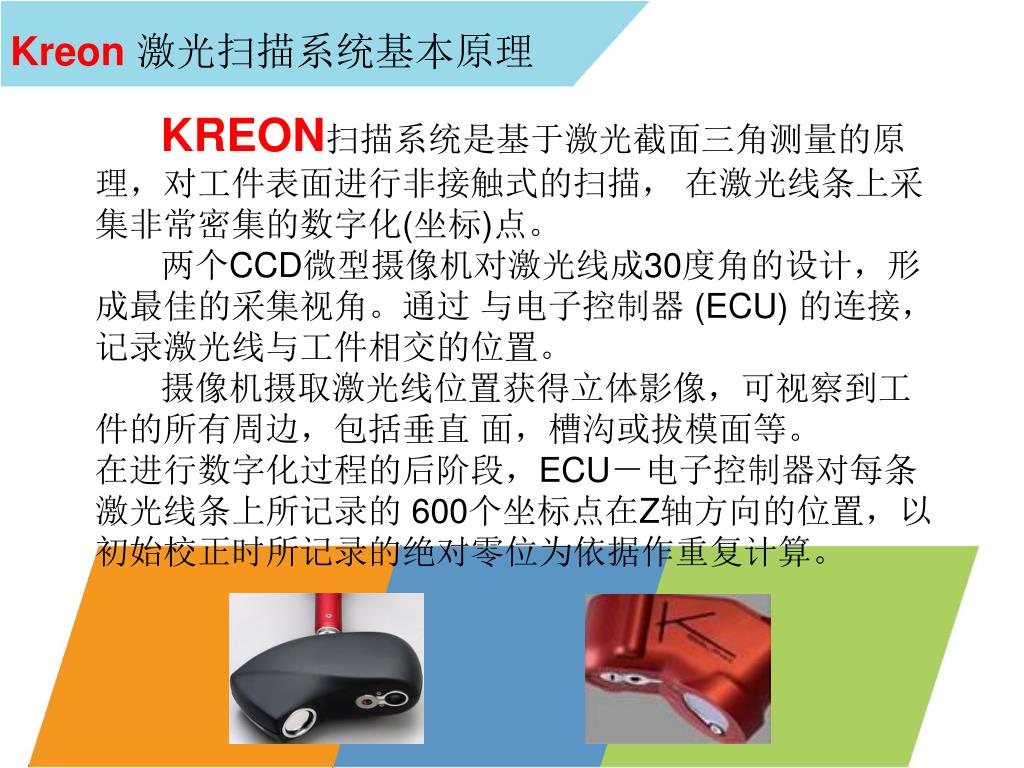

5. Kreon激光扫描系统基本原理 KREON扫描系统是基于激光截面三角测量的原理，对工件表面进行非接触式的扫描， 在激光线条上采集非常密集的数字化(坐标)点。 两个CCD微型摄像机对激光线成30度角的设计，形成最佳的采集视角。通过 与电子控制器 (ECU) 的连接，记录激光线与工件相交的位置。 摄像机摄取激光线位置获得立体影像，可视察到工件的所有周边，包括垂直 面，槽沟或拔模面等。 在进行数字化过程的后阶段，ECU－电子控制器对每条激光线条上所记录的 600个坐标点在Z轴方向的位置，以初始校正时所记录的绝对零位为依据作重复计算。

6. KREON激光扫描仪

7. KREON激光扫描概述 激光线投射在工件表面上，可见到一条红色线条。 扫描时在工件表面上的激光线长度： KLS51 ＝ 25毫米 (mm) ; KLS171 = 75 毫米 (mm) 每条激光线条生成 600 个扫描点 记录激光线上的坐标点由两个摄像机完成 以 X，Y，Z 坐标来计算各点的坐标位置

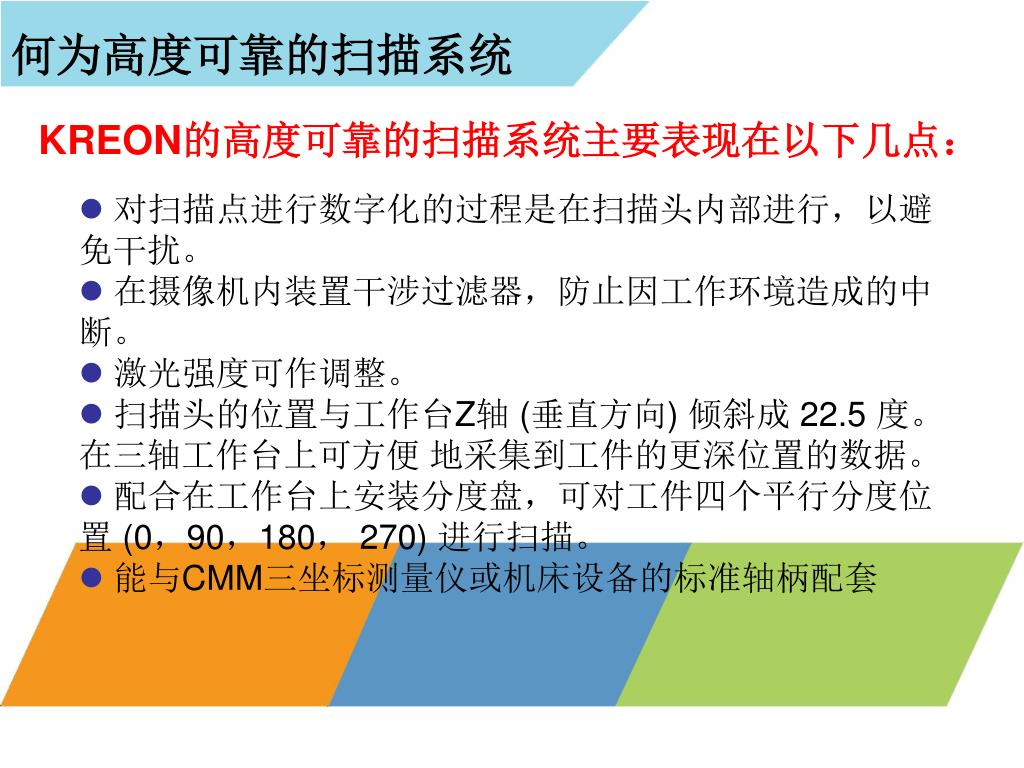

8. 何为高度可靠的扫描系统 KREON的高度可靠的扫描系统主要表现在以下几点： • 对扫描点进行数字化的过程是在扫描头内部进行，以避免干扰。 • 在摄像机内装置干涉过滤器，防止因工作环境造成的中断。 • 激光强度可作调整。 • 扫描头的位置与工作台Z轴 (垂直方向) 倾斜成 22.5 度。在三轴工作台上可方便 地采集到工件的更深位置的数据。 • 配合在工作台上安装分度盘，可对工件四个平行分度位置 (0，90，180， 270) 进行扫描。 • 能与CMM三坐标测量仪或机床设备的标准轴柄配套

9. 灵活，通用的设计 KREON扫描系统可以安装在多种设备上，包括： 三坐标 (首选)，数控机床， 带数字显示装置的三轴工作台或划线机等。 扫描所获得的大量数字化点建议用CATIA系统的逆向工程软件进行逆向工程 设计，也可用其它应用软件或手段进行处理。 特点： • 可以方便的进行产品检测 • 实时的点云到CAD对比 • 可应用于逆向工程及快速原型 • 可以扫描软材料及复杂形面，比传统的接触式测量速度快 • 接触和非接触式测量合二为一 • 可对黑色和有反光的材料扫描 • 高精度及可靠性

10. Baces3D三坐标测量机

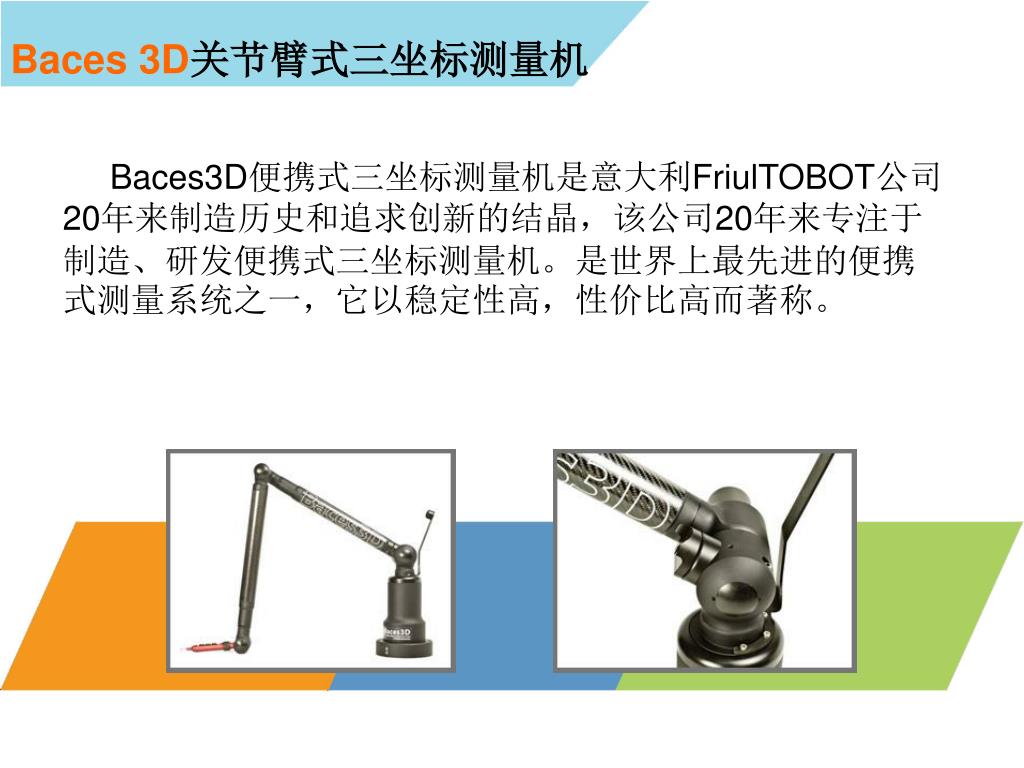

11. Baces 3D关节臂式三坐标测量机 Baces3D便携式三坐标测量机是意大利FriulTOBOT公司20年来制造历史和追求创新的结晶，该公司20年来专注于制造、研发便携式三坐标测量机。是世界上最先进的便携式测量系统之一，它以稳定性高，性价比高而著称。

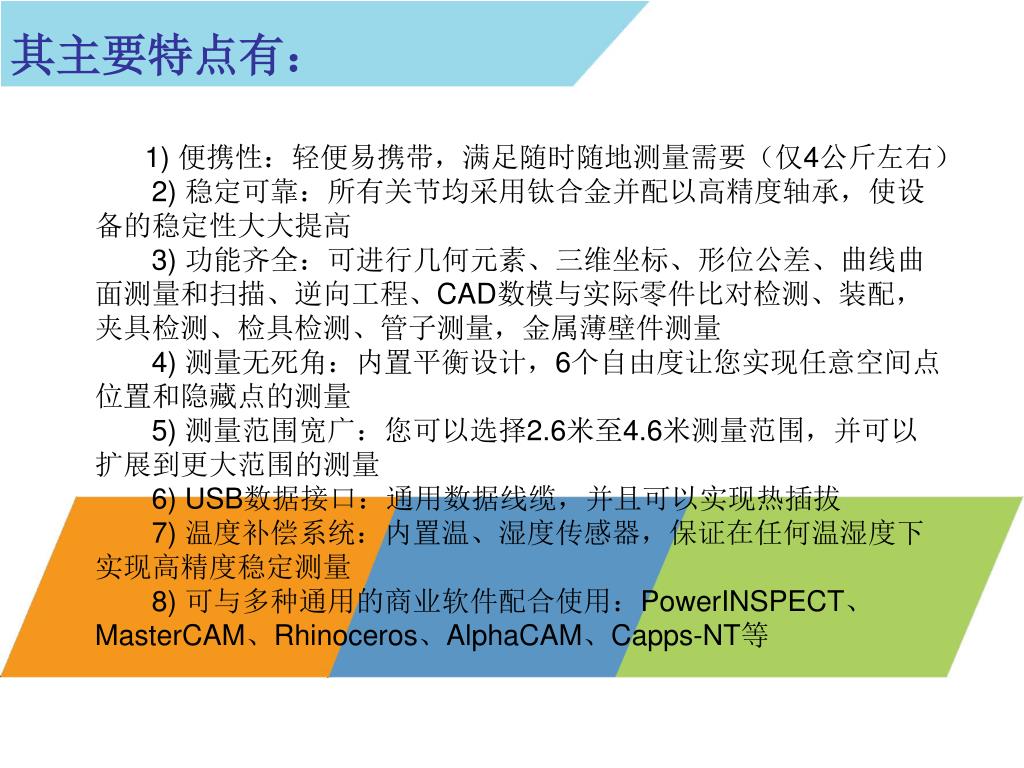

12. 其主要特点有： 1) 便携性：轻便易携带，满足随时随地测量需要（仅4公斤左右） 2) 稳定可靠：所有关节均采用钛合金并配以高精度轴承，使设备的稳定性大大提高 3) 功能齐全：可进行几何元素、三维坐标、形位公差、曲线曲面测量和扫描、逆向工程、CAD数模与实际零件比对检测、装配，夹具检测、检具检测、管子测量，金属薄壁件测量 4) 测量无死角：内置平衡设计，6个自由度让您实现任意空间点位置和隐藏点的测量 5) 测量范围宽广：您可以选择2.6米至4.6米测量范围，并可以扩展到更大范围的测量 6) USB数据接口：通用数据线缆，并且可以实现热插拔 7) 温度补偿系统：内置温、湿度传感器，保证在任何温湿度下实现高精度稳定测量 8) 可与多种通用的商业软件配合使用：PowerINSPECT、MasterCAM、Rhinoceros、AlphaCAM、Capps-NT等

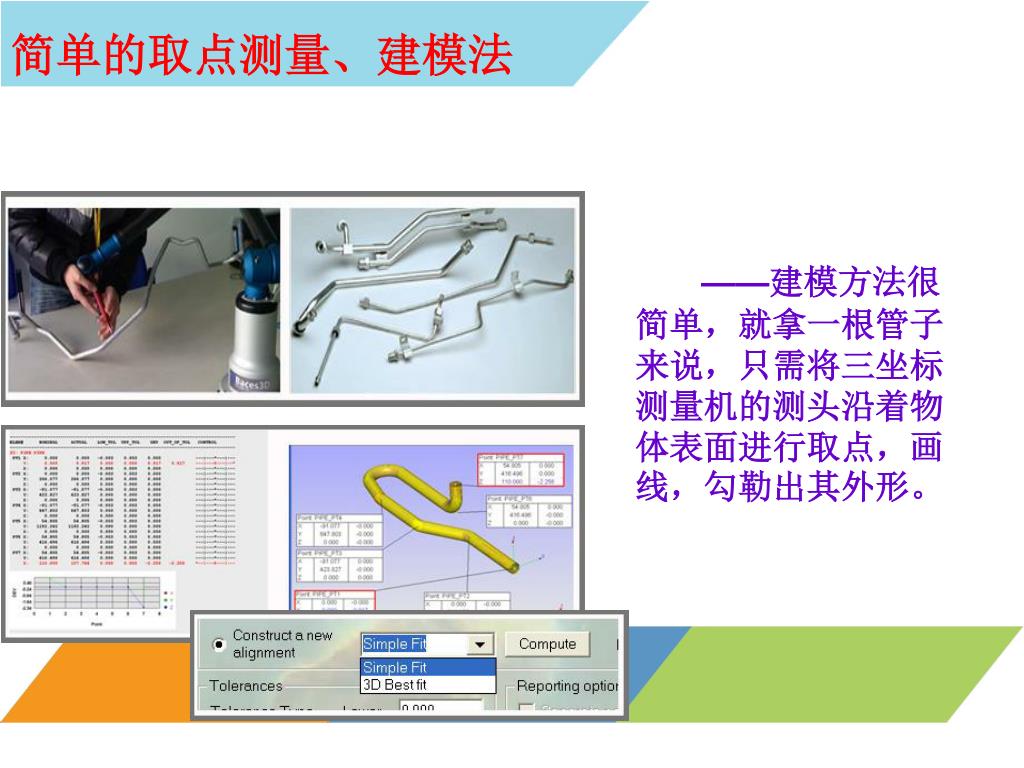

13. 简单的取点测量、建模法 ——建模方法很简单，就拿一根管子来说，只需将三坐标测量机的测头沿着物体表面进行取点，画线，勾勒出其外形。

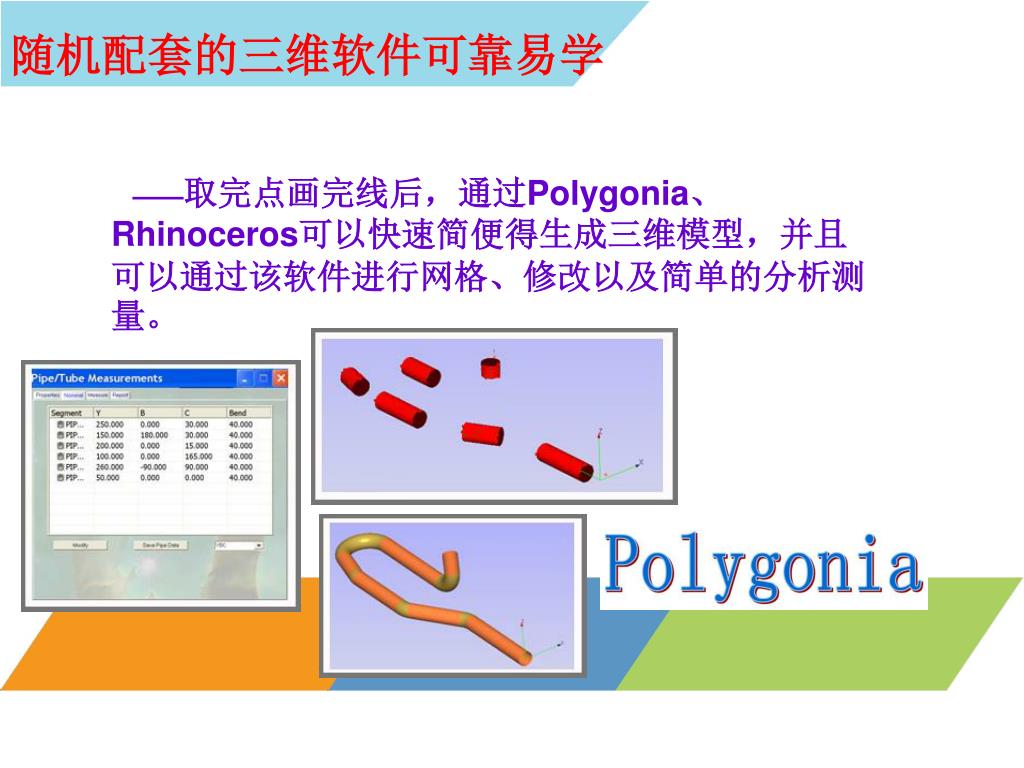

14. 随机配套的三维软件可靠易学 ——取完点画完线后，通过Polygonia、Rhinoceros可以快速简便得生成三维模型，并且可以通过该软件进行网格、修改以及简单的分析测量。

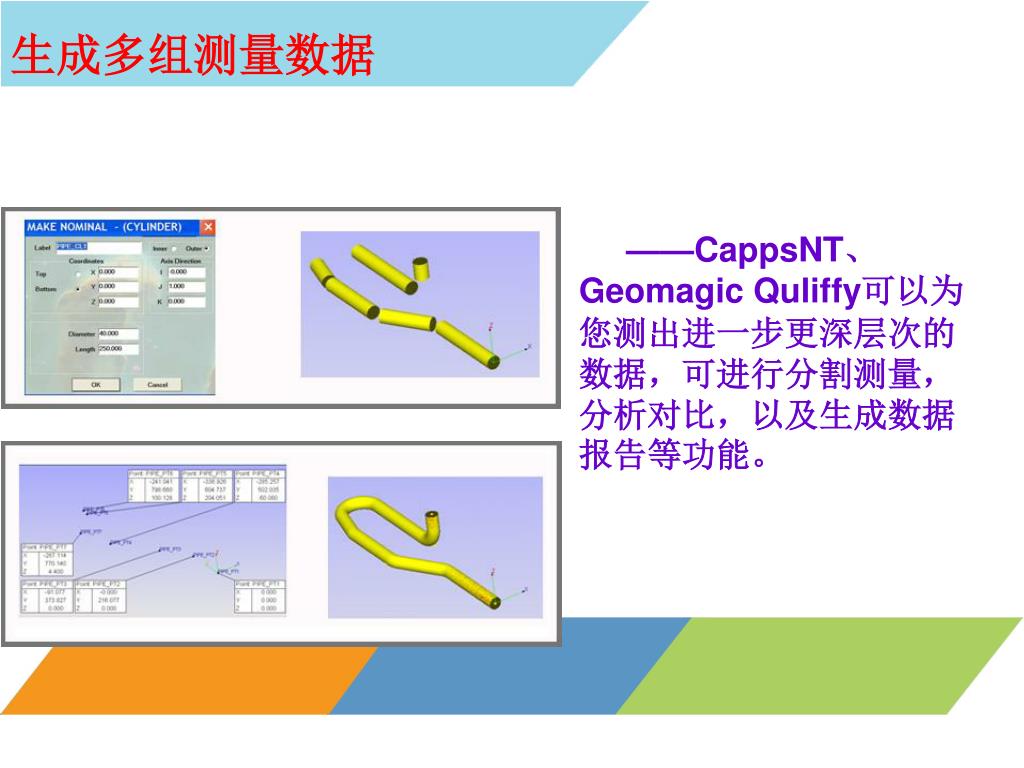

15. 生成多组测量数据 ——CappsNT、Geomagic Quliffy可以为您测出进一步更深层次的数据，可进行分割测量，分析对比，以及生成数据报告等功能。

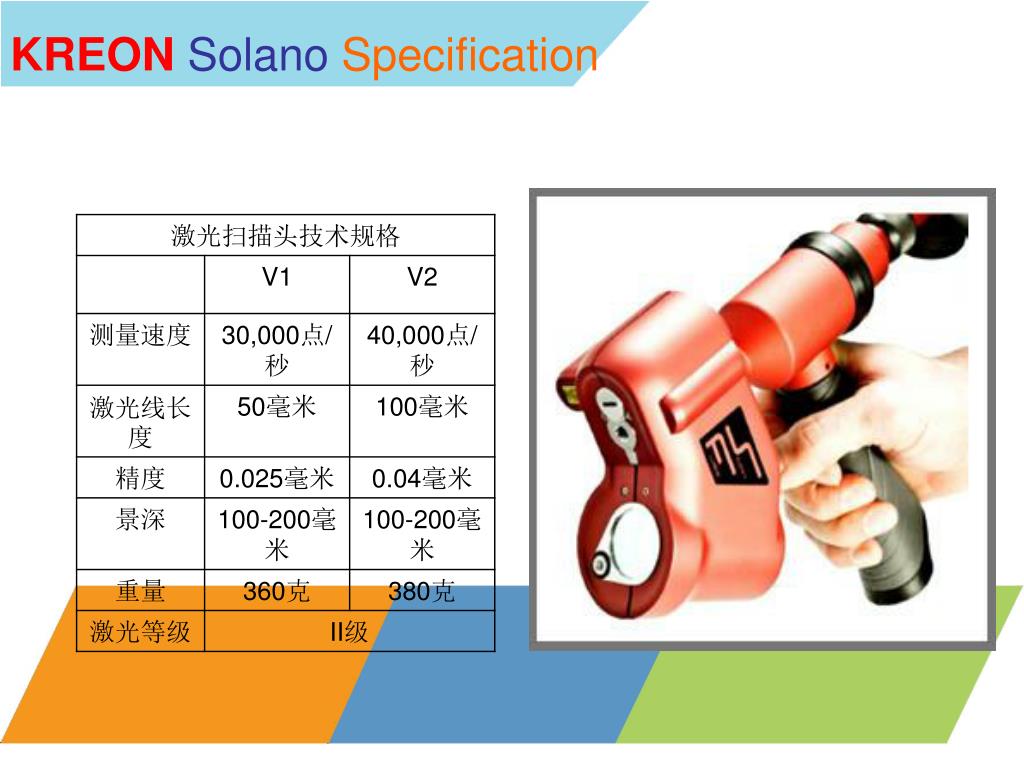

17. KREONSolanoSpecification

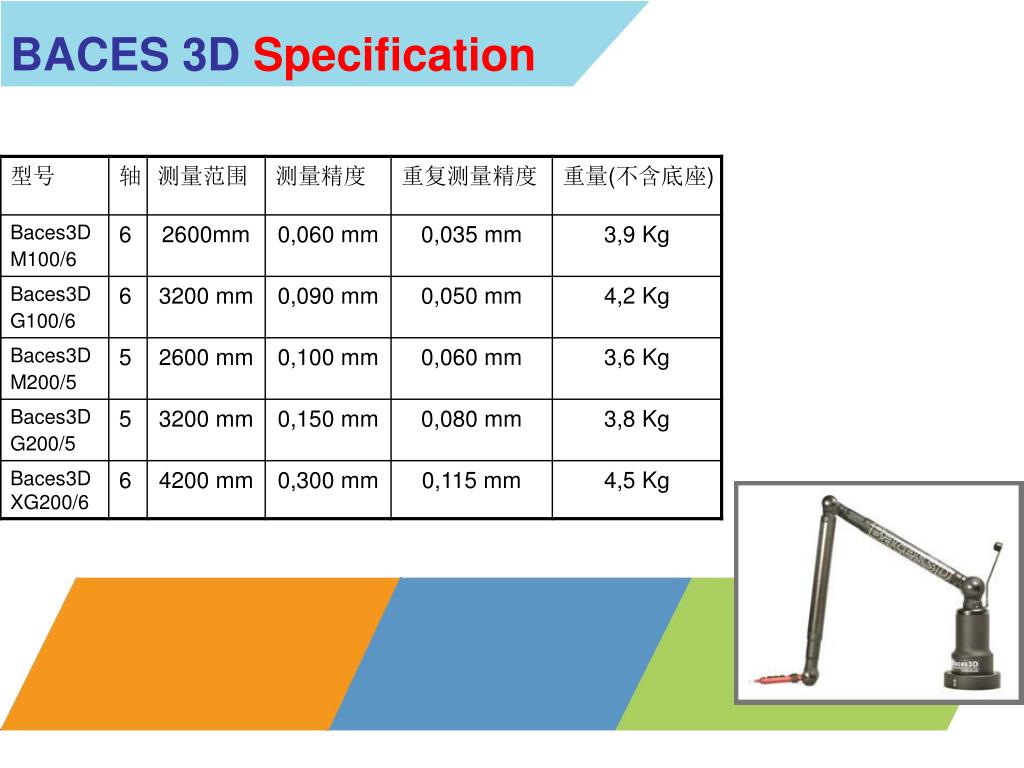

18. BACES 3DSpecification

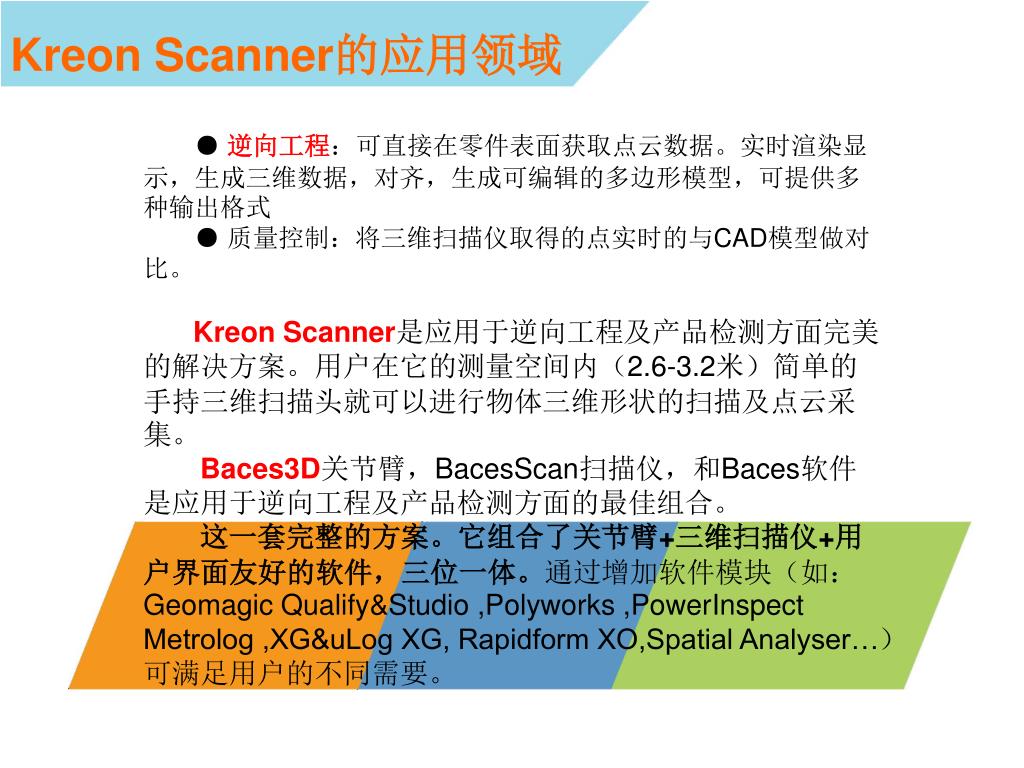

20. Kreon Scanner的应用领域 　　● 逆向工程：可直接在零件表面获取点云数据。实时渲染显示，生成三维数据，对齐，生成可编辑的多边形模型，可提供多种输出格式 　　● 质量控制：将三维扫描仪取得的点实时的与CAD模型做对比。 Kreon Scanner是应用于逆向工程及产品检测方面完美的解决方案。用户在它的测量空间内（2.6-3.2米）简单的手持三维扫描头就可以进行物体三维形状的扫描及点云采集。 Baces3D关节臂，BacesScan扫描仪，和Baces软件是应用于逆向工程及产品检测方面的最佳组合。 这一套完整的方案。它组合了关节臂+三维扫描仪+用户界面友好的软件，三位一体。通过增加软件模块（如：Geomagic Qualify&Studio ,Polyworks ,PowerInspect Metrolog ,XG&uLog XG, Rapidform XO,Spatial Analyser…）可满足用户的不同需要。

21. 关于软件的选择

23. Geomagic 介绍 Geomagic是一家世界级的软件及服务公司。在众多工业领域，比如汽车、航空、医疗设备和消费产品，许多专业人士在使用Geomagic软件和服务。公司旗下主要产品为Geomagic Studio、Geomagic Qualify和Geomagic Piano，其中Geomagic Studio是被广泛应用的逆向软件。

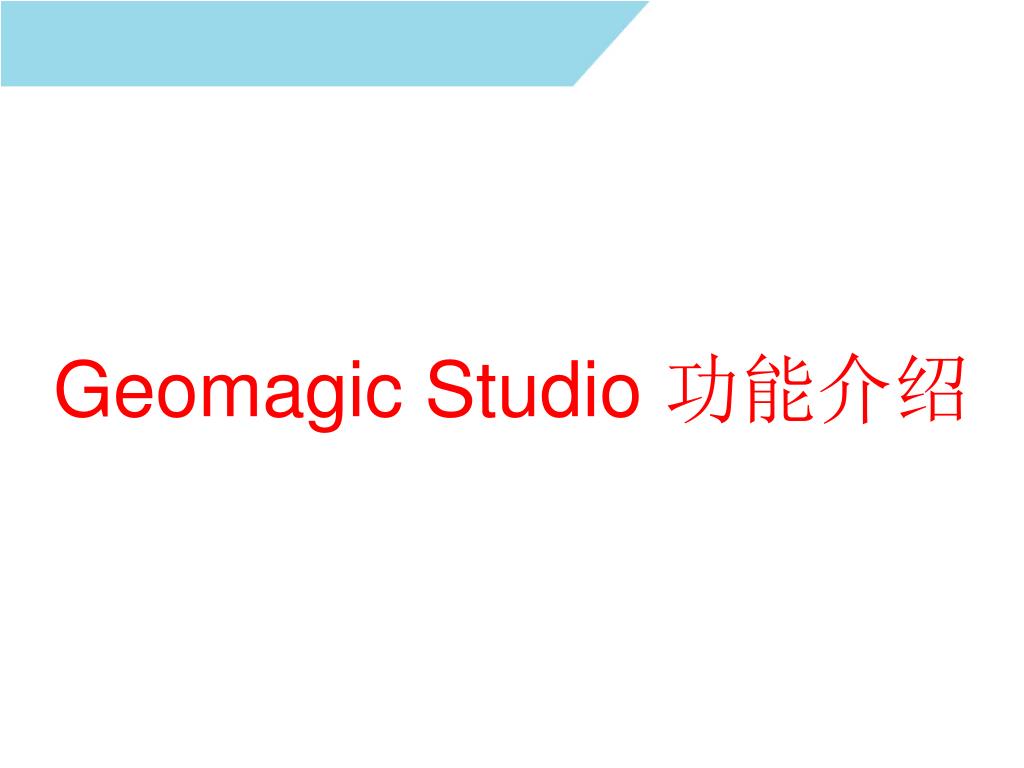

24. Geomagic Studio 功能介绍

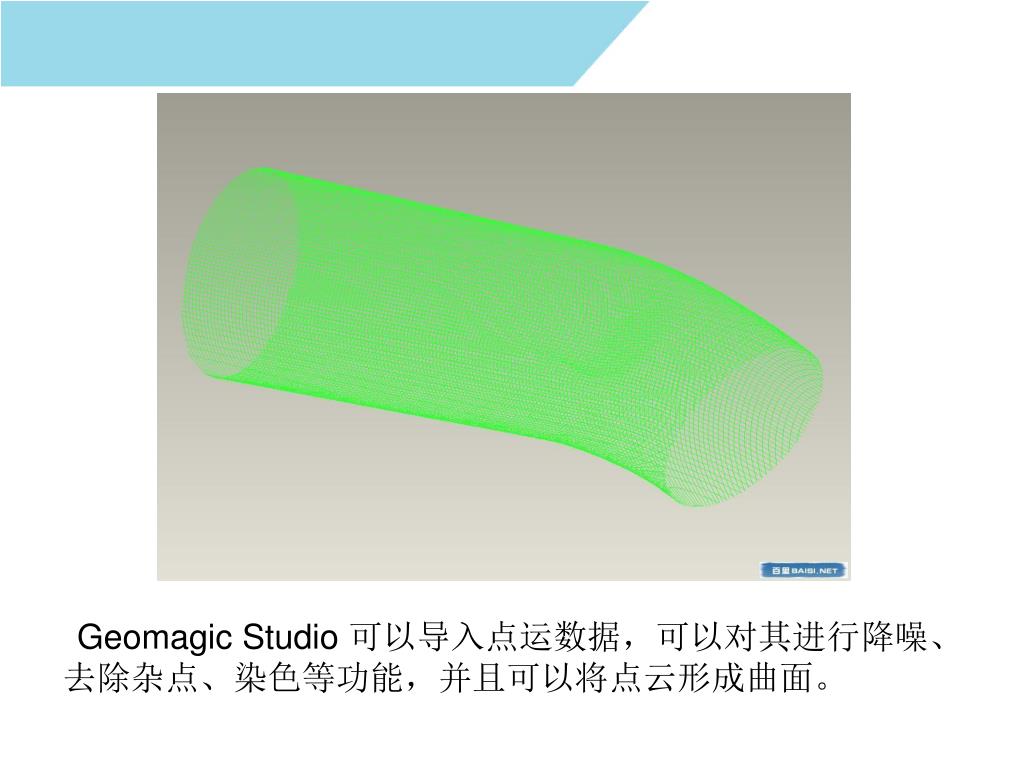

25. Geomagic Studio 可以导入点运数据，可以对其进行降噪、去除杂点、染色等功能，并且可以将点云形成曲面。

26. 即使再复杂的曲面,使用Geomagic也可以对其进行修整。 Geomagic可以通过平滑 降噪、清除特征、填充、增加特征等方式完成对物体表面的休整。

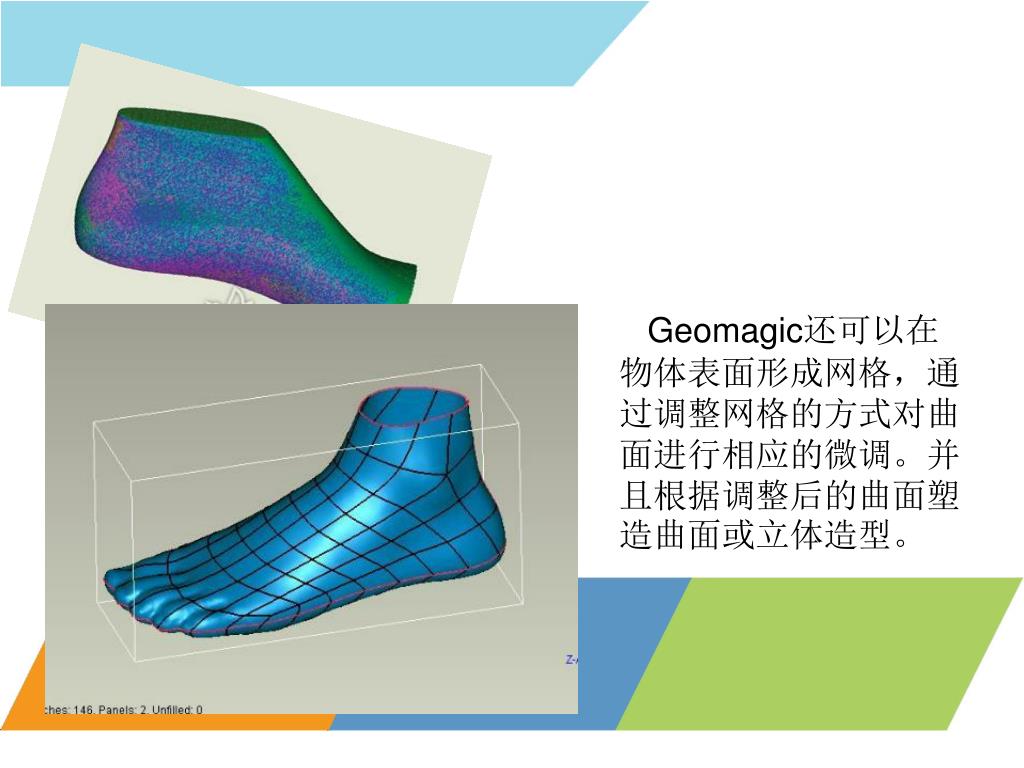

27. Geomagic还可以在物体表面形成网格，通过调整网格的方式对曲面进行相应的微调。并且根据调整后的曲面塑造曲面或立体造型。Geomagic还可以在物体表面形成网格，通过调整网格的方式对曲面进行相应的微调。并且根据调整后的曲面塑造曲面或立体造型。

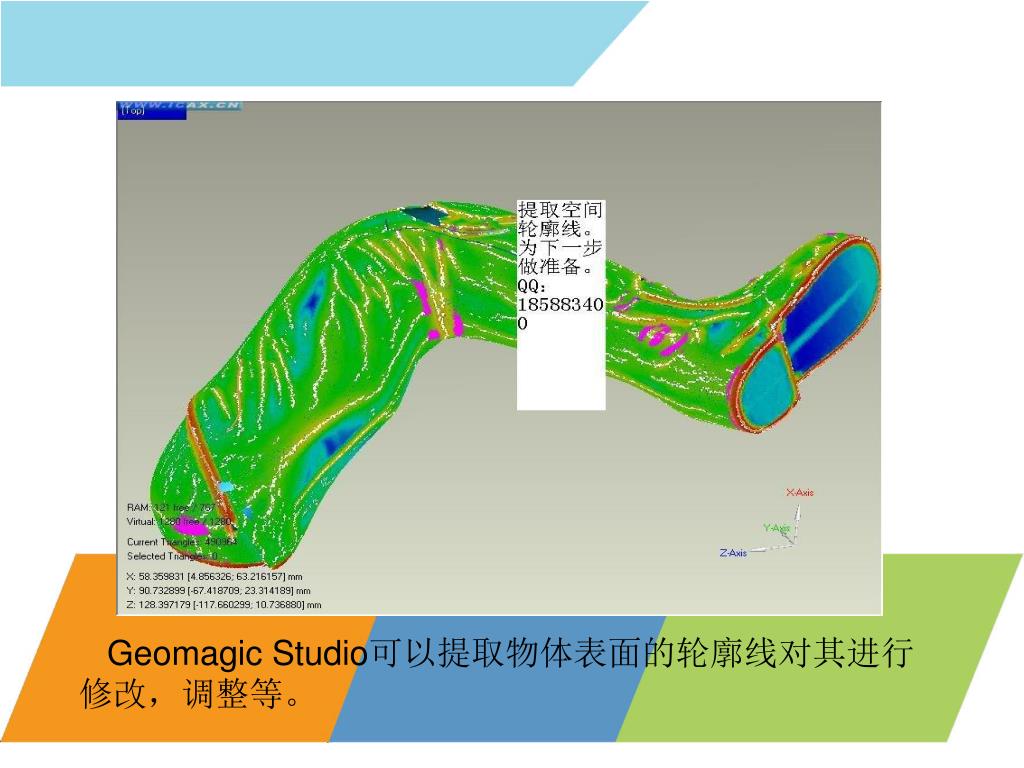

28. Geomagic Studio可以提取物体表面的轮廓线对其进行修改，调整等。

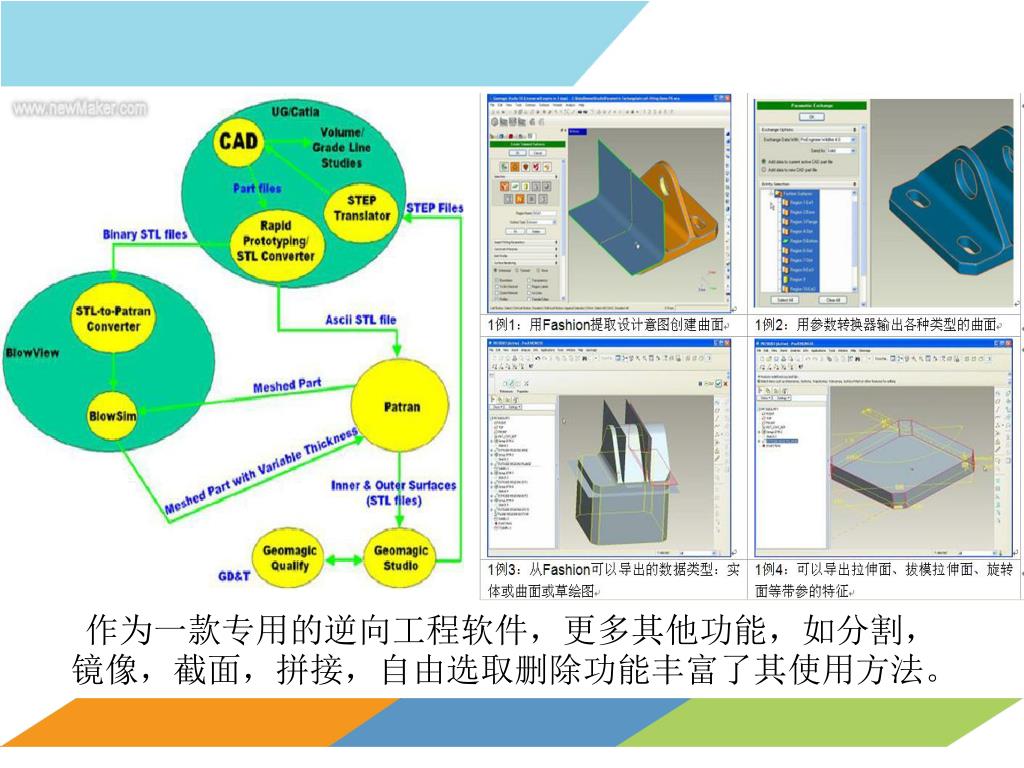

29. 作为一款专用的逆向工程软件，更多其他功能，如分割，镜像，截面，拼接，自由选取删除功能丰富了其使用方法。作为一款专用的逆向工程软件，更多其他功能，如分割，镜像，截面，拼接，自由选取删除功能丰富了其使用方法。

30. Geomagic Studio功能和特点 将实物零部件转化为可制造的数字模型的唯一全面的解决方案Geomagic Studio可根据任何实物零部件自动生成准确的数字模型。作为全球首选的自动化逆向工程软件，Geomagic Studio 还为新兴应用提供了理想的选择，如定制设备大批量生产、即定即造的生产模式以及原始零部件的自动重造。只有 Geomagic Studio 具有下述所有特点： 　　确保完美无缺的多边形和 NURBS 模型;处理复杂形状或自由曲面形状时，生产率比传统 CAD 软件提高十倍;自动化特征和简化的工作流程可缩短培训时间,并使用户可以免于执行单调乏味、劳动强度大的任务;可与所有主要的三维扫描设备和 CAD/CAM 软件进行集成;能够作为一个独立的应用程序运用于快速制造，或者作为对 CAD 软件的补充。 这就难怪世界各地有 3,000 人以上的专业人士使用 Geomagic 技术定制产品、 促使流程自动化以及提高生产能力。

31. 简单、全能、强大

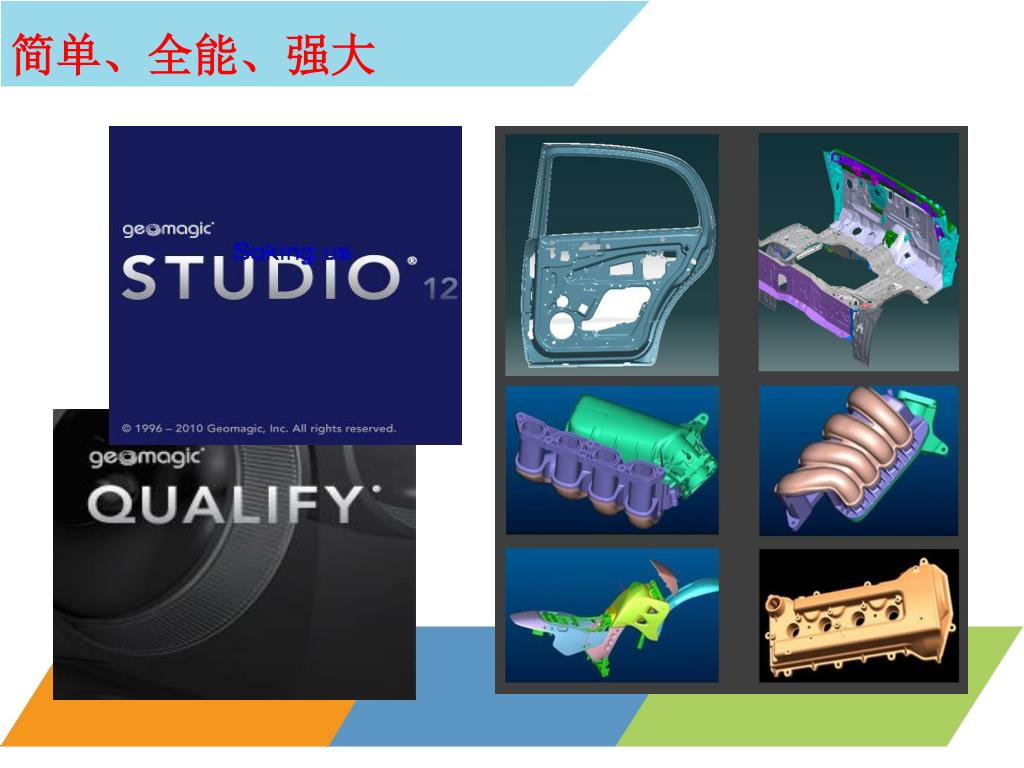

32. 一款配合逆向工程的专用测量软件，辅助激光扫描。在完成Studio的修整后可利用Quliffy对物体进行进一步的分析、比较、评估、输出报告等。同时内置的Blade叶片分析功能丰富其测量功能，很受欢迎。一款配合逆向工程的专用测量软件，辅助激光扫描。在完成Studio的修整后可利用Quliffy对物体进行进一步的分析、比较、评估、输出报告等。同时内置的Blade叶片分析功能丰富其测量功能，很受欢迎。

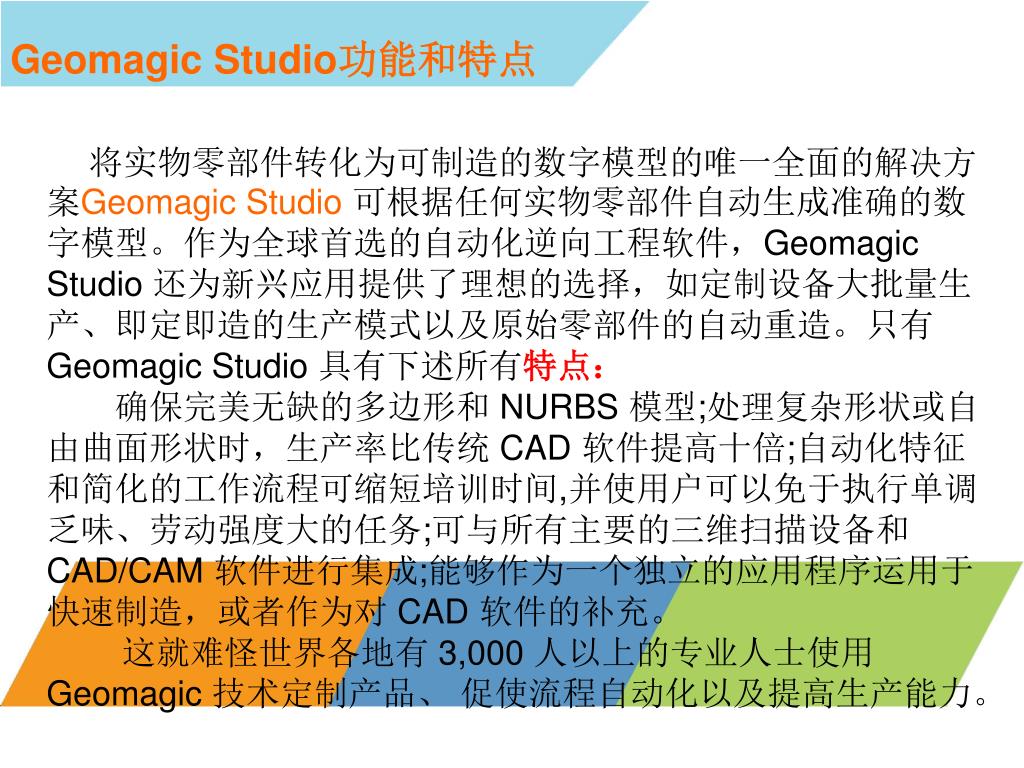

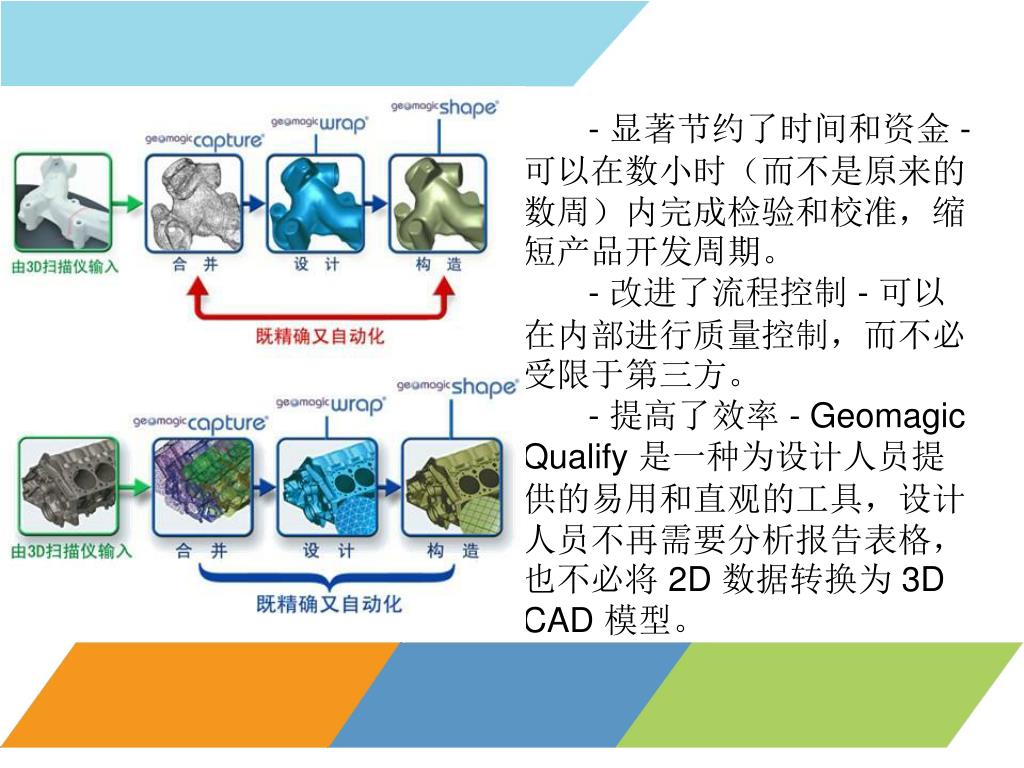

33. - 显著节约了时间和资金 - 可以在数小时（而不是原来的数周）内完成检验和校准，缩短产品开发周期。 - 改进了流程控制 - 可以在内部进行质量控制，而不必受限于第三方。 - 提高了效率 - Geomagic Qualify 是一种为设计人员提供的易用和直观的工具，设计人员不再需要分析报告表格，也不必将 2D 数据转换为 3D CAD 模型。

34. - 改善了沟通 - 自动生成的、适用于 Web 的报告改进了制造过程中各部门之间的沟通。 提高了精确性 - Geomagic Qualify 允许用户检查由好几万个点定义的面的质量，而定义 CMM 面的点可能只有五到十个。 - 使SPC自动化 - 针对多个样本进行的自动统计流程控制可深入分析制造流程中的偏差趋向并且可用来验证多穴模具容量的偏差趋向。

35. 最方便快速地计算出整体、局部的体积，也可以反映出物体体积的变化。同时也可以标识和测出物体上某点的坐标。最方便快速地计算出整体、局部的体积，也可以反映出物体体积的变化。同时也可以标识和测出物体上某点的坐标。

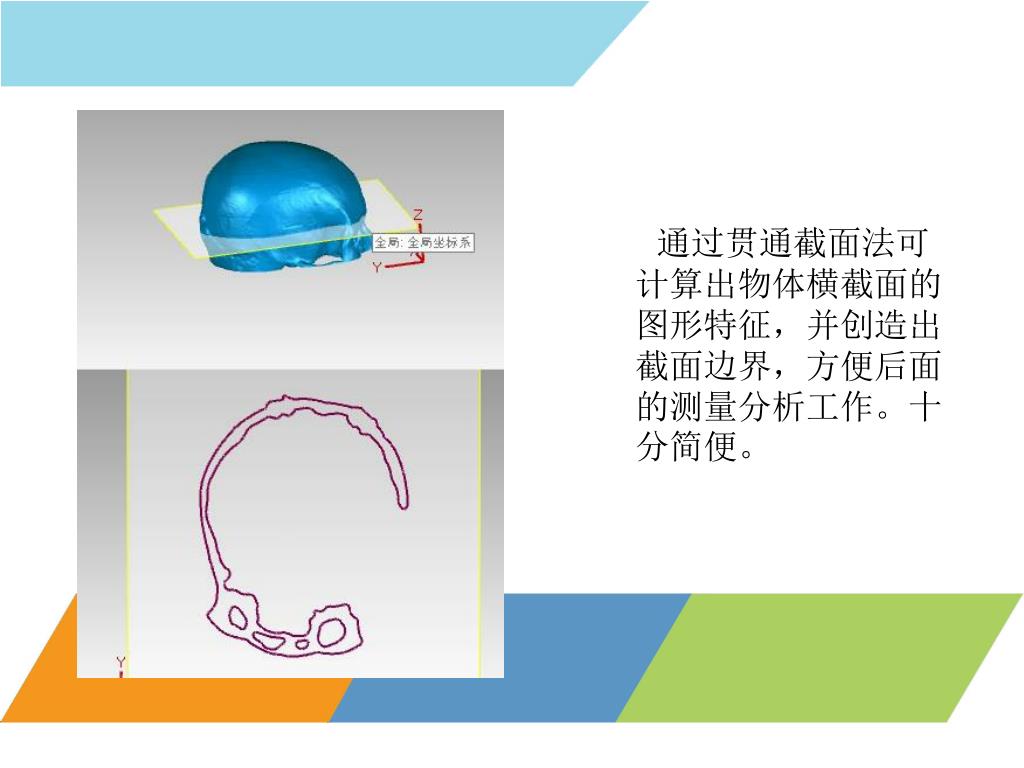

36. 通过贯通截面法可计算出物体横截面的图形特征，并创造出截面边界，方便后面的测量分析工作。十分简便。通过贯通截面法可计算出物体横截面的图形特征，并创造出截面边界，方便后面的测量分析工作。十分简便。

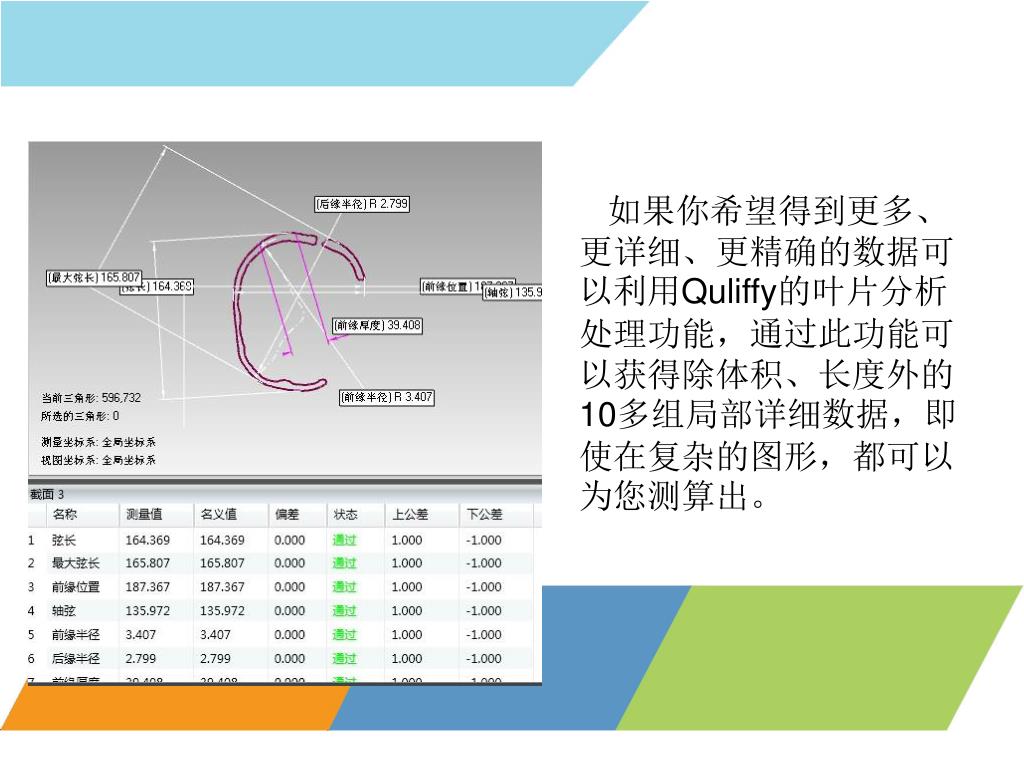

37. 如果你希望得到更多、更详细、更精确的数据可以利用Quliffy的叶片分析处理功能，通过此功能可以获得除体积、长度外的10多组局部详细数据，即使在复杂的图形，都可以为您测算出。如果你希望得到更多、更详细、更精确的数据可以利用Quliffy的叶片分析处理功能，通过此功能可以获得除体积、长度外的10多组局部详细数据，即使在复杂的图形，都可以为您测算出。

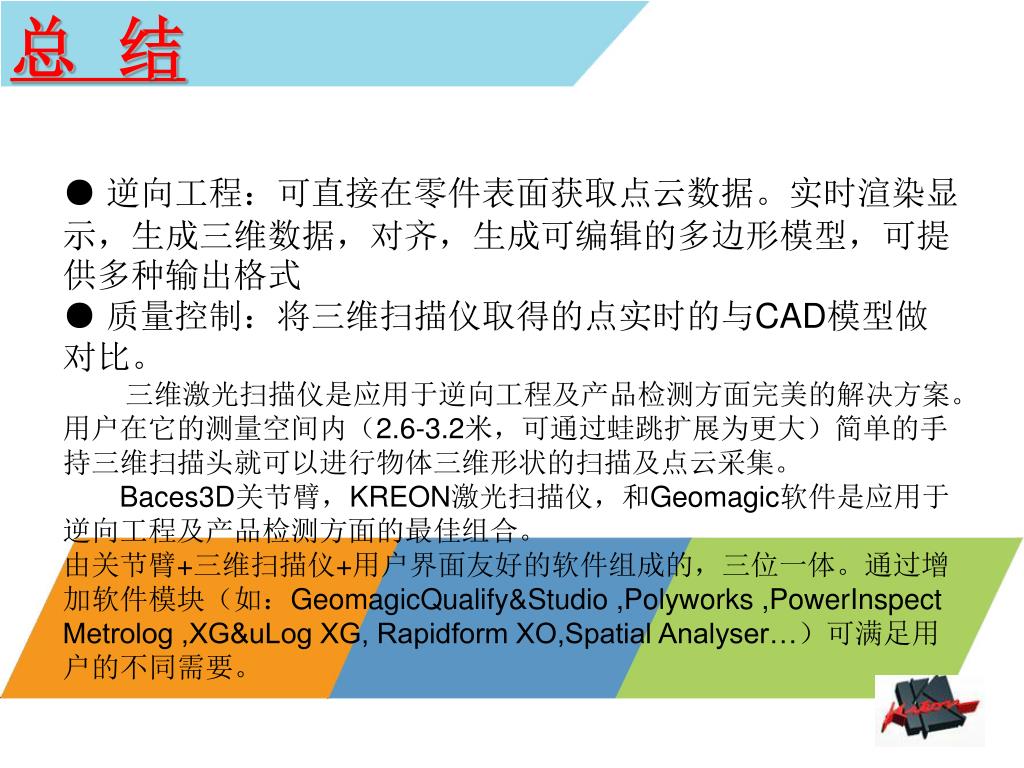

39. 总 结 ● 逆向工程：可直接在零件表面获取点云数据。实时渲染显示，生成三维数据，对齐，生成可编辑的多边形模型，可提供多种输出格式 ● 质量控制：将三维扫描仪取得的点实时的与CAD模型做对比。 三维激光扫描仪是应用于逆向工程及产品检测方面完美的解决方案。用户在它的测量空间内（2.6-3.2米，可通过蛙跳扩展为更大）简单的手持三维扫描头就可以进行物体三维形状的扫描及点云采集。 Baces3D关节臂，KREON激光扫描仪，和Geomagic软件是应用于逆向工程及产品检测方面的最佳组合。 由关节臂+三维扫描仪+用户界面友好的软件组成的，三位一体。通过增加软件模块（如：GeomagicQualify&Studio ,Polyworks ,PowerInspect Metrolog ,XG&uLog XG, Rapidform XO,Spatial Analyser…）可满足用户的不同需要。

40. 其他三维扫描仪 (可供选择)

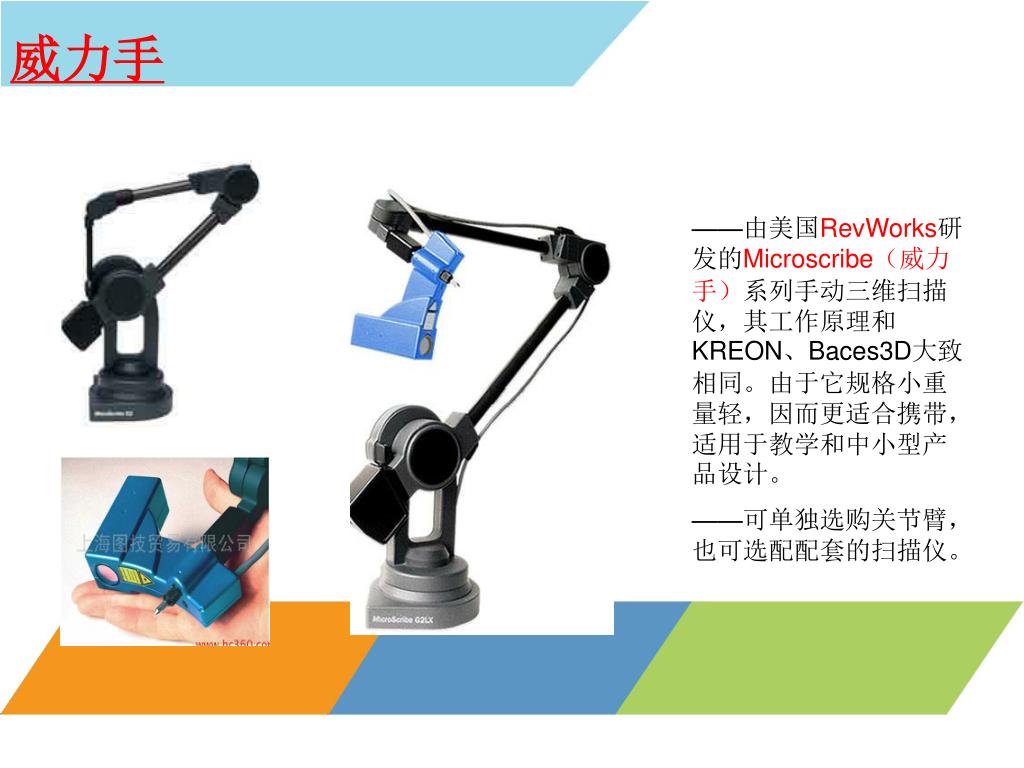

41. 威力手 ——由美国RevWorks研发的Microscribe（威力手）系列手动三维扫描仪，其工作原理和KREON、Baces3D大致相同。由于它规格小重量轻，因而更适合携带，适用于教学和中小型产品设计。 ——可单独选购关节臂，也可选配配套的扫描仪。

42. Roland全自动三维扫描仪 ——Roland MDX系列探针式扫描仪,专门用于平面特征扫描，最高精度可达到0.01mm。全自动扫描，操作方便易上手。 ——同时内含铣削系统，可用于雕刻。 ——Roland LPX系列激光扫描仪，全自动扫描，直接将物体放入其中，便可开始扫描。

43. 关于配套的的输出设备 （可供选择）

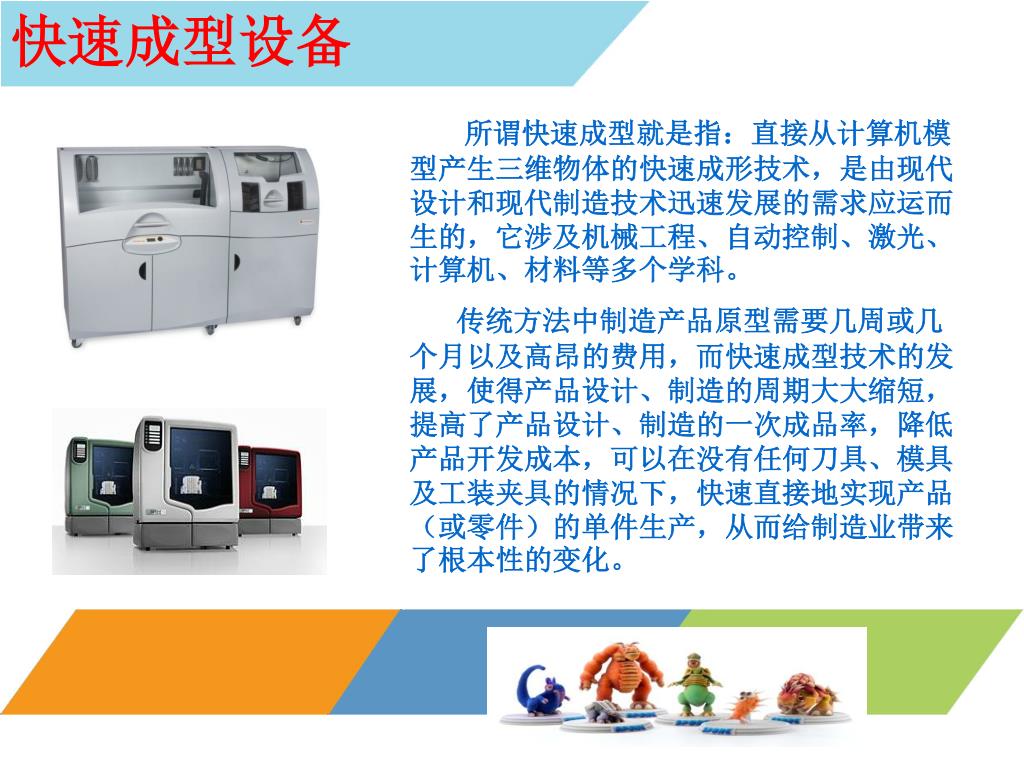

44. 快速成型设备 所谓快速成型就是指：直接从计算机模型产生三维物体的快速成形技术，是由现代设计和现代制造技术迅速发展的需求应运而生的，它涉及机械工程、自动控制、激光、计算机、材料等多个学科。 传统方法中制造产品原型需要几周或几个月以及高昂的费用，而快速成型技术的发展，使得产品设计、制造的周期大大缩短，提高了产品设计、制造的一次成品率，降低产品开发成本，可以在没有任何刀具、模具及工装夹具的情况下，快速直接地实现产品（或零件）的单件生产，从而给制造业带来了根本性的变化。

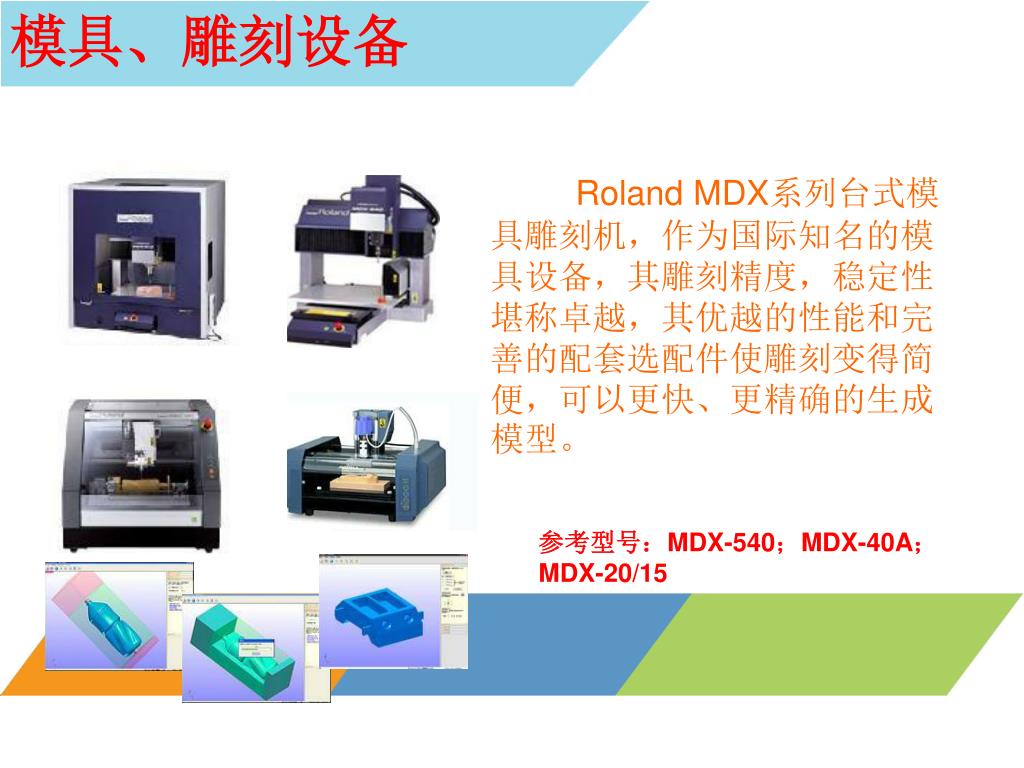

45. 模具、雕刻设备 Roland MDX系列台式模具雕刻机，作为国际知名的模具设备，其雕刻精度，稳定性堪称卓越，其优越的性能和完善的配套选配件使雕刻变得简便，可以更快、更精确的生成模型。 参考型号：MDX-540；MDX-40A；MDX-20/15

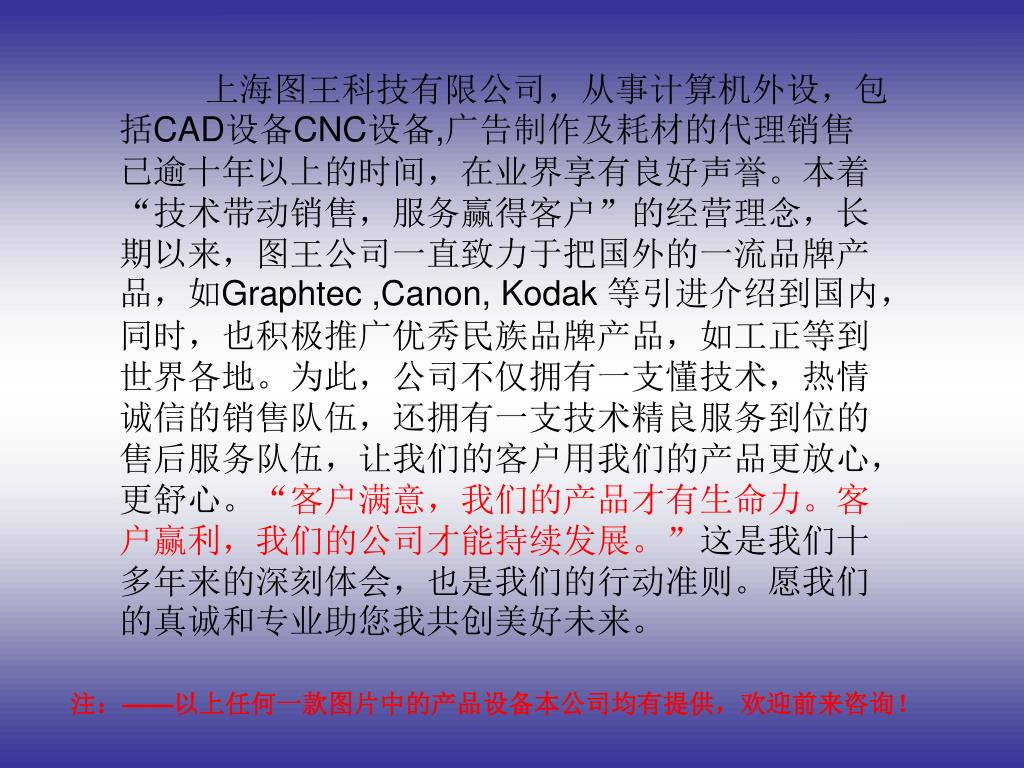

46. 上海图王科技有限公司，从事计算机外设，包括CAD设备CNC设备,广告制作及耗材的代理销售已逾十年以上的时间，在业界享有良好声誉。本着“技术带动销售，服务赢得客户”的经营理念，长期以来，图王公司一直致力于把国外的一流品牌产品，如Graphtec ,Canon, Kodak 等引进介绍到国内，同时，也积极推广优秀民族品牌产品，如工正等到世界各地。为此，公司不仅拥有一支懂技术，热情诚信的销售队伍，还拥有一支技术精良服务到位的售后服务队伍，让我们的客户用我们的产品更放心，更舒心。“客户满意，我们的产品才有生命力。客户赢利，我们的公司才能持续发展。”这是我们十多年来的深刻体会，也是我们的行动准则。愿我们的真诚和专业助您我共创美好未来。 注：——以上任何一款图片中的产品设备本公司均有提供，欢迎前来咨询！

47. 谢谢
