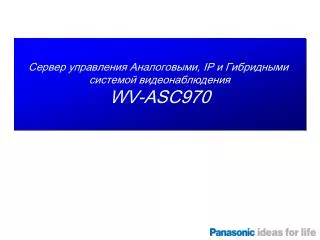

  1. Сервер управления Аналоговыми, IP и Гибридными системой видеонаблюдения WV-ASC970

  2. Что такое WV-ASC970? IP Система Аналоговая система IP Камера Аналоговая камера --- --- ASC970 #1 ASC970 #5 ASC970 #2 ASC970 #64 ASC970 #4 ASC970 #3 Дисплеи для отображения Аналоговый сигнал необхо-димо преобразовать в IP сигнал через энкодер (NT304). Coaxial Ethernet Матрица --- ・・・・ HD Декодер (GXD400) Coaxial : : Основная IP -сеть Энкодер (NT304) Сеть (LAN/WAN) Ethernet Coaxial Ethernet Цифровой аналоговый рекордер Система управления ASC970 --- IP сеть Возможно отображение аналогового видео на мониторе декодера (GXD400) и мониторе ПК (ASM970). Ethernet До 64 подсетей --- --- ПК Мониторинга ASM970 Системный контроллер CU950 Примеры использования Для расширенных Аналоговых Cистем Для расширенных IPCистем Для Сателлитных Систем Для расширенных Гибридных Cистем

  3. Что такое WV-ASC970? Видеопоток Видеопоток C2 C1 WV-ASC970 не влияет на видеопотоки, а только управляет устройствами. Таким образом возможно управление большими распределенными системами и сохранение высокой производительности операций. C2 C1 Video Stream C1 C1 IP Декодер IP Декодер Управление Нет влияния Управление M1 C1 M2 C2 Матрица

  4. Преимущества WV-ASC970

  5. Преимущества WV-ASC970 1. Простое прямое управление Пользователь может напрямую управлять IP и Аналоговыми устройствами с помощью одних и тех же простых операций с помощью джойстика контроллера WV-CU950. Можно не задумываться, IP это устройство или Аналоговое. 2. Легкий переход от Аналоговой системы к IP системе без потери вложений в существующую Аналоговую систему. WV-ASC970 может управлять и аналоговыми и IP устройствами, так что легко можно перейти от существующей Аналоговой системы к IP системе лишь добавив энкодеры. Аналоговые устройства IP устройства Одинаковые операции WV-ASC970 Энкодер плюс IP Система Аналоговые устройства Легкий переход Не теряем WV-ASC970

  6. Преимущества WV-ASC970 3. РасширенноеУправление Пользователями WV-ASC970 обеспечивает расширенное и гибкое управление пользователями – установка привилегий, приоритетов или ограничений доступа, таким образом могут поддерживаться операции для сложных и промышленных систем. Оператор Оператор Администратор

  7. WV-ASC970 Основные характеристики

  8. Гибкое проектирование системы Узел SX650 HD300A HD300A SX650 WV-ASC970 может предоставить расширенные и гибкие решения для различных пользовательских требований. IP Решение Аналоговое Решение Гибридное Решение Плазменная панель IP Камера Сеть (LAN/WAN) HDMI GXD400 NWDR Узел i-Pro

  9. Высокая масштабируемость Максимальный размер системы для WV-ASC970: 1535 входов x 512 выходов(Гибридная система:SX650 + IP система) Камера Монитор Рекордер Контроллер 1535* 512* 64* 64 * Тревога Последовательность Пользователь Подсеть C1 C2 128 программ 128 шагов/программ 1024 512 64

  10. Высокая масштабируемость Масштабируемость WV-ASC970 для IP илиГибриднойсистемы отлична от Аналоговой системы. [замечание] *1: Это число может включать до 1023 i-Pro устройств *2: например i-Pro(512) : 85 x GXD400(6 экранов) and 2 x GXD400(1 экран) *3: Зависит от дизайна системы. Если вы хотите управлять более чем 512 i-Pro устройствами с 1 сервера WV-ASC970, проконсультируйтесь с представителем Panasonic. *4: ASC970 может получать до 256 тревог одновременно. *5: Максимально 32 дляаналоговых рекордеров. *6: Если вы используете энкодеры, число аналоговых камер может быть до 2048.

  11. Поддерживаемые устройства *1: Поддерживается только управление воспроизведением NWDR. Функции поиска и установки параметров не поддерживаются.

  12. Высокая надежность Функция резервирования Мы советуемсистему резервирования WV-ASC970, которая может содержать 2 сервера. Система может переключать операции на сервер, находящийся в режиме ожидания, если с активным сервером случаются проблемы (Автоматическое переключение). Операции Операции Переключение Сбой системы Кабель RS232C & Ethernet (Проверка работоспособности) WV-ASC970 #1 WV-ASC970 #2 Остановлено Активно Активно Ожидание ОС Linux – Малый риск от вирусных атак

  13. Различное управление тревогами WV-ASC970 поддерживает разнообразные источники тревог и может выполнять до 10 запрограммированных действийв соответствии с тревогами. * Возможны только локальные действия по тревоге. Действия по Тревоге (только Локальные действия) Тревога (Локальная/ Глобальная) WV-ASC970 До 10 действий Поддерживаемые источники тревог • VMD (Аналог, IP камера) • Потеря Видео (SX650/SX850) • RS-232C(непосредственно) • Терминальный вход (DVR, NWDR, SX650, SX850, IP камера) • Детекция вторжения (NT314) • Пропажа объекта (NT314) • Сбой RAID (DVR, NWDR) • Ошибка температуры (DVR, NWDR) Действия по Тревоге • Переключение Видео • Вызов предустановки камеры • Последовательность туров • Последовательность групп • Отображение групп • Глобальные действия • (* с Сентября 2010) Поддержка “Глобальных тревог”Тревоги в одной подсети могут быть выбраны как тревоги для другой подсети. • Не поддерживаемые источники тревог • Терминал аварийной записи

  14. Возможность распределенных систем ASC970 #2 ASC970 #1 ASC970 #5 ASC970 #3 ASC970 #4 ASC970 #64 WV-ASC970 можно расширить до 64 подсистем ・・・・ Сеть (LAN/WAN) До 64 подсетей

  15. Пример установки в 19" стойку 42U стойка Энкодер (NT304) 36U стойка Сетевой коммутатор WV-ASC970 Основной & Резервный (резервирование) Примерно 2,000mm Примерно 1,700mm Монитор с клавиатурой для установки в 19" стойку Сетевой рекордер UPS Размер UPS зависит от энергопотребления, & лучше устанавливать внизу стойки.

  16. Демо Видео WV-ASC970

  17. Концепция построения систем

  18. Понятие подсети SX850 Узел Plasma IP Камера IP Камера HD300A HD300A HD300A HD300A HDMI HDMI SX850 SX650 GXD400 GXD400 NWDR NWDR i-Pro Узел i-Pro Узел 1 WV-ASC970 = 1 подсеть Сетевой коммутатор WV-ASC970 #1 Подсеть 1 Сеть (LAN/WAN) Подсеть 2 Подсеть 3 WV-ASC970 #2 SX650 Узел WV-ASC970 #3

  19. Понятие Узла HD300A HD300A SX850 SX850 Узел HD300A HD300A SX650 SX650 Узел Plasma IP Камера HDMI GXD400 NWDR i-Pro Узел Категории продуктов WV-ASC970 • <Примечание> • В одной подсети не может быть 2 одинаковых • типа Узла. • В одной подсети может быть до 2 различных • типов Узлов.

  20. Понятие Узла HD300A HD300A SX850 SX850 Узел HD300A HD300A HD300A HD300A HD300A HD300A HD300A HD300A SX650 SX650 SX650 SX650 SX650 Узел SX650 Узел SX650 Узел SX650 Узел Plasma Plasma IP Камера IP Камера HDMI HDMI GXD400 GXD400 NWDR NWDR i-Pro Узел i-Pro Узел Пример 1 Одинаковые Узлы в 1 подсети Нет Пример 2 3 типа Узлов в 1 подсети Нет Пример 3 2 типа Узлов в 1 подсети Да Если Вам нужна нестандартная система, подобная примерам 1 или 2, пожалуйста, свяжитесь с Panasonic. В некоторых случаях возможна поддержка специальных систем.

  21. Понятие Локально/Глобально SX850 Узел SX650 Node Plasma Plasma IP Камера IP Камера HD300A HD300A HD300A HD300A HDMI HDMI SX850 SX650 GXD400 GXD400 NWDR NWDR i-Pro Узел i-Pro Узел WV-ASC970 относительно своей подсети считается Локальным, а относительно подсети других WV-ASC970 считается Глобальным. Локальные операции Глобальные операции Сеть (LAN/WAN) Сетевой коммутатор Сетевой коммутатор WV-ASC970 #1 WV-ASC970 #2 Подсеть 1 Подсеть 2 ЛОКАЛЬНО ГЛОБАЛЬНО

  22. Понятие Зоны Управление Control Login Login “Контроллер”, “Монитор”, “Последовательность Тура/Группы” and “Предустановка Группы” могут принадлежать любой Зоне в одной подсети. Локальный Оператор может управлять устройствами только в Зоне его регистрации. Локальный СуперПользователь может управлять устройствами в той же Зоне и в других Зонах. Подсеть A Общие устройства Аналоговый рекордер Камера (Аналог/IP) Сетевой рекордер Матрица (SX650/850) Видео/Воспроизведение Видео/Воспроизведение Area 1 Area 2 T-Посл. T-Посл. Гр-Посл. Гр-Посл. Операции Операции Гр-Предуст. Гр-Предуст. M 1 (Зона 1) M 2 (Зона 1) M 3 (Зона 1) М 1 (Зона 2) M2 (Зона 2) M 3 (Зона 2) Операции (Зона 1) Операции (Зона 2) Нет управления другими Зонами Смена Зоны (с Контроллера) Локальный Администратор Локальный оператор Контроллер (Зона 1) Контроллер (Зона 2)

  23. Понятие Классов Пользователей Локальный Пользователь / Глобальный Пользователь Подсеть 1 Локальный Администратор Локальный Оператор Права Администратора Глобальный Администратор Подсеть 2 Подсеть 3 Локальный Оператор Локальный Администратор Локальный Оператор Локальный Администратор

  24. Понятие Классов Пользователей Локальный Пользователь / Глобальный Пользователь Различие между Оператором и Администратором – в предоставляемых правах. “Изменение Прав” и “Смена Зоны” – только для Администратора Локальный Администратор Администратору доступны все права. Локальный Оператор Оператору предоставляются любые права кроме “Изменение Прав” и “Смена Зоны”, в которой Оператор создан. Консоль Администратора (Вкладка конфигурации)

  25. ПО Консоль Администратора

  26. Последовательность установки 1. Запуск Консоль Администратора такая же как в MPU955A Регистрация камер 2. Сервер 3. Устройство Регистрация мониторов 4. Монитор 5. Оператор 6. Последовательность Установка последовательностей 7. Расписание 8. Тревога 9. Загрузка 10. Перенос 11. Протоколирование

  27. Графический интерфейс пользователя (GUI) IP Matrix Client Software WV-ASM970

  28. Сравнение ПО мониторинга

  29. ПреимуществаWV-ASM970 Схема системы Аналоговая матричная система IP Система Аналоговые камеры IP камеры Серверное ПО (WV-ASC970) WV-ASM970 WJ-GXD400 WJ-HD316A WJ-NT314 NW WJ-SX650 WJ-HD716 WJ-ND400 WV-CU950 WV-ASM970 2. Установка WV-ASM970 с сервера WV-ASC970 через LAN 1.WV-ASM970 устанавливается на сервер WV-ASC970 Окно управления и Карт Окно отображения Возможные мультиэкраны

  30. Вывод окна регистрации после завершения инсталляции Обновления на клиентском ПК:автоматическое обновление при соединении с сервером ASC970 Вывод окна регистрации Вывод меню обновлений Простая установка WV-ASM970 Простое управление версиями – установка и обновление ASM970 только черезсервер ASC970. (Нет необходимости установки и обновления для каждого клиентского ПК.) Необходимость конфигурации ASM970 только через WEB-сервер. (Нет необходимости конфигурации для каждого клиентского ПК) Установка на клиентском ПК:Загрузка ASM970 только по соединении с сервером ASC970 Загрузка ПО Соединение с адресом ASC970 (1)ASM970 обновляется через сервер ASC970 Загрузка ПО Соединение с адресом ASC970 (2) ASM970 не обновляется через сервер ASC970

  31. Нет дополнительных лицензий WV-ASM970 Число ПО ASM970, подключаемых к 1 серверу ASC970 не ограничено(*)в пределах 1 домена, если Вы покупаете 1 ПО ASM970 с 1 сервером ASC970. Необходима покупка 2 шт. ПО ASM970 для сервера ASC970 с функцией резервирования(Redundant) в 1 домене. * Для 1 сервера ASC970 макс. 512 мониторов => макс. 32 шт. ПО ASM970 с 16-ю мультиэкранами. Домен 1 Домен 2 WV-ASM970 WV-ASM970 WV-ASC970 WV-ASC970 Загрузка ASM970 Загрузка ASM970 … … … … Необходима покупка 2 шт. ПО ASM970, если Вы работаете в 2 доменах.

  32. Разнообразное построение систем

  33. Аналоговая система (1 подсеть) SX650/SX850 в 1 подсети Максимальные параметры Узла: 512 x 64 (SX650), 1024 x 256 (SX850)

  34. Аналоговая система (много подсетей) SX650U SX650U SX650 SX850 BX850 SX650 SX650/SX850 в нескольких подсетях Максимальные параметры Узла: 512 x 64 (SX650), 1024 x 256 (SX850) HD300A HD300A HD300A HD300A HD300A HD300A RT416 RT416 Видеосвязь Видеосвязь WV-ASC970 #1 WV-ASC970 #2 WV-ASC970 #3 Узел A Узел B Узел C

  35. Гибридная система (1 подсеть) Гибридная система с NT304 в 1 подсети Максимальные параметры системы на 1 подсеть: 1535 x 512 включая 1023 i-Pro устройства

  36. Гибридная система (много подсетей) Гибридная система с NT304 в нескольких подсетях Максимальные параметры системы для 1 ACS970: 1535 x 512 включая 1023 i-Pro устройства

  37. Гибридная система (много подсетей) Полная Гибридная система(с i-Pro Декодерами) Возможно отображение IP видео и Аналогового видео на Аналоговом мониторе также, как и на IP/PC мониторах.

  38. Полная IP система (1 подсеть) Полная IP система с i-Pro устройствами

  39. Примеры проектирования систем

  40. Аналоговая система

  41. IP система

  42. Гибридная система

  43. Спутниковая система

  44. http://security.panasonic.ru/
