用计算机模拟闪电形成的尝试

By 金秀儒

物理三班

PB05206218


Outline
Outline

  • 摘要

  • 引言

  • 总体设想

    • 设想流程图

      • 模块1

      • 模块2

      • 模块3

  • 计算机模拟程序

    • 模拟结果

    • 结果讨论

    • 絮话

      • 分形

      • 混沌

      • 内禀随机性

  • 遗憾 & 展望

  • 致谢

  • 参考文献

  • 程序源代码


摘要

  • 本文提出的模型属于DBM模型的变体,用以模拟自然界中的闪电现象。模型首先通过在二维空间划分网格把实际问题离散化,然后通过适当的算法对闪电形成过程进行模拟,由于计算机时过长的原因,本文最终只能舍弃精确的算法,得到一个初步的甚至是不完整的模型进行计算机模拟,然后进行了一些定性的讨论。


引言

  • Niemeyer,Pientronero和Wielsmann于1983年研究了平行玻璃之间SF6中的电击现象,他们得到了多枝杈的径向放电图形(1µs的30kV电脉冲),他们对图形进行了计算机模拟,提出的介电击穿模型(dielectric breakdown model,DBM)。闪电现象属于气体电介质击穿现象,用类似DBM模型的方法进行计算机模拟是比较自然的想法,本文提出的模型即属于DBM模型的变体,用以模拟自然界中的闪电现象。


总体设想

  • 在雷雨季节,大块的云层顶部带正电,而底部则有过剩的负电,于是在接近地面时,地面感应产生正电,地面为高电势,产生的电势差使得空气被击穿,产生闪电。我们以云端为起点,地面为终点模拟闪电的形成。

  • 方便起见,我们开辟一个矩形的二维空间,通过在这个二维空间划分网格把实际问题离散化,我们之后的讨论就限定在这个二维空间的网格内。在二维情况把原则性的问题解决了,推广到三维情况就只是技术问题了。

  • 由此,我们可以命云层的电势为Φ=0,所有的击穿点电势也应为0,地面的电势为常值,为了避免复杂的量纲计算,我们可以采用自然单位制,即不论实际电势差多少,命地面的电势为Φ=1,(实际程序中为方便起见命为100也可以),不失一般性,我们命上边界(网格第一行)的电势Φ=0,以模拟云层,而下边界(网格最后一行)的电势Φ=1,以模拟地面。击穿点的电势为Φ=0


总体设想

  • 忽略一些过于细节的影响,我们认为除云层和地面外,空间没有电荷分布。另一方面,为完全确定边界条件,把所有击穿点视作变化的边界,又由于电击对两侧边界电势影响很小而忽略其影响,则可假定两侧的边界的电势自始不变,问题简化为Dirichlet 问题;

  • 联立描写静电场的两个基本方程可得到Poisson方程,

    如前所述,全边界给定,空间没有电荷分布,

    则Poisson方程 就变为LapLace方程 ;

  • 于是,求解LapLace方程,即可得到全空间电势;

  • 我们把最初的击穿点设为第二排中间一格,重解LapLace方程,即可得到全空间电势;再通过概率的方法决定下一个击穿点(下一个击穿点有可能来自所有已击穿点的相邻单元,否则不可能出现分叉闪电),重解LapLace方程,得到全空间电势;

  • 如是循环,即模拟闪电作为电介质击穿的过程,最后到达边界,结束程序。


击穿第一个点

初始情况

(START!)

通过离散的Laplace方程

重新计算全平面电势

计算所有相邻点击穿概率

取随机数

决定下一个击穿点

NO

击穿点是否到达边界?

程序结束,输出图形

YES

设想流程图:

  • 显然,该算法包括以下3大模块:

    • 模块1:

      • 初始情况:

    • 模块2

      • 计算概率,决定下一个击穿点:

    • 模块3

      • 计算电势:


模块1(初始情况)

  • 如前所述,上边界(网格第一行)的电势Φ=0,以模拟云层,而下边界(网格最后一行)的电势Φ=1,以模拟地面。

  • 初始情况尤如一个平行板电容器,电势随所在行数,呈线性变化;然后假定两侧的边界(第一列和最后一列)的电势自此之后不再变化,全边界被完全确定,问题简化为Dirichlet 问题;

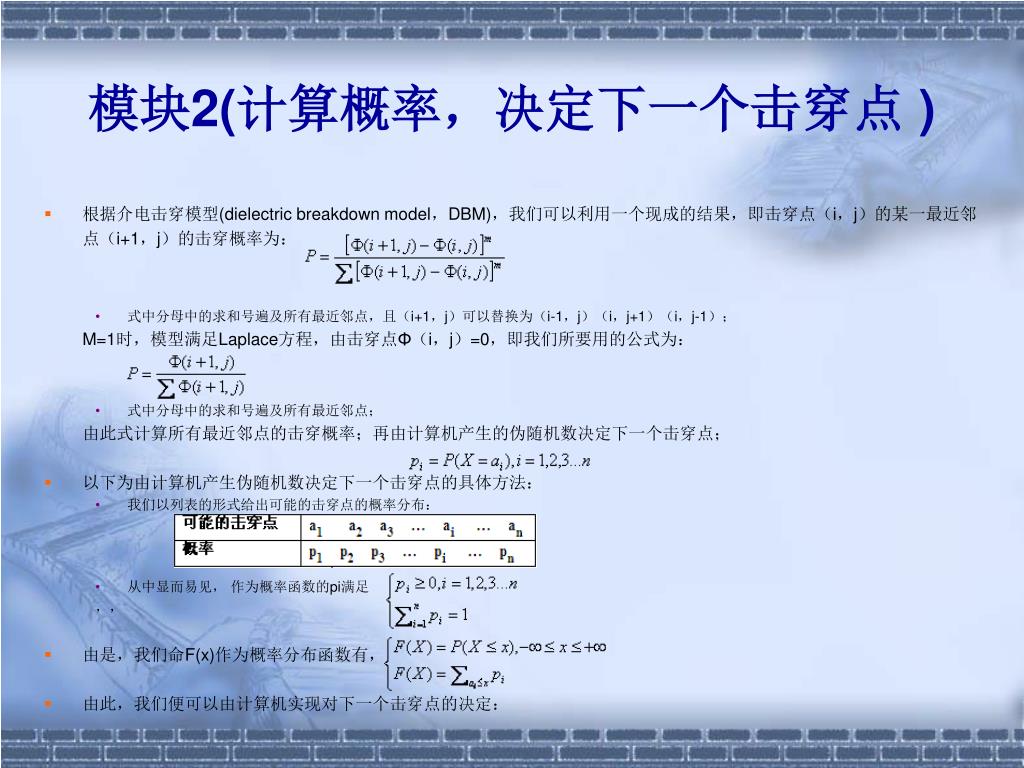

模块2(计算概率,决定下一个击穿点 )

  • 根据介电击穿模型(dielectric breakdown model,DBM),我们可以利用一个现成的结果,即击穿点(i,j)的某一最近邻点(i+1,j)的击穿概率为:

    • 式中分母中的求和号遍及所有最近邻点,且(i+1,j)可以替换为(i-1,j)(i,j+1)(i,j-1);

      M=1时,模型满足Laplace方程,由击穿点Φ(i,j)=0,即我们所要用的公式为:

    • 式中分母中的求和号遍及所有最近邻点;

      由此式计算所有最近邻点的击穿概率;再由计算机产生的伪随机数决定下一个击穿点;

  • 以下为由计算机产生伪随机数决定下一个击穿点的具体方法:

    • 我们以列表的形式给出可能的击穿点的概率分布:

    • 从中显而易见, 作为概率函数的pi满足

      ,,

  • 由是,我们命F(x)作为概率分布函数有,

  • 由此,我们便可以由计算机实现对下一个击穿点的决定:


模块2(计算概率,决定下一个击穿点 )

由此,我们便可以由计算机实现对下一个击穿点的决定:

  • 把所有最邻近点取出,共n个点,任意命名为a1,a2,a3…ai…an;

  • 由计算机生成一个伪随机数,这个数必然在[0,1]区间中随机选取;

  • 这个数必然对应于唯一一个,由此即可判定x所在的区间,进而判定pi以及所对应的ai;

  • 这样,我们就确定了下一个击穿点,

  • 命这个击穿点Φ=0;


模块3(计算电势 )

  • 右图表示的是数值计算中的一个基本的结果: Laplace方程的离散形式

  • 它表明了一个貌似简单的结果,即某点的电势等于与它相连的四点电势的平均值;

  • 本模块要实现的是计算各离散点的电势,因此,通过Laplace方程的离散形式以及之前完全确定的边界条件(击穿点视为边界的一部分),就可以完全确定网格中所有点的电势;

  • 最自然的想法是直接通过递归的方法用Average函数求解,但实现过程中发现,这个方法是完全行不通的,因为它会产生所谓循环引用的问题,即若干步后所求变量计算时调用自己的值,使程序进入死循环。

  • 这个问题困扰作者许久,直到想到以下这个貌似“十分显然”的方法:


模块3(计算电势 )

  • 命xi为第i点电势,把Laplace方程的离散形式写成

    则对全部n个点,可以列n个方程:

    方程组中,第i个方程中xj前的系数aj如此给定:

    当j=i时,aj= -4;当j为i邻近的四个点之一时,aj=1;其他情况,aj=0,

    即有 n个方程,每个方程中的n个元素中,除了这个点和与它最邻近的4个点外,都为0元;

    把给定的m个边界条件(包括击穿点)的电势值代入方程组,剩余的n-m独立方程,恰能给出剩余的n-m个未知网格的电势;

    这样就把求各点电势问题转化为求解线性方程组的问题了;


模块3(计算电势 )

  • 接下来就是该线性方程组的求解问题, 这个问题最终没有解决,原因不是理论上的,而是来自运行过程中计算机时过长,以致无法求解,说明如下:

  • 如果直接用Cramer法则求解,即使是100阶的方程(相当于10X10网格)乘除法次数约为(101∙100!∙99),即使每秒计算1033也需要近10120年,必须优化解法;

  • 改用直接法计算(如高斯消元法),一般只能算200阶以下的方程(相当于10X20网格),加上需反复计算多次以及模块2所用时间仍然无法接受,也需要优化解法;

  • 由于方程中多为0元,为稀疏方程组,故可以用雅可比迭代法计算,但由于要判断迭代是否收敛以及收敛速度的问题,实现时可能需要用并行算法,皆超出作者能力范围,而且计算机的性能上也不符合条件,需要进一步优化解法,需要加强计算机功能;

  • 综上,由于缺乏可行的实施方法,以及时间和精力的限制,作者最终只好放弃进一步的修正,程序未涉及电势变化,只是初步的甚至是不完整的程序,故本文题名为“尝试”,遗憾终究是不免的;


计算机模拟程序

  • 通过上述分析,以下用计算机模拟闪电的形成;

  • 这只是一个初步的结果

    • 程序未涉及电势变化

    • 程序未推广到三维情况


10 x 10
模拟结果 (10 X 10像素 )


10 x 101
模拟结果 (10 X 10像素 )


10 x 102
模拟结果 (10 X 10像素 )


10 x 103
模拟结果 (10 X 10像素 )


20 x 20
模拟结果 (20 X 20像素 )


20 x 201
模拟结果 (20 X 20像素 )


20 x 202
模拟结果 (20 X 20像素 )


20 x 203
模拟结果 (20 X 20像素 )


50 x 50 100 x 100
模拟结果(50 X 50像素, 100 X 100像素)

  • 由于电脑功能尚不够强大,运行容易导致系统崩溃,无法实现。

  • 实际上,程序运行时很可能出现这种情况,即程序运行一段时间后击穿区域先抵达两恻的边界,导致结果完全不可信,唯一的解决方法是横向扩展区域,这样做就对计算机提出了更高的要求 。


结果讨论

  • 从以上模拟结果可以看到,10 X 10像素以及20 X 20像素的模拟结果基本令人满意;

  • 作者原计划是把像素调到几十万,这样肉眼就无法分辨出方格了,结果或许可以和真实的闪电媲美,但现在看来,要求这样性能的计算机时,是无法实现的;

  • 事实上,由于在本次模拟中尚未考虑电势的影响,是一个不完善的模拟;

  • 以上这些都有待进一步的工作。

  • 虽然我们得到的只是一个不完善的模拟,但仍可以拿来做一些定性的分析如下:

    • 往下击穿的概率大于往两边击穿的概率,往两边击穿的概率大于往上击穿的概率;

    • 越是接近击穿尖端的点被击穿的概率越大;

    • 由于图形自上而下都是从最高点击穿然后分出许多 “枝杈”,与真实闪电形状近似,故由此可以反过来验证地面为高电势(云层底部带负电荷,地面感应出正电荷)的假设;


遗憾 & 展望

  • 由于缺乏计算电势模块,程序是不完整的,相信运用雅可比迭代或其他优化的算法,加上性能强大的计算机,或许可以做出较完整的精确的程序;

  • 奈何造化之工,终究不是人力所及!

  • 或许类比到其他方面后别有应用之处。

    比如模拟法求解微分方程。


絮话(分形)

  • 闪电作为分形的一种,具有某些分形的特征.

    • 具有精细结构:

      • 分形集都具有任意小尺度下的比例细节 .

    • 具有自相似形式 :

      • 部分与整体以某种形式相似.

  • 这两点也正是本文进行模拟的重要基础.

    • 我们不能说天地之间只有400个区域,甚至也不能说天地之间有几十万个区域,但我们可以认为在开始的一刹那,云端的一个宏观足够小,微观足够大(不至于引起量子效应)的区域,那个过程确实是这样的,而天地之间的过程与那个过程是自相似的。


絮话(混沌)

  • 闪电作为混沌的一种表象,具有某些分形的特征.

    • 对于初始值的极端敏感依赖性

      • 只要作为实验出发点的初始值有一个微不足道的差异,在混沌状态下同一种过程将导致截然不同的图像。

    • 不可预言性

      • 由于不可能以无限的精度测量初始值,因此不可能预言任何混沌系统的最后结果。

    • 吸引子

      • 尽管混沌看起来是杂乱无章的,但仍然具有某种条理性。这种内在有序性的源泉是一种被数学家称之为吸引子的东西,它因具有倾向于把一个系统或一个方程吸引到某个终态而得名。

  • 确定性系统中产生了随机性,而微观的随机性又在宏观上表现出某种相似性,这正是本文的精彩之处。


絮话(内禀随机性)

  • 通过以上的模拟以及现实的经验,我们是否会有这样的感觉:闪电的形成在微观上类似于一种随机过程,而宏观上又表现出某种规律性,描述确定性的系统,却不可避免的引入了随机性,这种随机性往往被认为是确定性系统中的一种内禀随机性。

  • 这种随机性是来自于我们理论体系描述方式的先天不足,还是客观现象本就如此?

  • That is the question…


致谢

  • 在本文写作过程中,得到了很多的帮助,韦威同学在编程上提供了大力支持,张景拓、董鹤飞、熊俊、李翔等同学参与了讨论,提出了有益的意见,在此表示感谢!

  • 指导老师:程福臻、林宣滨


参考文献

  • DBM模型(PRL):

    • Niemeyer,L. Pietronero L and Wiesmann H J. Phys Rev Lett,1984,52:1033

  • 一些教材:

    • 电磁学 胡友秋 程福臻 刘之景 高等教育出版社1992

    • 分形原理及其应用 孙霞 吴自勤 黄(田匀) 中国科技大学出版社2003

    • 概率论与数理统计 陈希孺 中国科技大学出版社1992

    • 计算物理学 马文琻 科学出版社2002

    • 数值计算方法和算法 张韵华 奚梅成 陈效群 科学出版社 2000

  • 相关文献:

    • 用带电悬浮粒子云模拟雷电放电的研究 I.维列夏金(莫斯科动力学院) 吴维韩(清华大学,北京) 工科物理 1998年副刊

    • 介电击穿模型(DBM)的相变问题研究:重正化群方法 常福宣 李后强 刘德 林理彬 大自然探索 1998年 第1期

    • 超薄膜外延生长的计算机模拟 吴锋民 朱启鹏 吴自勤 (物理学报 第47卷第9期1998年9月

    • 薄膜生长的随机模型 刘祖黎 魏合林 王汉文 王均震 物理学报 第48卷第7期1999年7月

    • 射频溅射制备的BST薄膜介电击穿研究 卢肖 吴传贵 张万里 李言荣 物理学报 第55卷第5期2006年5月

    • 有限步扩散反应置限分形聚集 吴锋民 朱启鹏 施建青 物理学报 第47卷第4期1998年4月

    • 非均质基底表面上团簇生长的Monte Carlo模拟 高国良 钱昌吉 钟瑞 罗孟波 叶高翔 物理学报 第55卷第9期2006年9月
