檔案讀寫、圖形列印

1. 檔案讀寫、圖形列印 張智星 清大資工系 更新版：長庚大學機械系 吳俊仲

2. 高階的檔案讀寫指令 • 常用讀寫檔案指令

3. save • 儲存計算結果至檔案。 • 用法： • 將 X Y Z 三個變數存入filename.mat • save filename X Y Z • 將 X Y Z 三個變數存入filename.txt • save filename.txt X Y Z -ascii

4. load • 由檔案讀出數值 • 用法 • load filename • (filename 不必為矩陣形式) • load filename.txt –ascii • X=filename(1,:) • Y=filename(2,:) • Z=filename(3,:) • (filename.txt 必須為矩陣形式，非矩陣可用dlmread)

5. save, load 例題： • x=1:10; • y=20:30; • z=1:50; • save test x y z; • clear • load test

6. save, load 應用2 • x=1:10; • y=20:30; • z=1:50; • save test.txt x y z -ascii; • 不可用load

7. csvread • 使用 csvread 指令來讀取 • 條件: • 資料檔案是由逗號分開 • 只有包含數值資料 • Ex:csvread01.m fprintf('data.csv 的內容：\n'); type data.csv % 列出 data.csv 的內容 A = csvread('data.csv') % 將 data.csv 的內容讀到矩陣 A

8. result data.csv 的內容： 1, 2, 3 4, 5 6, 7, 8, 9 A = 1 2 3 0 4 5 0 0 6 7 8 9 • csvread 會傳回一個數值矩陣 • 其中缺席的資料將以 0 填入。

9. dlmread • 如果數值資料的分界符號（Delimiters）不是逗點，就不能使用 csvread 指令，而要改用 dlmread 指令 • Ex:dlmread01.m fprintf('data.dlm 的內容：\n'); type data.dlm % 列出 data.dlm 的內容 A = dlmread('data.dlm', '\t') % 將 data.dlm 的內容讀到矩陣 A

10. Result data.dlm 的內容： 1 2 3 4 5 6 7 8 9 A = 1 2 3 0 4 5 0 0 6 7 8 9 • 上例中data.dlm 的資料是以定位鍵（Tab）隔開，因此 dlmread 指令的第二個引數是 ‘\t’，以代表定位鍵

11. textread • 如果檔案資料包含數值及字串，我們就必須改用 textread 指令 • Ex:textread01.m fprintf('data.txt 的內容：\n'); type data.txt % 列出 data.txt 的內容 [name, hobby, age] = textread('data.txt', '%s%s%d')

12. result data.txt 的內容： Timmy OnlineGames 13 Annie Chatrooms 10 Roger Tennis 41 name = 'Timmy‘ 'Annie' 'Roger' hobby = 'OnlineGames' 'Chatrooms' 'Tennis' age = 13 10 41 • 在上述範例中，data.txt 包含三個欄位（或是三直行的資料） • textread 可在第二個引數指定資料型態 • 例如上例中 %s 代表字串，%d 代表整數 • 也同時將讀入的資料設定到不同的輸出引數 • 由於資料型態的不同，輸出引數也有不同的型態 • 以上述範例來說，name 和 hobby 都是字串異值陣列，而 age 則是數值陣列。

13. 使用定位鍵來分隔欄位 • 上例中，我們利用空格來分隔欄位 • 如果欄位值本身也有空格 ? • 改用定位鍵來分隔欄位 • Ex:textread02.m fprintf('data2.txt 的內容：\n'); type data2.txt % 列出 data2.txt 的內容 [name, hobby, age] = textread('data2.txt', '%s%s%d', 'delimiter', '\t')

14. result • 結果與前一例相同 • textread 指令中加上對分界字元（Delimiters）的定義，就可以讀出由定位鍵所分隔的資料檔案 • 若不指定時，預設為空白鍵

15. 讀取文字檔 • textread 也可以讀取一個文字檔 • 同時把檔案內的每一列文字變成字串異質陣列裡面的每一個元素 • Ex:textread03.m Contents = textread('textread03.m','%s','delimiter','\n','whitespace',''); class(contents) % 印出 contents 的資料類別 contents{1} % 列出 contents 第一列 contents{2} % 列出 contents 第二列

16. Result ans = cell ans = contents=textread('textread03.m','%s','delimiter','\n','whitespace',''); ans = class(contents) % 印出 contents 的資料類別 • 上例使用 textread 讀入 textread03.m（也就是此範例檔案），並顯示此檔案的第一列和第二列。 • textread 指令的用法還有很多，功能也很強大 • 在MATLAB下輸入「help textread」 • 可以得到完整的技術支援。

17. 指令彙整 • 高階的文字檔案讀寫 • load/save • csvread/csvwrite • 讀寫以逗點分界欄位的數值資料檔案 • dlmread/dlmwrite • 讀寫以特定字元來當分界欄位的數值資料檔案 • textread • 讀入固定欄位的文字資料檔

18. print • print (–device) –option filename • option可為 • djpeg: jpg圖檔 • dtiff: tiff圖檔 • dbitmap：bitmap圖檔 • dpng： png圖檔

19. print • 例： • figure (1) • plot(x,y) • print –djpeg figure1 • (產生figure1.jpg) • figure(2) • plot(x,y) • print –dtiff figure2 • (產生figure2.tif)

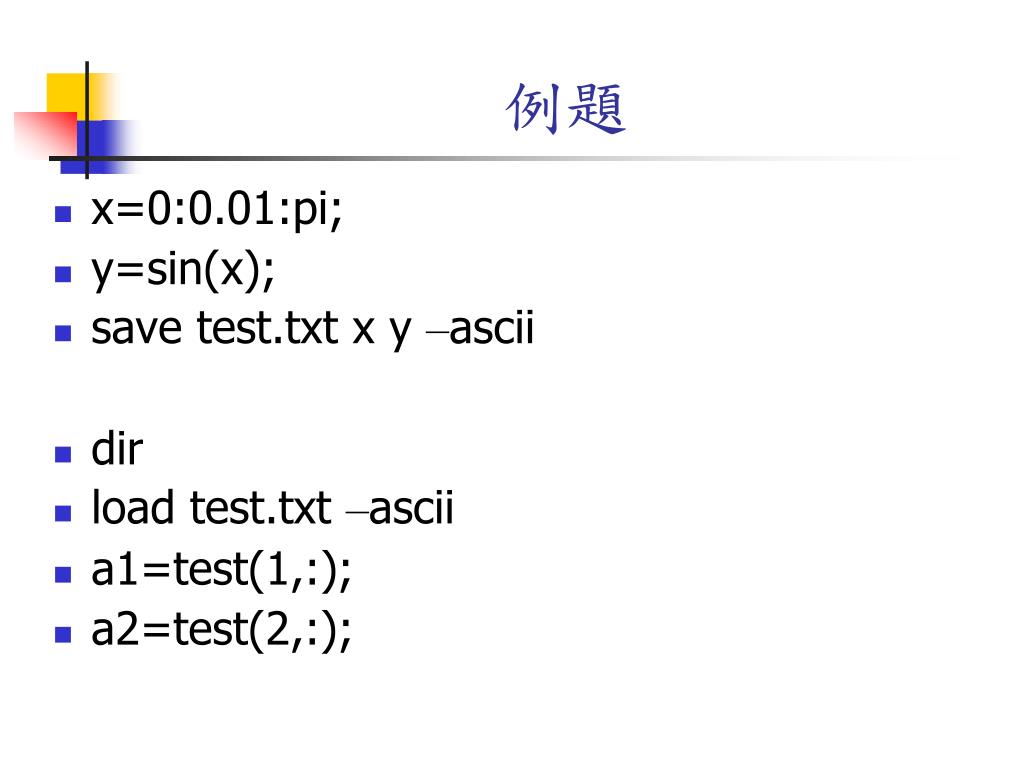

20. 例題 • x=0:0.01:pi; • y=sin(x); • save test.txt x y –ascii • dir • load test.txt –ascii • a1=test(1,:); • a2=test(2,:);

21. 例題 (續) • plot(a1,a2) • print –djpeg figure1
