Presentation Transcript


3162006

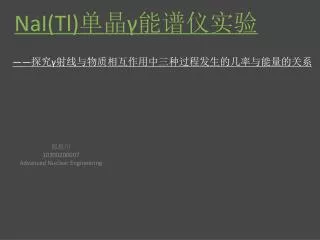

NaI(Tl)单晶γ能谱仪实验

——探究γ射线与物质相互作用中三种过程发生的几率与能量的关系

郭思川

10300200007

Advanced Nuclear Engineering


Running order

Running Order

  • 实验原理

  • 实验过程

  • 实验数据及结果

  • 误差分析

  • 实验结论


3162006

实验原理:

γ光子是不带电的中性粒子,与带电粒子有显著不同;

Γ光子与物质作用主要有三种方式:

光电效应:

康普顿散射:

电子对效应:


3162006

实验原理

光电效应:

物质在电磁辐射照射下释放出电子的现象称为光电效应,释放出的电子称为光电子。所以,当入社γ光子与物质原子中的束缚电子作用时,光子有可能把全部能量转移给电子,而把束缚电子从原子中释放出来,光子本身则消失掉,由于γ光子的能量远大于电子的束缚能,因而可以近似的认为光电子的动能等于入射γ光子的能量。

光电效应在能谱测量中产生的是光电峰,而由于以上原因可以近似将全能峰认为是入射γ光子能量,全能峰的面积占总体的比重即可认为是光电效应发生的几率


3162006

实验原理

康普顿效应:

在康普顿散射中,γ光子与原子的自由与静止的电子发生非弹性碰撞,一部分能量转移给电子,使它脱离原子成为反冲电子,而γ光子则被散射,散射光子的能量和运动方向都发生变化。

反冲电子射入探测器形成反散射峰,而γ光子散射则形成康普顿坪,故可近似将反散射峰和康普顿坪总和占整体的比重视为康普顿效应的发生几率


3162006

实验原理

电子对效应:

当γ光子的能量大于2m0c2(即1.022Mev)时,γ光子在原子核或电子的库仑场作用下,可能转化为正负电子对,这一过程称为电子对效应。在物质中,正电子的寿命是很短的,当动能耗尽时便与物质原子的轨道电子发生淹没,与此同时产生两个运动方向相反、能量均为0.511Mev的γ光子。

正负电子淹没产生了湮灭峰,如果淹没产生的γ光子进入探测器,则会产生一个能量为0.511Mev的逃逸峰,若两个都进入探测器,则产生双逃逸峰,能量为1.102Mev。


3162006

实验原理


3162006

实验过程:

1

仪器:

NaI(Tl)闪烁探头

NIM(Nuclear Instrument Module)机箱

高压电源

低压电源

线性放大器

脉冲多道幅度分析器

示波器

电脑及放射源


3162006

实验过程:

2

实验设计:

实验室提供了3种不同能量的γ源:60Co、22Na和137Cs

实验要求是测定三种效应在不同能量γ射线中发生的几率

由以上原理可知:

全能峰可看做近似由光电效应产生,其发生几率可由峰面积占总面积的比率计算

康普顿效应产生反散射峰和康普顿坪,其发生几率可由峰面积占总面积的比率计算

电子对效应产生湮灭峰和逃逸峰,其发生几率可由峰面积占总面积的比率计算

Γ射线能量可用全能峰峰值道址表示

试验方法:

测量三种源的脉冲幅度谱,测定不同峰面积和总面积,计算比例来确定各种效应发生几率


3162006

实验过程

实验过程:

3

实验改进:

用湮灭峰面积来计算22Na的电子对效应比率,而另两个源用总面积减去光电效应和康普顿效应面积来估算电子对效应比率

由于实验仪器限制, 60Co和137Cs均测不到湮灭峰与逃逸峰,而仅22Na能测到湮灭峰


3162006

注:

1、60Co有级联γ衰变现象,有两个不同能量的γ射线,有两个全能峰,在计算全能峰时将两个分开算,在计算其余的时,取两个能量的伽马射线取加权平均值计算。

2、这里能量用道址替代。

3、数据图已扣除本底及轫致辐射

实验数据及结果:

全面积积分:

60Co全面积积分 能量:631.8

137Cs全面积积分 能量:340

22Na全面积积分 能量:641

S=5.022*10^4

S=4.072*10^4

S=4.303*10^5


3162006

实验数据及结果:

光电效应

康普顿效应

电子对效应


3162006

实验数据及结果

光电效应:

60Co第一个全能峰面积计算

60Co第二个全能峰面积计算

22Na全能峰面积计算

137Cs全能峰面积计算

S=7094

S=4685

S=10586*10^4

S=2.675*10^4


3162006

实验数据及结果

康普顿效应:

反散射峰:

60Co反散射峰面积计算

137Cs反散射峰面积计算

22Na反散射峰面积计算

S=8939

S=1.336*10^4

S=9.622*10^4


3162006

实验数据及结果

康普顿效应:

康普顿坪:

60Co康普顿坪面积计算

137Cs康普顿坪面积计算

22Na康普顿坪面积计算

S=1.108*10^4

S=8799

S=3.429*10^4


3162006

实验数据及结果

电子对效应:

22Na湮灭峰面积计算

60Co的电子对效应对应比率:36.68%

137Cs的电子对效应对应比率:6.63%

S=1.723*10^5


3162006

实验数据及结果

结果比较:

数据有限,只能姑且按直线拟合,可以看出整体趋势是对的,光电效应对应的斜率比康普顿效应要大,也是正确的


3162006

误差分析

误差分析:

1、源的数量太少,以至于图像中央部分数据缺失,严重影响拟合结果,对实验误差较大。

2、确定峰的边缘比较困难,无法明确分辨峰的两边值,积分上下限不确定,积分下来误差更大。

3、三种效应对峰的影响其实分辨不是很清楚,就比如三种效应对全能峰都有贡献,而这里仅仅将全能峰算做光电效应影响。比较不严谨,造成了误差。

4、由于仪器所限,对电子对效应的测量很失败,逃逸峰测不到,仅仅是用总体减去其他两项的影响来估算,十分不严谨,造成较大误差。


3162006

实验结论:

从实验图像中可以看出,光电效应和康普顿效应随着γ光子能量的增加而减小,而且光电效应减小的速率要大于康普顿效应;而电子对效应的影响随着能量的增加而增加。

这个实验存在很多缺陷,误差较大。


3162006
