Dtm transmisor monitor distribuido

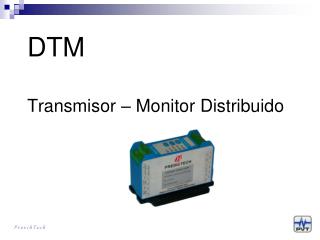

DTMTransmisor – Monitor Distribuido

P r o v i b T e c h


Dtm presentaci n
DTM Presentación

  • Introducción al DTM

  • ¿Por que DTM?

  • Selección de DTMs

  • DTM-CFG

P r o v i b T e c h


Dtm transmisor monitor distributivo
DTM Transmisor – Monitor Distributivo

  • La próxima generación de Transmisores - Monitores(TM)

  • Basado en la popular serie de transmisores – monitores TM

  • Los módulos DTM son altamente confiables, completamente programables y fáciles de configurar.

  • Cada Módulo DTM es un monitor de un solo canal

    • Configurable en campo

    • Salida con buffer

    • Salida de 4-20mA dual

    • Alarmas duales

    • Reset en sitio, reset remoto

    • Inhibición de alarma, Multiplicación de alarma

    • Entrada de alimentación dual

P r o v i b T e c h


Dtm sistema de monitoreo distributivo
DTM – Sistema de Monitoreo Distributivo

  • Escala Completa

  • La funcionalidad del módulo

  • Tasa de Muestro

  • Configuracion de Alarma de Relé

  • OK set point

  • Tiempo de retraso de la alarma

  • Inhibición de alarma, Multiplicació de disparo (hardware o software)

P r o v i b T e c h


Dtm altamente confiable
DTM – Altamente Confiable

  • Entrada de Alimentación Redundante(1:20)

  • Salida de 4-20mA Redundante

  • Alarmas Duales

P r o v i b T e c h


Dtm completamente configurable
DTM – Completamente Configurable

  • DTM puede ser programado en

    • DTM20-101 AVD monitor

    • DTM10-201 Prox. con driver - vibración

    • DTM10-202 Prox. con driver – posición

    • DTM10-301 Prox. sin driver - vibración

    • DTM10-302 Prox. sin driver - posición

    • DTM10-501 Speed con prox. y driver

    • DTM10-502 Speed con prox. y sin driver

P r o v i b T e c h


Dtm caracter sticas nicas
DTM características únicas

  • DTM Inteligente

    • El módulo inteligente DTM puede ser configurado en casi cualquier sistema de monitoreo. Esto significa un ahorro considerable de espacio

  • Listo parar Modbus

    • Cada módulo DTM puede ser llevado por bus a un sistema integral. La salida esta lista para ser usada con Modbus.

  • Relés independientes duales

    • Cada módulo tiene módulo tiene múltiples alarmas. El set point de la alarma es completamente configurable. Las alarmas pueden ser sacadas al bus de campo con módulos de relé de campo. O puede comprometer los relés locales duales dentro del módulo DTM (Un canal).

  • Inhibición de encendido

    • Esta caracteristicas disminiura las falsas alarmas debido a las fluctuación del voltaje y corriente de alimentación al encendido. Permitirá al módulo también diagnosticarse al él mismo y a los sensores

P r o v i b T e c h


Dtm caracter sticas nicas1
DTM características únicas

  • Entrada de Alimentación Redundante

    • Cualquier cambio en la fuente de alimentación no afectará el desempeño del sistema

  • Salida Redundante

    • Ambas salidas 4-20mA y Modbus pueden ser configuradas redundanes para máxima confiabilidad del sistema.

  • Monitoreo Redundante de Canales

    • Cada canal puede ser configurado con redundancia múltiple.

  • Chequeo de Sistema OK

    • El sistema chequeará el estatus del sistema continuamente. Incluyendo encendido, sensores, suministro de voltaje, estado de bus de campo, etc.

  • Monitoreo de Condición*

    • Cada módulo DTM tiene una salida con buffer para fácil conexión para sistemas de monitoreo portátiles o en línea.

P r o v i b T e c h


Por qu dtm 1
¿Por qué DTM - 1

  • Reeplazo directo de un monitor de rack

    • Tiene la mayoría de las funciones de un monitor de rack

    • Con PCM370 o PLC, cumple con los requerimientos API670

    • Cada canal tiene alarmas duales, multiplicador de disparo, reset, bypass, etc.

    • Listo para funcionar con todos los sistemas de puntas de prueba, incluyendo los de terceros

P r o v i b T e c h


Por qu dtm 2
¿Por qué DTM - 2

  • Diseño modular para alcanzar máxima flexibilidad y la configuración mas simple del sistema

    • Sin rack

    • Sin fuente de alimentación dedicada

    • Sin módulo de interface de rack

    • Sin requerir espacio en el panel de montaje o en el rack

    • Sin módulo de alarma adicional

P r o v i b T e c h


Por qu dtm 3
¿Por qué DTM - 3?

  • Única configuración del sistema tipo transmisor

    • Simplifica la instalación en campo y el cableado

    • Como unidad integral alcanza la máxima confiabilidad

    • Flexible: montaje en campo o en cuarto de control

    • Disponible para montaje en riel Din

P r o v i b T e c h


Por qu dtm 4
¿Por qué DTM - 4?

  • Interfaz de punta de prueba de proximidad inteligente

    • Field calibration to work with most companies 5mm, 8mm, and 11mm probe – first in our industry

    • Can work as a smart probe driver – easy for field service

    • Full API specified linear range

    • Hazardous area div. II or Zone 2 approval

P r o v i b T e c h


Selecci n de m dulos dtm
Selección de Módulos DTM

  • DTMs Programables

    • DTM10 Proximity Module

    • DTM20 Seismic Module

P r o v i b T e c h


DTM20/DTM20-101 Monitor- Transmisor de Vibración Distributivo conAceleración, Velocidad y Desplazamiento

  • Motores

  • Bombas

  • Ventiladores

  • Sopladores

  • Motores de Combustión Interna

  • Compresores

  • Equipos Centrifugos

  • Generadores

  • Turbinas

  • Turbo Cargadores

P r o v i b T e c h


Dtm20 dtm20 101 caracter sticas
DTM20/DTM20-101 Características Distributivo con

  • Interface Directa Modbus RTU

  • Salidas Redundantes 4-20mA (pk or RMS)

  • Fuentes de Alimentación Redundantes

  • Medición de aceleración, velocidad y desplazamiento

  • Comfigurable en campo – completamente digital

  • Salida de relé dual con Alerta y Peligro (SPDT)

  • Indicación por LED de estado del sistema OK, Alert, Danger, Bypassy TX

  • RESET/BYPASS local y remoto y Multiplicación de DIsparo

  • Salida con buffer para monitoreo de la condición

  • Carcasa de Aluminio para mejor RFI/EMI

  • Dos módulos para acelerómetros ICP o sensores de velocidad sismicos tipo electro magneticos

P r o v i b T e c h


Dtm20 informaci n para ordenar
DTM20 Información para Ordenar Distributivo con

DTM20-AX-BX-SX

DTM para vibración sismica completamente configurable por el usuario (requieres DTM-CFG Software)

AX: Sensor y alarma

A0: Relé de alarmas duales, sellos epoxicos, sensor modo corriente

A1: Sin Alarma, Sensor modo corriente

A2: Relé de alarmas duales, sellos epoxicos, velocidad sísmica

A3: Sin alarma, velocidad sísmica

BX: Montaje

B0: Montaje en riel DIN

B1: Montaje en plancha

SX: Aprobaciones

S0*: CE

S1: CE, CSA class l, Div.2, Groups A, B, C & D, T4; ATEX lll 3G Ex nA ll T4

P r o v i b T e c h


Dtm20 101 informaci n para ordenar
DTM20-101 Información para Ordenar Distributivo con

DTM20-101-AXX-CX-GX-HX-IX-SX

DTM para vibración sísmica pre configurado en fábrica

AXX: Escala Completa

A00: 0 - 200um (8mil) pk-pk

A01: 0 - 500um (20mil) pk-pk

A02: 0 - 100um (4mil) pk-pk

A03: 0 - 250um (10mil) pk-pk

A05: 0 - 125um (5mil) pk-pk

A06*: 0 - 50mm/s (2.0 ips) pk

A07: 0 - 100mm/s (4.0 ips) pk

A08: 0 - 20mm/s (0.8 ips) pk

A11: 0 - 25mm/s (1.0 ips) pk

A12: 0 - 5.0g pk

A13: 0 - 10g pk

A26: 0 - 50mm/s (2.0 ips) rms

A27: 0 - 100mm/s (4.0 ips) rms

A28: 0 - 20mm/s (0.8 ips) rms

A31: 0 - 25 mm/s (1.0 ips) rms

P r o v i b T e c h


Dtm20 101 informaci n para ordenar1
DTM20-101 Información para Ordenar Distributivo con

DTM20-101-AXX-CX-GX-HX-IX-SX

DTM para vibración sísmica pre configurado en fábrica

CX: Alarmas

C0*:Relés de alarmas duales con sellos epoxicos

C1: Sin alarmas

GX: Montaje

G0*: Montaje en riel DIN

G1: Montaje en Plancha

HX: Sensores (no incluidos)

H0*: TM0782A o cualquier acelerometro en modo corriente con100mV/g (A00-A05 no disponible)

H1: TM0793V o cualquier sensor de velocidad de modo corriente con 4mV/mm/s (A12, 13 no aplicable)

H2: TM079VD (A12, 13 no disponible)

HXXX: Sensor de velocidad sisimico, Sensitividad = XXX mV/in/sec (A12, 13 no disponible)

IX: Respuesta de Frecuencia

I0*: Frecuencia normal (H2 no disponible)

I1: Baja frecuencia(0.5-100Hz)

SX: Aprobaciones

S0*: CE

S1: CE

CSA class l, Div.2, Groups A, B, C & D, T4

ATEX lll 3G Ex nA ll T4

P r o v i b T e c h


Cableado de campo
Cableado Distributivo conde Campo


Cableado de campo reas peligrosas
Cableado de Distributivo conCampo áreas peligrosas


DTM10 Transmisor Monitor de Proximidad Distributivo para Vibración de Eje, Posición de Empuje y Velocidad

  • Interface directa Modbus RTU

  • Salidas Redundantes de 4-20mA

  • Fuentes de Alimentación redundantes

  • Mide vibración del eje, posición de empuje o expansión diferencial

  • Configurable en Campo – Completamente Digital

  • Salida de relé dual con Alerta y Peligro (SPDT)

  • Indicación por LED de estado del sistema OK, Alert, Danger, Bypassy TX

  • RESET/BYPASS local y remoto y Multiplicación de DIsparo

  • Salida con buffer para monitoreo de la condición

  • Carcasa de Aluminio para mejor RFI/EMI

P r o v i b T e c h


Dtm10 informaci n para ordenar
DTM10 – Información para Ordenar Vibración de Eje, Posición de Empuje y Velocidad

DTM10-AX-BX-CX-EXX-SX

DTM de proximidad completamente configurable por el usuario (requiere DTM-CFG software)

AX: Alarmas

A0: Relés de alarmas duales con sellos epoxicos

A1: Sin Alarmas

BX: Montaje

B0: Montaje en riel DIN

B1: Montaje en Plancha

CX: Driver de Proximidad Externo

C0: No requiere (Require punta de prueba y cable de extensión) (módulos tipo 301, 302, 502)

C1: Requiere (Requiere punta de prueba, cable de extensión y driver) (módulos tipo 201, 202, 501)

P r o v i b T e c h


Dtm10 informadi n para ordenar
DTM10 – Informadión para Ordenar Vibración de Eje, Posición de Empuje y Velocidad

DTM10-AX-BX-CX-EXX-SX

DTM de proximidad completamente configurable por el usuario (requiere DTM-CFG software)

EXX: Punta de prueba y cable (Serie y largo) –comprado por separado

E00*: TM0180, 5m Cable

E01: TM0180, 9m Cable

E02: 8mm Probe, 3300, 5m Cable

E03: 8mm Probe, 3300, 9m Cable

E04: 8mm Probe, 7200, 5m Cable

E05: 8mm Probe, 7200, 9m Cable

E06: TM0105, 5m Cable

E07: TM0105, 9m Cable

E08: TM0110, 5m Cable

E09: TM0110, 9m Cable

E10: 11mm Probe, 3300, 5m Cable

E11: 11mm Probe, 3300, 9m Cable

E12: 11mm Probe, 7200, 5m Cable

E13: 11mm Probe, 7200, 9m Cable

E99: Otros sistemas (requiere calibración en campo)

SX: Aprobaciones

S0*: CE

S1: CE

CSA class l, Div.2, Groups A, B, C & D, T4

ATEX lll 3G Ex nA ll T4

P r o v i b T e c h


Otras series dtm10
Otras series DTM10 Vibración de Eje, Posición de Empuje y Velocidad

  • DTM10-301 vibración, proximidad, driver integrado

  • DTM10-302 posición proximidad, driver integrado

  • DTM10-501 velocidad, proximidad, driver integrado

  • DTM10-201 vibración, proximidad, driver requerido

  • DTM10-202 posición, proximidad, driver requerido

  • DTM10-502 velocidad, proximidad, driver requerido

P r o v i b T e c h


Dtm10 driver requerido
DTM10 Vibración de Eje, Posición de Empuje y Velocidaddriverrequerido


Reas peligrosas
Áreas Vibración de Eje, Posición de Empuje y VelocidadPeligrosas


Dtm10 driver integral
DTM10 Vibración de Eje, Posición de Empuje y Velocidaddriver Integral


Dtm96 m dulo io
DTM96 – Módulo IO Vibración de Eje, Posición de Empuje y Velocidad

  • Interface directa Modbus RTU

  • RS485, RS422 y RS232 Opticamente aislados- Altamente recomendados para interface con PLC/DCS o interconexión entre DMTs

  • Ideal para eliminar problemas de lazos a tierra en el campo

  • Directamente interfaz con el PC que incluye el software DTM-CFG para configurar y calibrar el sistema, y cada uno de los módulos DTM

P r o v i b T e c h


Dtm96 informaci n para ordenar
DTM96 Información para Ordenar Vibración de Eje, Posición de Empuje y Velocidad

DTM96-AX-BX-SX

AX: Salidas

A0*: Modbus RS485, RS422, RS232

BX: Montaje

B0*: Montaje en riel DIN

B1: Montaje en Plancha

SX: Aprobaciones

S0*: CE

S1: CE; CSA class l, Div.2, Groups A, B, C & D, T4; ATEX lll 3G Ex nA ll T4

P r o v i b T e c h


Dtm96 cableado en campo
DTM96 Vibración de Eje, Posición de Empuje y VelocidadCableado enCampo


Dtm sistema multiple
DTM – Sistema Multiple Vibración de Eje, Posición de Empuje y Velocidad


Sistema integrado
Sistema Integrado Vibración de Eje, Posición de Empuje y Velocidad

PCM370

DTM-CFG

MODBUS RTU (RS485)

DTM96

DTM20

DTM10

TR4102

PT371

TM016 * 2

4-20mA

TM0200 - DISPLAY


ad
