Rrto

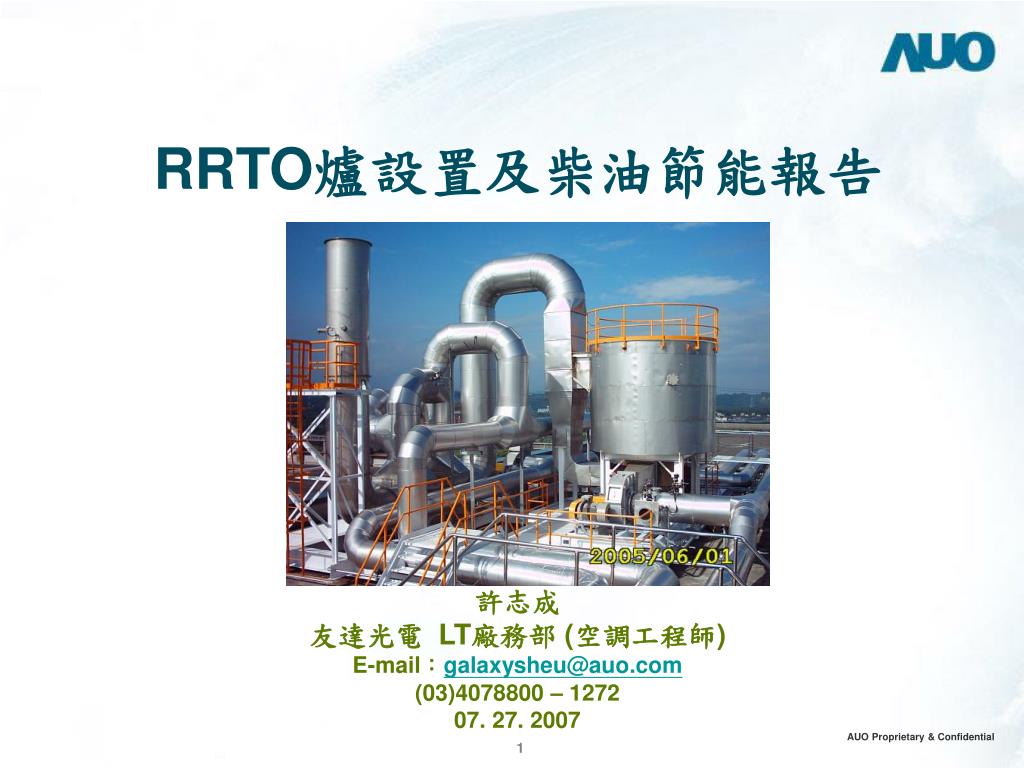

RRTO爐設置及柴油節能報告

許志成

友達光電 LT廠務部 (空調工程師)

E-mail:[email protected]

(03)4078800 – 1272

07. 27. 2007


Rrto

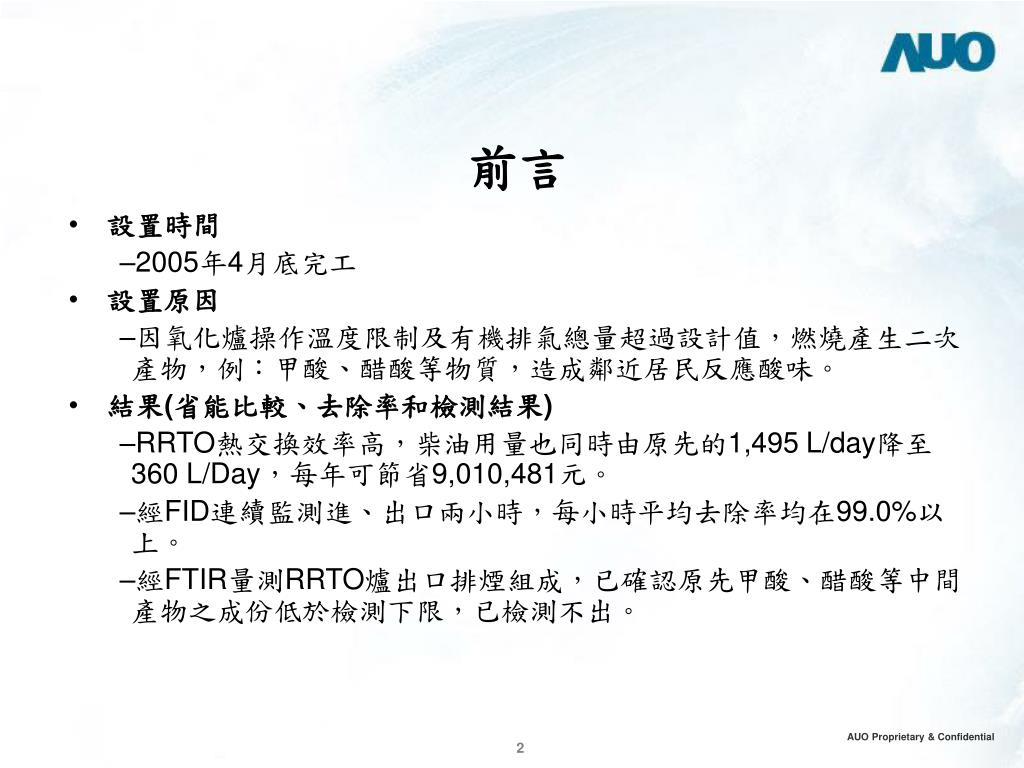

前言

  • 設置時間

    • 2005年4月底完工

  • 設置原因

    • 因氧化爐操作溫度限制及有機排氣總量超過設計值,燃燒產生二次產物,例:甲酸、醋酸等物質,造成鄰近居民反應酸味。

  • 結果(省能比較、去除率和檢測結果)

    • RRTO熱交換效率高,柴油用量也同時由原先的1,495 L/day降至360 L/Day,每年可節省9,010,481元。

    • 經FID連續監測進、出口兩小時,每小時平均去除率均在99.0%以上。

    • 經FTIR量測RRTO爐出口排煙組成,已確認原先甲酸、醋酸等中間產物之成份低於檢測下限,已檢測不出。


Rrto

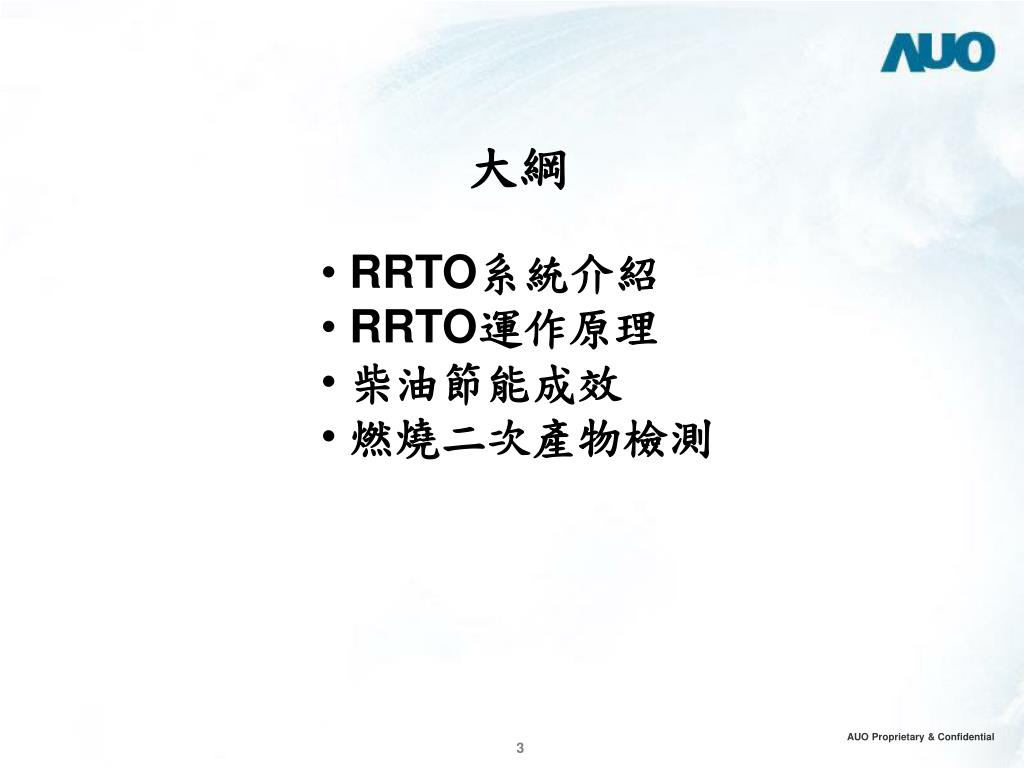

大綱

  • RRTO系統介紹

  • RRTO運作原理

  • 柴油節能成效

  • 燃燒二次產物檢測


Rrto

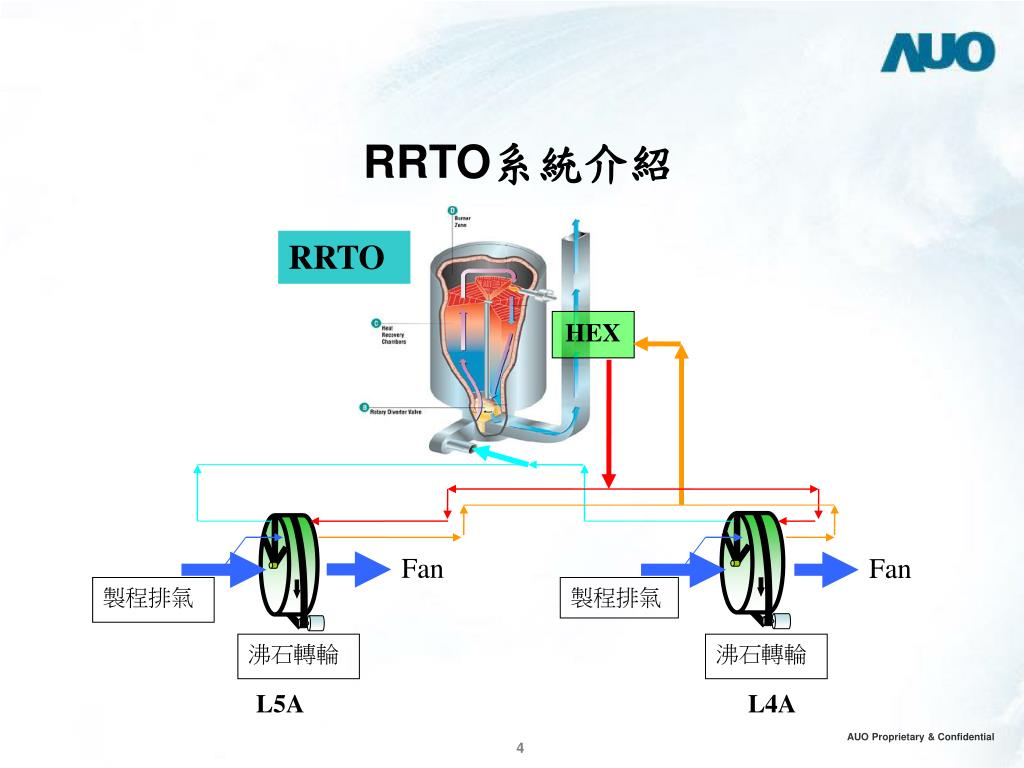

RRTO系統介紹

RRTO

HEX

Fan

Fan

製程排氣

製程排氣

沸石轉輪

沸石轉輪

L5A

L4A


Rrto

RRTO 人機介面

940゚C


Rrto l4a voc

RRTO & L4A VOC

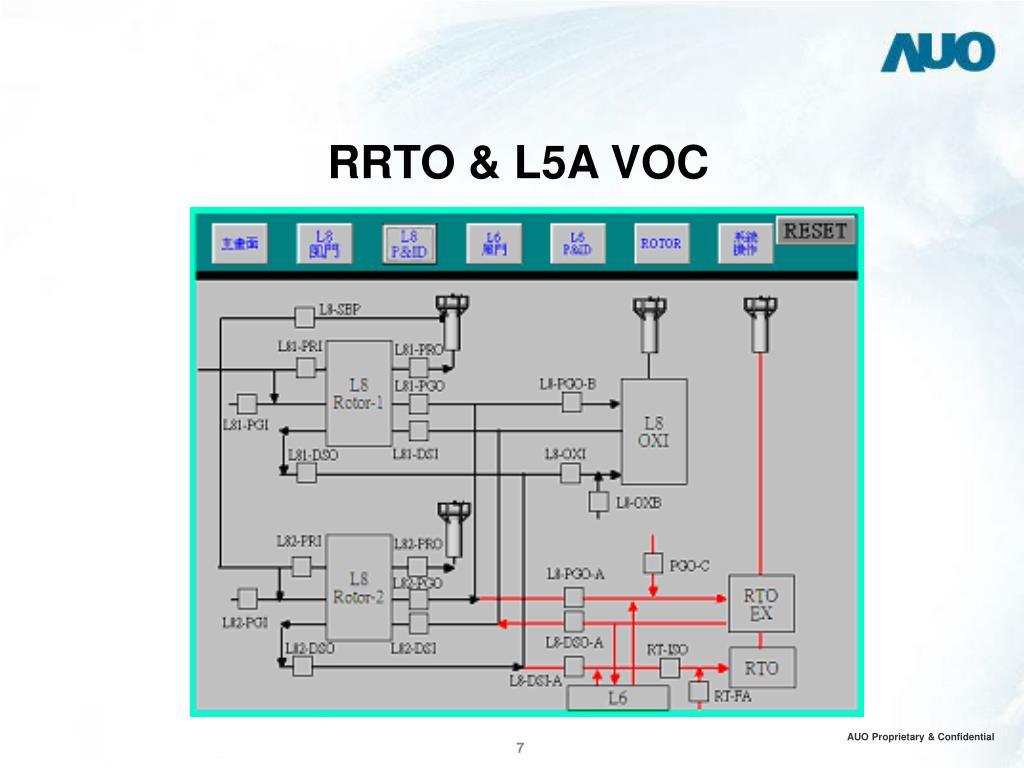

Rrto l5a voc

RRTO & L5A VOC


Rrto

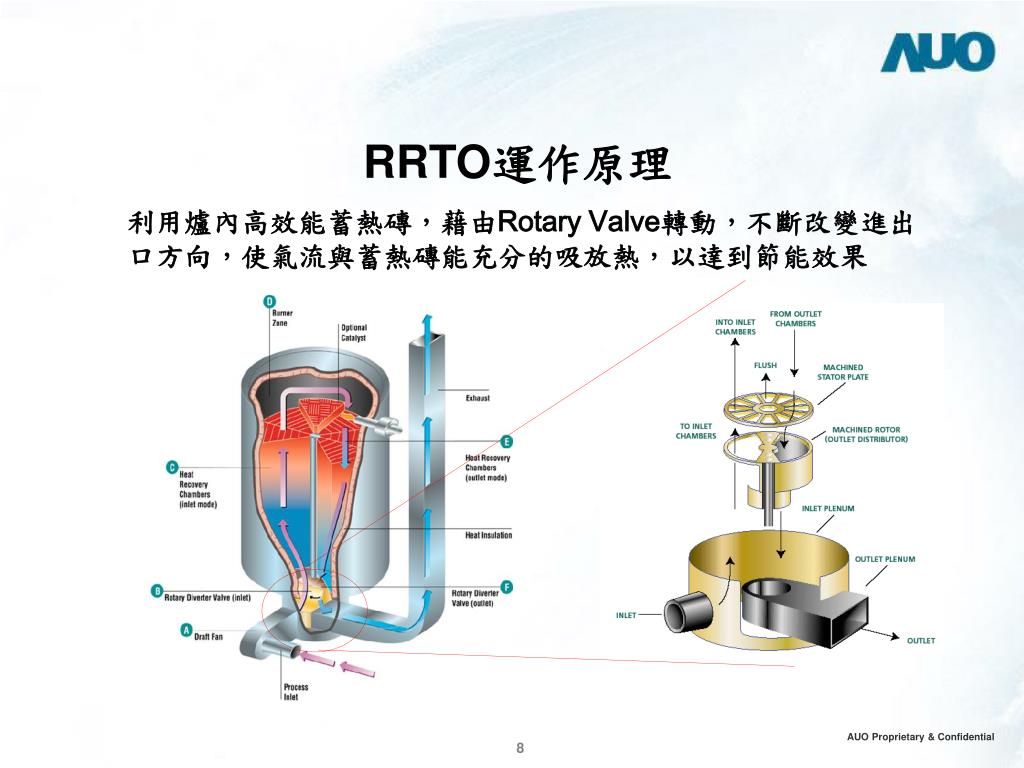

RRTO運作原理

利用爐內高效能蓄熱磚,藉由Rotary Valve轉動,不斷改變進出口方向,使氣流與蓄熱磚能充分的吸放熱,以達到節能效果


Rrto

蓄熱磚

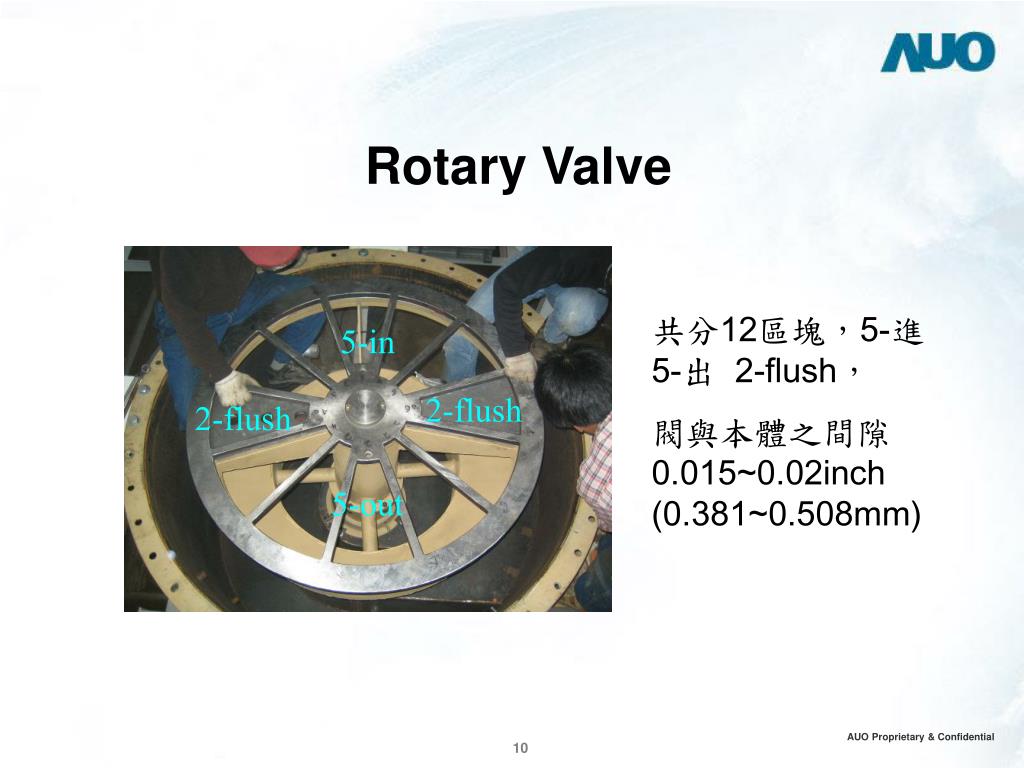

Rotary valve

Rotary Valve

共分12區塊,5-進 5-出 2-flush,

閥與本體之間隙0.015~0.02inch (0.381~0.508mm)

5-in

2-flush

2-flush

5-out


Rrto

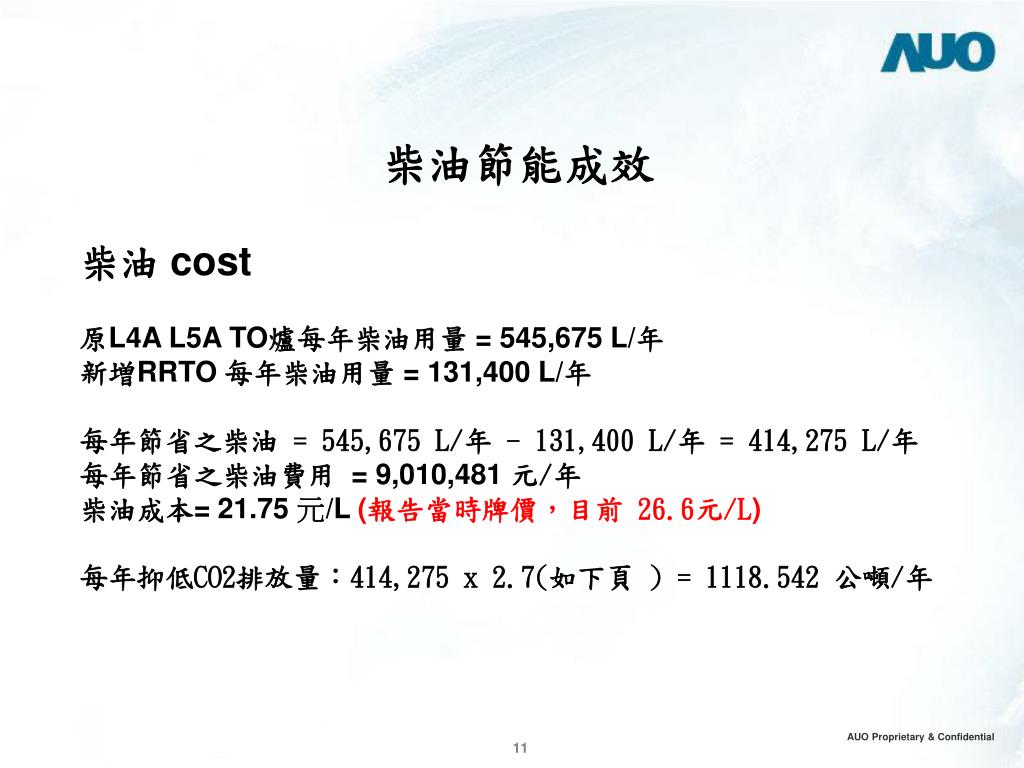

柴油節能成效

柴油 cost

原L4A L5A TO爐每年柴油用量= 545,675 L/年

新増RRTO 每年柴油用量 = 131,400 L/年

每年節省之柴油 = 545,675 L/年 - 131,400 L/年 = 414,275 L/年

每年節省之柴油費用= 9,010,481 元/年

柴油成本= 21.75 元/L (報告當時牌價,目前 26.6元/L)

每年抑低CO2排放量:414,275 x 2.7(如下頁 ) = 1118.542 公噸/年


Rrto

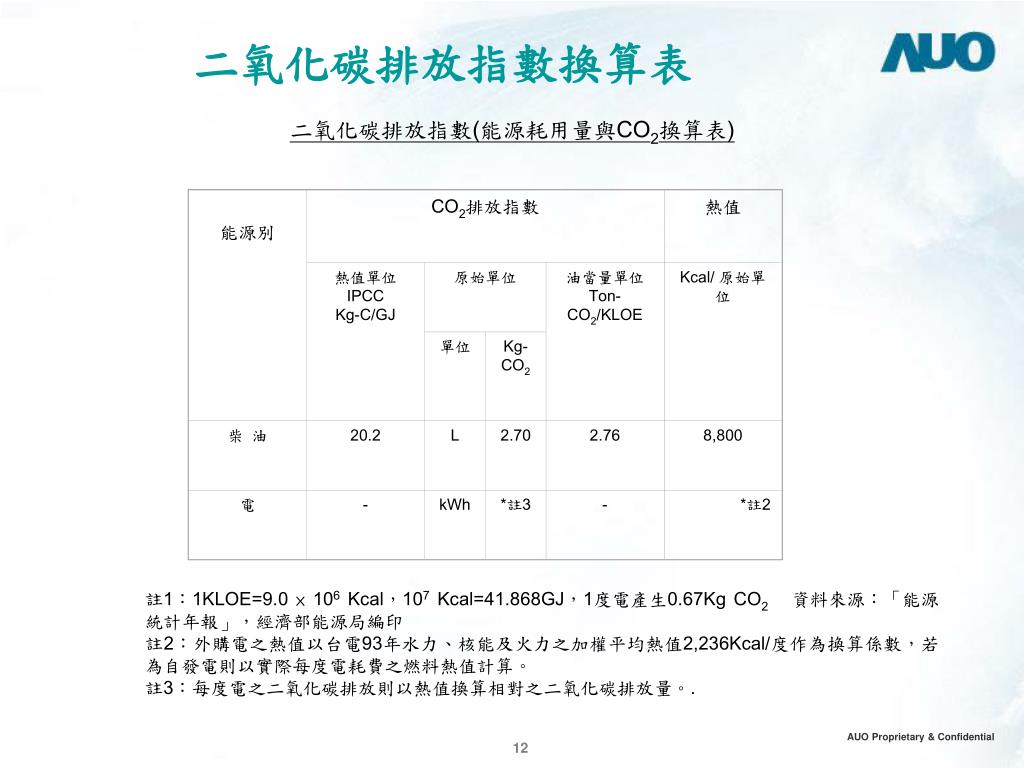

二氧化碳排放指數換算表

能源別

CO2排放指數

熱值

熱值單位IPCC

Kg-C/GJ

原始單位

油當量單位

Ton-CO2/KLOE

Kcal/ 原始單位

單位

Kg-CO2

柴油

20.2

L

2.70

2.76

8,800

-

kWh

*註3

-

*註2

二氧化碳排放指數(能源耗用量與CO2換算表)

註1:1KLOE=9.0 × 106 Kcal,107 Kcal=41.868GJ,1度電產生0.67Kg CO2 資料來源:「能源統計年報」,經濟部能源局編印

註2:外購電之熱值以台電93年水力、核能及火力之加權平均熱值2,236Kcal/度作為換算係數,若為自發電則以實際每度電耗費之燃料熱值計算。

註3:每度電之二氧化碳排放則以熱值換算相對之二氧化碳排放量。.


Rrto

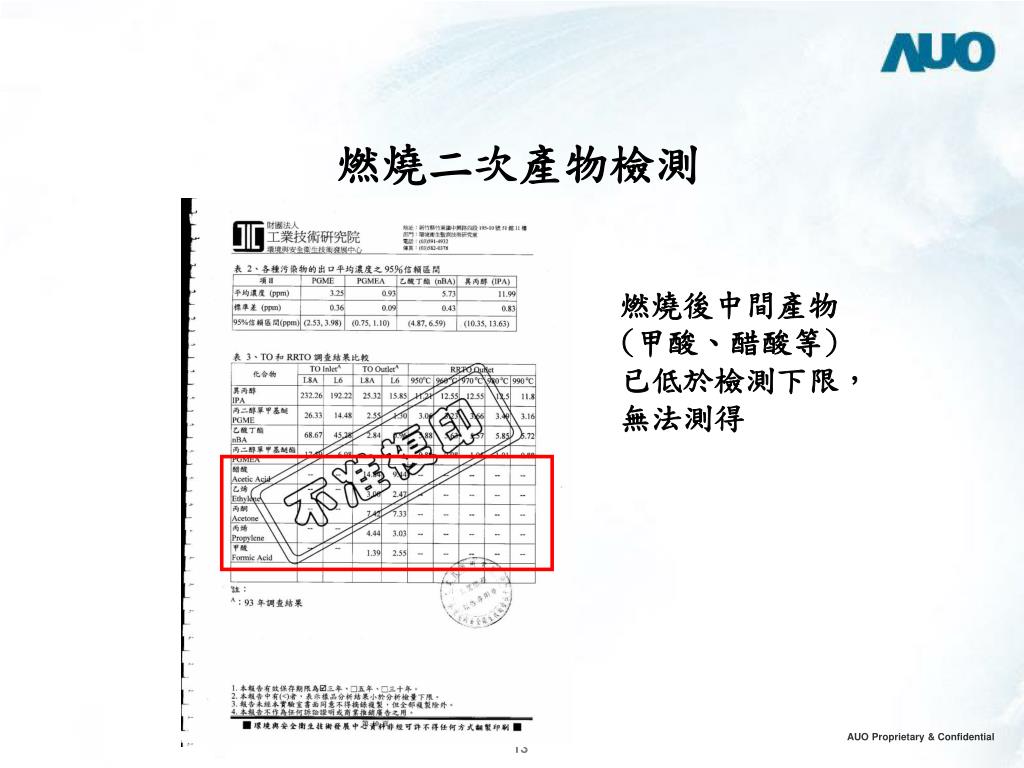

燃燒二次產物檢測

燃燒後中間產物(甲酸、醋酸等)已低於檢測下限,無法測得


Rrto

燃燒效率檢測

燃燒後總碳氫化合物消減率(99%) > 90%


Rrto

Q & A

簡 報 結 束 敬 請 指 教
