Presentation Transcript

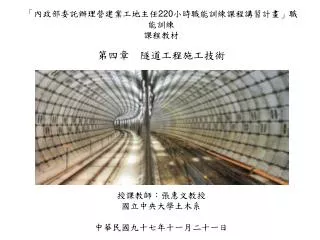

  1. 「內政部委託辦理營建業工地主任220小時職能訓練課程講習計畫」職能訓練「內政部委託辦理營建業工地主任220小時職能訓練課程講習計畫」職能訓練 課程教材 第四章 隧道工程施工技術 授課教師:張惠文教授 國立中央大學土木系 中華民國九十七年十一月二十一日

  2. 隧道工程係為開發礦產,興建鐵公路交通設施、供排水管路、地下廠房、軍事掩體等需要而發展出的技術。用以於地下開鑿出一空間,並予支撐穩固,以供各類功能使用。隧道工程係為開發礦產,興建鐵公路交通設施、供排水管路、地下廠房、軍事掩體等需要而發展出的技術。用以於地下開鑿出一空間,並予支撐穩固,以供各類功能使用。

  3. 隧道類型區分

  4. 德國Baden-Wurttemberg隧道

  5. 隧道工程施工作業之組成 隧道工程施工作業主要為開挖及支撐兩大類。 另須配合施工需要之工程內容,包括:供施工機材、人員進出之洞口或豎井(有時供作通風換氣構造) ,地盤處理作業之灌漿、排水等。

  6. 鑽炸法施工技術

  7. 鑽炸法施工技術與機具 隧道工程施工技術最初源自礦產開挖作業,以炸藥爆破方式開掘,再架設支撐,以完成地下空間開挖,是為「鑽炸工法」。 鑽炸法為完成開炸作業,須先於前方岩盤以鑽孔機鑽孔,於孔內填塞炸藥及雷管、導線,連接至激發器引爆炸藥,以將岩盤開炸出預定開挖之斷面形狀、尺寸,再以裝渣機具、運輸機具將渣料運送至隧道外。

  8. 隧道工程作業項目、使用機具、作業內容等,摘要如表4-2所示。隧道工程作業項目、使用機具、作業內容等,摘要如表4-2所示。

  9. 開炸、出渣作業使用之機具、設備如下: 1.鑽孔機具—手提鑽機、機械鑽堡 2.爆破器材—裝藥工具、引爆器 3.通風設備—送風機、抽風機、集塵器 4.清渣機具—清渣機、挖溝機、裝載機 5.運輸設備—傾卸車、軌道式土渣鋼車、輸送帶

  10. 機械開挖

  11. 鑽機類型 1.手提式鑽機 2.機械鑽堡 (1)門型鑽堡 (2)軌道式鑽堡 (3)履帶式鑽堡 (4)輪胎式鑽堡 (5)車載式鑽堡—參照照片4-1

  12. 掘削機構造 以履帶式載具設置一切削臂(cutting-boom),前方設置「切削頭(Cutterhead)」,以電動或油壓馬達帶動旋轉其外週鑲嵌之「切削齒(Pick)」,使切削齒切入岩盤耙起之動作,對地層行連續之旋轉切削。 1.切削頭之型式: (1)軸旋式 (2)前切式 2.出渣系統: (1)承渣鈑 (2)集渣器—集渣臂、集渣條福、集渣鍊 (3)輸送帶

  13. 縱向移動式掘削機

  14. 橫向移動式掘削機

  15. 隧道支撐施工機具與設備 隧道開挖完成後,須及時實施支撐作業,以維穩定。目前隧道施工最常使用之工法為「新奧工法」。其施工要旨即在依據開挖面出露之岩體狀況評定等級,以決定下一輪進施工型式,包括:開挖之前進長度、斷面、支撐構件之組成等。

  16. 新奧工法(NATM)

  17. 新奧工法的演進

  18. 新奧工法的觀念與原則

  19. (摘自胡德欽)

  20. 新奧工法的原理

  21. NATM開挖
