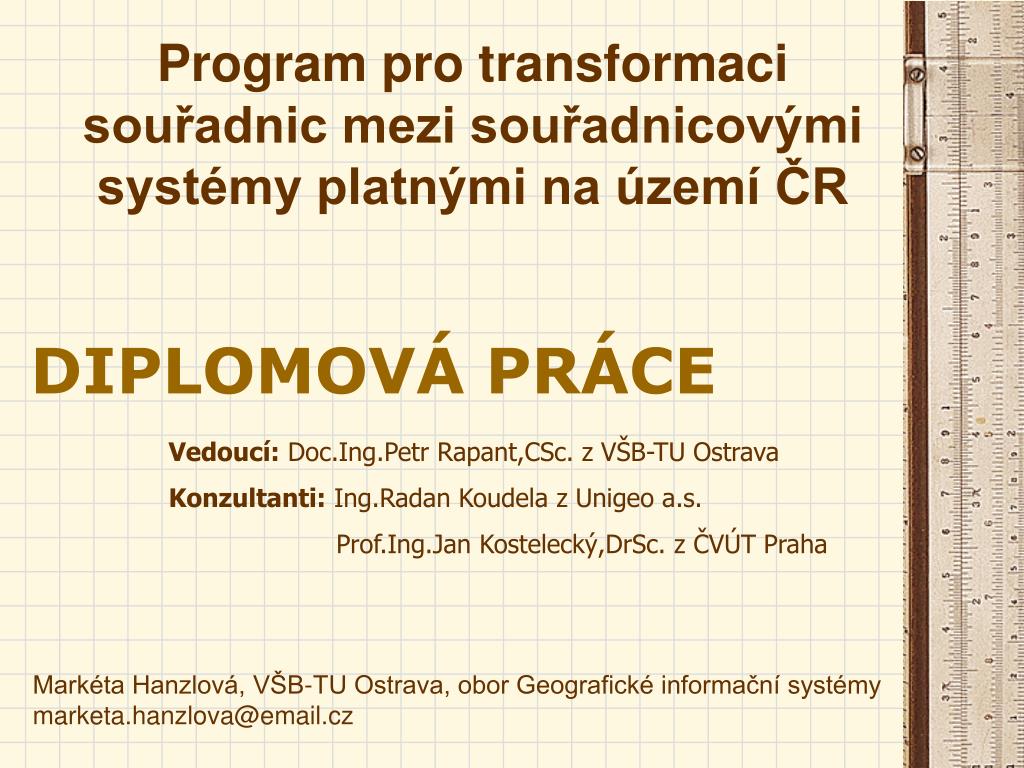

  1. DIPLOMOVÁ PRÁCE Program pro transformaci souřadnic mezi souřadnicovými systémy platnými na území ČR Vedoucí: Doc.Ing.Petr Rapant,CSc. z VŠB-TU Ostrava Konzultanti: Ing.Radan Koudela z Unigeo a.s. Prof.Ing.Jan Kostelecký,DrSc. z ČVÚT Praha Markéta Hanzlová, VŠB-TU Ostrava, obor Geografické informační systémy marketa.hanzlova@email.cz

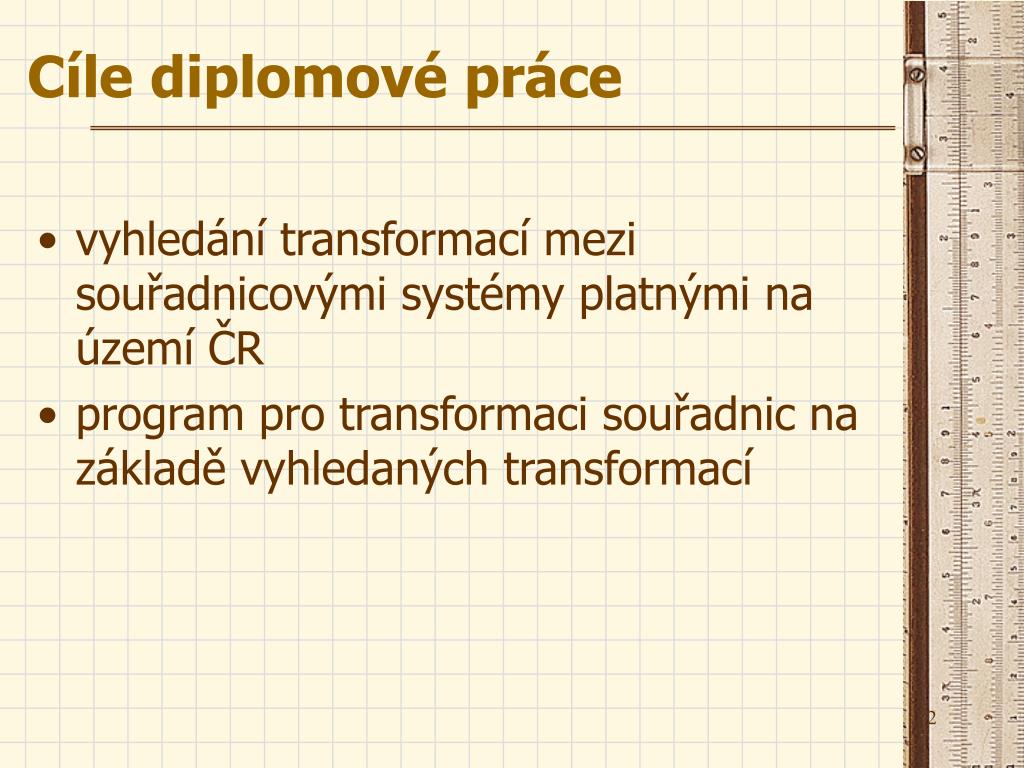

  2. Cíle diplomové práce • vyhledání transformací mezi souřadnicovými systémy platnými na území ČR • program pro transformaci souřadnic na základě vyhledaných transformací

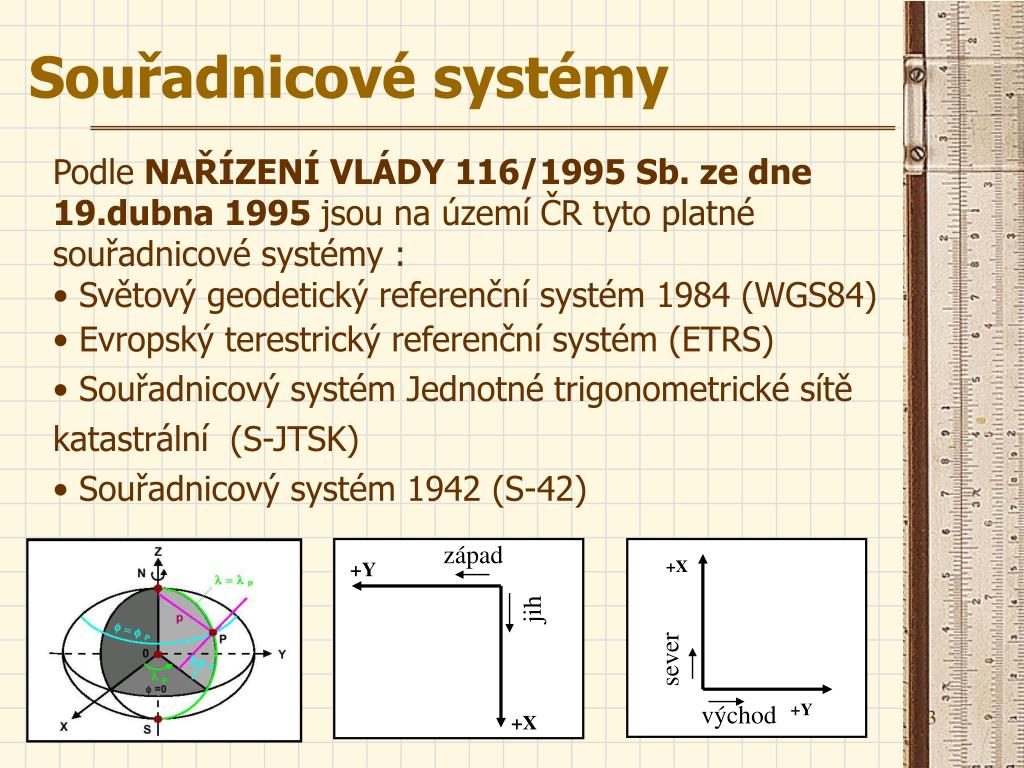

  3. +X západ +Y jih sever východ +Y +X Souřadnicové systémy • Podle NAŘÍZENÍ VLÁDY 116/1995 Sb. ze dne 19.dubna 1995 jsou na území ČR tyto platné souřadnicové systémy : • Světový geodetický referenční systém 1984 (WGS84) • Evropský terestrický referenční systém (ETRS) • Souřadnicový systém Jednotné trigonometrické sítě katastrální (S-JTSK) • Souřadnicový systém 1942 (S-42)

  4. elipsoid Bessel a = 6 377 397,15508 m b = 6 356 078,96290 m elipsoid WGS-84 a = 6 378 137 m b = 6 356 752,31425 m S-JTSK WGS-84 (y,x) (R,D’) (S,D) (U,V) (,,Hel)JTSK (X,Y,Z)JTSK Transformace [1/3] Transformace WGS-84  S-JTSK Transformace S-JTSK  WGS-84 (,,Hel)WGS (X,Y,Z)JTSK (,,Hel)JTSK (X,Y,Z)WGS (U,V) (S,D) (R,D’) (X,Y,Z)WGS (y,x) (,,Hel)WGS

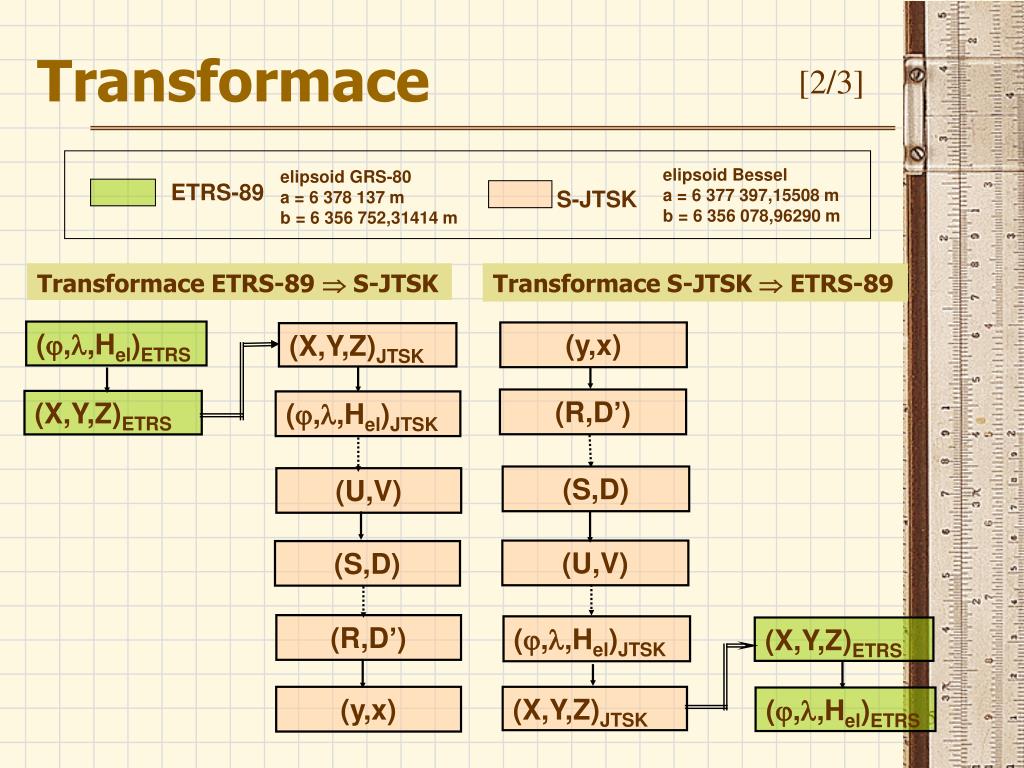

  5. elipsoid Bessel a = 6 377 397,15508 m b = 6 356 078,96290 m elipsoid GRS-80 a = 6 378 137 m b = 6 356 752,31414 m ETRS-89 S-JTSK (,,Hel)ETRS (y,x) (X,Y,Z)JTSK (R,D’) (X,Y,Z)ETRS (,,Hel)JTSK (S,D) (U,V) (U,V) (S,D) (R,D’) (,,Hel)JTSK (X,Y,Z)ETRS (y,x) (X,Y,Z)JTSK (,,Hel)ETRS Transformace [2/3] Transformace ETRS-89  S-JTSK Transformace S-JTSK  ETRS-89

  6. (x,y) (y,x) (X,Y,Z)JTSK (,,Hel)S42 (,,Hel)JTSK (R,D’) (X,Y,Z)S42 (U,V) (S,D) (S,D) (U,V) (X,Y,Z)S42 (R,D’) (,,Hel)S42 (,,Hel)JTSK (y,x) (X,Y,Z)JTSK (x,y) Transformace [3/3] elipsoid Krasovského a = 6 378 245 m b = 6 356 863,01877 m elipsoid Bessel a = 6 377 397,15508 m b = 6 356 078,96290 m S-42 S-JTSK Transformace S-42  S-JTSK Transformace S-JTSK  S-42

  7. Transformační programy [1/4] název: WGS84 autor: Hrdina, Z., ČVUT fakulta elektrotechnická transformace: WGS-84 => S-JTSK

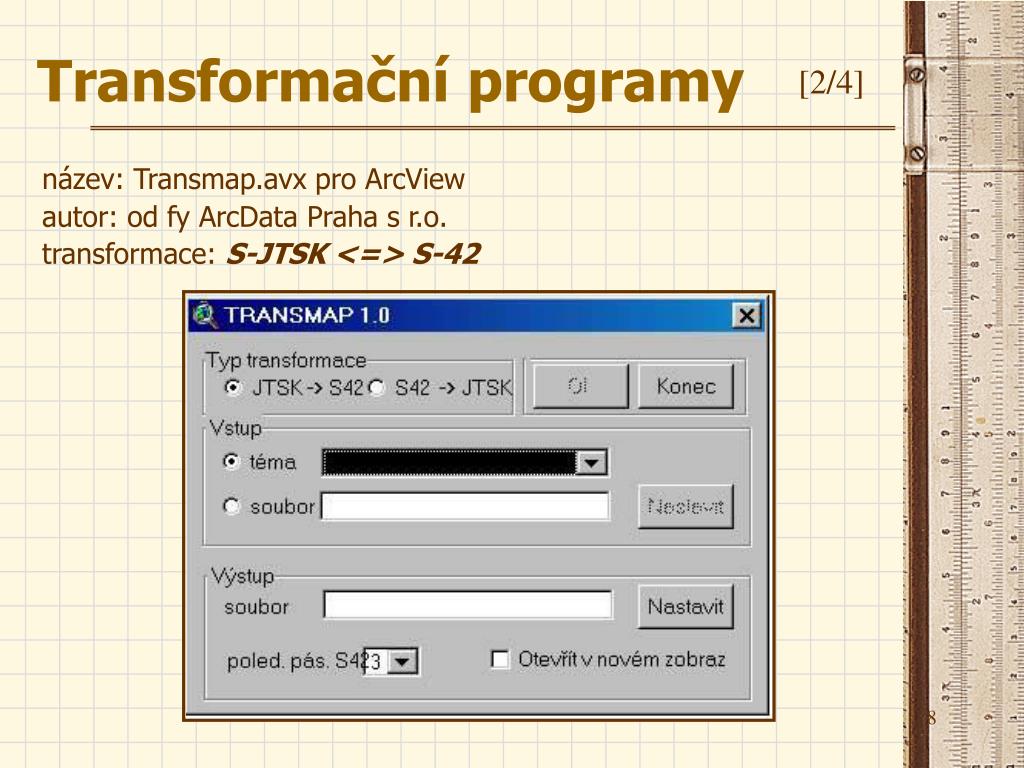

  8. Transformační programy [2/4] název: Transmap.avx pro ArcView autor: od fy ArcData Praha s r.o. transformace: S-JTSK <=> S-42

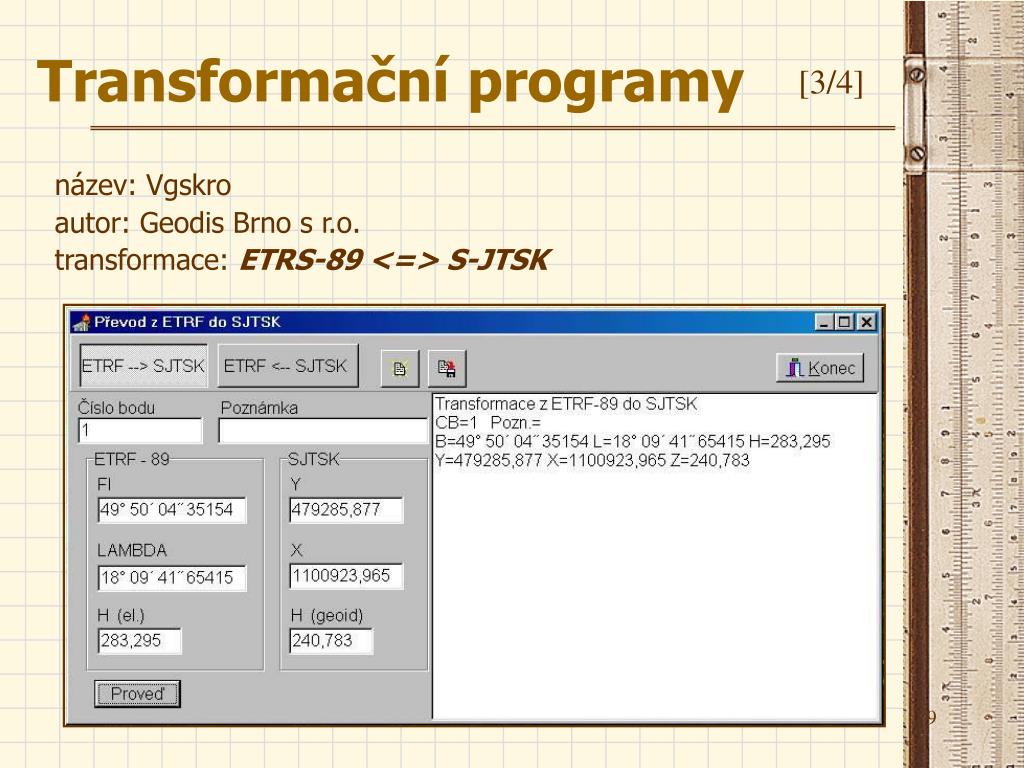

  9. Transformační programy [3/4] název: Vgskro autor: Geodis Brno s r.o. transformace: ETRS-89 <=> S-JTSK

  10. Transformační programy [4/4] název: (pouze upravený zdrojový kód) autor: Vojtek, D., VŠB-TU HGF transformace: WGS-84 <=> S-JTSK

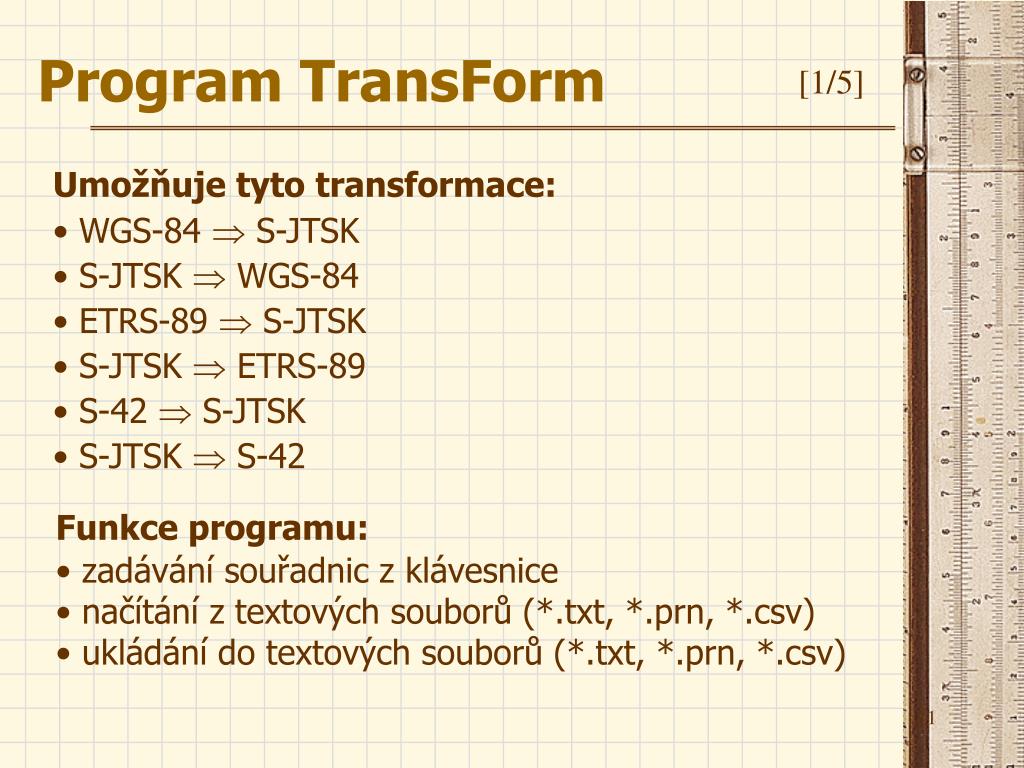

  11. Program TransForm [1/5] • Umožňuje tyto transformace: • WGS-84  S-JTSK • S-JTSK  WGS-84 • ETRS-89  S-JTSK • S-JTSK  ETRS-89 • S-42  S-JTSK • S-JTSK  S-42 • Funkce programu: • zadávání souřadnic z klávesnice • načítání z textových souborů (*.txt, *.prn, *.csv) • ukládání do textových souborů (*.txt, *.prn, *.csv)

  12. Program TransForm [2/5]

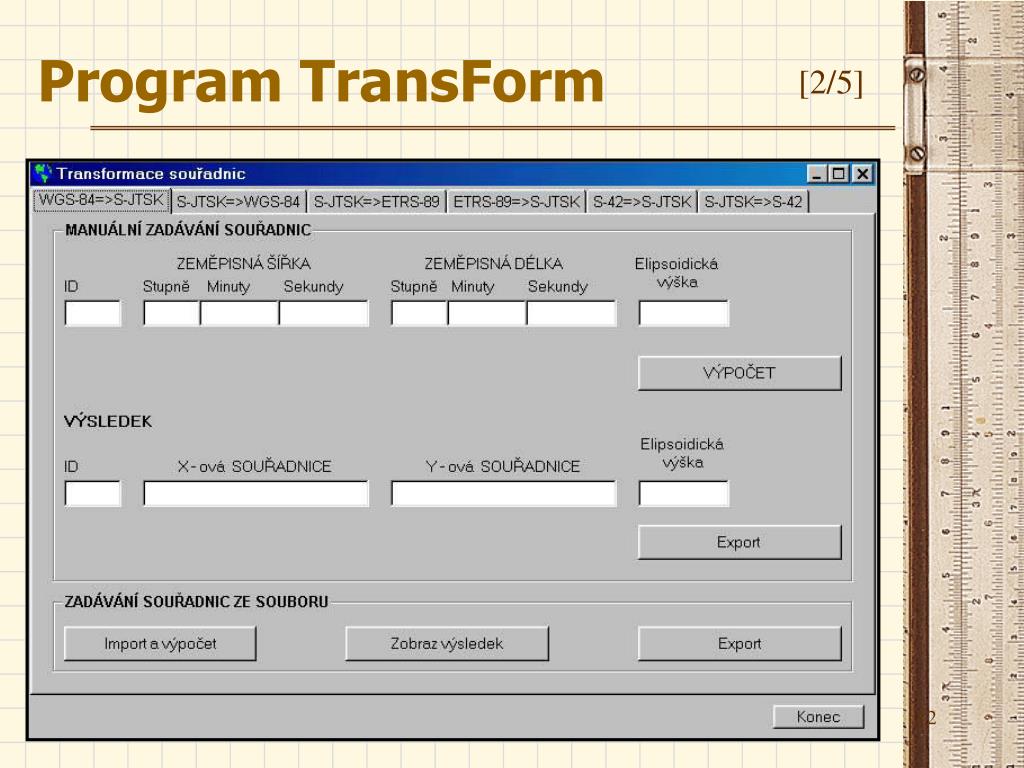

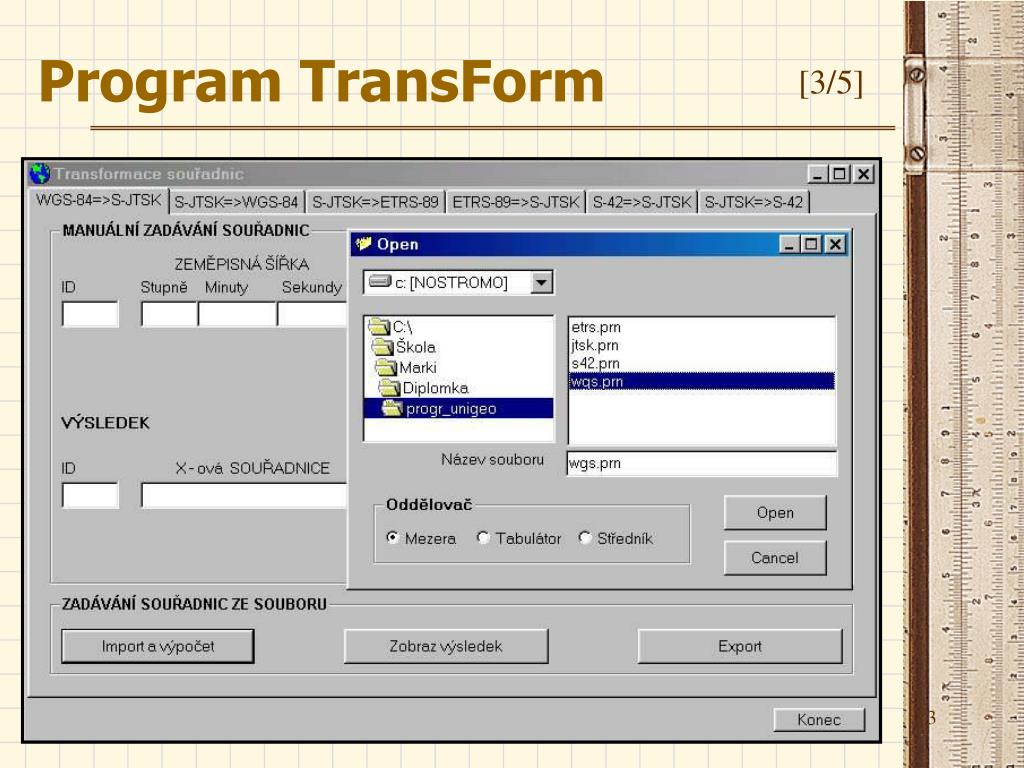

  13. Program TransForm [3/5]

  14. Program TransForm [4/5]

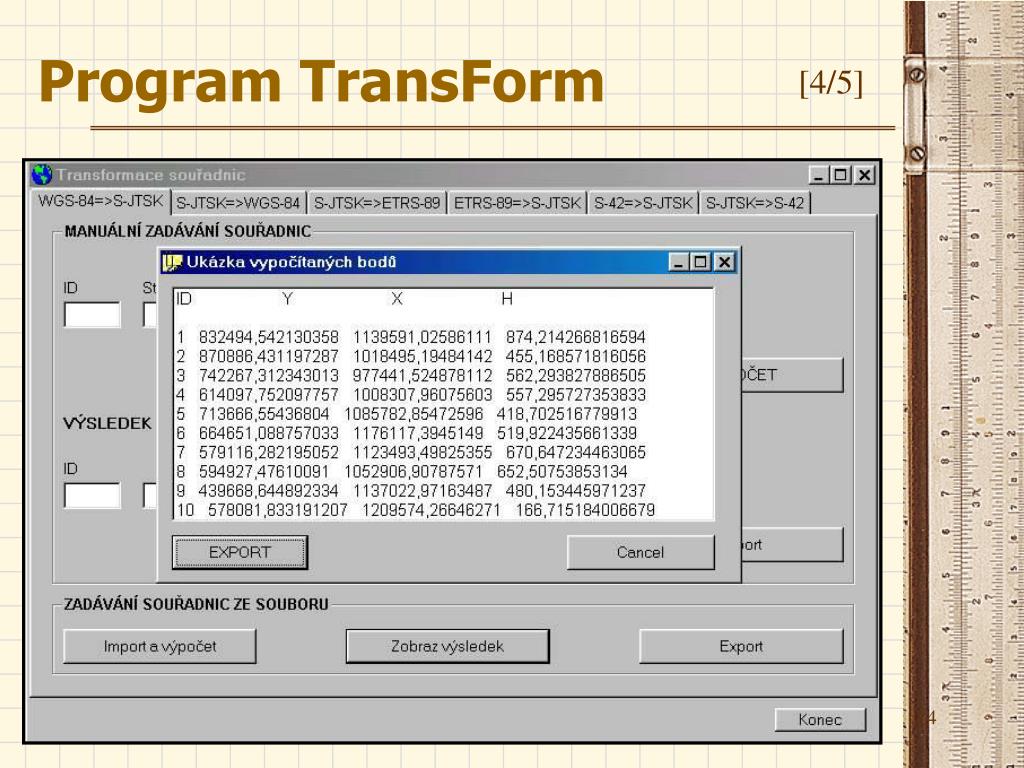

  15. Program TransForm [5/5]

  16. Srovnávací analýza [1/6] • transformační programy • identické body v systémech S-JTSK, S-42, ETRS-89, ITRF-97 Parametry • odchylka v X-ové, Y-ové souřadnici: X, Y • odchylka v zeměpisné šířce, zeměpisné délce: ,  • výpočet střední kvadratické chyby (RMSError) pro každý bod • celková přesnost programu - vyjádřená pomocí celkové střední kvadratické chyby (Total RMSError)

  17. Srovnávací analýza [2/6] • Transformace:WGS-84  S-JTSK • Porovnávané programy: • WGS84 • Vojtek (zdroj kód) • TransForm Výsledek

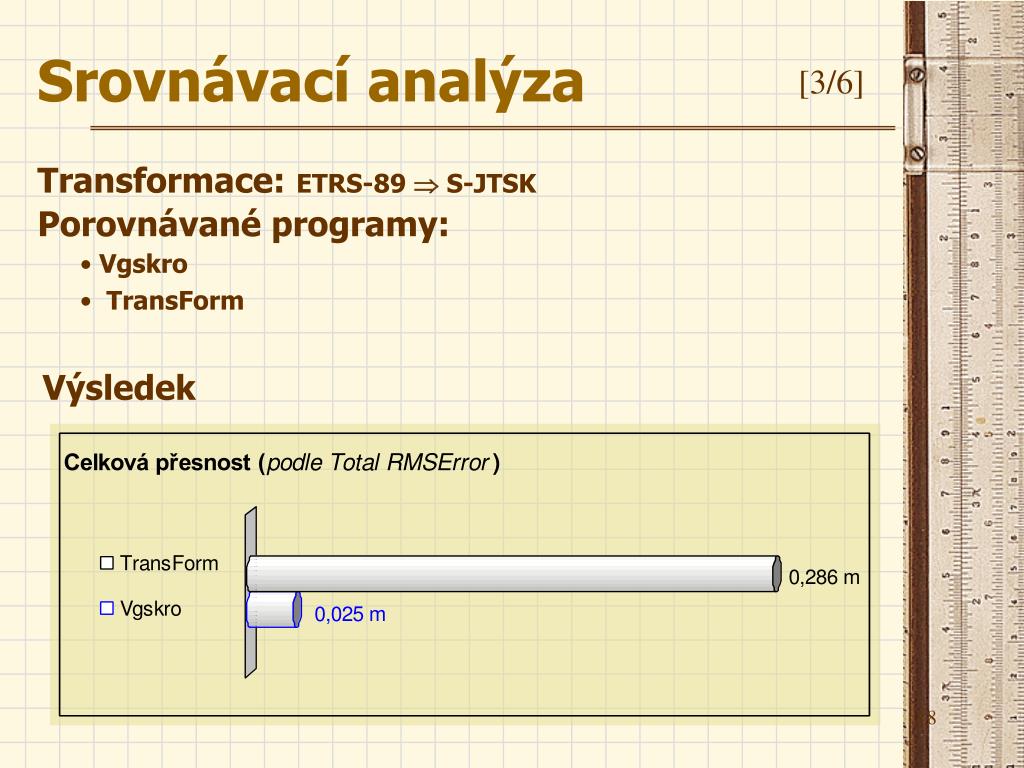

  18. Srovnávací analýza [3/6] • Transformace:ETRS-89  S-JTSK • Porovnávané programy: • Vgskro • TransForm Výsledek

  19. Srovnávací analýza [4/6] • Transformace:S-JTSK ETRS-89 • Porovnávané programy: • Vgskro • TransForm Výsledek

  20. Srovnávací analýza [5/6] • Transformace:S-JTSK S-42 • Porovnávané programy: • Transmap • TransForm Výsledek

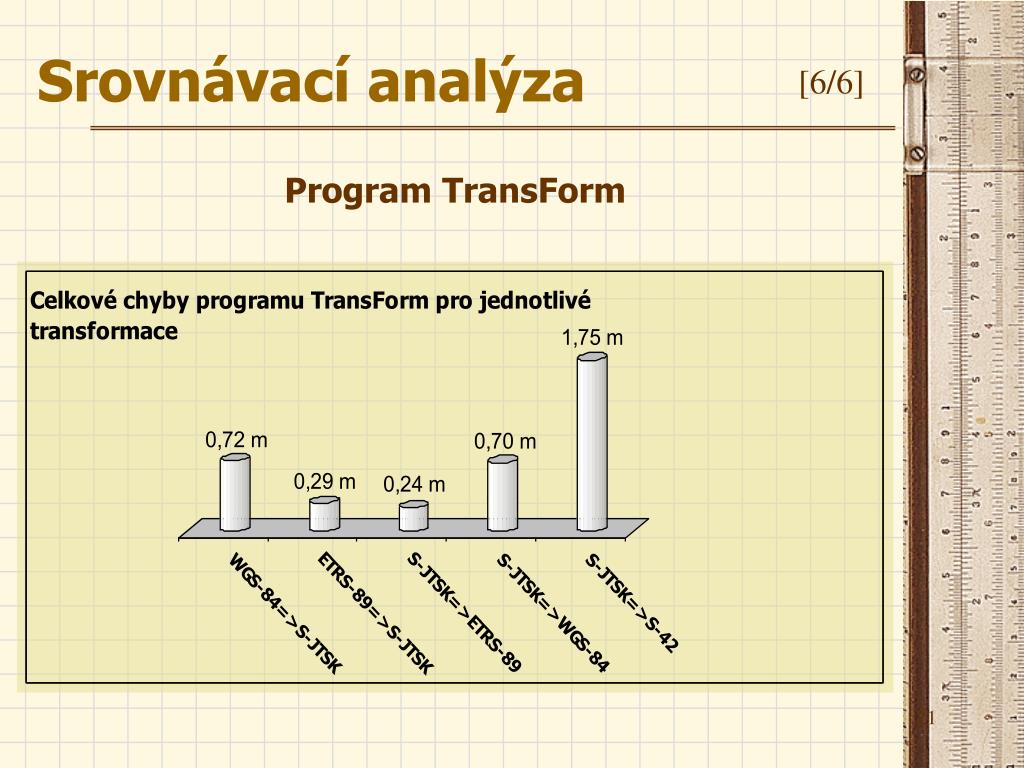

  21. Srovnávací analýza [6/6] Program TransForm

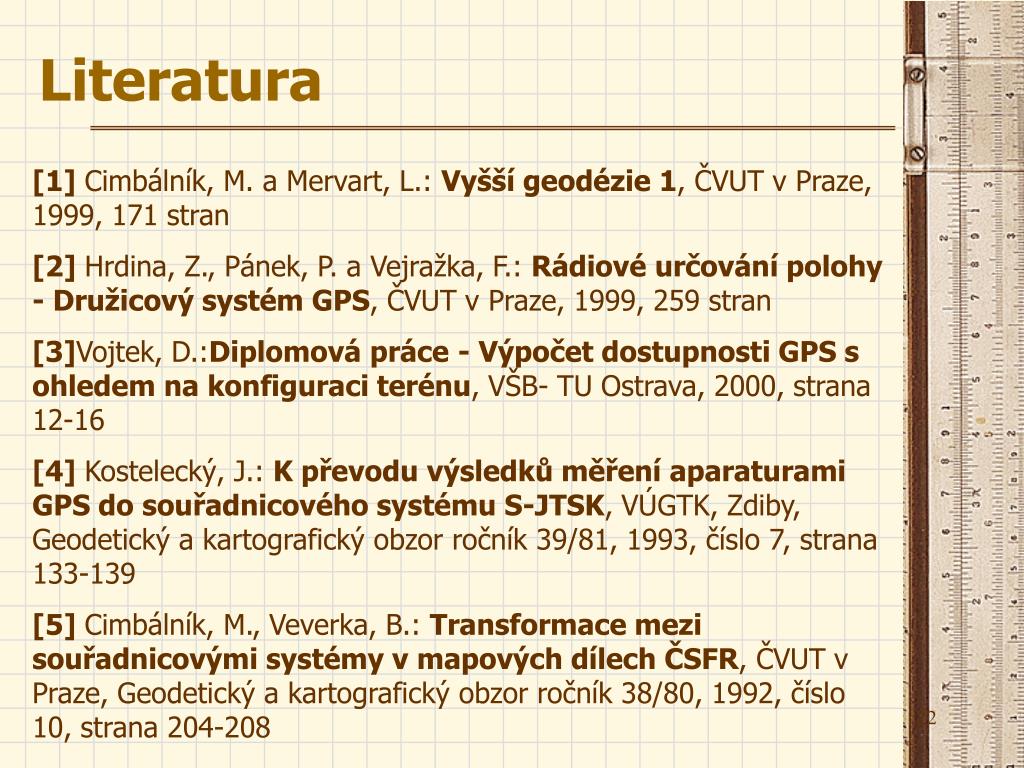

  22. Literatura [1] Cimbálník, M. a Mervart, L.: Vyšší geodézie 1, ČVUT v Praze, 1999, 171 stran [2] Hrdina, Z., Pánek, P. a Vejražka, F.: Rádiové určování polohy - Družicový systém GPS, ČVUT v Praze, 1999, 259 stran [3]Vojtek, D.:Diplomová práce- Výpočet dostupnosti GPS s ohledem na konfiguraci terénu, VŠB- TU Ostrava, 2000, strana 12-16 [4] Kostelecký, J.: K převodu výsledků měření aparaturami GPS do souřadnicového systému S-JTSK, VÚGTK, Zdiby, Geodetický a kartografický obzor ročník 39/81, 1993, číslo 7, strana 133-139 [5] Cimbálník, M., Veverka, B.: Transformace mezi souřadnicovými systémy v mapových dílech ČSFR, ČVUT v Praze, Geodetický a kartografický obzor ročník 38/80, 1992, číslo 10, strana 204-208

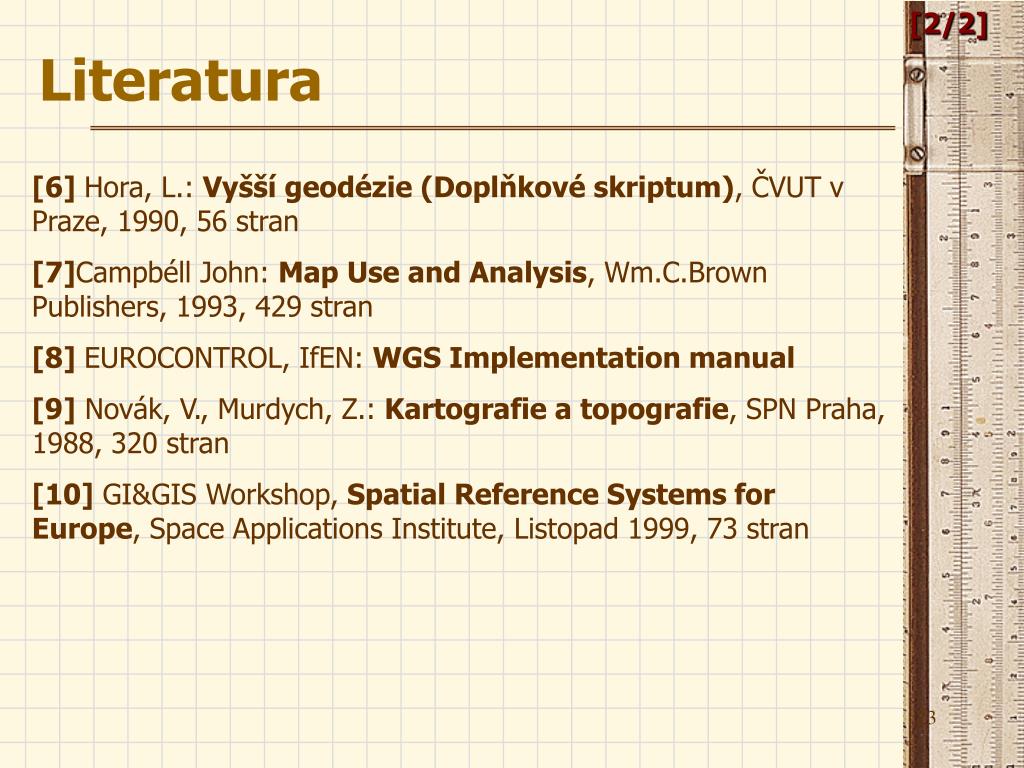

  23. [2/2] Literatura [6] Hora, L.: Vyšší geodézie (Doplňkové skriptum), ČVUT v Praze, 1990, 56 stran [7]Campbéll John: Map Use and Analysis, Wm.C.Brown Publishers, 1993, 429 stran [8] EUROCONTROL, IfEN: WGS Implementation manual [9]Novák, V., Murdych, Z.: Kartografie a topografie, SPN Praha, 1988, 320 stran [10] GI&GIS Workshop, Spatial Reference Systems for Europe, Space Applications Institute, Listopad 1999, 73 stran
