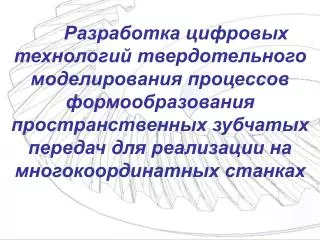

Разработка цифровых технологий твердотельного моделирования процессов формообразования пространственных зубчатых передач для реализации на многокоординатных станках


Руководитель проекта: твердотельного моделирования процессов формообразования пространственных зубчатых передач для реализации на многокоординатных станках

Карачаровский Владимир Юрьевич, директор НПЦ «КОНГИП», к.т.н., доцент каф. ТММ

Исполнитель проекта:

Рязанов Сергей Анатольевич,заведующий лабораторией «Компьютерная графика» кафедры НГК

ООО НПЦ «КОНГИП», Тел./факс: (8452) 43-65-14, E-mail: [email protected]


8 845 2 43 65 14 52 74 03 e mail kongip @ overta ru kongip @ mail ru rafa @ sstu ru

Контактная информация твердотельного моделирования процессов формообразования пространственных зубчатых передач для реализации на многокоординатных станках

Тел./факс: 8 (845-2) 43-65-14, 52-74-03E-mail:[email protected]@[email protected]


Описание проекта твердотельного моделирования процессов формообразования пространственных зубчатых передач для реализации на многокоординатных станках

Предлагаемая компьютерная технология позволяет получить огибающую поверхность в виде виртуального следа твердотельного объекта (инструмента), проходящего сквозь сплошную среду заготовки, сформированную в виде цифрового множества ограничивающих граней.

Применение данной методики в сфере зубообработки предполагает задание формы производящей поверхности инструмента и параметров относительных движений, как в однопараметрических, так и в многокоординатных схемах обработки.

ООО НПЦ «КОНГИП», Тел./факс: (8452) 43-65-14, E-mail: [email protected]


Описание проекта твердотельного моделирования процессов формообразования пространственных зубчатых передач для реализации на многокоординатных станках

Макрохарактеристики полученных поверхностей оцениваются при помощи 3D-методов компьютерной графики.

Микрохарактеристики поверхностей оцениваются на основе анализа зазоров между введенными в контакт зубьями в пределах активного участка зацепления.

ООО НПЦ «КОНГИП», Тел./факс: (8452) 43-65-14, E-mail: [email protected]


Описание проекта твердотельного моделирования процессов формообразования пространственных зубчатых передач для реализации на многокоординатных станках

Оптимизация качественных характеристик синтезируемого зацепления, достигается виртуальной корректировкой движений в многокоординатной обработке, а также изменением геометрии производящей поверхности инструмента и положения относительно заготовки.

Применение алгоритмов включает предварительный этап в виде расчета геометрических форм заготовок и начальных наладок станков.

ООО НПЦ «КОНГИП», Тел./факс: (8452) 43-65-14, E-mail: [email protected]


Нарезание зубьев гипоидной шестерни

ООО НПЦ «КОНГИП», Тел./факс: (8452) 43-65-14, E-mail: [email protected]


Нарезание зубьев гипоидного колеса

ООО НПЦ «КОНГИП», Тел./факс: (8452) 43-65-14, E-mail: [email protected]


Сфера применения колеса

Пространственные зубчатые передачи широко востребованы практически во всех видах современной техники и в первую очередь в автотранспортном и сельскохозяйственном машиностроении, станкостроении, редукторостроении и т.д.

ООО НПЦ «КОНГИП», Тел./факс: (8452) 43-65-14, E-mail: [email protected]


Нарезание зубьев червячного колеса

ООО НПЦ «КОНГИП», Тел./факс: (8452) 43-65-14, E-mail: [email protected]


Преимущества разработки колеса

Возможность ускоренного промышленного освоения современных технологических процессов изготовления зубчатых передач на многокоординатном оборудовании, а также создание новых разновидностей пространственных зубчатых передач .

Аналоги основаны на применении сложного математического аппарата, привязанного, как правило, к конкретному виду станочного оборудования.

ООО НПЦ «КОНГИП», Тел./факс: (8452) 43-65-14, E-mail: [email protected]


Анализ пятна контакта колеса

ООО НПЦ «КОНГИП», Тел./факс: (8452) 43-65-14, E-mail: [email protected]


Перспективы развития разработки колеса

Переход к компьютерным технологиям твердотельного моделирования процессов формообразования позволит виртуально воспроизводить и оптимизировать как традиционные, так и многокоординатные методы обработки различных изделий со сложной геометрической формой рабочих поверхностей и обеспечить ускоренное освоение производства таких изделий
