Presentation Transcript


Ppp isdn atm sdh

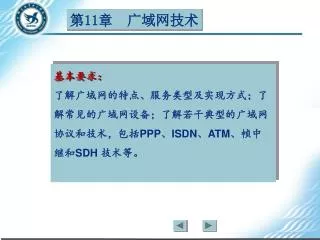

第11章 广域网技术

基本要求:

了解广域网的特点、服务类型及实现方式;了解常见的广域网设备;了解若干典型的广域网协议和技术,包括PPP、ISDN、ATM、帧中继和SDH 技术等。


Ppp isdn atm sdh

第11章 广域网技术

  • 教学重点和难点:

    • 广域网标准;

    • 广域网连接的选择;

    • 典型的广域网协议和技术,包 括PPP、ISDN、ATM、帧中继和SDH 技术等;


Ppp isdn atm sdh

1.1.1 广域网定义

11.1广域网概述

广域网是一个地理覆盖范围超过局域网的数据通信网络。如果说局域网技术主要是为实现共享资源这个目标而服务,那么广域网则主要是为了实现广大范围内的远距离数据通信,因此广域网在网络特性和技术实现上与局域网存在明显的差异。


Ppp isdn atm sdh

11.1 广域网概述

广域网的主要特性包括

  • 广域网运行在超出局域网地理范围的区域内;

  • 使用各种类型的串行连接来接入广泛地理领域内的带宽;

  • 连接分布在广泛地理领域内的设备;

  • 使用电信运营商的服务。


Ppp isdn atm sdh

11.1.2广域网设备

11.1 广域网概述

  • 路由器(Router)

  • WAN交换机(Switch)

  • 调制解调器(Modem)

  • 通信服务器(Communication Server)


Ppp isdn atm sdh

11.1.2 广域网标准

11.1 广域网概述

物理层协议

数据链路层协议

网络层协议


Ppp isdn atm sdh

11.1.3 广域网帧封装格式

11.1 广域网概述

  • 点对点协议

  • 串行线路互联协议

  • HDLC

  • X.25/平衡式链路访问程序

  • 帧中继

  • ATM

  • Cisco/IETF

  • 综合业务数字网


Ppp isdn atm sdh

11.1.4 广域网连接的选择

11.1 广域网概述

  • 专线连接与DDN接入

  • 分组交换连接

  • 电路交换连接

  • 信元交换

  • 拨号、电缆和无线服务


Ppp isdn atm sdh

11.1.5 如何选择适当的广域网技术

11.1 广域网概述

实用性

带宽

费用

可管理性

可靠性

考虑因素


Ppp isdn atm sdh

11.1.6 数据报和虚电路

表11-4 数据报与虚电路子网的比较


Ppp isdn atm sdh

电话网包括:

11.2 电话网

公用电话交换网

计算机交换分机

点到点通信


Ppp isdn atm sdh

11.3数字数据网(DDN)

11.3.1 DDN概述

数字数据网(Digital Data Network,DDN)是利用数字信道提供半永久性连接电路,以传输数据信号为主的数据传输网络。通过该网络可为最终用户提供全程端到端数字数据业务(是指为公用电信网内部用户提供点到点或点到多点数字专用电路)。


Ppp isdn atm sdh

11.3.2 DDN的组成

11.3 数字数据网(DDN)

本地传输系统

DDN节点

局间传输及网同步系统

网络管理系统


Ppp isdn atm sdh

11.4.1 ISDN概述

11.4 ISDN

综合业务数字网(Integrated Service Digital Network ,简称ISDN)是基于现有的电话网络来实现数字传输服务的标准,与后来提出的宽带ISDN相对应。传统的ISDN又被称为窄带(Narrowed)ISDN即N-ISDN,简称ISDN。


Ppp isdn atm sdh

11.4.1 ISDN 的组成

I

S

D

N

I

S

D

N

NT2

(PBX)

TE1

NT1

公用网络

或专用网络

T

S

U

TE2

TA

R

图11.4 ISDN 的基本组成

11.4 ISDN


Ppp isdn atm sdh

11.4 ISDN

物理层

ISDN和OSI模型

数据链路层

网络层


Ppp isdn atm sdh

通路是提供业务用的具有标准传输速率的传输信道。

通路有两种主要类型。一种类型是信息通路,为用户传送各种信息流;另一种是信令通路。

11.4 ISDN

1. 通 路


Ppp isdn atm sdh

11.4 ISDN

1. 接口结构

基 本 接 口(BRI)

一次群速率接口(PRI)


Ppp isdn atm sdh

11.5.1 什么是分组交换网

11.5 分组交换网

分组交换采用存储/转发交换技术,分组是交换处

理和传送的对象。先将发信端发送的数据分成固

定长度的分组,然后在网络中经各分组交换机逐

级“存储/转发”。最终到达收信终端。

分组交换提供数据报和虚电路两种服务。


Ppp isdn atm sdh

11.5.3 分组交换网的组成

11.5 分组交换网

分组交换机

通信传输线路

用户接入设备


Ppp isdn atm sdh

11.6.1 帧中继概述

11.6帧中继

帧中继技术继承了X.25提供统计复用功能和

采用虚电路交换的优点,但是简化了可靠传输和差错控制机制,将那些用于保证数据可靠性传输的任务如流量控制和差错控制等委托给用户终端或本地节点机来完成,从而在减少网络时延的同时降低了通信成本。


Ppp isdn atm sdh

FR交换机

FRAD

FR交换机

FR交换机

FR交换机

FR 终端

LAN

路由器

帧中继网络

图11.6 帧中继网络

11.6帧中继


Ppp isdn atm sdh

11.6.1 帧中继特点

11.6帧中继

  • 帧中继采用统计复用技术为用户提供共享的网络资源,提高了网络资源的利用率。

  • 帧中继在OSI模型中仅实现物理层和链路层的核心功能,有效的降低了网络时延。

  • 帧中继提供了较高的传输质量。


Ppp isdn atm sdh

11.7 同步数字体系 (SDH)技术

SDH是一种基于光纤的传输网络它具有传输速率高、传输带宽大等特点,SDH不仅适用于光纤,也适用于微波和卫星传输,并且其网络管理功能大大增强,是目前广域网中普遍采用的技术。


Ppp isdn atm sdh

习 题

  • 一、名词解释

  • 广域网

  • 2. ISDN

  • 3. 分组交换网

  • 4. 帧中继

  • 5. SDH


Ppp isdn atm sdh

习 题

二、简答题

1. 广域网接入需要有哪些网络设备?

2. 广域网协议有哪几种?

3. 广域网连接有哪几种类型?

4. DDN网络有哪几部分组成?

5. ISDN有何特点?

6. ISDN的两种基本速率服务指什么?

7. 分组交换网有哪几部分组成?

8. 帧中继有什么特点?

9. SDH有哪些特点?
