Presentation Transcript


4

“구글의안드로이드 프로그래밍” 4강 요약 정리

서강대학교 게임교육원 게임소프트웨어 개발학과 김성애


4

Chapter 04

애플리케이션의 구조와 사용자 인터페이스

02. Intent receiver

Service

Content provider

01. ACTIVITY

03. 프로세스

라이프 사이클

07. 후킹, 이벤트, 테마

04. 화면 구성 요소들의

계층구조

05. 레이아웃 객체

06. XML을 이용한 화면 디자인


4

Chapter 04

애플리케이션의 구조와 사용자 인터페이스

02. Intent receiver

Service

Content provider

01. ACTIVITY

03. 프로세스

라이프 사이클

07. 후킹, 이벤트, 테마

04. 화면 구성 요소들의

계층구조

05. 레이아웃 객체

06. XML을 이용한 화면 디자인


4

01. ACTIVITY

ACTIVITY란 윈도우 OS의 ‘윈도우’와 같은

애플리케이션의 화면을 칭한다.

윈도우 OS처럼 안드로이드 애플리케이션도

여러 개의 ACTIVITY를 가질 수 있다.


4

01. ACTIVITY

ACTIVITY

SYSTEM

ACTIVITY는 UI COMPONET를 화면에 표시하고

시스템, 유저와 프로세싱 한다.

USER


4

01. ACTIVITY

새로운 화면이 열리면 이전화면은

히스토리스택[Task stack]에

저장된다.


4

+ 액티비티 라이프 사이클

01. ACTIVITY

액티비티 생성


4

+ 액티비티 라이프 사이클

01. ACTIVITY

onCreate()

액티비티가 생성될 때

처음 호출되는 메소드.

리소스를 초기화한다.


4

+ 액티비티 라이프 사이클

01. ACTIVITY

onStart()

ACTIVITY가 사용자에게

보여줄 준비가 되었을

때 호출된다.


4

+ 액티비티 라이프 사이클

01. ACTIVITY

onResume()

ACTIVITY STACK의

맨 위에 있다.

사용자의 입력처리가

가능할 때 호출된다.


4

+ 액티비티 라이프 사이클

01. ACTIVITY

액티비티 활성화


4

+ 액티비티 라이프 사이클

01. ACTIVITY

다른 액티비티가

위로 올 경우


4

+ 액티비티 라이프 사이클

01. ACTIVITY

onPause()

데이터의 저장,

애니메이션의 중지,

CPU소비 중단 수행.

이전 액티비티가

Resume되기 전 호출

된다.


4

+ 액티비티 라이프 사이클

01. ACTIVITY

액티비티가 최상위로

온다.


4

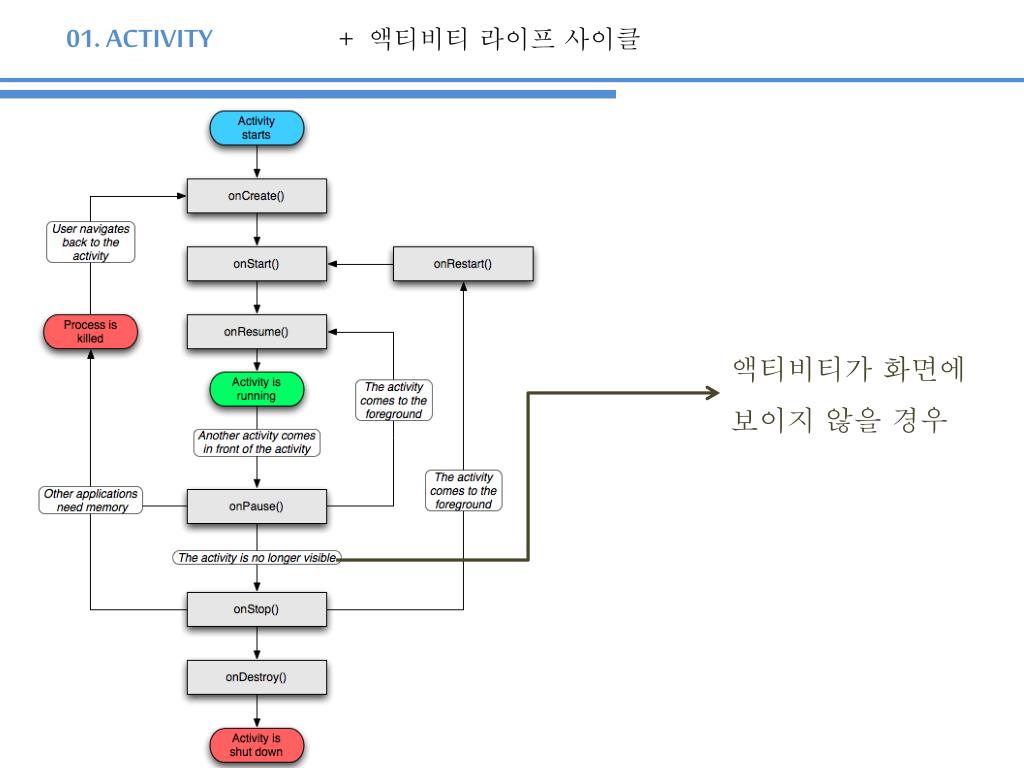

+ 액티비티 라이프 사이클

01. ACTIVITY

액티비티가 화면에

보이지 않을 경우


4

+ 액티비티 라이프 사이클

01. ACTIVITY

onStop()

액티비티가스택의

최상위에 있지 않으므로

보여지지 않는다.


4

+ 액티비티 라이프 사이클

01. ACTIVITY

Stop된 ACTIVITY가

다시 최상위 화면으로

올 경우


4

+ 액티비티 라이프 사이클

01. ACTIVITY

onRestart()

ACTIVITY가 멈췄을

경우에 재시작하고자

할 때 호출된다.


4

+ 액티비티 라이프 사이클

01. ACTIVITY

onDestroy()

호출되면 ACTIVITY를

파기한다.


4

+ 액티비티 라이프 사이클

01. ACTIVITY

다른 어플리케이션에서

메모리가 필요할 때


4

+ 액티비티 라이프 사이클

01. ACTIVITY

프로세스가 종료된다.


4

+ 액티비티 라이프 사이클

01. ACTIVITY

유저가 해당

ACTIVITY로

돌아가고자 할 때


4

+ INTENT

01. ACTIVITY

ACTIVITY

ACTIVITY

ACTIVITY

intent

INTENT란 안드로이드에서 화면과 화면사이를 이동할 때 쓰는 클래스로 어플리케이션이 해야 하는 정보가 담겨있다.


4

Chapter 04

애플리케이션의 구조와 사용자 인터페이스

02. Intent receiver

Service

Content provider

01. ACTIVITY

03. 프로세스

라이프 사이클

07. 후킹, 이벤트, 테마

04. 화면 구성 요소들의

계층구조

05. 레이아웃 객체

06. XML을 이용한 화면 디자인


4

Chapter 04

애플리케이션의 구조와 사용자 인터페이스

02. Intent receiver

Service

Content provider

01. ACTIVITY

03. 프로세스

라이프 사이클

07. 후킹, 이벤트, 테마

04. 화면 구성 요소들의

계층구조

05. 레이아웃 객체

06. XML을 이용한 화면 디자인


4

02. Intent receiver, Service, Content provider


4

02. Intent receiver, Service, Content provider

INTENT Receiver란 네트워크 접속의 활성화나 전화가 걸려오는 등 외부에서 이벤트가 발생했을 때 처리하기 위해 사용된다.

Notification Manager를 이용해서 사용자에게 어떤 일이 발생했는지를 알려준다.


4

02. Intent receiver, Service, Content provider

ACTIVITY

ACTIVITY

ACTIVITY

SERVICE

Service는 화면으로 보여지는 것과 상관 없이 오랫동안 존재하면서 실행되는 코드이다.

Activity의 Context.startService()문장을 실행하면 해당 서비스를 멈출 때까지 Service로 실행한다.


4

02. Intent receiver, Service, Content provider

APPLICATION

APPLICATION

Data Sharing

Content Provider 클래스를 이용하면 애플리케이션에서 SQLite데이터베이스에 저장하지 않고 데이터를 저장하거나 다른 애플리케이션과 데이터를 공유할 수 있다.


4

Chapter 04

애플리케이션의 구조와 사용자 인터페이스

02. Intent receiver

Service

Content provider

01. ACTIVITY

03. 프로세스

라이프 사이클

07. 후킹, 이벤트, 테마

04. 화면 구성 요소들의

계층구조

05. 레이아웃 객체

06. XML을 이용한 화면 디자인


4

Chapter 04

애플리케이션의 구조와 사용자 인터페이스

02. Intent receiver

Service

Content provider

01. ACTIVITY

03. 프로세스

라이프 사이클

07. 후킹, 이벤트, 테마

04. 화면 구성 요소들의

계층구조

05. 레이아웃 객체

06. XML을 이용한 화면 디자인


4

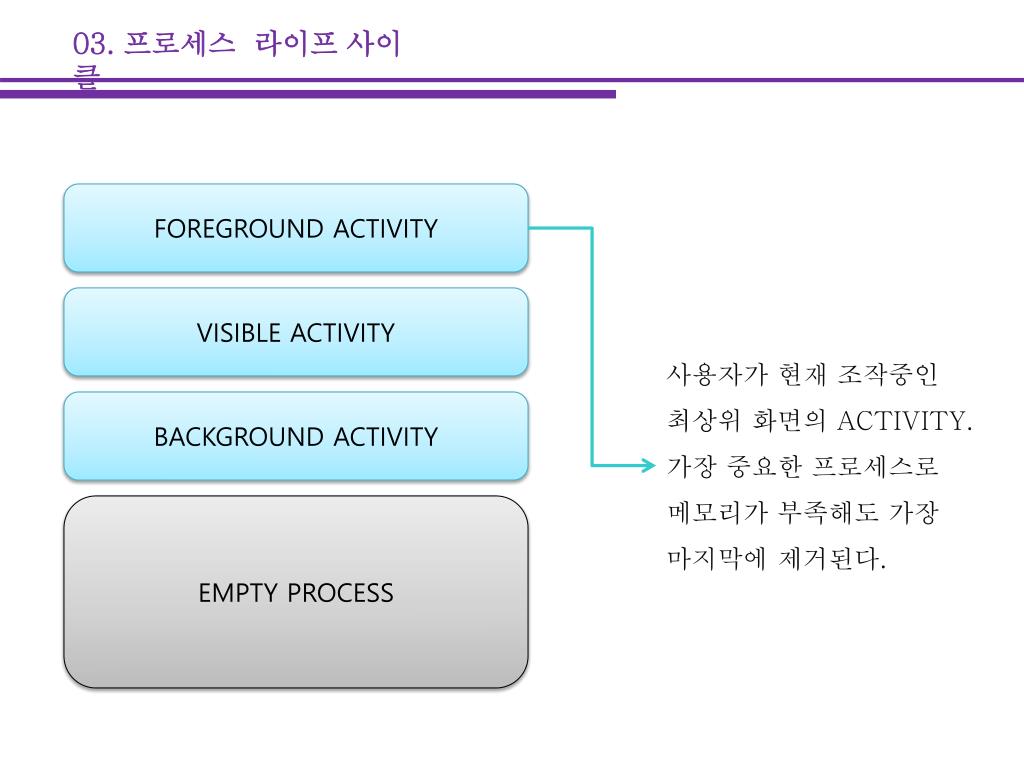

03. 프로세스 라이프 사이클

FOREGROUND ACTIVITY

VISIBLE ACTIVITY

사용자가 현재 조작중인

최상위 화면의 ACTIVITY.

가장 중요한 프로세스로

메모리가 부족해도 가장

마지막에 제거된다.

BACKGROUND ACTIVITY

EMPTY PROCESS


4

03. 프로세스 라이프 사이클

FOREGROUND ACTIVITY

VISIBLE ACTIVITY

사용자 화면에는 보여지지만

최상위화면이 아닌 화면.

FOREGROUND ACTIVITY

다음으로 중요하다.

BACKGROUND ACTIVITY

EMPTY PROCESS


4

03. 프로세스 라이프 사이클

FOREGROUND ACTIVITY

VISIBLE ACTIVITY

사용자에게 보여지지 않고

멈춘 화면. 상위, 차상위

프로세스가 메모리 요구 시

제거된다.

BACKGROUND ACTIVITY

EMPTY PROCESS


4

03. 프로세스 라이프 사이클

FOREGROUND ACTIVITY

VISIBLE ACTIVITY

Service, BroadcastReceiver

클래스와 같이 ACTIVITY도 없고

애플리케이션 컴포넌트도 없는

것을 EMPTY PROCESS라고

한다. 메모리가 부족해지면

시스템에 의해 즉시 제거된다.

BACKGROUND ACTIVITY

EMPTY PROCESS


4

Chapter 04

애플리케이션의 구조와 사용자 인터페이스

02. Intent receiver

Service

Content provider

01. ACTIVITY

03. 프로세스

라이프 사이클

07. 후킹, 이벤트, 테마

04. 화면 구성 요소들의

계층구조

05. 레이아웃 객체

06. XML을 이용한 화면 디자인


4

Chapter 04

애플리케이션의 구조와 사용자 인터페이스

02. Intent receiver

Service

Content provider

01. ACTIVITY

03. 프로세스

라이프 사이클

07. 후킹, 이벤트, 테마

04. 화면 구성 요소들의

계층구조

05. 레이아웃 객체

06. XML을 이용한 화면 디자인


4

+ View

04. 화면 구성 요소들의 계층구조

View 클래스는 직사각형 형태의

레이아웃과 각종 정보를 저장하는 자료구조이다.

화면의 크기, 레이아웃, 그리기, 포커스 변화, 스크롤링과 키 처리 등을 위해 사용된다.

VIEW


4

+ ViewGroup

04. 화면 구성 요소들의 계층구조

VIEW

ViewGroup은 다양한 형태의 View들의 집합이다.

ViewGroup은 View안에 또 다른 View를 포함하는 구조적 형태를 지원한다.

VIEW

VIEW

VIEW

VIEW


4

+ 트리구조의 사용자 인터페이스

04. 화면 구성 요소들의 계층구조

안드로이드에서는 Activity의 UI를 View와 ViewGroup의 트리구조를 이용하여 구성한다.

각 ViewGroup은 가용 공간 계산 후 하위의 View를 배치한다.


4

+ LayoutParams

04. 화면 구성 요소들의 계층구조

LayoutParams의 서브 클래스는

뷰 객체들을 어떻게 그려야 하는 지에 대한 정보를 부모 객체에게 알려준다.

각 하위 요소들은 부모의 속성에 맞는 LayoutParams를 정의해야 한다. 모든 뷰그룹은 가로,세로,여백, 테두리 속성을 가지고 있다.


4

+ LayoutParams

04. 화면 구성 요소들의 계층구조

WRAP_CONTENT

FILL_PARENT

  • WRAP_CONTENT

  • 콘텐츠를 표시하는 데

  • 필요한 최소한의 크기로

  • 그린다.

  • FILL_PARENT

  • 부모 객체와의 패딩(여백)

  • 을 제외한 나머지 모든

  • 공간을 차지한다.


4

Chapter 04

애플리케이션의 구조와 사용자 인터페이스

02. Intent receiver

Service

Content provider

01. ACTIVITY

03. 프로세스

라이프 사이클

07. 후킹, 이벤트, 테마

04. 화면 구성 요소들의

계층구조

05. 레이아웃 객체

06. XML을 이용한 화면 디자인


4

Chapter 04

애플리케이션의 구조와 사용자 인터페이스

02. Intent receiver

Service

Content provider

01. ACTIVITY

03. 프로세스

라이프 사이클

07. 후킹, 이벤트, 테마

04. 화면 구성 요소들의

계층구조

05. 레이아웃 객체

06. XML을 이용한 화면 디자인


4

+ FrameLayout

05. 레이아웃 객체

가장 단순한 레이아웃 객체로, 모든 객체들이 화면의 왼쪽 위를 기준으로 그려진다.

기준점을 설정할 수 없으며 특정 객체를 그린 후 다른 객체를 그리면 먼저 그린 객체는 가려진 만큼 지워진다.


4

+ LinearLayout

05. 레이아웃 객체

LinearLayout

LinearLayout은 모든 하위 구성요소를

수직, 수평 형태 중 하나로 정렬하여 그리는 형식이다.

하위 구성 요소들 간의 마진과 정렬,

가중치값을 지정할 수 있다.

Click to add

Name

Comments


4

+ LinearLayout

05. 레이아웃 객체

LinearLayout

LinearLayout

가중치 값은 화면 구성 요소들이 남는 공간을 어떻게 활용할지 결정하는 값으로, 가중치값이 다르면 남는 공간을 가중치 비율별로 배분한다.

Click to add

Click to add

Name

Name

Comments

Comments

가중치 기본 값이 전부 0일 때

Comments에 가중치 값을

1로 주었을 경우


4

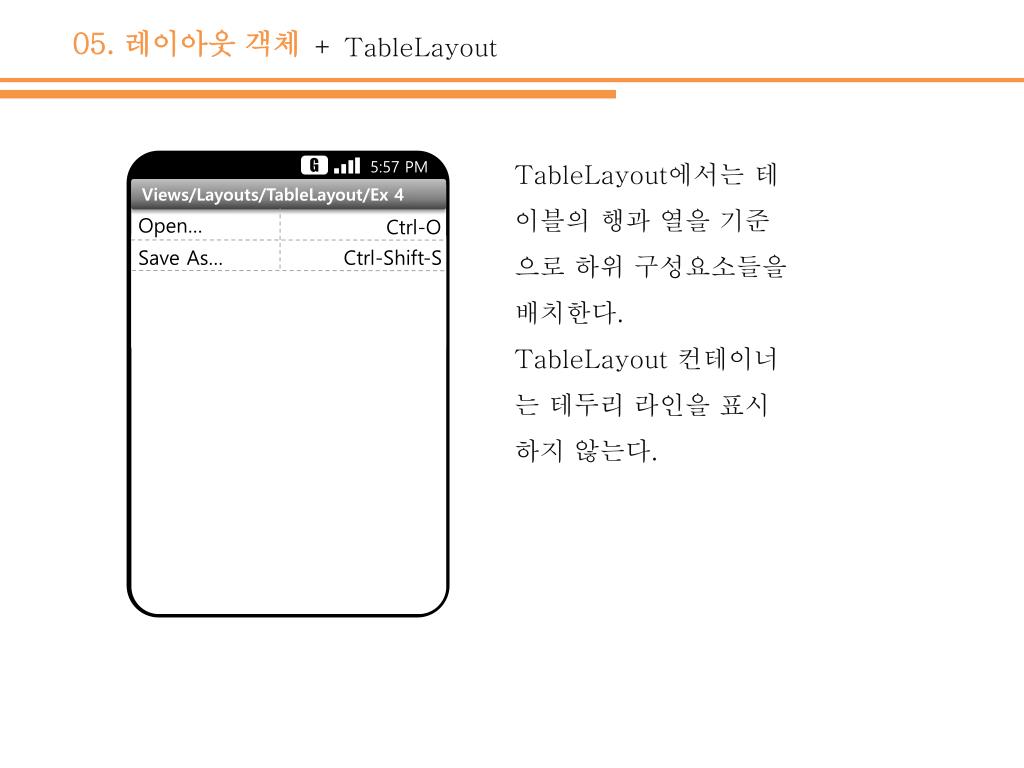

+ TableLayout

05. 레이아웃 객체

TableLayout에서는 테이블의 행과 열을 기준으로 하위 구성요소들을 배치한다.

TableLayout 컨테이너는 테두리 라인을 표시하지 않는다.

5:57 PM

G

Views/Layouts/TableLayout/Ex 4

Open…

Ctrl-O

Save As…

Ctrl-Shift-S


4

+ AbsoluteLayout

05. 레이아웃 객체

(0,0)

(x1,y1)

AbsoluteLayout

AbsoluteLayout에서는 하위 구성 요소들을 화면에 표시하기 위해서 x,y좌표를 직접 설정해주어야 한다.

좌측상단을 기준으로 (0,0)이나 서로 다른 단말기 환경에서는 예상과 다르게 그려질 수 있기 때문에 가급적 사용하지 않는다.

Click to add

Name

(x2,y2)

Comments

(xn,yn)


4

+ RelativeLayout

05. 레이아웃 객체

Views/Layouts/RelativeLayout/Example

Type here:

Cancel

OK

RelativeLayout에서는 하위 구성 요소들이 다른 구성 요소의 상대적인 위치에 그려진다.


4

+ RelativeLayout

05. 레이아웃 객체

RelativeLayout

TextView

Views/Layouts/RelativeLayout/Example

  • Width : fill_parent

  • Height : wrap_content

  • Background : gray

  • Padding : 10

  • ID : label1

  • Width : fill_parent

  • height:

  • wrap_content

  • Text : Type here:

Type here:

Cancel

OK

EditText

Button

  • ID : textEntry

  • Width : fill_parent

  • Height : wrap_content

  • Below : “label1”

Button

  • Width : wrap_content

  • Height : wrap_content

  • toLeft : “okButton”

  • alignTop : “okButton”

  • Text : “Cancel”

  • ID : okButton

  • Width : wrap_content

  • Height : wrap_content

  • Below : “textEntry”

  • alignParentRight : true

  • marginLeft : 10

  • Text : “OK”


4

Chapter 04

애플리케이션의 구조와 사용자 인터페이스

02. Intent receiver

Service

Content provider

01. ACTIVITY

03. 프로세스

라이프 사이클

07. 후킹, 이벤트, 테마

04. 화면 구성 요소들의

계층구조

05. 레이아웃 객체

06. XML을 이용한 화면 디자인


4

Chapter 04

애플리케이션의 구조와 사용자 인터페이스

02. Intent receiver

Service

Content provider

01. ACTIVITY

03. 프로세스

라이프 사이클

07. 후킹, 이벤트, 테마

04. 화면 구성 요소들의

계층구조

05. 레이아웃 객체

06. XML을 이용한 화면 디자인


4

06. XML을 이용한 화면 디자인

화면 디자인을 하드 코딩하는 번거로운 작업을 피하기 위해 화면디자인을 XML파일로 표현하고 프로그램 소스와 분리하여 작업한다.

안드로이드GUI 클래스와 일치하는 태그로 구성되며, 각 클래스들의 메소드와 대부분 유사한 속성을 가지고 있다.

이러한 태그를 엘리먼트라고 하며, 엘리먼트의 속성들은 클래스의 메소드와 유사한 개념이다.

<?xml version = “1.0” encoding = “utf-8”?>

<!– Demonstrate using a relative layout to

create a form -->

<RelativeLayoutxmlns:android = “http://schemas.

android.com/apk/res/android

android:layout_width = “fill_parent”

android:layout_height = “wrap_content”

android:padding = “10px” >

<TextViewandroid:id = “@+id/label”

android:layout_width

android:layou

andro


4

06. XML을 이용한 화면 디자인

Views/Layouts/RelativeLayout/Example

Type here:

Cancel

OK

TextView, EditText, Button, Button

엘리먼트들의 나열 및 설정을 통해 화면 디자인.


4

06. XML을 이용한 화면 디자인

<?xml version=“1.0”encoding=“utf-8”?>

<!-- Demonstrates using a relative layout to create a form -->

<RelativeLayoutxmlns:android=“http://schema.android.com/apk/res/android

android:layout_width = “fill_parent”

android:layout_height= “wrap_content”

android:padding = “10px”>

<TextViewandroid:id=“@+id/label”

android:layout_width=“fill_parent”

android:layout_height= “wrap_content”

android:[email protected]:drawable/editbox_backgroud”

android:[email protected]/label”/>

<EditText id=“@+id/entry”

android:layout_width=“fill_parent”

android:layout_height=“wrap_content”

android:[email protected]:drawable/editbox_backgroud”

android:[email protected]/label”/>


4

06. XML을 이용한 화면 디자인

<Button id=“@+id/ok”

android:layout_width=“wrap_content”

android:layout_height=“wrap_content”

android:[email protected]/entry”

android:layout_alignParentRight=“true”

android:layout_marginLeft=“10px”

android:text=“OK”/>

<Button android:layout_width=“wrap_content”

android:layout_height=“wrap_content”

android:[email protected]/ok”

android:[email protected]/ok”

android:text=“Cancel”/>

<RelativeLayout>


4

Chapter 04

애플리케이션의 구조와 사용자 인터페이스

02. Intent receiver

Service

Content provider

01. ACTIVITY

03. 프로세스

라이프 사이클

07. 후킹, 이벤트, 테마

04. 화면 구성 요소들의

계층구조

05. 레이아웃 객체

06. XML을 이용한 화면 디자인


4

Chapter 04

애플리케이션의 구조와 사용자 인터페이스

02. Intent receiver

Service

Content provider

01. ACTIVITY

03. 프로세스

라이프 사이클

07. 후킹, 이벤트, 테마

04. 화면 구성 요소들의

계층구조

05. 레이아웃 객체

06. XML을 이용한 화면 디자인


4

07. 후킹, 이벤트, 테마


4

07. 후킹, 이벤트, 테마

화면을 구성하는 xml파일 내의 엘리먼트를 자주 접근해야 하기 때문에 애플리케이션 실행중에 텍스트 박스의 내용을 변경하려면 프로그램소스에서 접근해야 한다.

<TextViewandroid:id=“@+id/label”

android:layout_width=“fill_parent”

android:layout_height= “wrap_content”

android:[email protected]:drawable/editbox_backgroud”

android:[email protected]/label”/>

Label아이디가 가리키는 엘리먼트의 주소는

R클래스에 기록된다. R클래스를 살펴보면

엘리먼트를 구할 수 있다.

안드로이드에서 특정 엘리먼트를 검색하는 것을 ‘후킹(hooking)’이라고 한다.

엘리먼트를 검색하는 것은 엘리먼트의 핸들을 얻는 것으로 Activity.findViewById()

메소드를 호출해 화면 엘리먼트의 핸들을 얻는다.


4

07. 후킹, 이벤트, 테마

Public class SendResult extends Activity{

protected void onCreate(Bundle savedValue){

//Listen for button clicks.

Button button = (Button)findViewById(R.id.corky);

button.setonClickListner(mCorkyListener);

}

//Create an anonymous class to act as a button click listner.

Private onClickListenermCorkyListener = new OnClickListener() {

public void onClick(View v) {

Intent data = new Intent();

Data.setAction(“Corky!”);

setResult(RESULT_OK, data);

finish();

}

};

사용자 인터페이스를 위한

이벤트 처리 메소드는 외부에 노출되어 있다.

그러나 버튼과 같은 몇몇

컴포넌트들은 이벤트 처리

메소드가 별도로 제공되지 않기 때문에 왼쪽과 같이 콜백(callback) 메소드를 수동으로 등록해야 이벤트를 처리할 수 있다.


4

07. 후킹, 이벤트, 테마

<!-- AndroidManifest.xml -->

<manifest xmlns:android = http://schemas.android.com/apk/res/android

package = “com.android.home”>

<application android:theme = “android:style/Theme_Black”>

<activity class = “.Home”

</activity>

</application>

</manifest>

5:57 PM

G

Hello, Android

Hello World, HelloAndroid

protected void onCreate(Bundle icicle) {

super.onCreate(icicle);

setTheme(android.R.style.Theme_Light);

setContentView(R.layout.linear_layout_3);

}

//하드코딩을 통해 테마적용

테마는 애플리케이션의 전체적인 분위기를 설정한다. 테마를 설정하려면 ‘AndroidManifest.xml’파일을 수정해야 한다.


4

이미지 출처

https://people.chem.umass.edu/wiki/images

http://androidkr.blogspot.com/2009/03/android-activity-task.html


4

감사합니다.


  • Login
