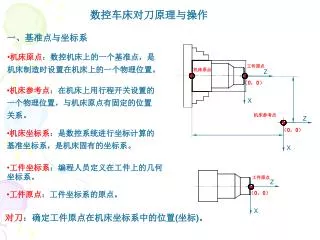

Z. Z. Z. X. X. X. ( 0 , 0 ). 数控车床对刀原理与操作. 一、基准点与坐标系. 机床原点 :数控机床上的一个基准点,是机床制造时设置在机床上的一个物理位置。. 工件原点. 机床原点. 机床参考点 :在机床上用行程开关设置的一个物理位置,与机床原点有固定的位置关系。. 机床参考点. 机床坐标系 :是数控系统进行坐标计算的基准坐标系,是机床固有的坐标系。. ( 0 , 0 ). 工件坐标系 :编程人员定义在工件上的几何坐标系。. 工件原点. 工件原点 :工件坐标系的原点。. ( 0 , 0 ).

scott-miles
Download Presentation

( 0 , 0 )

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

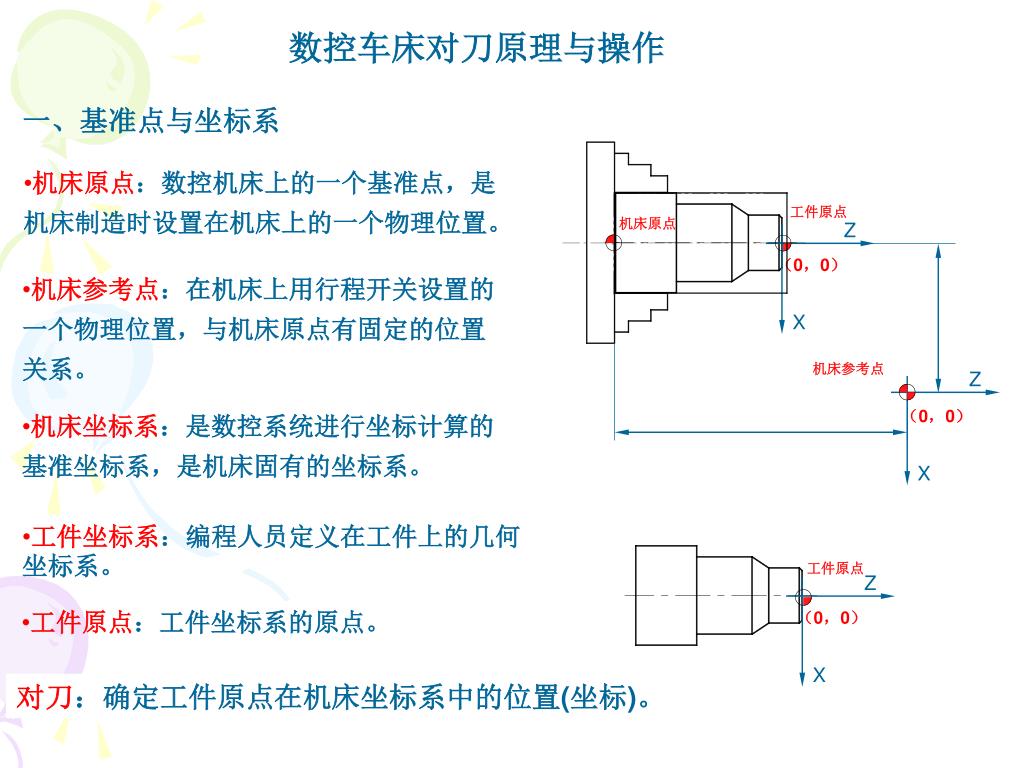

  1. Z Z Z X X X (0,0) 数控车床对刀原理与操作 一、基准点与坐标系 • 机床原点:数控机床上的一个基准点,是机床制造时设置在机床上的一个物理位置。 工件原点 机床原点 • 机床参考点:在机床上用行程开关设置的一个物理位置,与机床原点有固定的位置关系。 机床参考点 • 机床坐标系:是数控系统进行坐标计算的基准坐标系,是机床固有的坐标系。 (0,0) • 工件坐标系:编程人员定义在工件上的几何坐标系。 工件原点 • 工件原点:工件坐标系的原点。 (0,0) 对刀:确定工件原点在机床坐标系中的位置(坐标)。

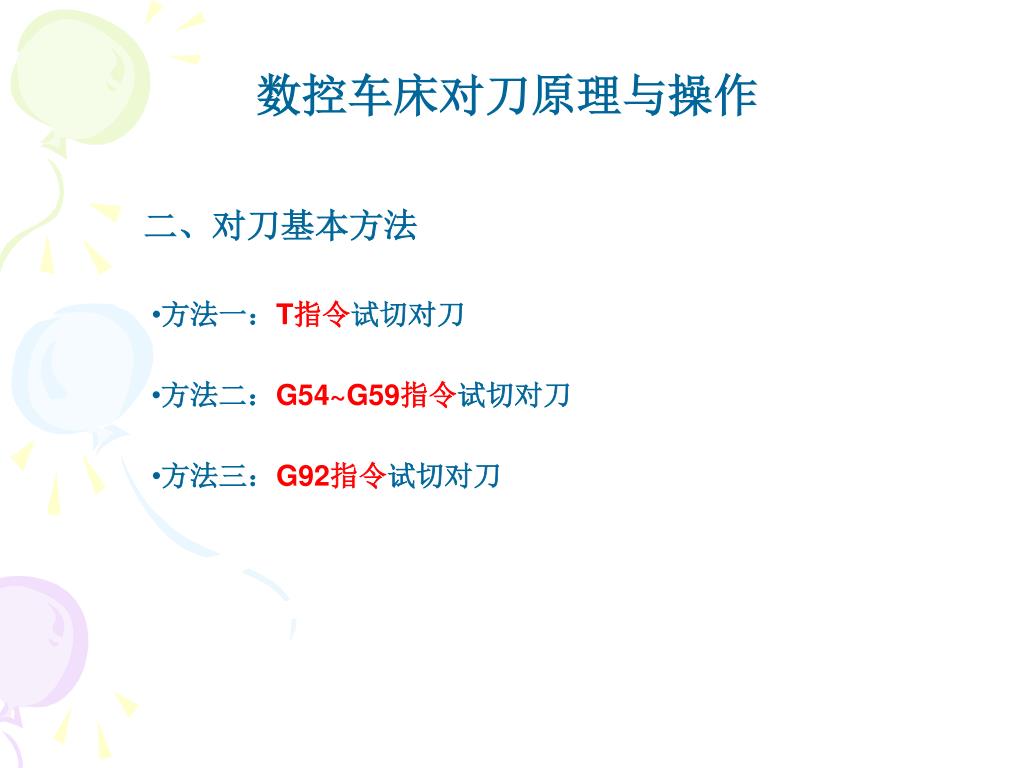

  2. 数控车床对刀原理与操作 二、对刀基本方法 • 方法一:T指令试切对刀 • 方法二:G54~G59指令试切对刀 • 方法三:G92指令试切对刀

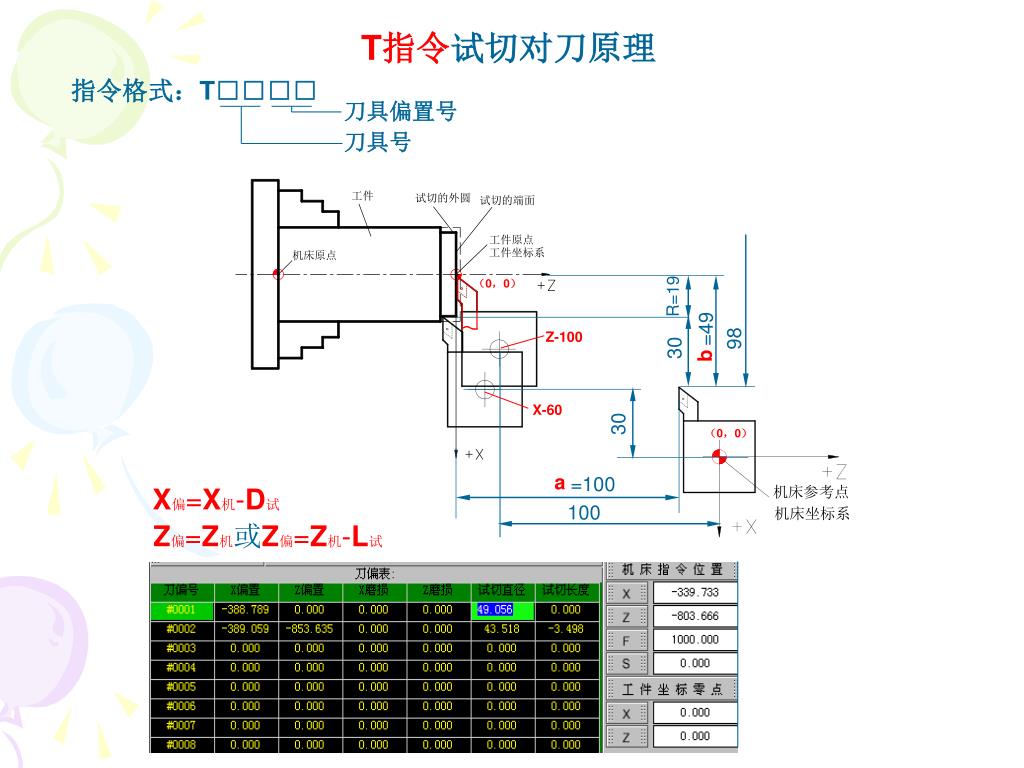

  3. T指令试切对刀原理 指令格式:T□□□□ 刀具偏置号 刀具号 (0,0) R=19 98 30 =49 Z-100 b X-60 30 (0,0) a =100 X偏=X机-D试 100 Z偏=Z机或Z偏=Z机-L试

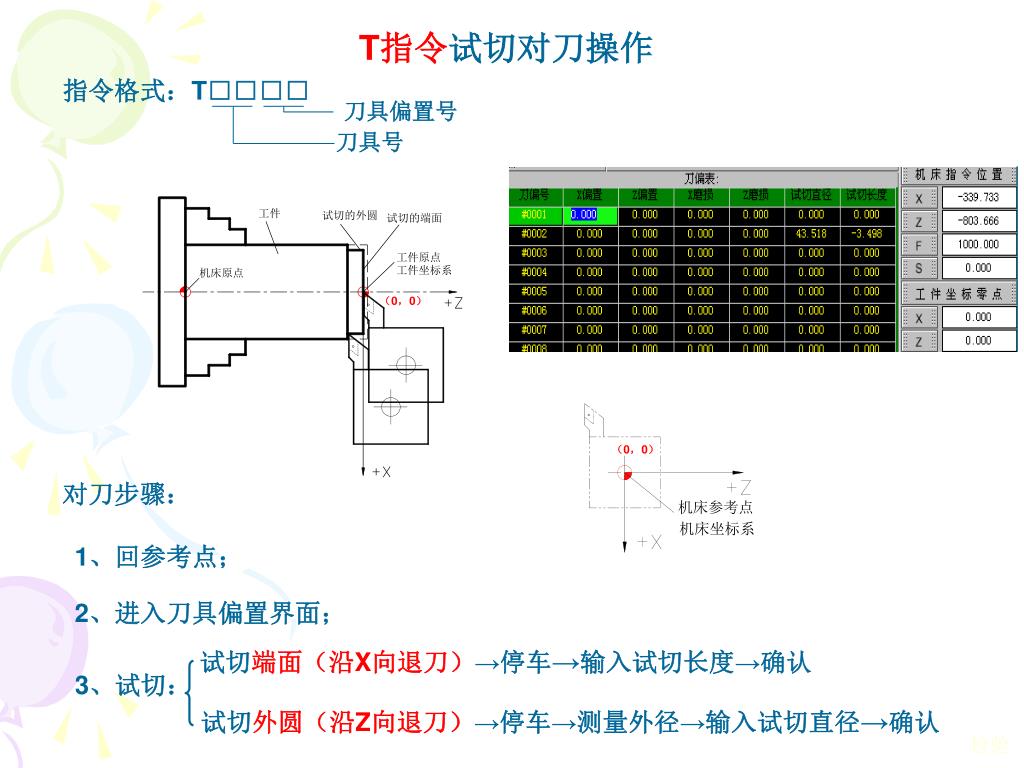

  4. T指令试切对刀操作 指令格式:T□□□□ 刀具偏置号 刀具号 (0,0) (0,0) 对刀步骤: 1、回参考点; 2、进入刀具偏置界面; 试切端面(沿X向退刀)→停车→输入试切长度→确认 3、试切: 试切外圆(沿Z向退刀)→停车→测量外径→输入试切直径→确认 检验

  5. 指令功能: 工件预定坐标系 G54~G59指令试切对刀 X-180 Z-200 R a=90 (0,0) 对刀步骤: b=200 1、回参考点; 2、进入坐标设定界面; 试切端面(沿X向退刀) →停车→输入Z坐标(Z=Z机或Z=Z机-L试)→确认 3、试切: 试切外圆(沿Z向退刀) →停车→测量外径→输入X坐标(X=X机-D试)→确认

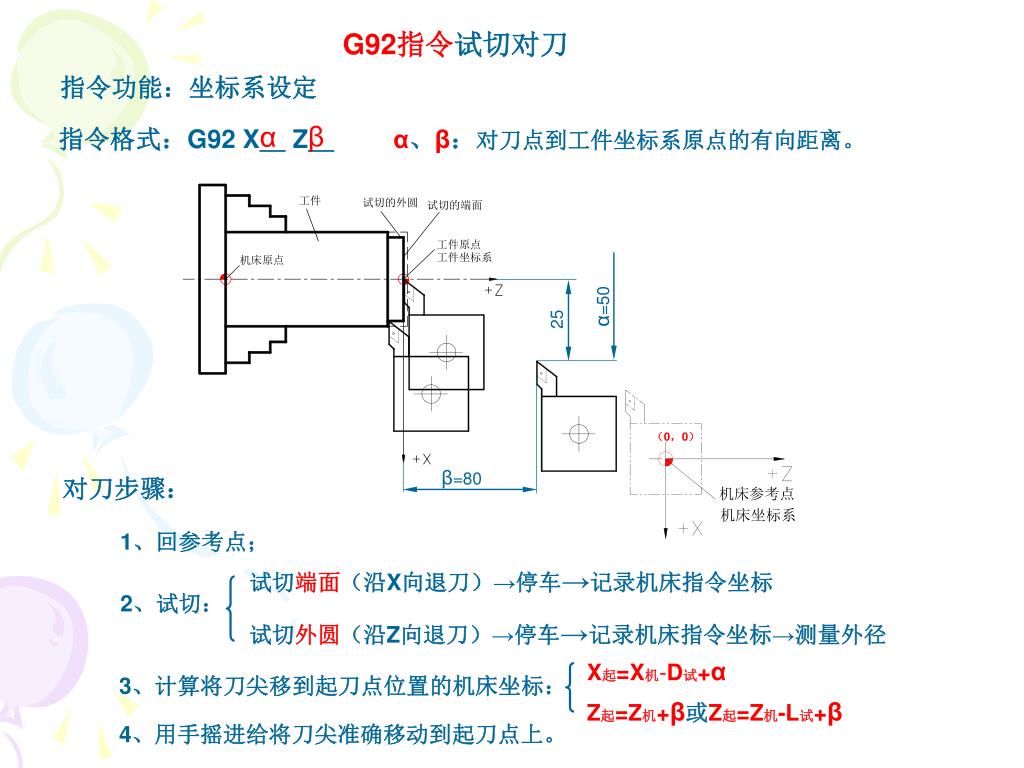

  6. β α 指令格式:G92 X_ Z_ G92指令试切对刀 指令功能:坐标系设定 α、β:对刀点到工件坐标系原点的有向距离。 α=50 25 (0,0) β=80 对刀步骤: 1、回参考点; 试切端面(沿X向退刀)→停车→记录机床指令坐标 2、试切: 试切外圆(沿Z向退刀)→停车→记录机床指令坐标→测量外径 X起=X机-D试+α 3、计算将刀尖移到起刀点位置的机床坐标: Z起=Z机+β或Z起=Z机-L试+β 4、用手摇进给将刀尖准确移动到起刀点上。

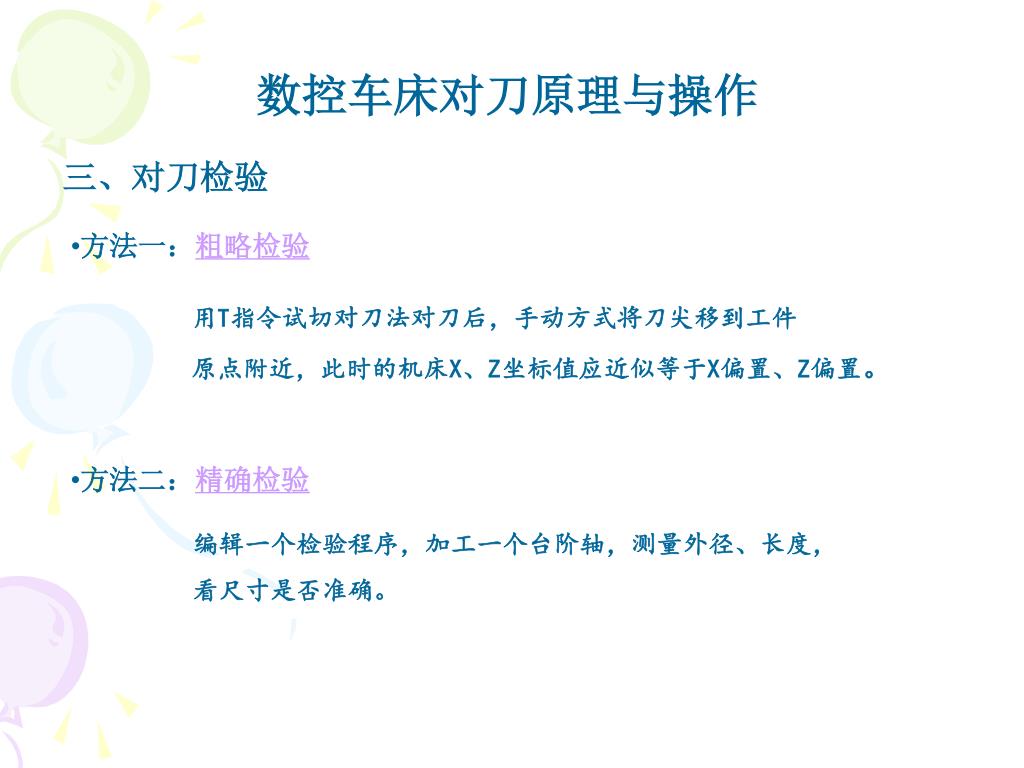

  7. 数控车床对刀原理与操作 三、对刀检验 • 方法一:粗略检验 用T指令试切对刀法对刀后,手动方式将刀尖移到工件 原点附近,此时的机床X、Z坐标值应近似等于X偏置、Z偏置。 • 方法二:精确检验 编辑一个检验程序,加工一个台阶轴,测量外径、长度, 看尺寸是否准确。

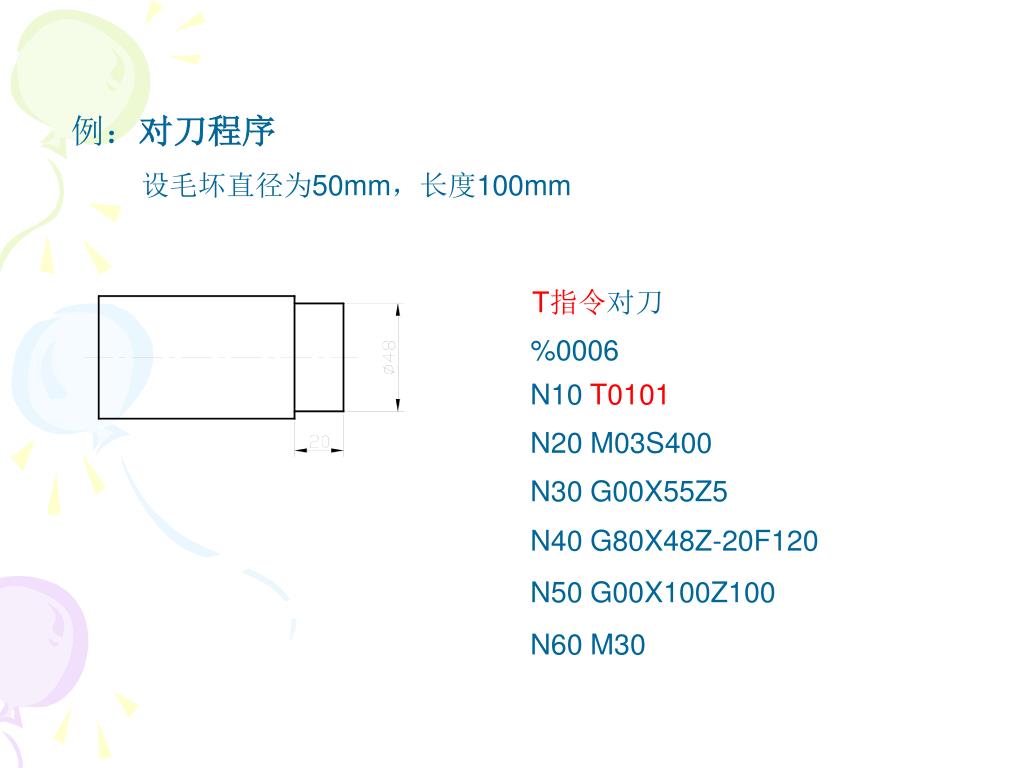

  8. 例:对刀程序 设毛坏直径为50mm,长度100mm T指令对刀 %0006 N10 T0101 N20 M03S400 N30 G00X55Z5 N40 G80X48Z-20F120 N50 G00X100Z100 N60 M30

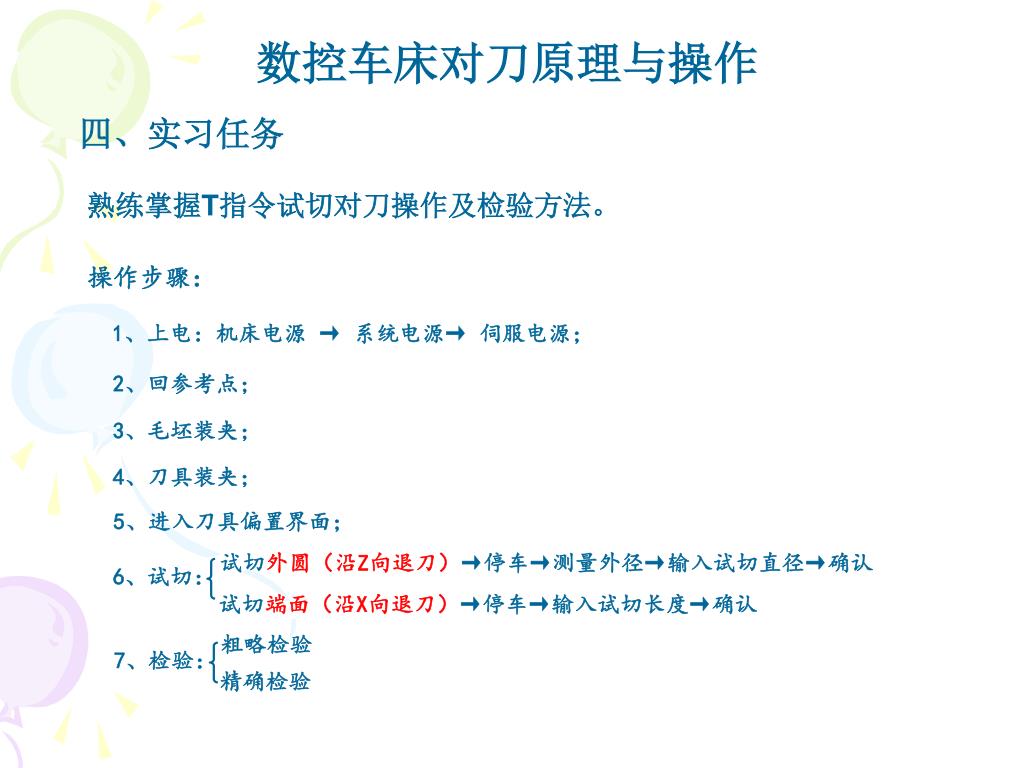

  9. 试切外圆(沿Z向退刀)→停车→测量外径→输入试切直径→确认试切外圆(沿Z向退刀)→停车→测量外径→输入试切直径→确认 6、试切: 试切端面(沿X向退刀)→停车→输入试切长度→确认 数控车床对刀原理与操作 四、实习任务 熟练掌握T指令试切对刀操作及检验方法。 操作步骤: 1、上电:机床电源 → 系统电源→ 伺服电源; 2、回参考点; 3、毛坯装夹; 4、刀具装夹; 5、进入刀具偏置界面; 粗略检验 7、检验: 精确检验

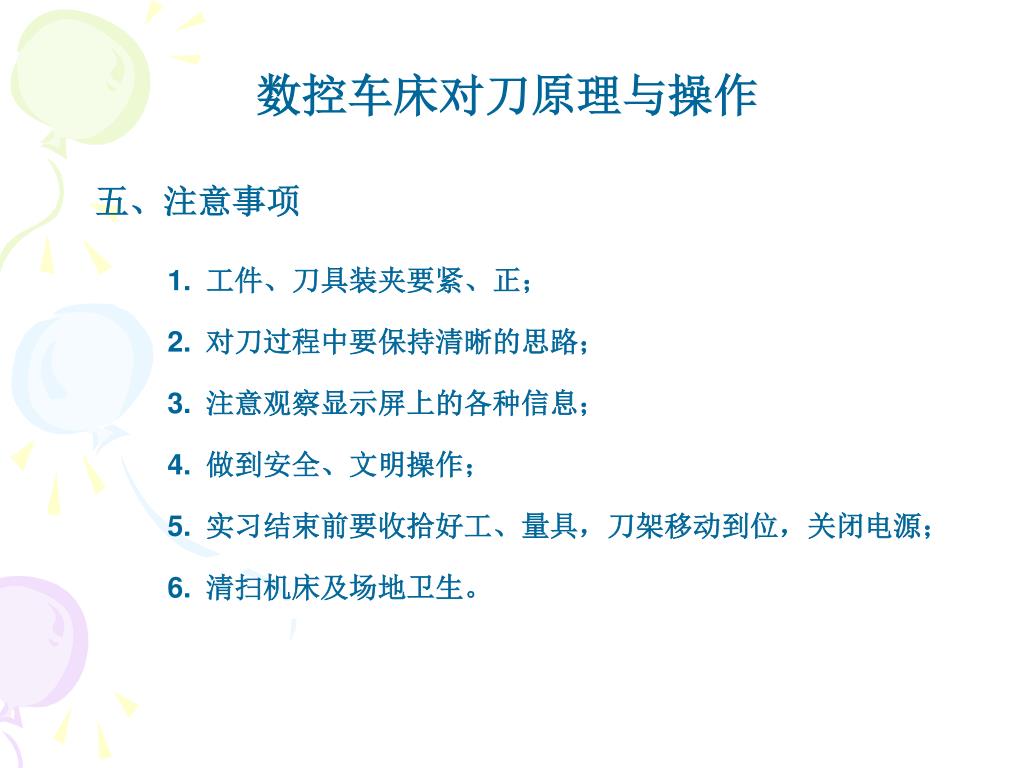

  10. 数控车床对刀原理与操作 五、注意事项 • 工件、刀具装夹要紧、正; • 对刀过程中要保持清晰的思路; • 注意观察显示屏上的各种信息; • 做到安全、文明操作; • 实习结束前要收拾好工、量具,刀架移动到位,关闭电源; • 清扫机床及场地卫生。

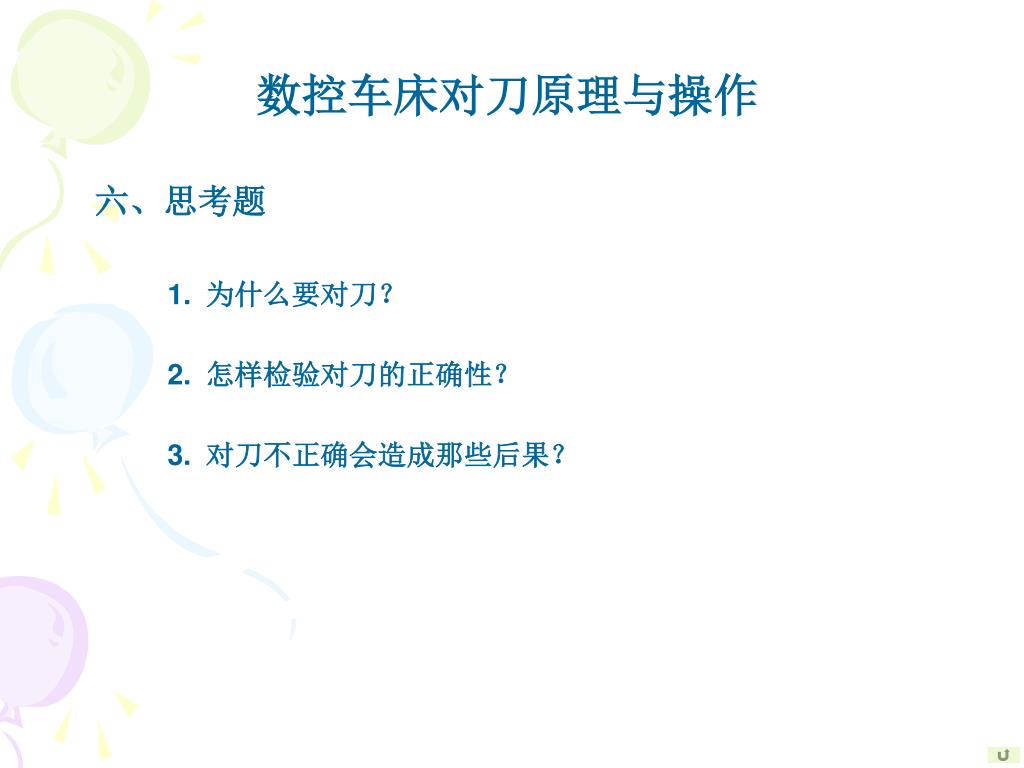

  11. 数控车床对刀原理与操作 六、思考题 • 为什么要对刀? • 怎样检验对刀的正确性? • 对刀不正确会造成那些后果?
