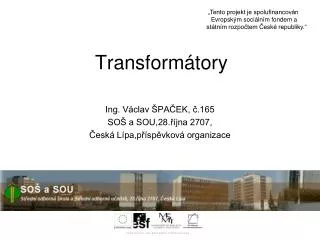

Transform tory

„Tento projekt je spolufinancován

Evropským sociálním fondem a

státním rozpočtem České republiky.“

Transformátory

Ing. Václav ŠPAČEK, č.165

SOŠ a SOU,28.října 2707,

Česká Lípa,příspěvková organizace


S ov transform tor

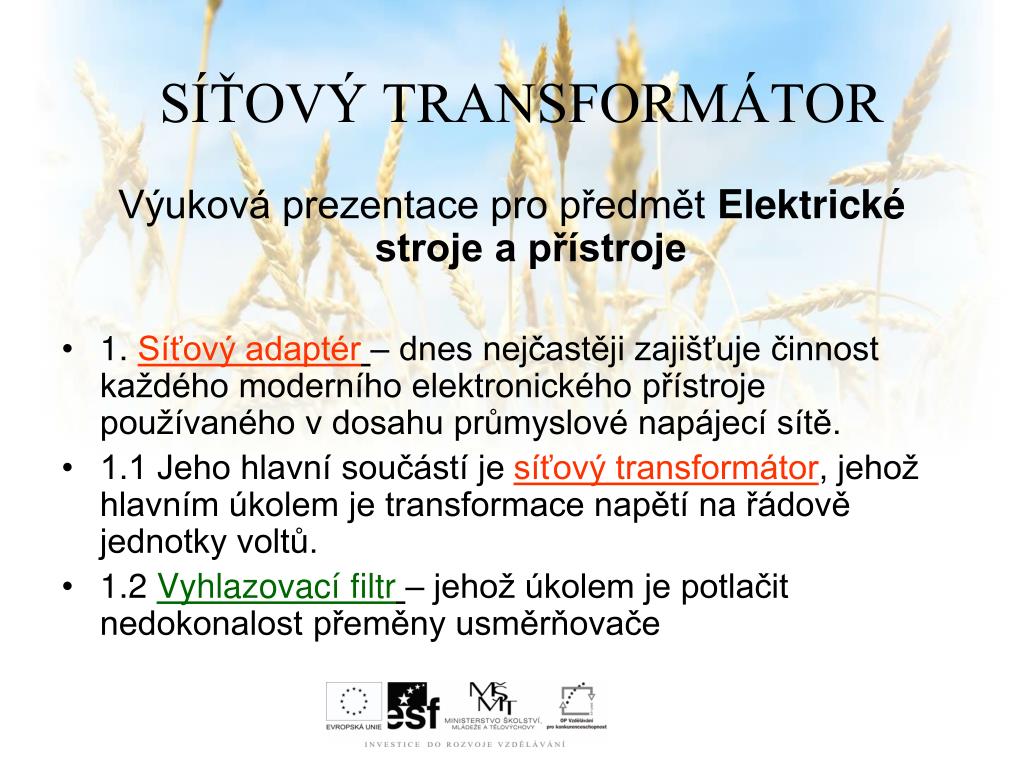

SÍŤOVÝ TRANSFORMÁTOR

Výuková prezentace pro předmět Elektrické stroje a přístroje

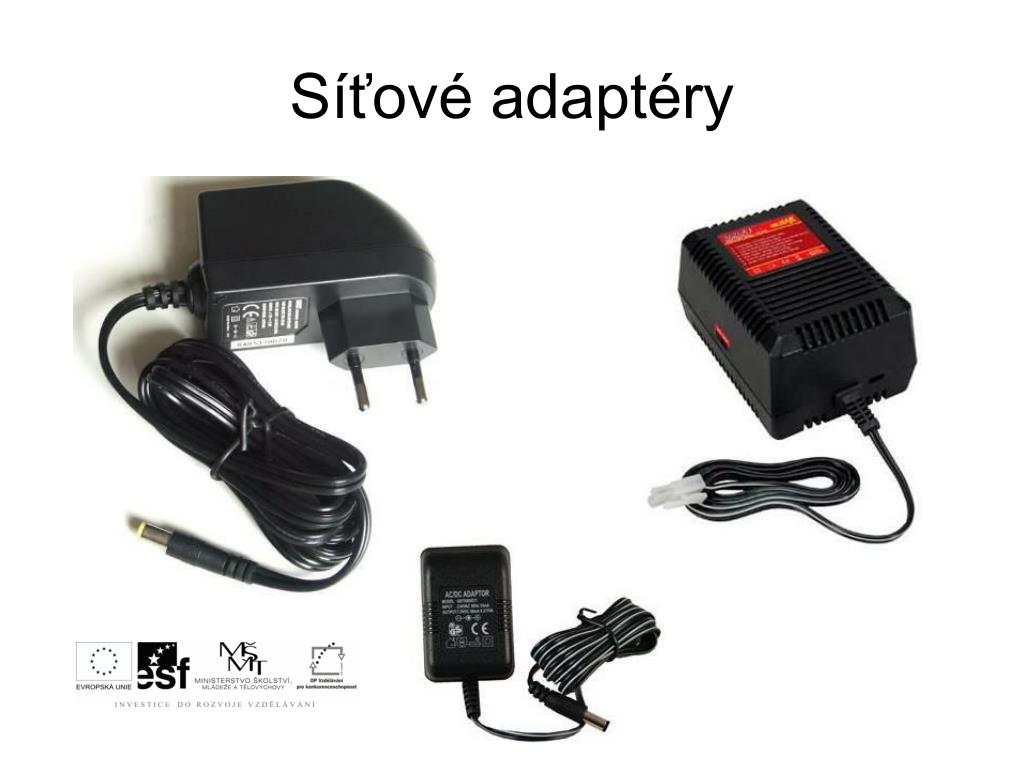

  • 1. Síťový adaptér– dnes nejčastěji zajišťuje činnost každého moderního elektronického přístroje používaného v dosahu průmyslové napájecí sítě.

  • 1.1 Jeho hlavní součástí je síťový transformátor, jehož hlavním úkolem je transformace napětí na řádově jednotky voltů.

  • 1.2 Vyhlazovací filtr– jehož úkolem je potlačit nedokonalost přeměny usměrňovače


Pokra ov n
Pokračování

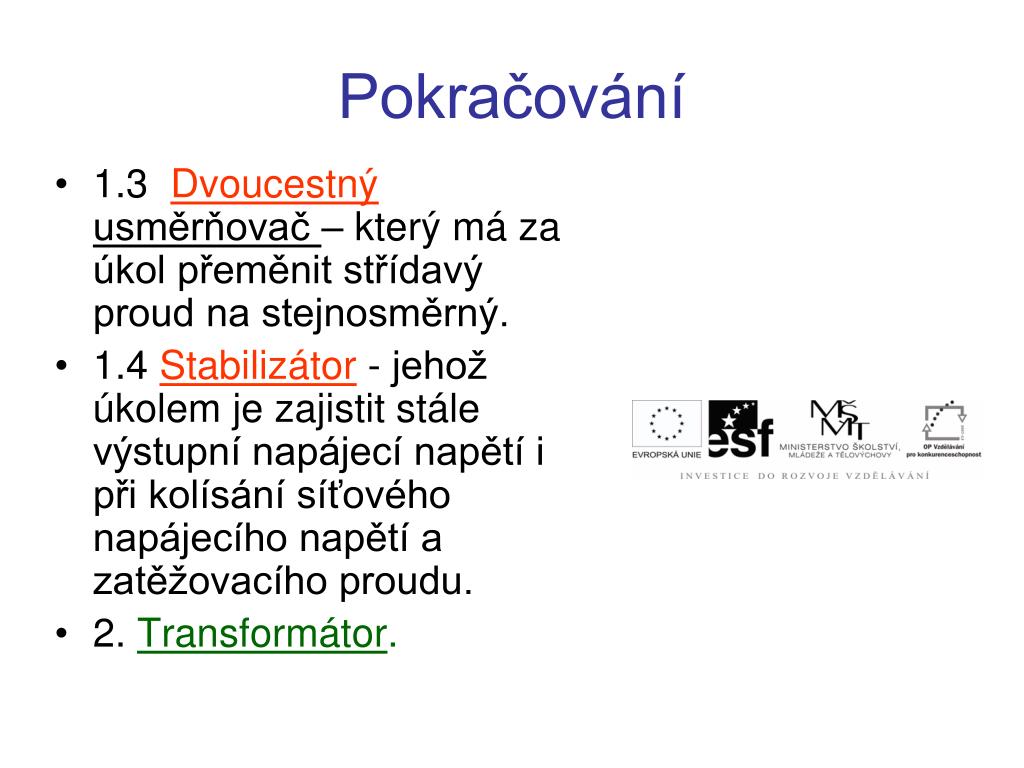

  • 1.3 Dvoucestný usměrňovač – který má za úkol přeměnit střídavý proud na stejnosměrný.

  • 1.4 Stabilizátor- jehož úkolem je zajistit stále výstupní napájecí napětí i při kolísání síťového napájecího napětí a zatěžovacího proudu.

  • 2. Transformátor.


Co je to transform tor po tat se bude na samostatn vyu ovac hodin
Co je to transformátor?Počítat se bude na samostatné vyučovací hodině.

  • Popište transformátor?

  • Jak pracuje transformátor?

  • Jaké matematické vztahy platí pro transformátor?

  • Co je to sítový transformátor?

  • Je to elektrický netočivý stroj

  • Transformuje-mění UIZ

  • P=N1/N2=U1/U2=I2/I1

  • Napětí sítě transformuje dolu



Kontrola realizace s ov ho transform toru
Kontrola realizace síťového transformátoru

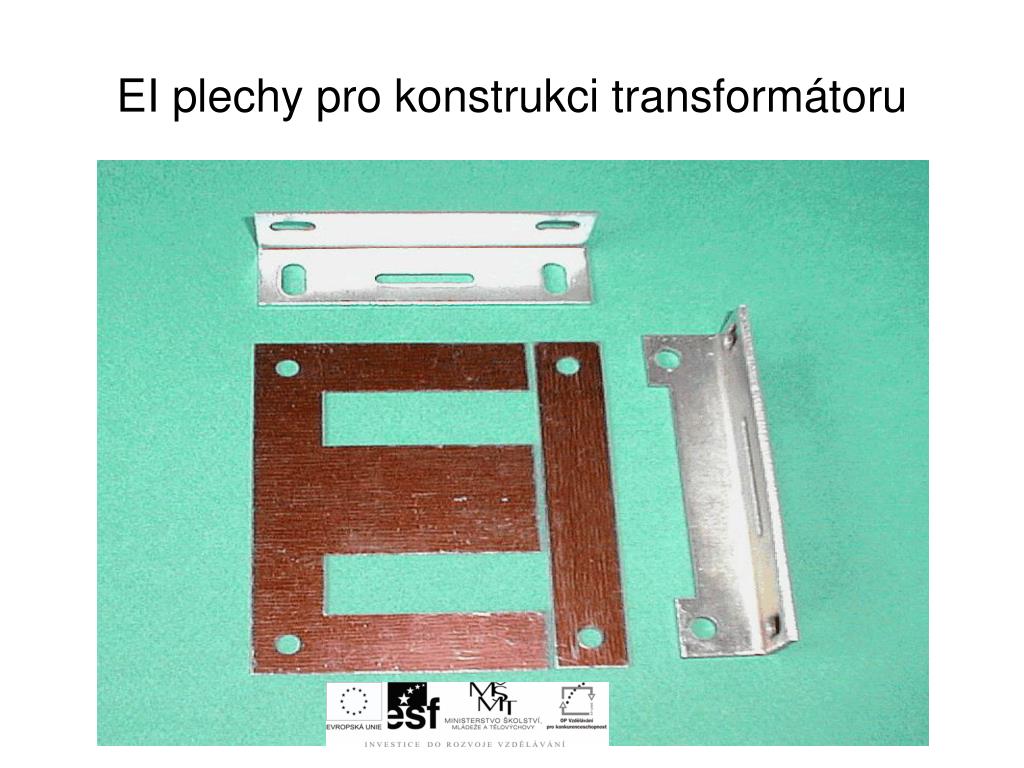

  • Protože pro výrobu transformátoru používáme normalizované velikosti transformátorových plechů, hrozí nebezpečí , že při vkládání kostřičky s navinutým primárním a sekundárním vynutím, se nevejde do zvoleného předem vyrobeného jádra.Porto je potřeba, předem výpočtem zkontrolovat zdali rozměr kostřičky s vinutím je menší nebo maximálně rovný rozměru použitého jádra.


Pokra ov n1
Pokračování

  • Nejprve spočítáme počet závitů vytvářeného vinutí, které se vejde do jedné řady na předem vyrobené kostřičce nejčastěji ze sklotextilu.

    Nř = a/d

    a – šířka kostřičky, d – průměr


Pokra ov n2
Pokračování

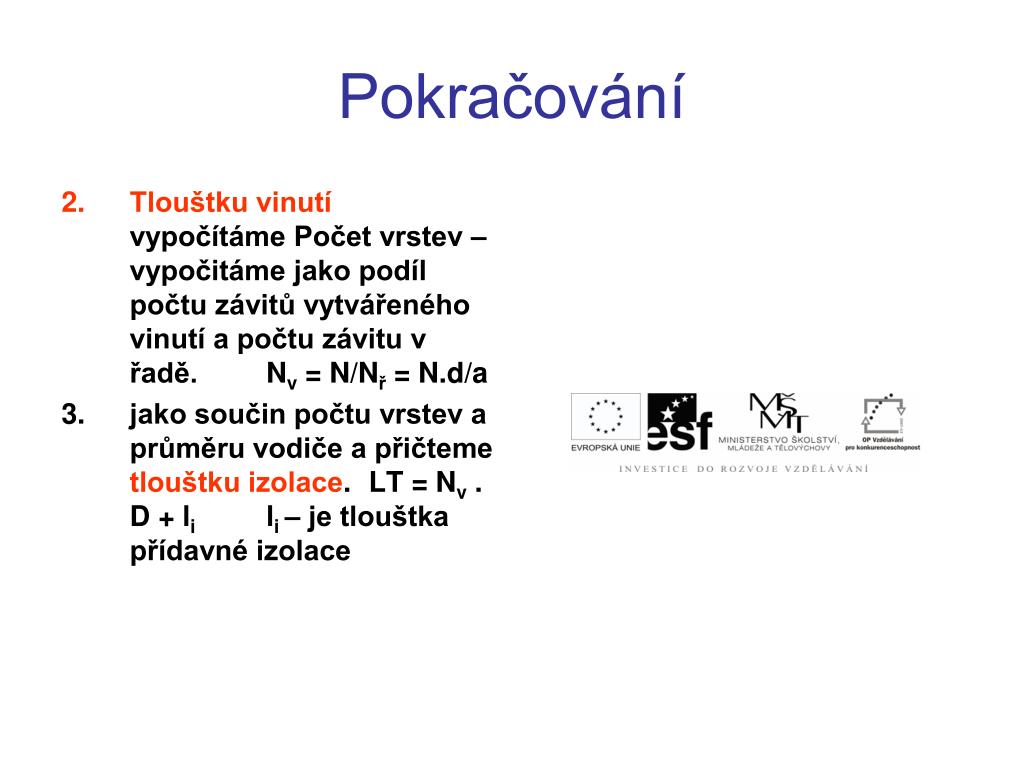

  • Tlouštku vinutí vypočítáme Počet vrstev – vypočitáme jako podíl počtu závitů vytvářeného vinutí a počtu závitu v řadě. Nv = N/Nř = N.d/a

  • jako součin počtu vrstev a průměru vodiče a přičteme tlouštku izolace. LT = Nv . D + li li – je tlouštka přídavné izolace


Pokra ov n3
Pokračování

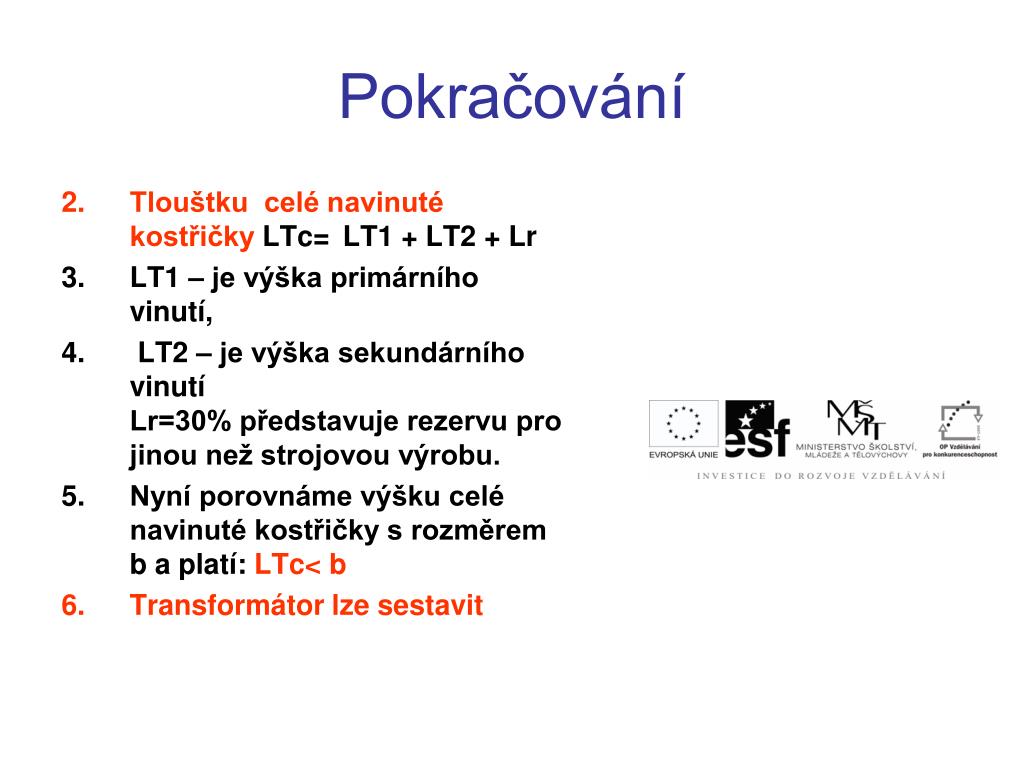

  • Tlouštku celé navinuté kostřičky LTc= LT1 + LT2 + Lr

  • LT1 – je výška primárního vinutí,

  • LT2 – je výška sekundárního vinutíLr=30% představuje rezervu pro jinou než strojovou výrobu.

  • Nyní porovnáme výšku celé navinuté kostřičky s rozměrem b a platí: LTc< b

  • Transformátor lze sestavit





Zad n dom c ho kolu

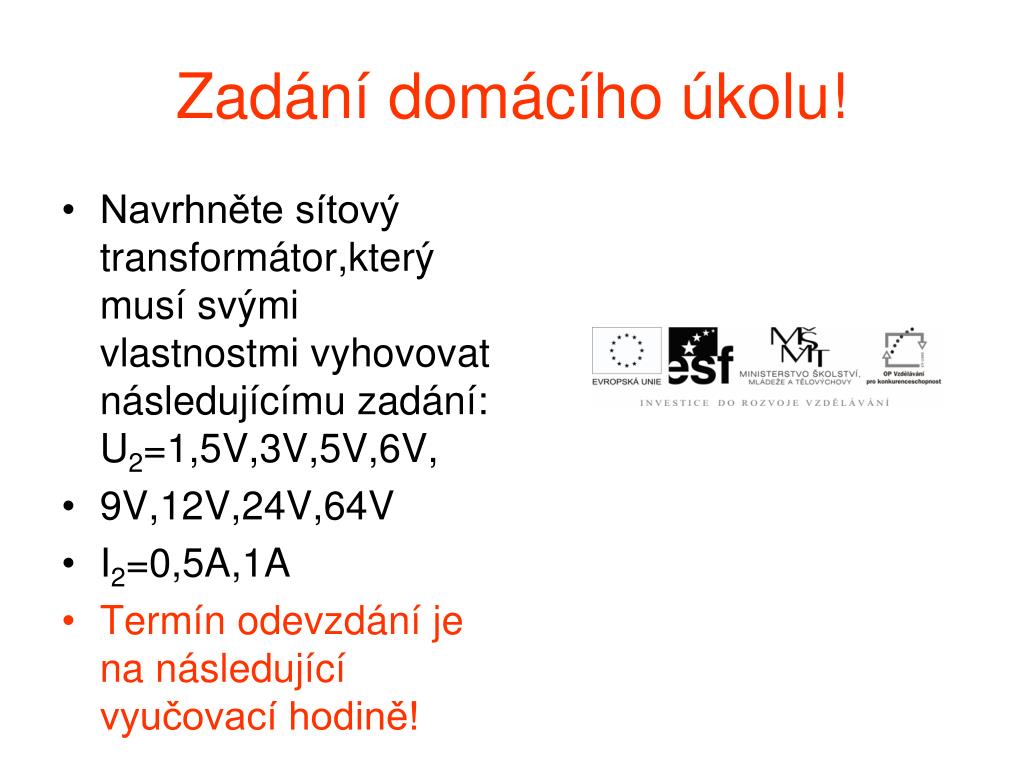

Zadání domácího úkolu!

  • Navrhněte sítový transformátor,který musí svými vlastnostmi vyhovovat následujícímu zadání: U2=1,5V,3V,5V,6V,

  • 9V,12V,24V,64V

  • I2=0,5A,1A

  • Termín odevzdání je na následující vyučovací hodině!


Pou it literatura
Použitá literatura

  • Název: Typizované napájecí transformátorky a vyhlazovací tlumivky

  • Autor: Ing. Antonín Vašíček

  • Vydalo: SNTL v roce 1975

  • www.elektrotechnika.cz
