  1. Anvendelse af metadata i byggeprocessen Langt afgangsprojekt på Byggeledelse, Aalborg Universitet 1/9-01 til 6/6-02 http://www.civil.auc.dk/~jb01/

  2. Hvad er metadata? ”Data der er beskrivende for en informations-beholders indhold og placering i et netværk. Metadatas primære funktion er identificering af informationsbeholderen: metadata øger sandsynligheden for at lokalisere den rette information til den rette tid og indeholder informationer om hvem, hvad, hvornår, hvor, hvorfor og hvordan omkring informationsbeholderen” • Anvendelsesområder: • Klassifikation – den nye bygningsdelstavle Anvendelse af metadata i byggeprocessen

  3. Hvad er en metadatamodel? Anvendelse af metadata i byggeprocessen

  4. Objektmetadata Anvendelse af metadata i byggeprocessen

  5. Etablering af metadata Princippet om unik identifikation - Hvert enkelt objekt skal kunne identificeres unikt. Princippet om granularitet - Et objekt skal kun kunne identificeres når der er grund til at skelne det fra andre. Princippet om redigeringsrettigheder - Metadataens kilde skal kunne identificeres. Princippet om uafhængighed - Metadata bør være teknologi- uafhængigt. Princippet om adgang - Alle skal have adgang til nødvendig metadata samtidig med ikke-relevant metadata holdes privat. Kilde: indecs - Interoperability of Data in e-Commerce Systems Anvendelse af metadata i byggeprocessen

  6. Den nye bygningsdelstavle TID GARM-terminologi: Bygningsdel: Functional Unit Bygningsdelstype: Technical solution Anvendelse af metadata i byggeprocessen

  7. Den nye bygningsdelstavle Anvendelse af metadata i byggeprocessen

  8. ISO 12006-2(Framework for classification of information, 1998) • Den nye bygningsdelstavle (BDT) er udviklet på baggrund af ISO 12006-2. • ISO og BDT overlapper: Element ~ Bygningsdel Anvendelse af metadata i byggeprocessen

  9. Konstruktionskompleks (~construction complex) -Byggeprojektets overordnede formål. Benævnes efter funktion og bruger-aktiviteter. Udgøres af en eller flere Construction entities. Eksempler: Transport-kompleks, industri-kompleks, sports-kompleks, uddannelses-kompleks. Bygværk (~construction entity) Fysisk uafhængig konstruktion med egenfunktion. Kan benævnes efter type eller funktion. Udgøres af en eller flere Construction entity parts. Eksempler: Hospital, jernbane, lufthavn, skole, bro, hus, kloak, beboelse. Nye niveauer Anvendelse af metadata i byggeprocessen

  10. Struktur i metadatamodellen Anvendelse af metadata i byggeprocessen

  11. Metadata der påføres alle entiteter: ID Navn Dato Version Person (opretter) Context Generel metadata Anvendelse af metadata i byggeprocessen

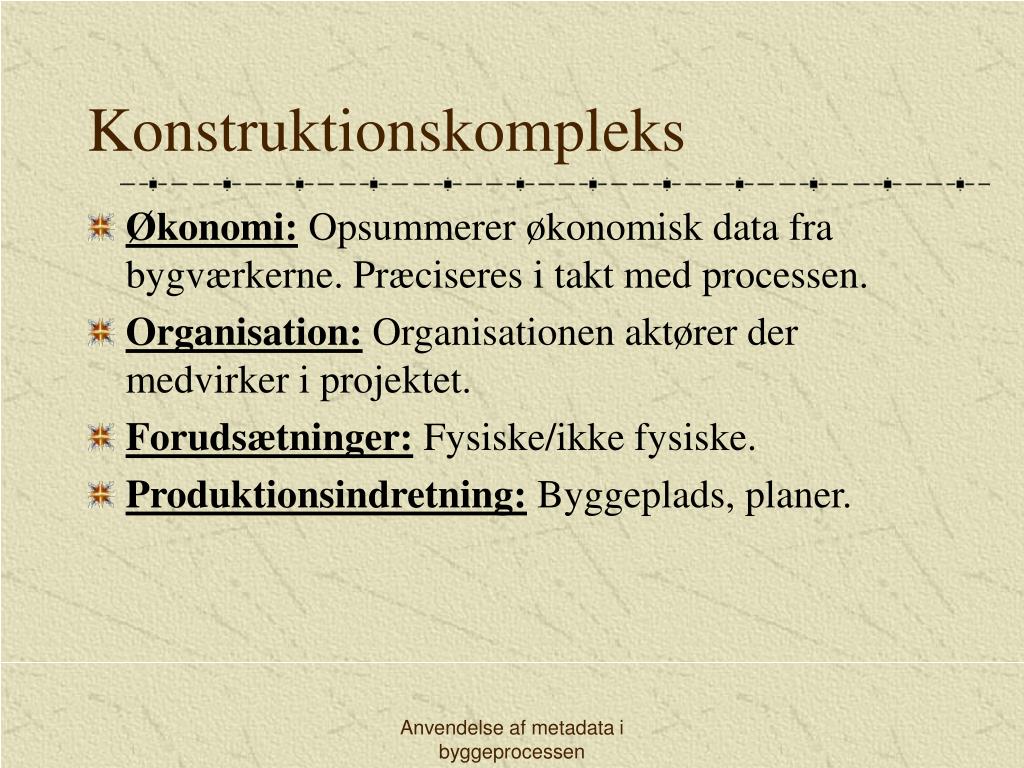

  12. Konstruktionskompleks • Økonomi: Opsummerer økonomisk data fra bygværkerne. Præciseres i takt med processen. • Organisation: Organisationen aktører der medvirker i projektet. • Forudsætninger: Fysiske/ikke fysiske. • Produktionsindretning: Byggeplads, planer. Anvendelse af metadata i byggeprocessen

  13. Bygværk • Økonomi: Opsummerer økonomisk data fra bygningsdelene. • Bygningstype: Vælges fra prædefineret liste. Skal sikre erfaringer kan overføres til fremtidige bygværker af samme type. Anvendelse af metadata i byggeprocessen

  14. Bygningsdel • Økonomi: Opsummerer økonomisk data fra bygningsdelstyperne. • Funktion: Funktionsopdeling iht. bygningsdelstavlen. • Bygningsdelsbeskrivelse: Indholdsbeskrivelse. • Ressourceforbrug: Opsummering af ressourceforbrug. Anvendelse af metadata i byggeprocessen

  15. Bygningsdelstype • Materiale: Materiale så vidt muligt valgt på prædefineret liste. Materialets fysiske egenskaber. • Gruppering/forbindelser: Samlinger, grænseflader. Anvendelse af metadata i byggeprocessen

  16. Produktionsdel • Geometri: Produktionsdelens fysiske form på baggrund af detail-dimensionering. • Topologi: Produktionsdelens rumlige placering i bygværket. • Vedligehold: Reference til vedligholdelsesdata. • Stadie i livscyklus: Godkendelsesniveau. Anvendelse af metadata i byggeprocessen

  17. Ressource • Sum af omkostninger fra ressourcer: • Byggeprodukt • Materiel • Mandskab • Information Anvendelse af metadata i byggeprocessen

  18. Rumdefinitioner (IFC) • Fysisk afgrænsning Rummet afgrænses ved referencer til bygningsdele. (HVAC, el) • Virtuel afgrænsning Rummets størrelse og form defineres uden referencer til fysiske afgrænsninger. (FM, ark.) Anvendelse af metadata i byggeprocessen

  19. Relationstyper • Anvender • client  supplier (ressource, produkt, aktør) • Definerer • egenskaber • Udgør • containment • Tilknyttet • ekstern relation (ekstern klassifikation, leverandør-oplysninger) • Forbinder • sammenkædning af objekter (rum.......) Anvendelse af metadata i byggeprocessen

  20. I støbeskeen........ • Rumhierarki • I eget hierarki med referencer til de relaterede KK, BV og BD (Grund - Etage - Rum)? • Filstruktur • IFC: IfcBuildingElement svarer til bygningsdelstype. Hvordan udnyttes dette? Anvendelse af metadata i byggeprocessen

  21. I støbeskeen........ • Klar opdeling i statisk/dynamisk data. • Tid: Faser under-inddeles i livscykler. • Logfil for driftsdata, herunder forbrug. Anvendelse af metadata i byggeprocessen
