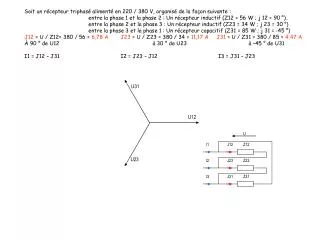

  1. U I1 J12 Z12 I2 J23 Z23 I3 J31 Z31 Soit un récepteur triphasé alimenté en 220 / 380 V, organisé de la façon suivante : entre la phase 1 et la phase 2 : Un récepteur inductif (Z12 = 56 W ; j 12 = 90 °). entre la phase 2 et la phase 3 : Un récepteur inductif (Z23 = 34 W ; j 23 = 30 °) entre la phase 3 et la phase 1 : Un récepteur capacitif (Z31 = 85 W ; j 31 = -45 °)J12 = U / Z12= 380 / 56 = 6,78 AJ23 = U / Z23 = 380 / 34 = 11,17 AJ31 = U / Z31 = 380 / 85 = 4,47 AÀ 90 ° de U12 à 30 ° de U23 à –45 ° de U31I1 = J12 – J31 I2 = J23 – J12 I3 = J31 – J23 U31 U12 U23

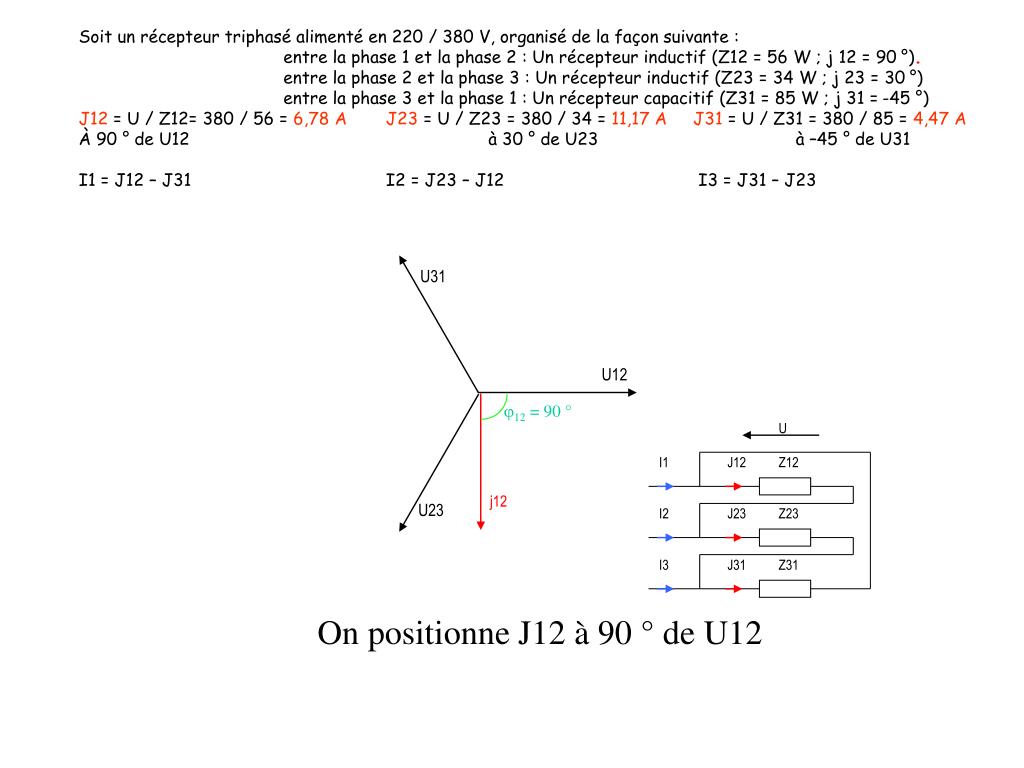

  2. U I1 J12 Z12 I2 J23 Z23 I3 J31 Z31 Soit un récepteur triphasé alimenté en 220 / 380 V, organisé de la façon suivante : entre la phase 1 et la phase 2 : Un récepteur inductif (Z12 = 56 W ; j 12 = 90 °). entre la phase 2 et la phase 3 : Un récepteur inductif (Z23 = 34 W ; j 23 = 30 °) entre la phase 3 et la phase 1 : Un récepteur capacitif (Z31 = 85 W ; j 31 = -45 °)J12 = U / Z12= 380 / 56 = 6,78 AJ23 = U / Z23 = 380 / 34 = 11,17 AJ31 = U / Z31 = 380 / 85 = 4,47 AÀ 90 ° de U12 à 30 ° de U23 à –45 ° de U31I1 = J12 – J31 I2 = J23 – J12 I3 = J31 – J23 U31 U12 j12 = 90 ° j12 U23 On positionne J12 à 90 ° de U12

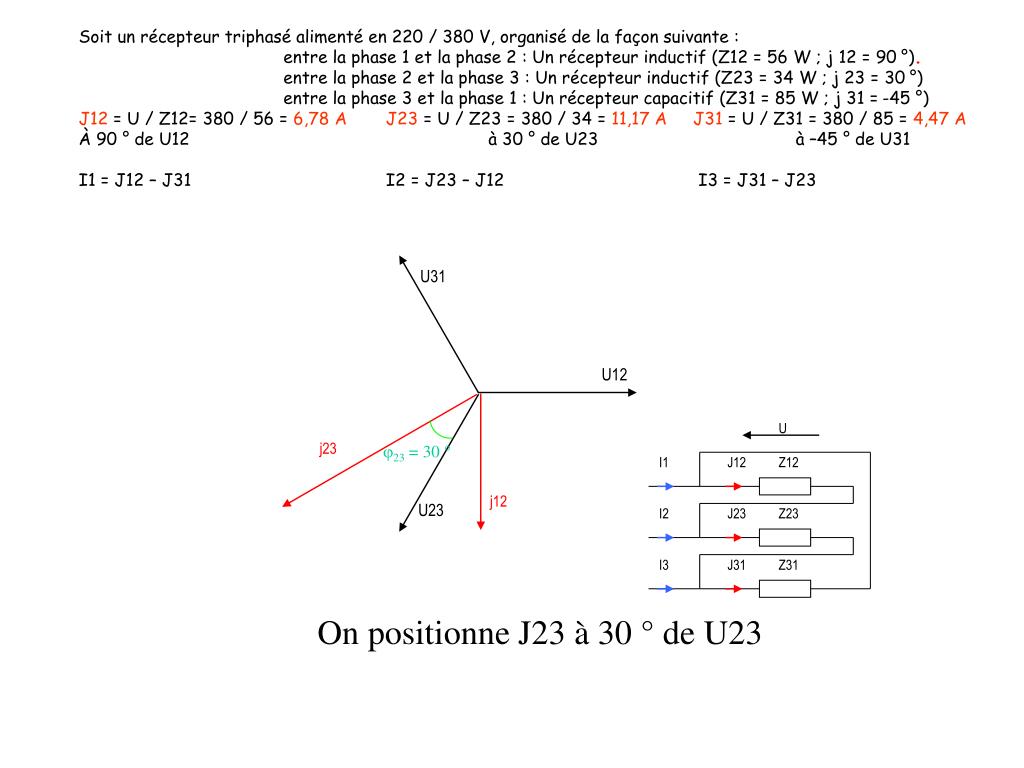

  3. U I1 J12 Z12 I2 J23 Z23 I3 J31 Z31 Soit un récepteur triphasé alimenté en 220 / 380 V, organisé de la façon suivante : entre la phase 1 et la phase 2 : Un récepteur inductif (Z12 = 56 W ; j 12 = 90 °). entre la phase 2 et la phase 3 : Un récepteur inductif (Z23 = 34 W ; j 23 = 30 °) entre la phase 3 et la phase 1 : Un récepteur capacitif (Z31 = 85 W ; j 31 = -45 °)J12 = U / Z12= 380 / 56 = 6,78 AJ23 = U / Z23 = 380 / 34 = 11,17 AJ31 = U / Z31 = 380 / 85 = 4,47 AÀ 90 ° de U12 à 30 ° de U23 à –45 ° de U31I1 = J12 – J31 I2 = J23 – J12 I3 = J31 – J23 U31 U12 j23 j23 = 30 ° j12 U23 On positionne J23 à 30 ° de U23

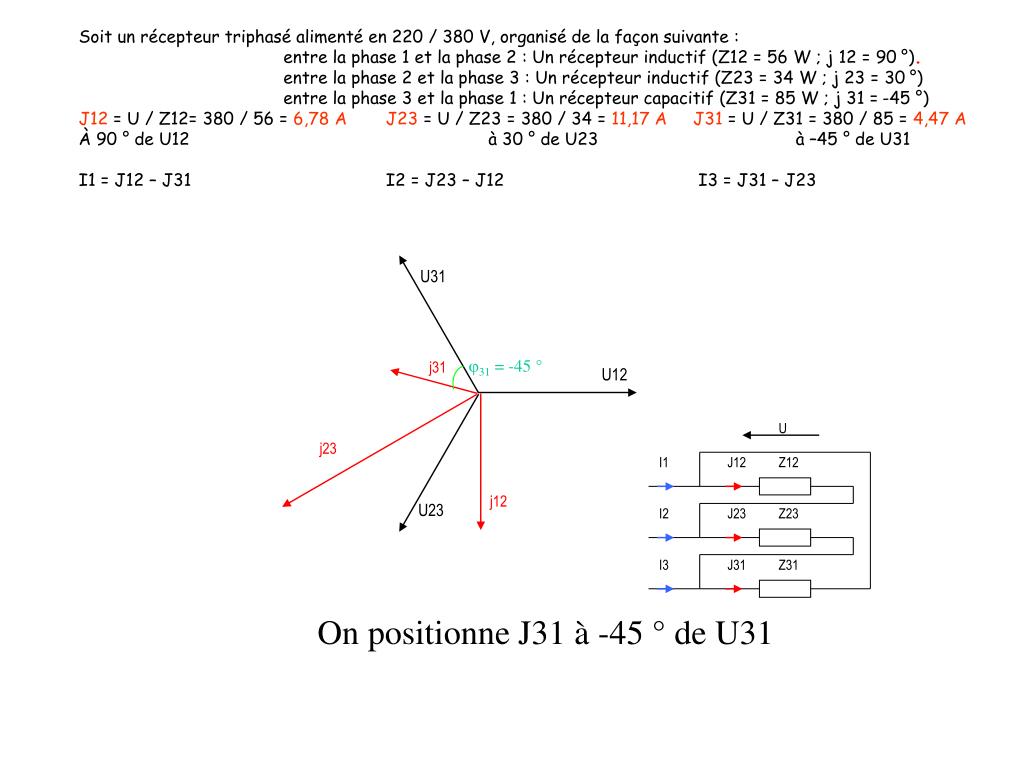

  4. U I1 J12 Z12 I2 J23 Z23 I3 J31 Z31 Soit un récepteur triphasé alimenté en 220 / 380 V, organisé de la façon suivante : entre la phase 1 et la phase 2 : Un récepteur inductif (Z12 = 56 W ; j 12 = 90 °). entre la phase 2 et la phase 3 : Un récepteur inductif (Z23 = 34 W ; j 23 = 30 °) entre la phase 3 et la phase 1 : Un récepteur capacitif (Z31 = 85 W ; j 31 = -45 °)J12 = U / Z12= 380 / 56 = 6,78 AJ23 = U / Z23 = 380 / 34 = 11,17 AJ31 = U / Z31 = 380 / 85 = 4,47 AÀ 90 ° de U12 à 30 ° de U23 à –45 ° de U31I1 = J12 – J31 I2 = J23 – J12 I3 = J31 – J23 U31 j31 = -45 ° j31 U12 j23 j12 U23 On positionne J31 à -45 ° de U31

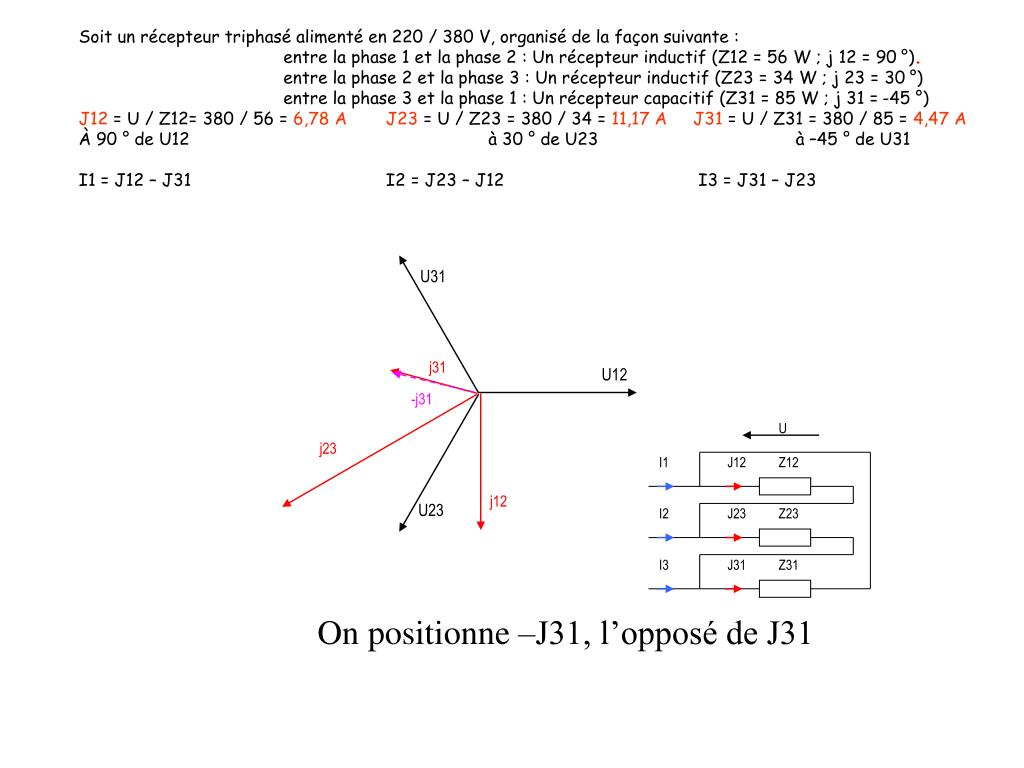

  5. U I1 J12 Z12 I2 J23 Z23 I3 J31 Z31 Soit un récepteur triphasé alimenté en 220 / 380 V, organisé de la façon suivante : entre la phase 1 et la phase 2 : Un récepteur inductif (Z12 = 56 W ; j 12 = 90 °). entre la phase 2 et la phase 3 : Un récepteur inductif (Z23 = 34 W ; j 23 = 30 °) entre la phase 3 et la phase 1 : Un récepteur capacitif (Z31 = 85 W ; j 31 = -45 °)J12 = U / Z12= 380 / 56 = 6,78 AJ23 = U / Z23 = 380 / 34 = 11,17 AJ31 = U / Z31 = 380 / 85 = 4,47 AÀ 90 ° de U12 à 30 ° de U23 à –45 ° de U31I1 = J12 – J31 I2 = J23 – J12 I3 = J31 – J23 U31 j31 U12 -j31 j23 j12 U23 On positionne –J31, l’opposé de J31

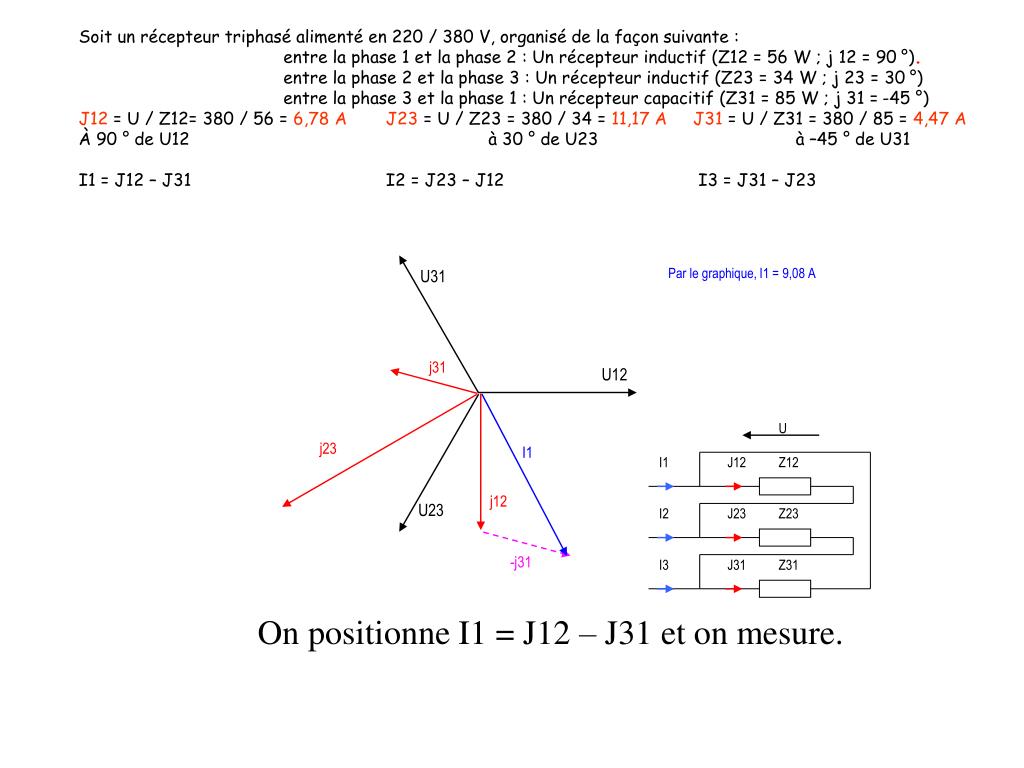

  6. U I1 J12 Z12 I2 J23 Z23 I3 J31 Z31 Soit un récepteur triphasé alimenté en 220 / 380 V, organisé de la façon suivante : entre la phase 1 et la phase 2 : Un récepteur inductif (Z12 = 56 W ; j 12 = 90 °). entre la phase 2 et la phase 3 : Un récepteur inductif (Z23 = 34 W ; j 23 = 30 °) entre la phase 3 et la phase 1 : Un récepteur capacitif (Z31 = 85 W ; j 31 = -45 °)J12 = U / Z12= 380 / 56 = 6,78 AJ23 = U / Z23 = 380 / 34 = 11,17 AJ31 = U / Z31 = 380 / 85 = 4,47 AÀ 90 ° de U12 à 30 ° de U23 à –45 ° de U31I1 = J12 – J31 I2 = J23 – J12 I3 = J31 – J23 Par le graphique, I1 = 9,08 A U31 j31 U12 j23 I1 j12 U23 -j31 On positionne I1 = J12 – J31 et on mesure.

  7. U I1 J12 Z12 I2 J23 Z23 I3 J31 Z31 Soit un récepteur triphasé alimenté en 220 / 380 V, organisé de la façon suivante : entre la phase 1 et la phase 2 : Un récepteur inductif (Z12 = 56 W ; j 12 = 90 °). entre la phase 2 et la phase 3 : Un récepteur inductif (Z23 = 34 W ; j 23 = 30 °) entre la phase 3 et la phase 1 : Un récepteur capacitif (Z31 = 85 W ; j 31 = -45 °)J12 = U / Z12= 380 / 56 = 6,78 AJ23 = U / Z23 = 380 / 34 = 11,17 AJ31 = U / Z31 = 380 / 85 = 4,47 AÀ 90 ° de U12 à 30 ° de U23 à –45 ° de U31I1 = J12 – J31 I2 = J23 – J12 I3 = J31 – J23 Par le graphique, I1 = 9,08 A U31 j31 U12 -j12 j23 I1 j12 U23 -j31 On positionne –J12, l’opposé de J12

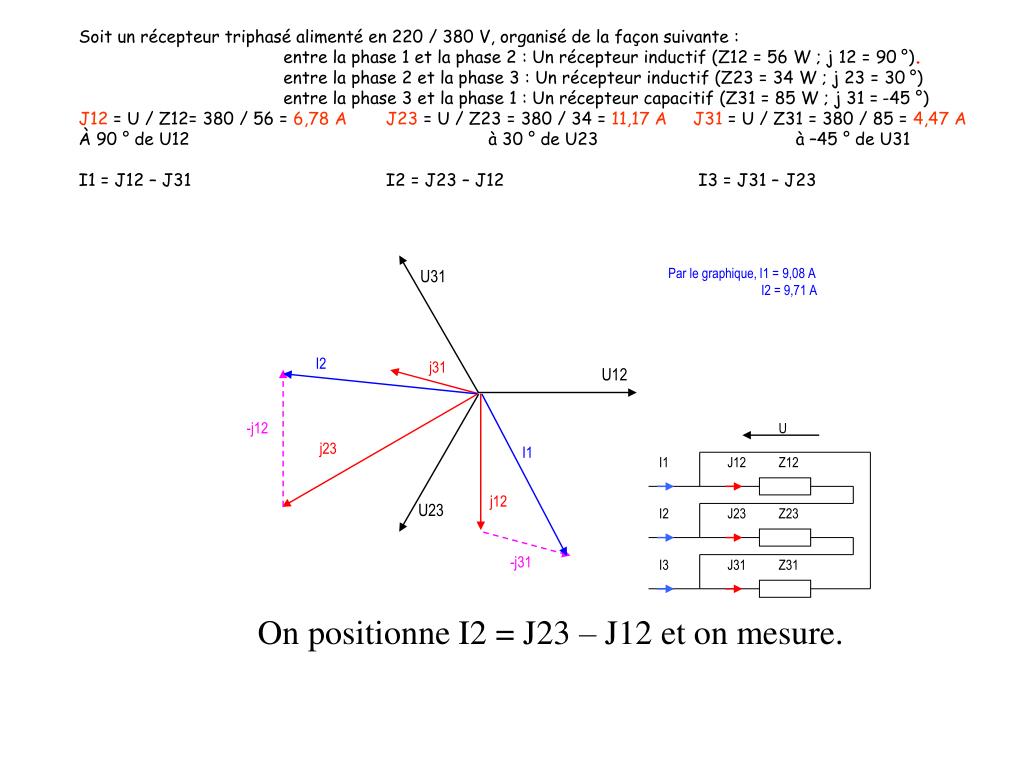

  8. U I1 J12 Z12 I2 J23 Z23 I3 J31 Z31 Soit un récepteur triphasé alimenté en 220 / 380 V, organisé de la façon suivante : entre la phase 1 et la phase 2 : Un récepteur inductif (Z12 = 56 W ; j 12 = 90 °). entre la phase 2 et la phase 3 : Un récepteur inductif (Z23 = 34 W ; j 23 = 30 °) entre la phase 3 et la phase 1 : Un récepteur capacitif (Z31 = 85 W ; j 31 = -45 °)J12 = U / Z12= 380 / 56 = 6,78 AJ23 = U / Z23 = 380 / 34 = 11,17 AJ31 = U / Z31 = 380 / 85 = 4,47 AÀ 90 ° de U12 à 30 ° de U23 à –45 ° de U31I1 = J12 – J31 I2 = J23 – J12 I3 = J31 – J23 Par le graphique, I1 = 9,08 A I2 = 9,71 A U31 I2 j31 U12 -j12 j23 I1 j12 U23 -j31 On positionne I2 = J23 – J12 et on mesure.

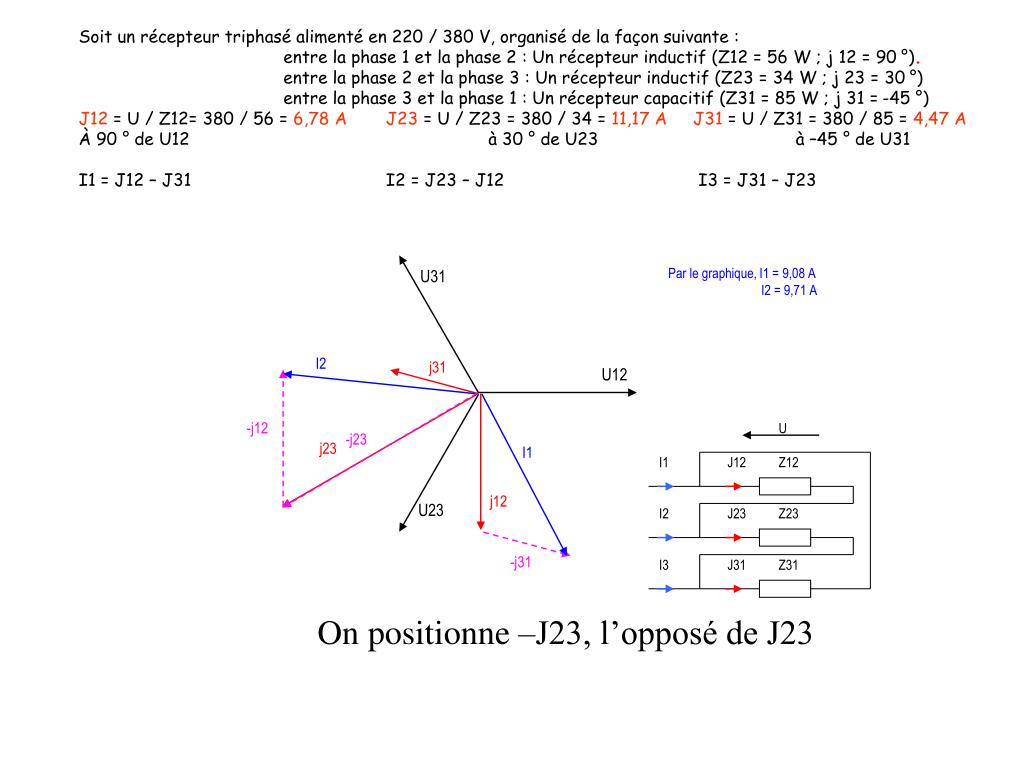

  9. U I1 J12 Z12 I2 J23 Z23 I3 J31 Z31 Soit un récepteur triphasé alimenté en 220 / 380 V, organisé de la façon suivante : entre la phase 1 et la phase 2 : Un récepteur inductif (Z12 = 56 W ; j 12 = 90 °). entre la phase 2 et la phase 3 : Un récepteur inductif (Z23 = 34 W ; j 23 = 30 °) entre la phase 3 et la phase 1 : Un récepteur capacitif (Z31 = 85 W ; j 31 = -45 °)J12 = U / Z12= 380 / 56 = 6,78 AJ23 = U / Z23 = 380 / 34 = 11,17 AJ31 = U / Z31 = 380 / 85 = 4,47 AÀ 90 ° de U12 à 30 ° de U23 à –45 ° de U31I1 = J12 – J31 I2 = J23 – J12 I3 = J31 – J23 Par le graphique, I1 = 9,08 A I2 = 9,71 A U31 I2 j31 U12 -j12 -j23 j23 I1 j12 U23 -j31 On positionne –J23, l’opposé de J23

  10. U I1 J12 Z12 I2 J23 Z23 I3 J31 Z31 Soit un récepteur triphasé alimenté en 220 / 380 V, organisé de la façon suivante : entre la phase 1 et la phase 2 : Un récepteur inductif (Z12 = 56 W ; j 12 = 90 °). entre la phase 2 et la phase 3 : Un récepteur inductif (Z23 = 34 W ; j 23 = 30 °) entre la phase 3 et la phase 1 : Un récepteur capacitif (Z31 = 85 W ; j 31 = -45 °)J12 = U / Z12= 380 / 56 = 6,78 AJ23 = U / Z23 = 380 / 34 = 11,17 AJ31 = U / Z31 = 380 / 85 = 4,47 AÀ 90 ° de U12 à 30 ° de U23 à –45 ° de U31I1 = J12 – J31 I2 = J23 – J12 I3 = J31 – J23 Par le graphique, I1 = 9,08 A I2 = 9,71 A I3 = 8,45 A U31 -j23 I3 I2 j31 U12 -j12 j23 I1 j12 U23 -j31 On positionne I3 = J31 – J23 et on mesure.
