Presentation Transcript


Iv n l pez espejo

Iván López Espejo


Sumario

Sumario

  • Introducción

  • Visión global de M-Bus

  • Capa física: M-Bus

  • Capa de enlace

  • Capa de red

  • Capa de aplicación

  • Bibliografía


Introducci n

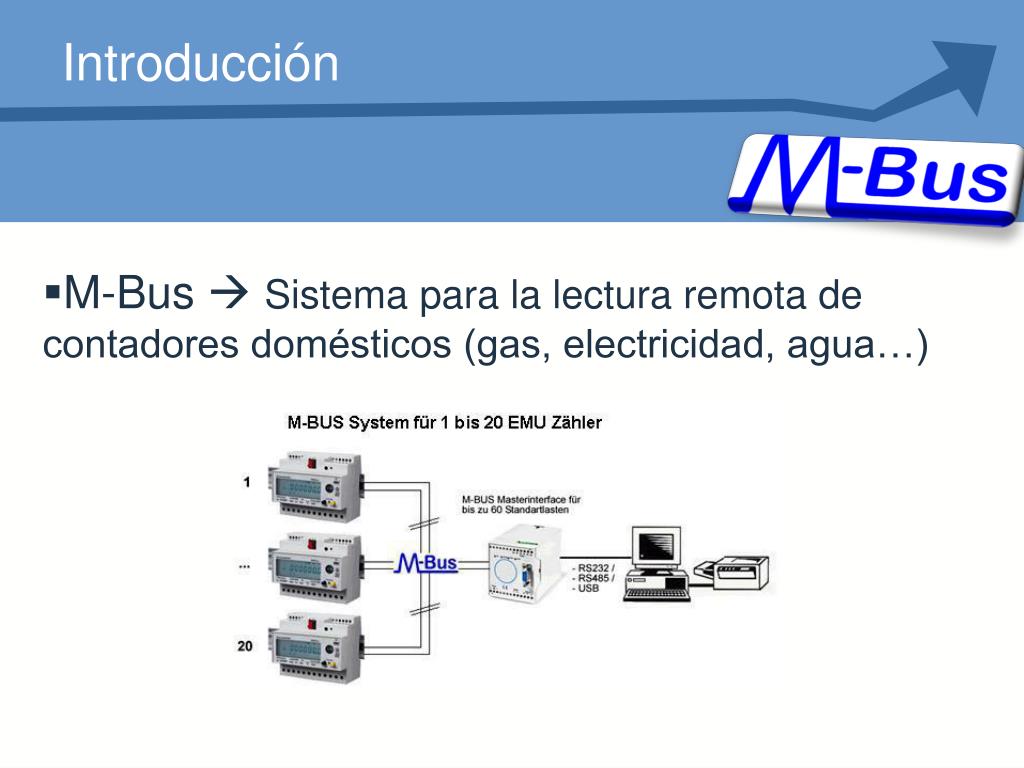

Introducción

  • M-Bus  Sistema para la lectura remota de contadores domésticos (gas, electricidad, agua…)


Visi n global de m bus

Visión global de M-Bus

  • Uso de topología bus

  • Requerimientos

    • Interconexión de equipos a gran distancia

    • Integridad en la transmisión

    • Alta velocidad

    • Inmunidad a interferencias

    • No apantallamiento


Visi n global de m bus1

Visión global de M-Bus

  • Horst Ziegler desarrolla M-Bus

  • Asentamiento en OSI

  • M-Bus no es una red


Visi n global de m bus2

Visión global de M-Bus

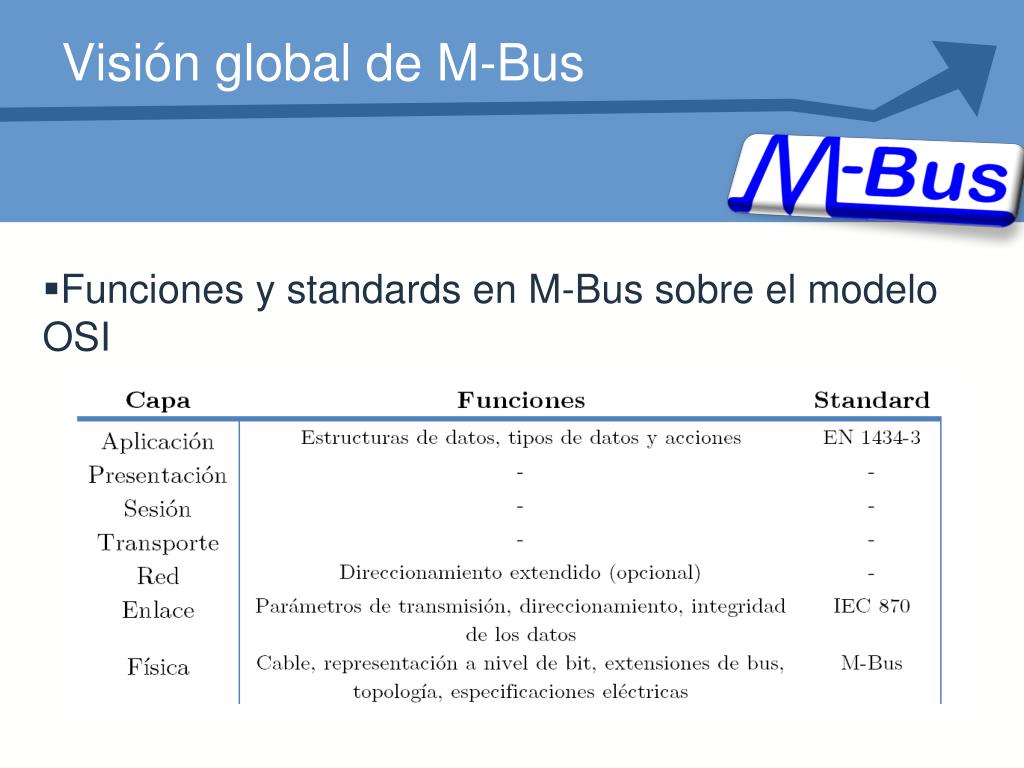

  • Funciones y standards en M-Bus sobre el modelo OSI


Visi n global de m bus3

Visión global de M-Bus

  • Capa de gestión con reserva de direcciones


Capa f sica m bus

Capa física: M-Bus

  • Sistema jerárquico basado en la interacción maestro(Central Allocation Logic)-esclavo


Capa f sica m bus1

Capa física: M-Bus

  • Esquema de transmisión de información


Capa f sica m bus2

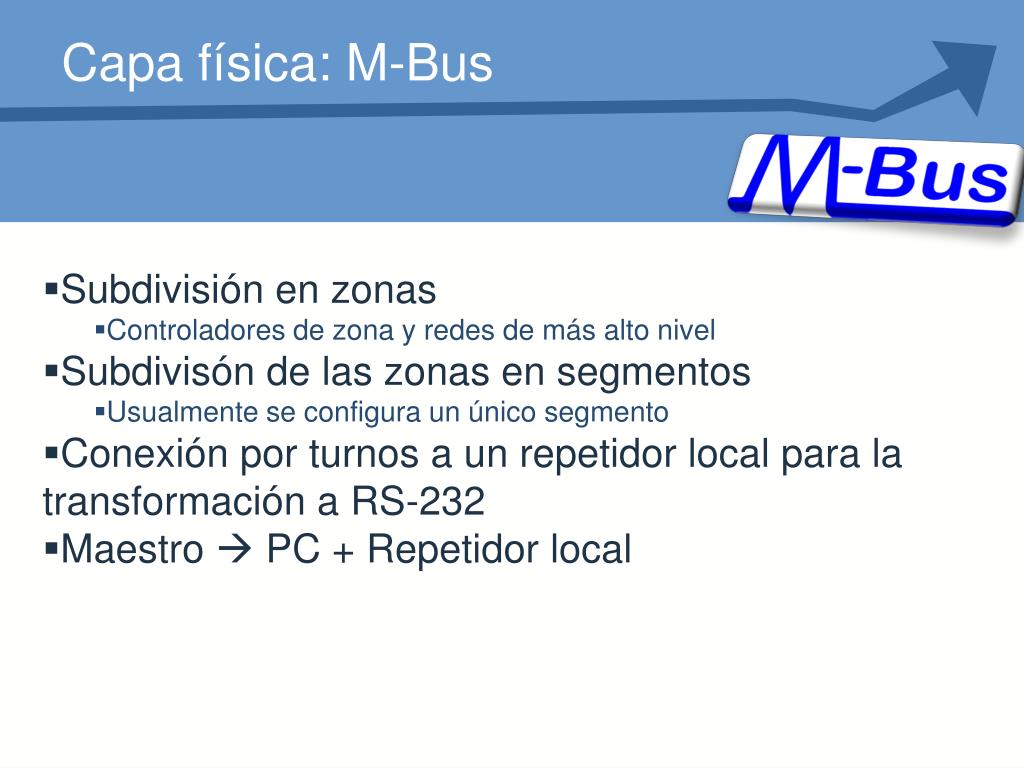

Capa física: M-Bus

  • Subdivisión en zonas

    • Controladores de zona y redes de más alto nivel

  • Subdivisón de las zonas en segmentos

    • Usualmente se configura un único segmento

  • Conexión por turnos a un repetidor local para la transformación a RS-232

  • Maestro  PC + Repetidor local


Capa f sica m bus3

Capa física: M-Bus

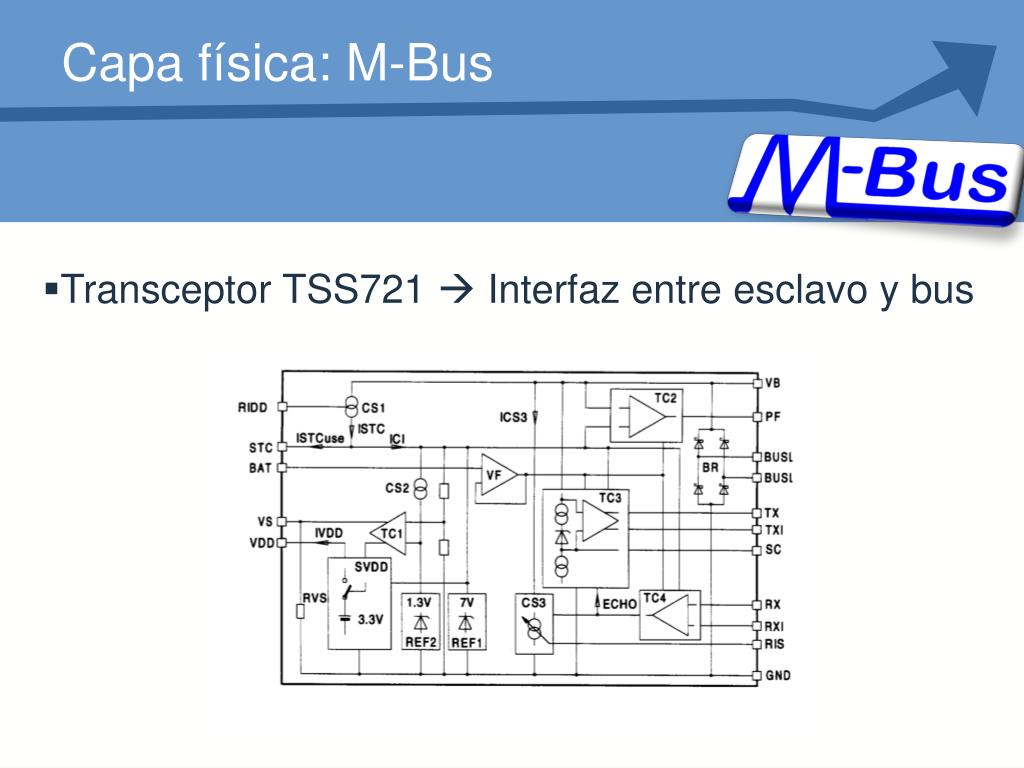

  • Transceptor TSS721  Interfaz entre esclavo y bus


Capa f sica m bus4

Capa física: M-Bus

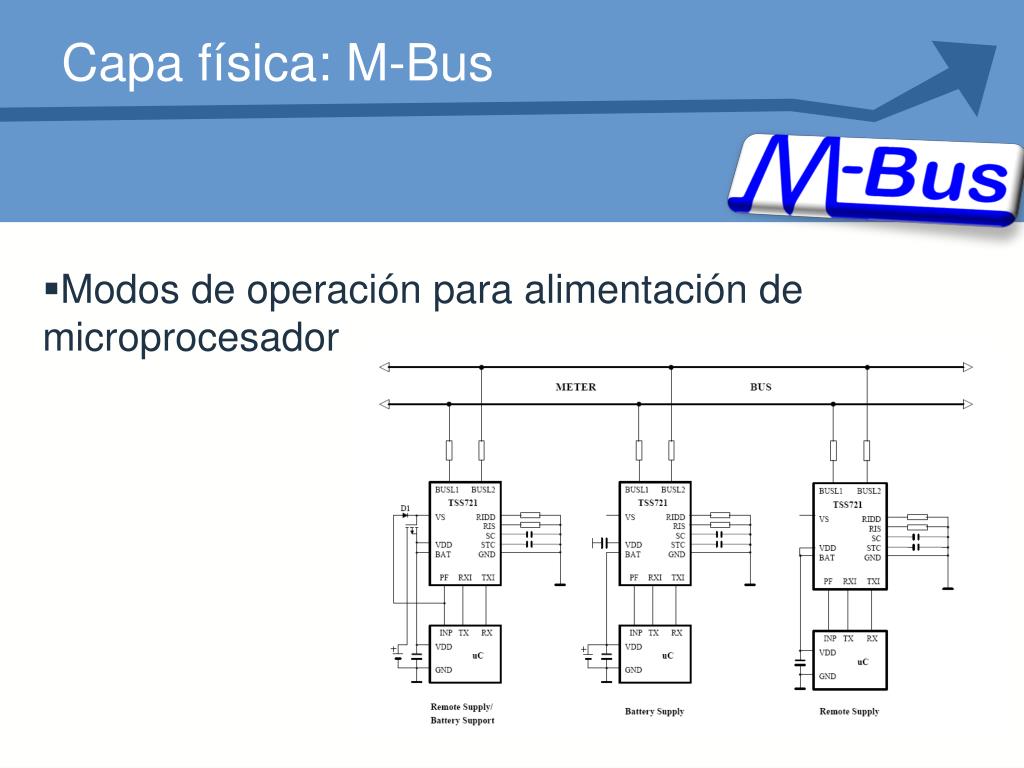

  • Modos de operación para alimentación de microprocesador


Capa f sica m bus5

Capa física: M-Bus

  • Necesidad de componentes extra, por ejemplo, optoacoplador


Capa de enlace

Capa de enlace

  • Imposición de necesidades en la capa de enlace

    • Transmisión serie asíncrona semi-dúplex

    • Rates de 300 a 9600 baudios

    • Comunicación restringida entre esclavos

  • Protocolo basado en el standard IEC 870-5


Capa de enlace1

Capa de enlace

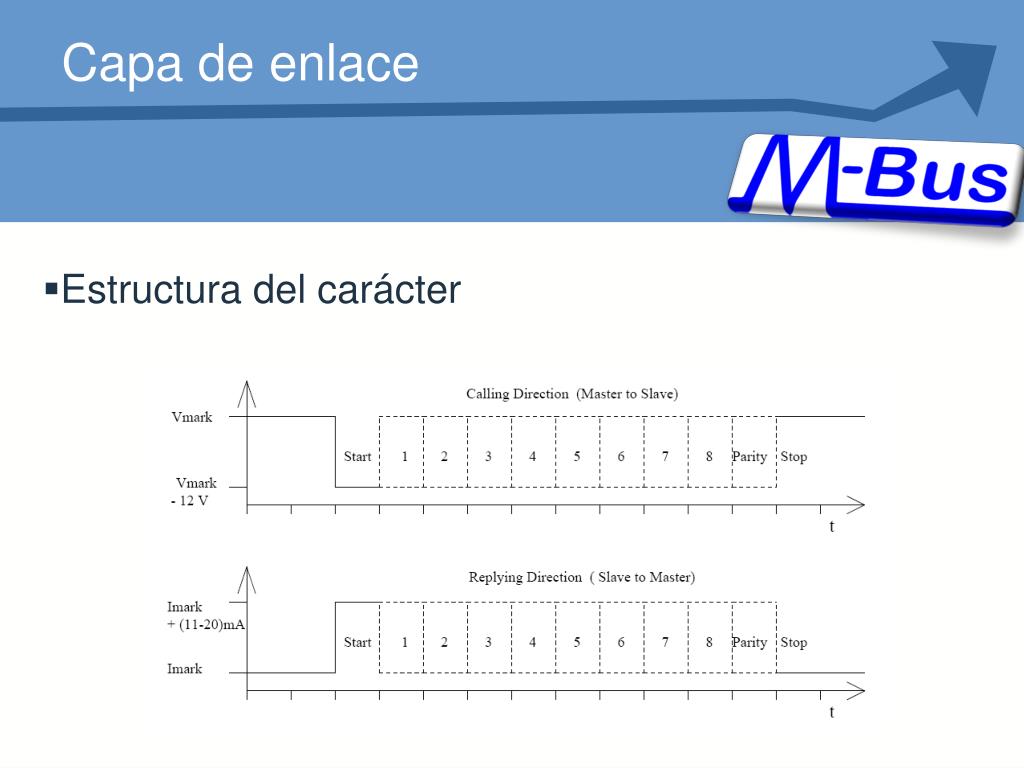

  • Estructura del carácter


Capa de enlace2

Capa de enlace

  • Tipos de trama intercambiables


Capa de enlace3

Capa de enlace

  • Servicios de transmisión

    • SND/CON

    • REQ/RSP

  • Procedimientos de envío y confirmación

    • SND_NKE  Carácter de control simple

    • SND_UD  Carácter de control simple

    • REQ_UD2  RSP_UD

  • Funcionamiento del esquema de control de errores basado en confirmaciones positivas


Capas de red y aplicaci n

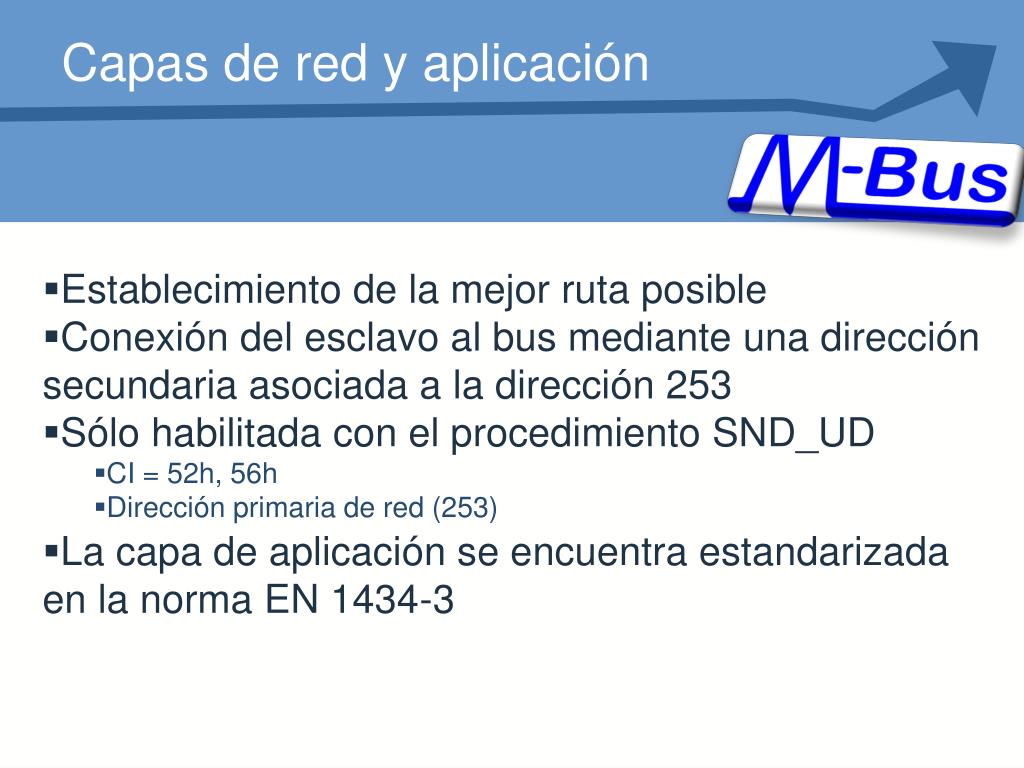

Capas de red y aplicación

  • Establecimiento de la mejor ruta posible

  • Conexión del esclavo al bus mediante una dirección secundaria asociada a la dirección 253

  • Sólo habilitada con el procedimiento SND_UD

    • CI = 52h, 56h

    • Dirección primaria de red (253)

  • La capa de aplicación se encuentra estandarizada en la norma EN 1434-3


Bibliograf a

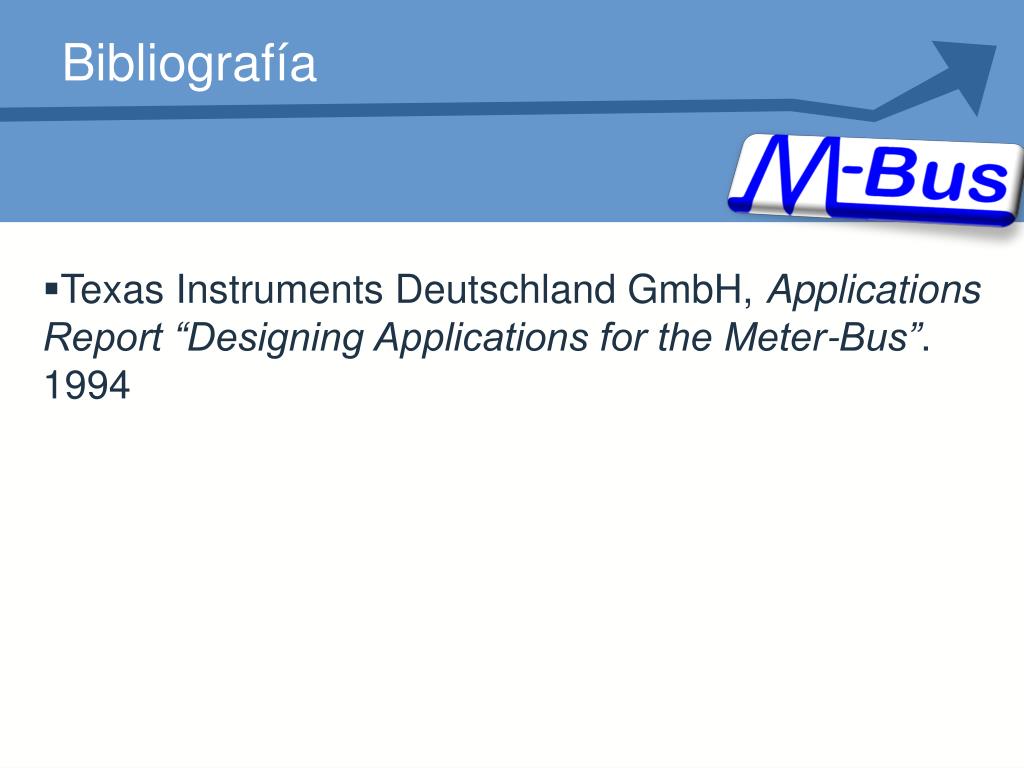

Bibliografía

  • Texas Instruments Deutschland GmbH, Applications Report “Designing Applications for the Meter-Bus”. 1994
