  1. Delphi II - OOP IFB Fortbildung Grundkonzepte der OOP: Beziehungen zwischen Objekten Bsp: Ticketautomat – Stoppuhr - Kontoverwaltung 7.11.2006 Tobias Selinger

  2. Ticketautomat: Formular

  3. Ticketautomat: Formular-Klasse

  4. Ticketautomat: Klassendiagramm Aufrufe

  5. Ticketautomat: Beziehung? GUI-Klasse Fach-Klasse Beziehung? Aufrufe

  6. Ticketautomat: Assoziation GUI-Klasse „kennt“-Beziehung: Assoziation Fach-Klasse Aufrufe

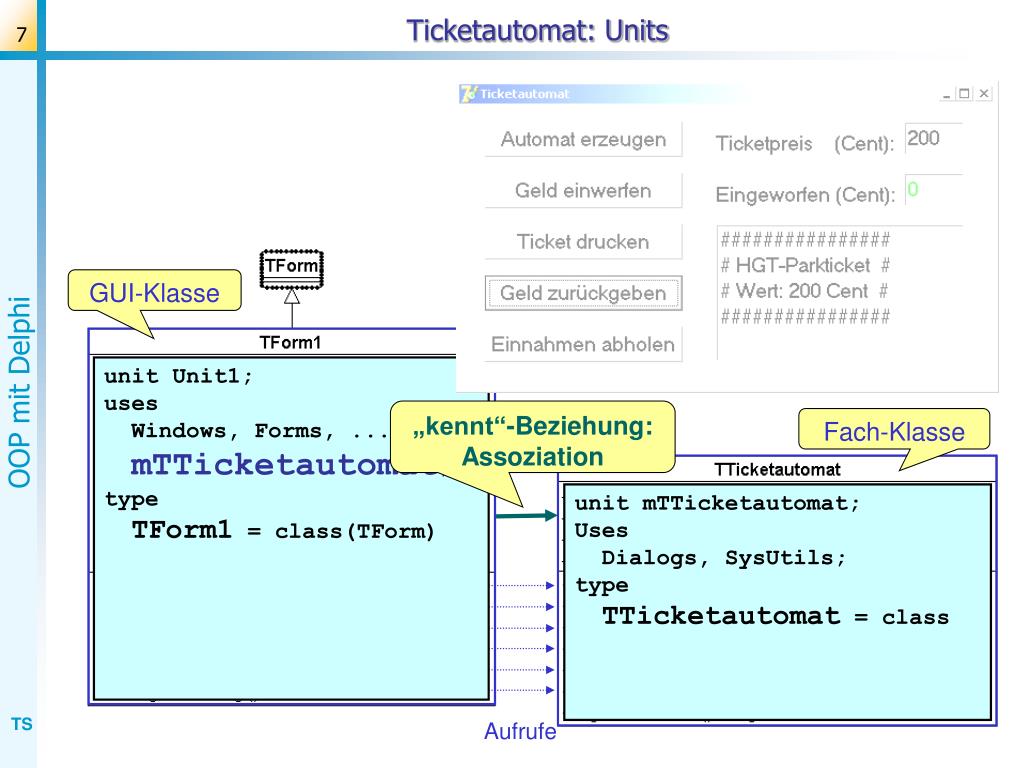

  7. Ticketautomat: Units GUI-Klasse unit Unit1; uses Windows, Forms, ...mTTicketautomat; type TForm1 = class(TForm) „kennt“-Beziehung: Assoziation Fach-Klasse unit mTTicketautomat; Uses Dialogs, SysUtils; type TTicketautomat = class Aufrufe

  8. Benutzer-Dialog • Wer – d.h. welche Klasse? – führt den Dialog mit dem Benutzer ? GUI-Klasse oder Fachklasse ?

  9. Benutzer-Dialog • Wer – d.h. welche Klasse? – führt den Dialog mit dem Benutzer ?  Die GUI-Klasse: - Buttons, Edit-Felder, Dialog-Boxen etc. (typischerweise) - Ereignisbehandlungs-Prozeduren - Aufruf der Methoden der bekannten Fachklasse - Behandeln / Anzeigen der Rückgabewerte

  10. Benutzer-Dialog • Wer – d.h. welche Klasse? – führt den Dialog mit dem Benutzer ?  Die GUI-Klasse: - Buttons, Edit-Felder, Dialog-Boxen etc. (typischerweise) - Ereignisbehandlungs-Prozeduren - Aufruf der Methoden der bekannten FachklasseBeispiel: - Behandeln / Anzeigen der Rückgabewerte procedure TForm1.GeldEinwerfenButtonClick(Sender: TObject); var betrag: integer; begin betrag := strtoint(InputBox('Geld einwerfen', 'Betrag', '0')); Automat.geldEinwerfen(betrag); AktuelleAnzahlungEdit.Text:=inttostr(Automat.gibAktuelleAnzahlung);end;

  11. Zum Testen: Dialoge innerhalb der Fachklasse • Mitunter kann es hilfreich sein, eine Fachklasse alleine zu testen,d.h. a la BlueJ unabhängig von einer GUI-Klasse. • Für kurze Dialoge (kleine Ein-/Ausgabefenster) bietet die Unit Dialogsfolgende „unabhängige“ Prozeduren und Funktionen: • Ausgabefenster: • ShowMessage(<Nachricht>) zeigt einen String an. • Eingabefenster: • InputBox(<Titel>, <Frage>, <Defaultwert>) liefert den eingegebenen String. • InputQuery(<Titel>, <Frage>, <String-Variable>) liefert Erfolg (true/false) und belegt ggf. die Variable mit der Benutzer-Eingabe.

  12. Übung zum Ticketautomat und UML-Editor: Einnahmen abholen • Kopieren und öffnen Sie das Delphi-Projekt „Ticketautomat“. • Starten Sie auch den UML-Editor und importieren Sie die beteiligten Klassen des Ticketautomaten (TForm1 und TTicketautomat, inkl. Code). • Ergänzen Sie (im UML-Editor) die Methode EinnahmenAbholen, diedem Automatenbetreiber zur Entnahme der gesamten Einnahmen dient. • Exportieren Sie (im UML-Editor) nun die veränderte Klasse nach Delphi, d.h. überschreiben Sie die zugehörige Unit-Datei. • Aktualisieren Sie (in Delphi) die veränderte Klasse, undergänzen Sie die Implementierung der Methode EinnahmenAbholen:- Erfragen und prüfen Sie den korrekten Zugangscode- Setzen Sie die Einnahmen auf Null, bzw. geben Sie eine Meldung „Zugriff verweigert“ aus. • Fügen Sie Ihrem Formular einen entsprechenden Button mit Ereignisbehandlungsprozedur hinzu,speichern Sie Ihre Delphi-Dateien und die (aktualisierte) UML-Datei,und testen Sie! • Zusatz: Wie könnte man ein Parkticket in der GUI-Listbox ausgeben?

  13. Stoppuhr: Modularisierung? Aufteilung in Module?

  14. Stoppuhr: Klassendiagramm Stoppuhr (ohne GUI) Hundertstel Sekunden Erforderliche Klassen?

  15. Stoppuhr: Klassendiagramm Stoppuhr (ohne GUI) Hundertstel Sekunden

  16. Stoppuhr: Klassendiagramm Stoppuhr (ohne GUI) Hundertstel Sekunden

  17. Stoppuhr: Klassendiagramm Stoppuhr (ohne GUI) Hundertstel Sekunden

  18. Stoppuhr: Klassendiagramm Stoppuhr (ohne GUI) Hundertstel Sekunden

  19. Stoppuhr: Klassendiagramm Stoppuhr (ohne GUI) Hundertstel Sekunden

  20. Stoppuhr: Klassendiagramm Stoppuhr (ohne GUI) Hundertstel Sekunden

  21. Beziehung? Beziehung? Stoppuhr: Klassendiagramm

  22. Aggregation:„hat“ Assoziation:„kennt“ Stoppuhr: Klassendiagramm

  23. Übung: Stoppuhr • Definieren Sie im UML-Editor die Klasse TZaehler. • Exportieren Sie die zugehörige Delphi-Unit unter dem DateinamenmTZaehler.pas in einen neuen Ordner namens „Stoppuhr“. • Beginnen Sie ein neues Delphi-Projekt und speichern Sie alle Projekt-Dateien ebenfalls in diesem Ordner. • Fügen Sie Ihrem Projekt die Zähler-Unit hinzu.(Projekt – Hinzufügen... oder Ansicht – Projektverwaltung... ) • Implementieren Sie die Zähler-Methoden! • Erstellen Sie ein einfaches GUI zum Testen der Zähler-Klasse(z.B. für Zähler erzeugen, Wert anzeigen, erhöhen). Testen Sie! • Kopieren und öffnen Sie das Delphi-Projekt „Stoppuhr“,fügen Sie Ihre Zähler-Klasse hinzu und testen Sie!Erweiterung 1: Fügen Sie einen Highscore für die Bestzeit hinzu! • Erweiterung 2: Entwickeln Sie eine 24-Stunden-Uhr mit Weckzeit!

  24. Kontoverwaltung

  25. Kontoverwaltung

  26. Kontoverwaltung Problem: gegenseitige „kennt“-Beziehungen! (Überkreuz-Referenz mehrererUnits in Delphi nicht erlaubt!) Lösung:a) Mehrere Klassen in eine Unitb) Redesign mit „Koppel“-Klassen
