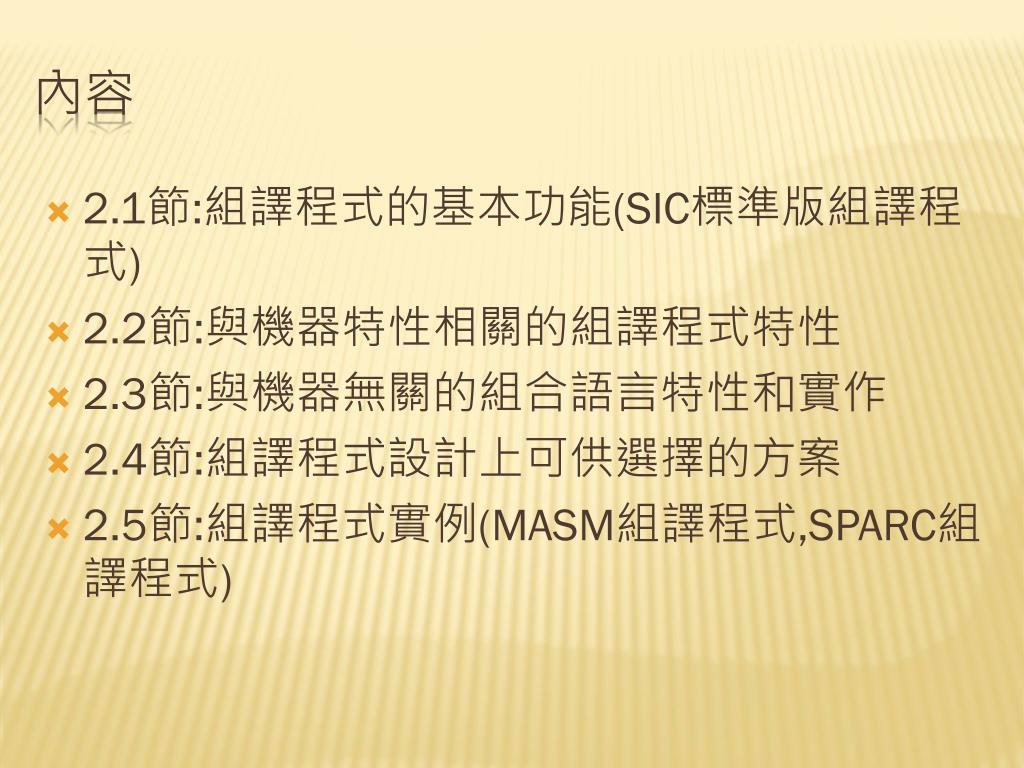

  2. 2.1節:組譯程式的基本功能(SIC標準版組譯程式) 2.2節:與機器特性相關的組譯程式特性 2.3節:與機器無關的組合語言特性和實作 2.4節:組譯程式設計上可供選擇的方案 2.5節:組譯程式實例(MASM組譯程式,SPARC組譯程式) 內容

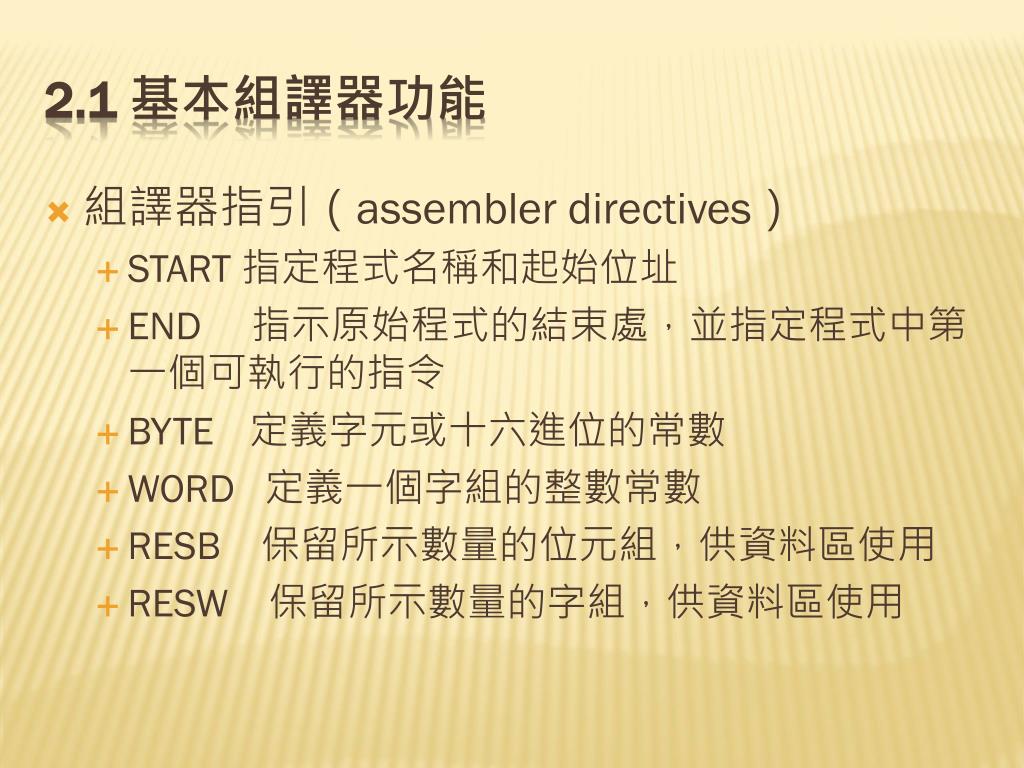

  3. 組譯器指引（assembler directives） • START 指定程式名稱和起始位址 • END 指示原始程式的結束處，並指定程式中第一個可執行的指令 • BYTE 定義字元或十六進位的常數 • WORD 定義一個字組的整數常數 • RESB 保留所示數量的位元組，供資料區使用 • RESW 保留所示數量的字組，供資料區使用 2.1 基本組譯器功能

  4. SIC組合語言程式的範例

  5. 此程式範例包含了一個主程式及兩個副程式(RDREC副程式及WRREC副程式)。主程式呼叫RDREC副程式讀取一筆資料記錄後，呼叫WRREC副程式將此資料記錄輸出。此過程一直持續，直到RDREC副程式讀取資料記錄為空，此時由WRREC副程式輸出 ‘EOF’後返回作業系統 (註：假設此程式由被作業系統呼) 。 SIC組合語言程式的範例

  6. RDREC副程式每次被執行時，從輸入設備(F1)16讀入一筆記錄的資料存入 BUFFER陣列，此筆記錄的長度被記載在LENGTH變數。 (註：(1)一筆記錄的資料最長為4096個BYTES (2)當副程式從從輸入設備讀入0，則判定此筆記錄結束)。 WRREC副程式依據LENGTH變數所記載的長度，將存放在BUFFER陣列的資料記錄輸出到輸出設備(05)16。 SIC組合語言程式的範例

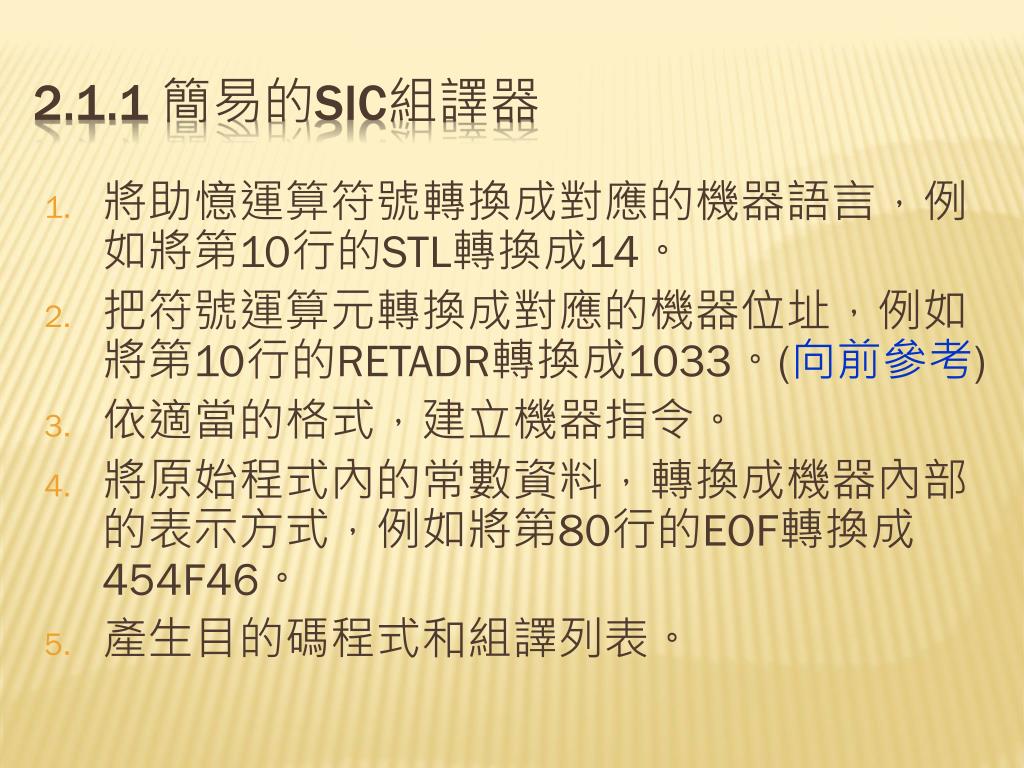

  7. 將助憶運算符號轉換成對應的機器語言，例如將第10行的STL轉換成14。將助憶運算符號轉換成對應的機器語言，例如將第10行的STL轉換成14。 把符號運算元轉換成對應的機器位址，例如將第10行的RETADR轉換成1033。(向前參考) 依適當的格式，建立機器指令。 將原始程式內的常數資料，轉換成機器內部的表示方式，例如將第80行的EOF轉換成454F46。 產生目的碼程式和組譯列表。 2.1.1 簡易的SIC組譯器

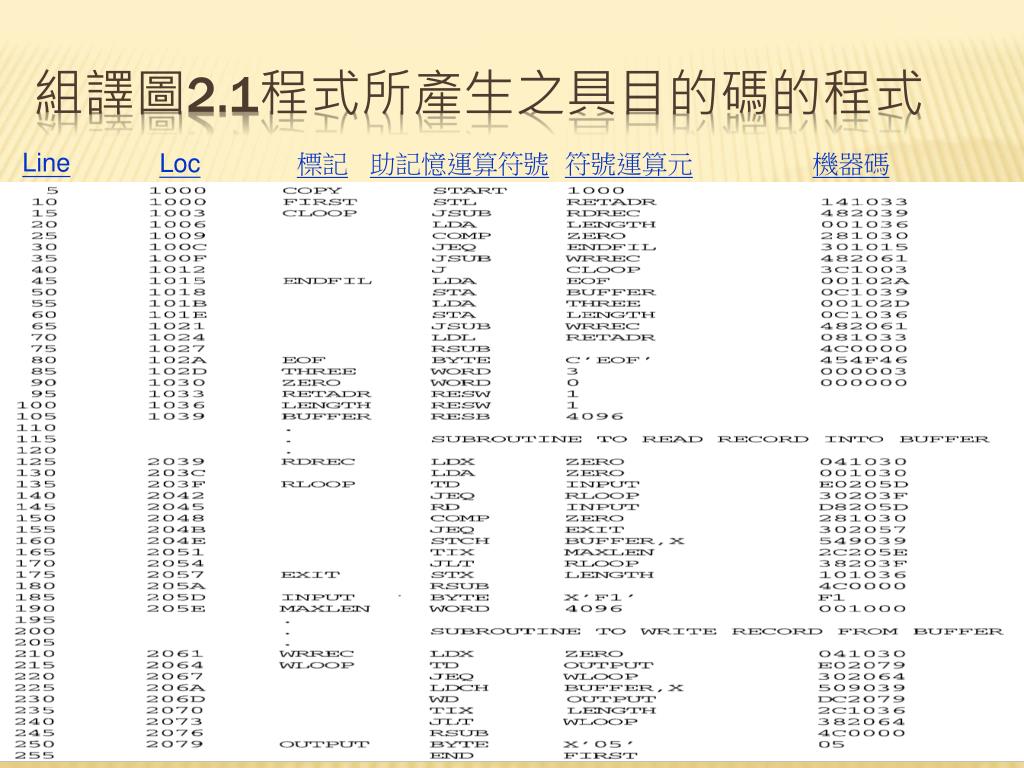

  8. 組譯圖2.1程式所產生之具目的碼的程式 Line Loc 標記 助記憶運算符號 符號運算元 機器碼

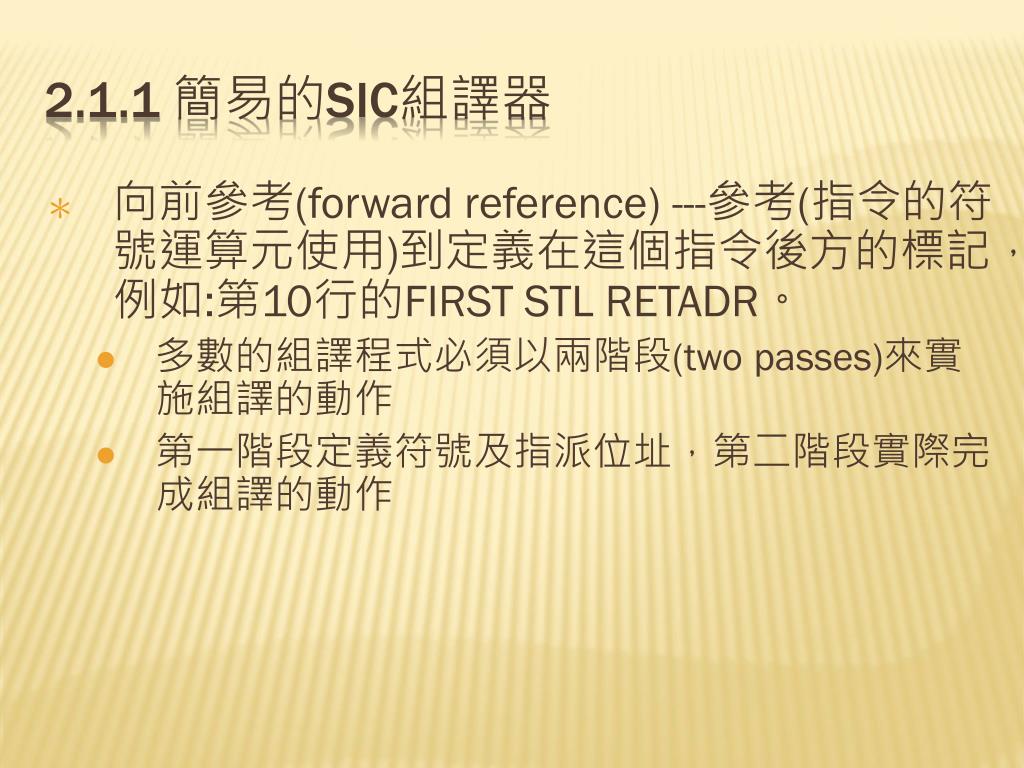

  9. 2.1.1 簡易的SIC組譯器 • 向前參考(forward reference) ---參考(指令的符號運算元使用)到定義在這個指令後方的標記，例如:第10行的FIRST STL RETADR。 • 多數的組譯程式必須以兩階段(two passes)來實施組譯的動作 • 第一階段定義符號及指派位址，第二階段實際完成組譯的動作

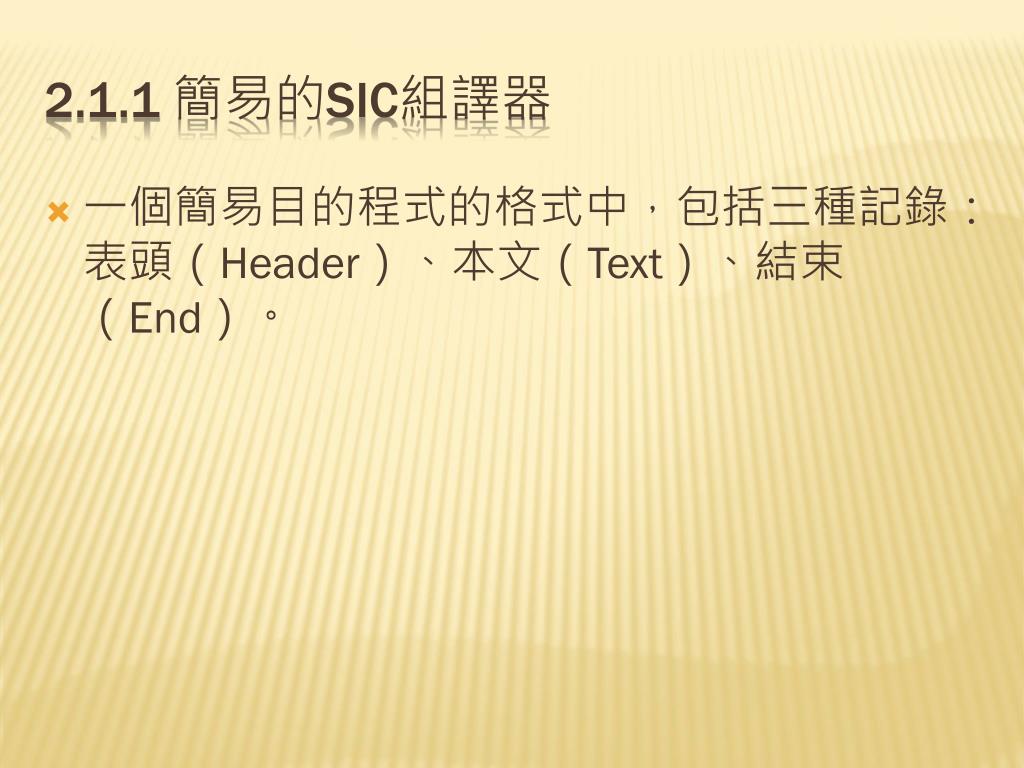

  10. 一個簡易目的程式的格式中，包括三種記錄：表頭（Header）、本文（Text）、結束（End）。一個簡易目的程式的格式中，包括三種記錄：表頭（Header）、本文（Text）、結束（End）。 2.1.1 簡易的SIC組譯器

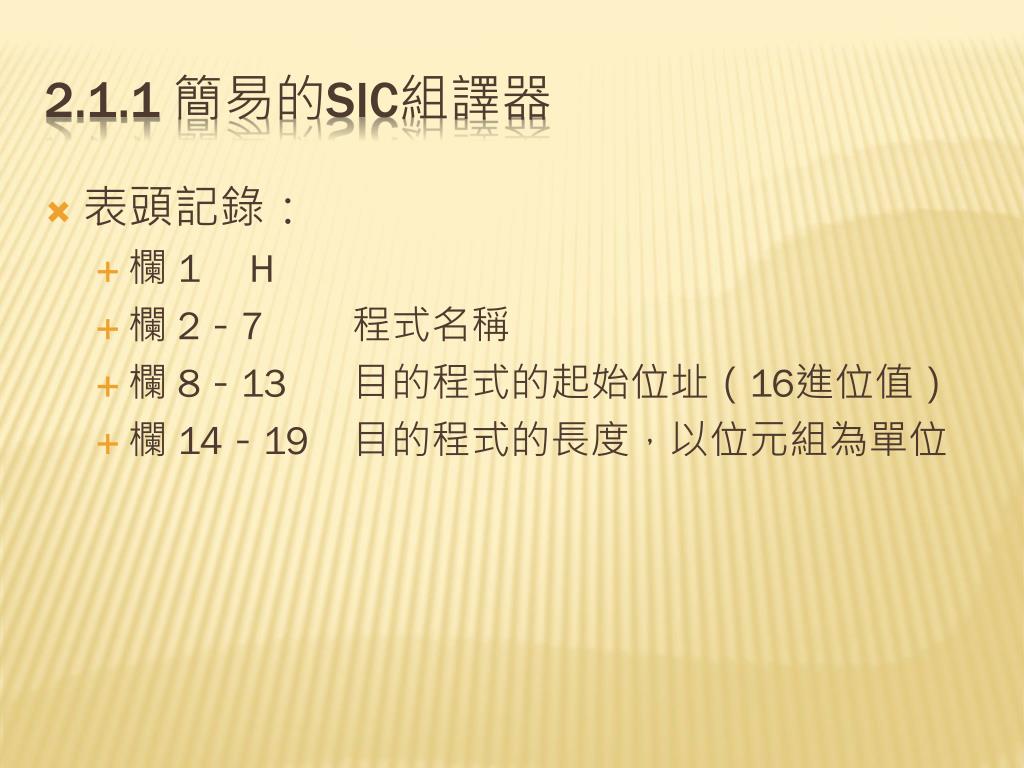

  11. 表頭記錄： • 欄 1 H • 欄 2－7 程式名稱 • 欄 8－13 目的程式的起始位址（16進位值） • 欄 14－19 目的程式的長度，以位元組為單位 2.1.1 簡易的SIC組譯器

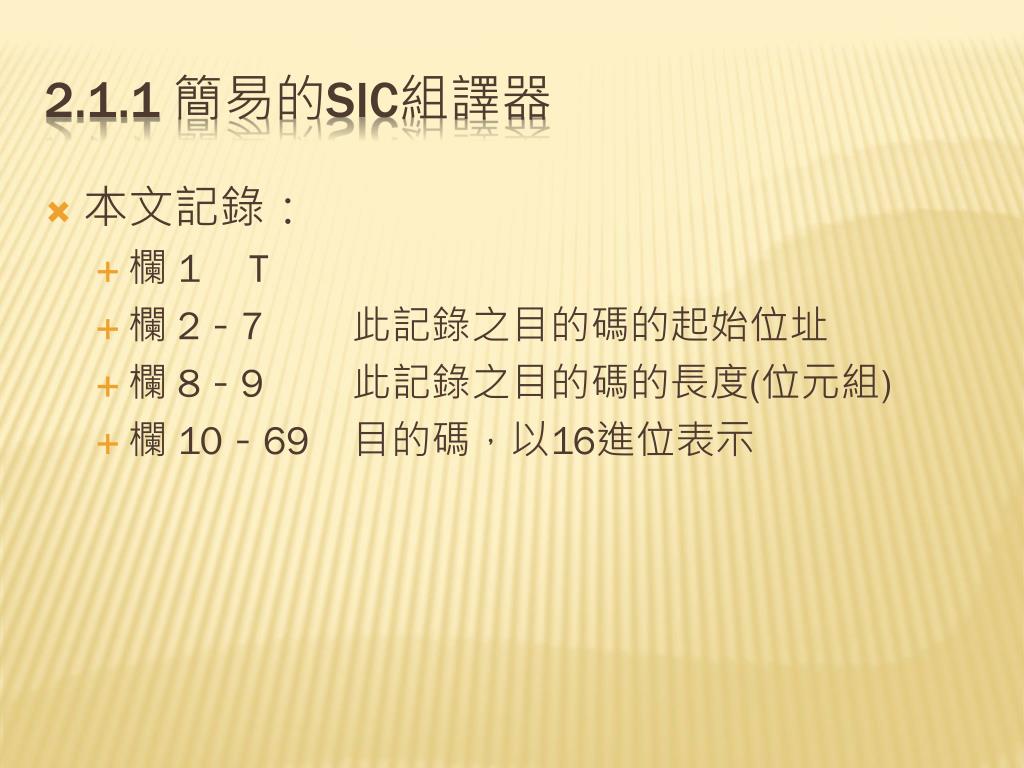

  12. 本文記錄： • 欄 1 T • 欄 2－7 此記錄之目的碼的起始位址 • 欄 8－9 此記錄之目的碼的長度(位元組) • 欄 10－69 目的碼，以16進位表示 2.1.1 簡易的SIC組譯器

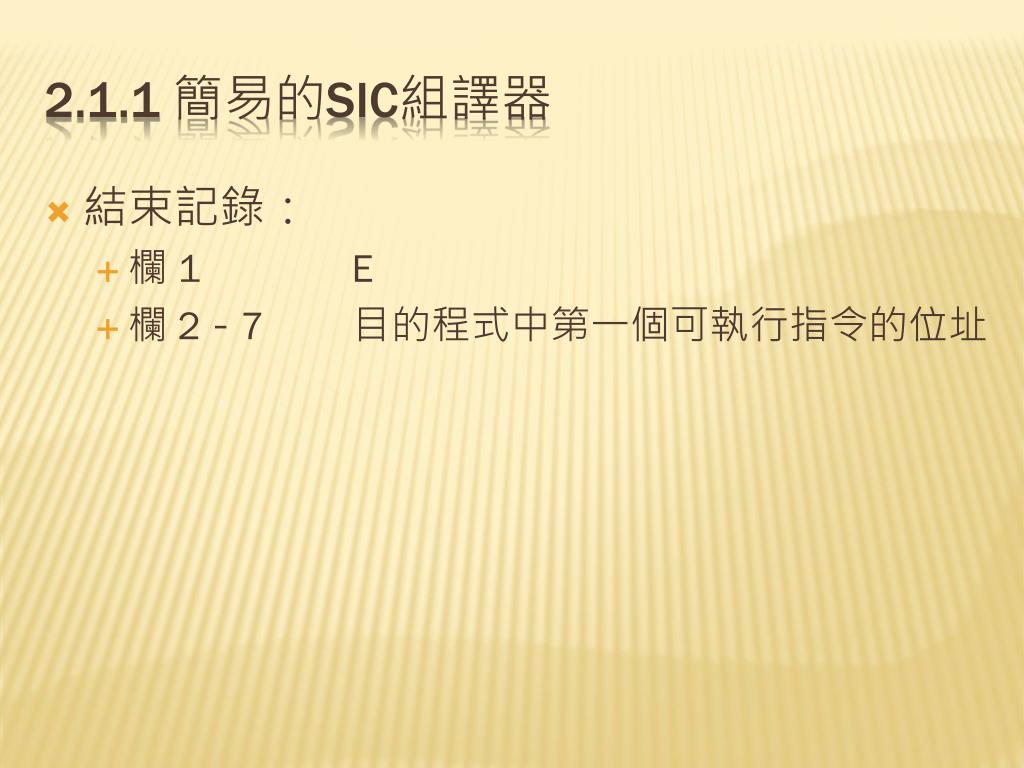

  13. 結束記錄： • 欄 1 E • 欄 2－7 目的程式中第一個可執行指令的位址 2.1.1 簡易的SIC組譯器

  14. 對應圖2.2的目的程式 2.1.1 簡易的SIC組譯器

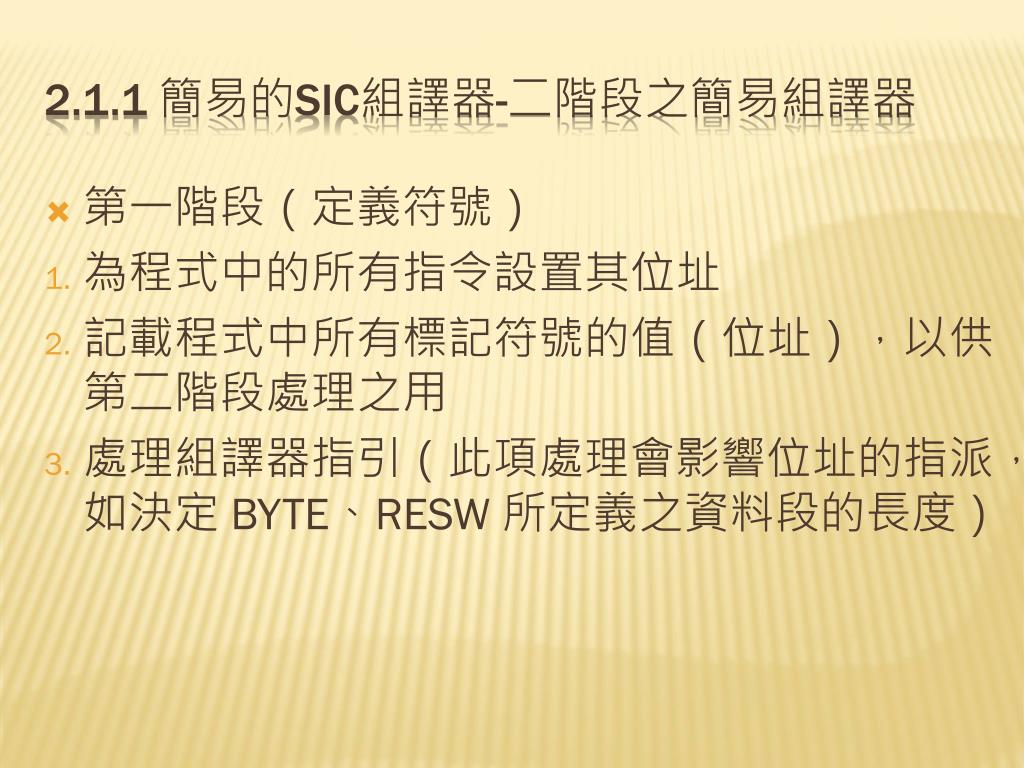

  15. 第一階段（定義符號） 為程式中的所有指令設置其位址 記載程式中所有標記符號的值（位址），以供第二階段處理之用 處理組譯器指引（此項處理會影響位址的指派，如決定 BYTE、RESW 所定義之資料段的長度） 2.1.1 簡易的SIC組譯器-二階段之簡易組譯器

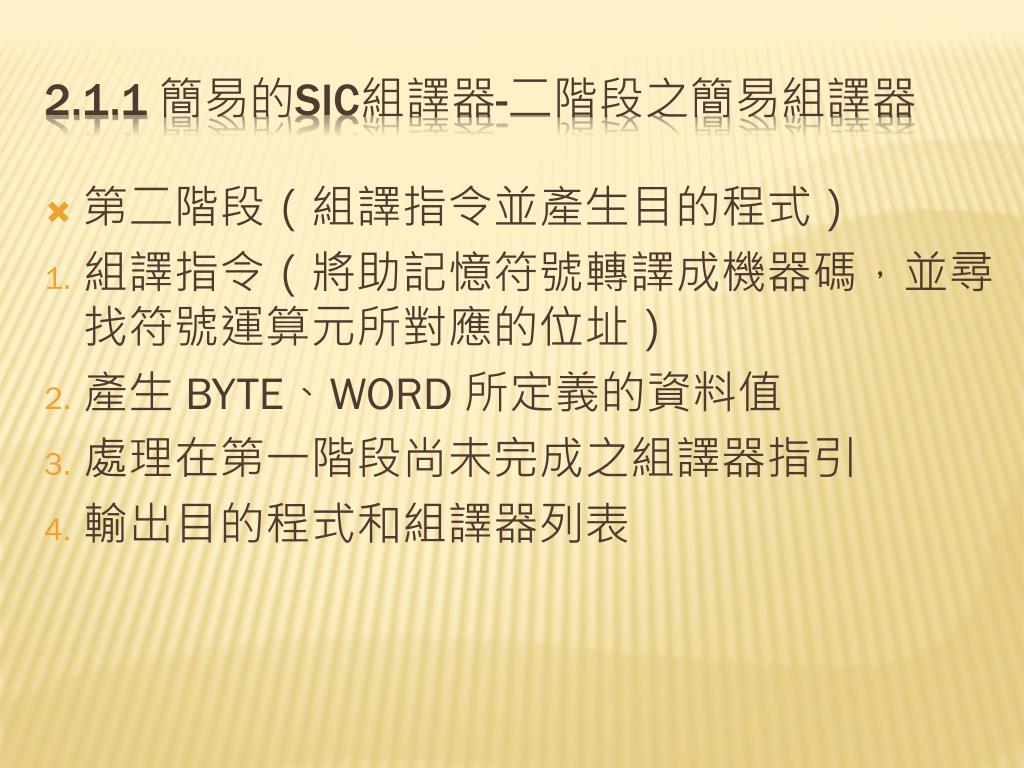

  16. 第二階段（組譯指令並產生目的程式） 組譯指令（將助記憶符號轉譯成機器碼，並尋找符號運算元所對應的位址） 產生 BYTE、WORD 所定義的資料值 處理在第一階段尚未完成之組譯器指引 輸出目的程式和組譯器列表 2.1.1 簡易的SIC組譯器-二階段之簡易組譯器

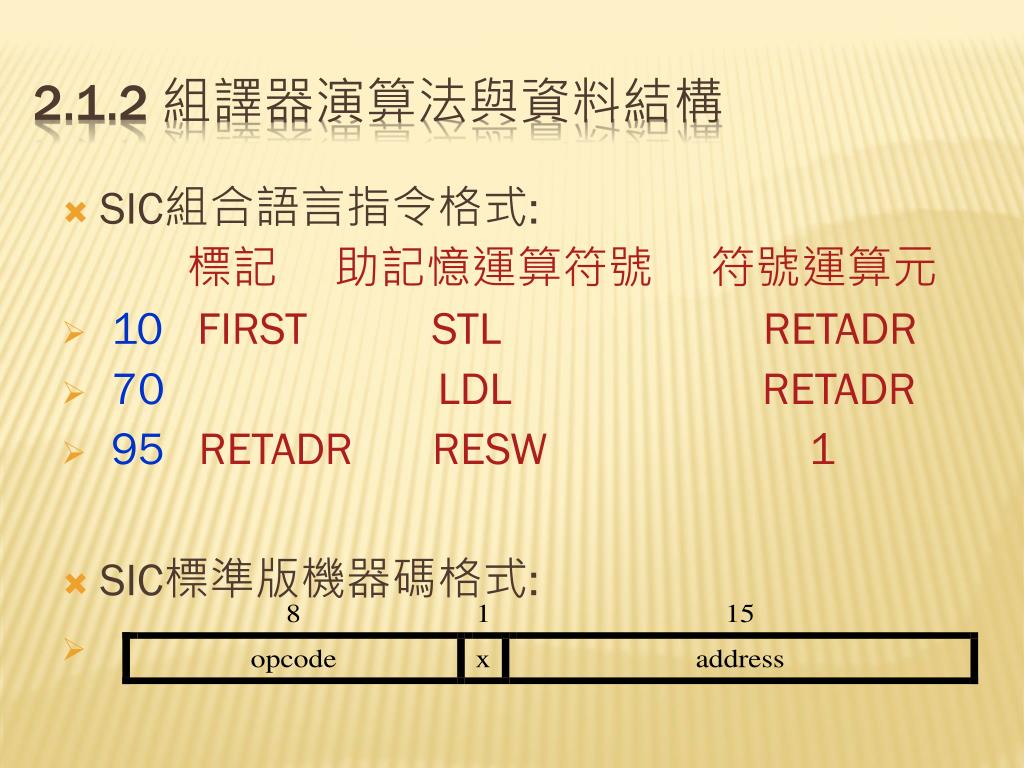

  17. 2.1.2 組譯器演算法與資料結構 • SIC組合語言指令格式: 標記 助記憶運算符號 符號運算元 • 10 FIRST STL RETADR • 70 LDL RETADR • 95 RETADR RESW 1 • SIC標準版機器碼格式:

  18. 資料結構: 運算碼表(Operation Code Table ,簡稱為OPTABE)、符號表(Symbol Table ,簡稱為SMTAB)、位址計數器(Location Counter ,簡稱為LOCCTR)。 演算法:第一階段(定義符號，請見圖2.4(a))、第二階段(組譯指令並產生目的程式，請見圖2.5(b))。 2.1.2 組譯器演算法與資料結構

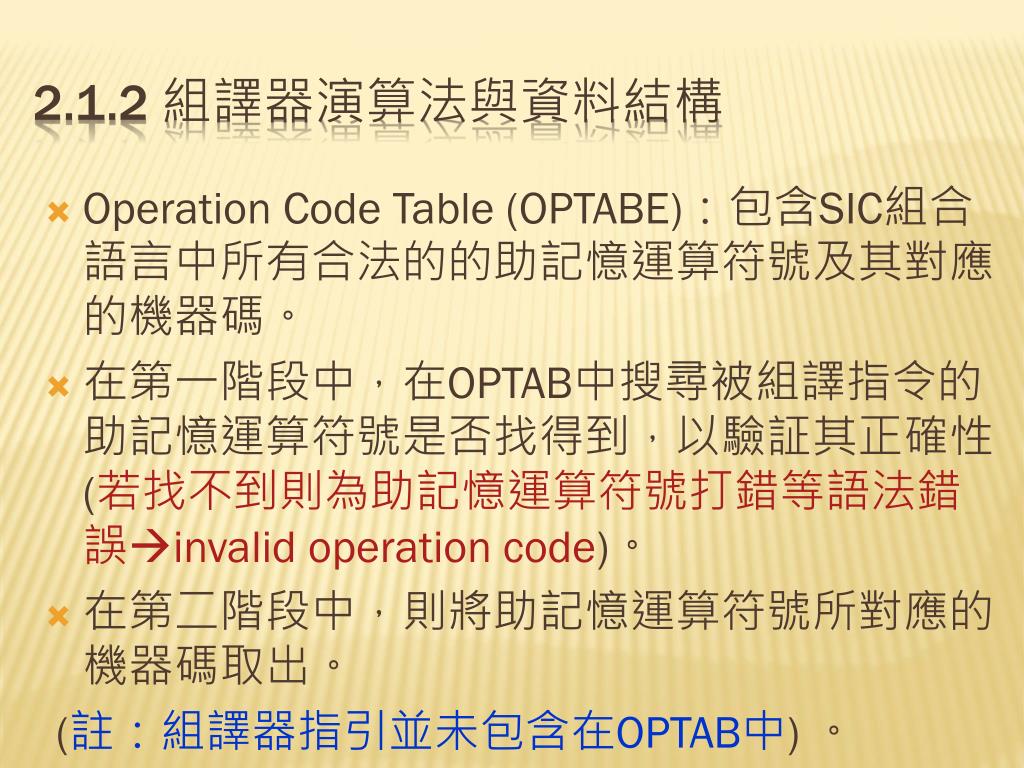

  19. 2.1.2 組譯器演算法與資料結構 Operation Code Table (OPTABE)：包含SIC組合語言中所有合法的的助記憶運算符號及其對應的機器碼。 在第一階段中，在OPTAB中搜尋被組譯指令的助記憶運算符號是否找得到，以驗証其正確性(若找不到則為助記憶運算符號打錯等語法錯誤invalid operation code)。 在第二階段中，則將助記憶運算符號所對應的機器碼取出。 (註：組譯器指引並未包含在OPTAB中) 。

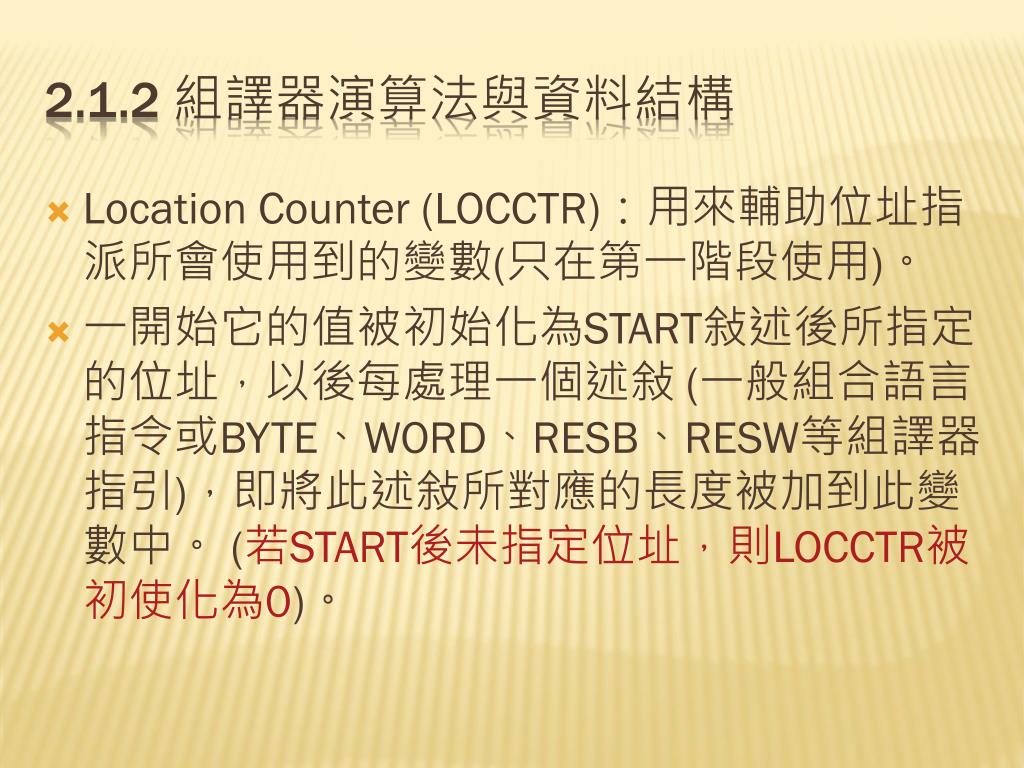

  20. 2.1.2 組譯器演算法與資料結構 Location Counter (LOCCTR)：用來輔助位址指派所會使用到的變數(只在第一階段使用)。 一開始它的值被初始化為START敍述後所指定的位址，以後每處理一個述敍 (一般組合語言指令或BYTE、WORD、RESB、RESW等組譯器指引)，即將此述敍所對應的長度被加到此變數中。 (若START後未指定位址，則LOCCTR被初使化為0)。

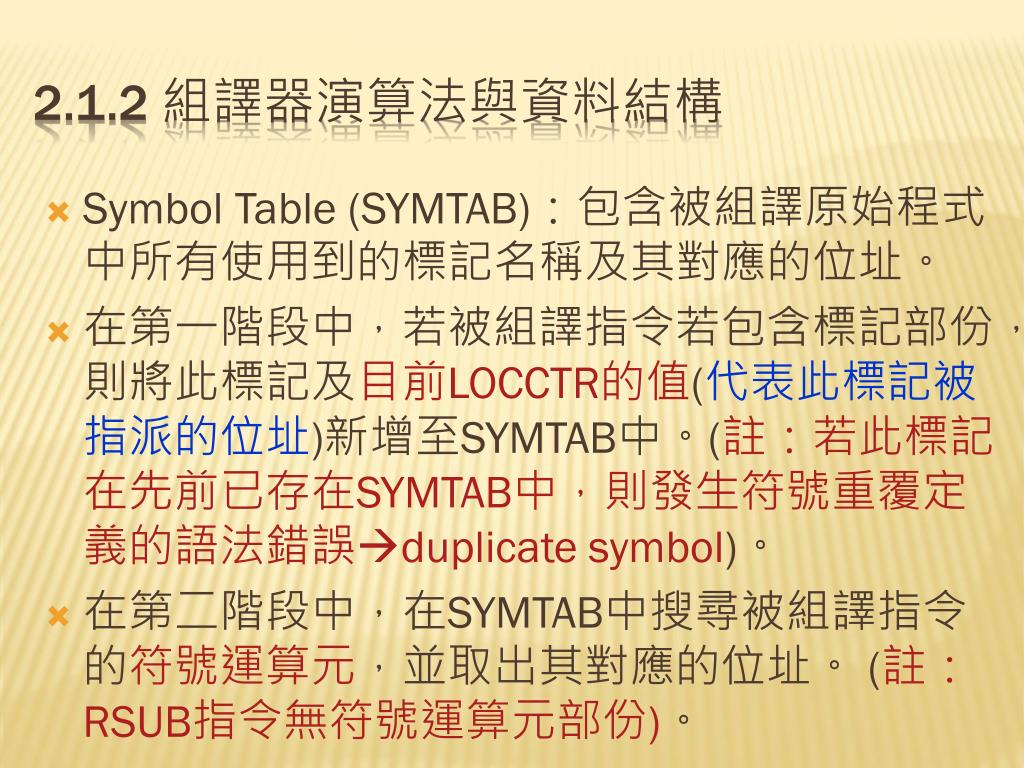

  21. 2.1.2 組譯器演算法與資料結構 Symbol Table (SYMTAB)：包含被組譯原始程式中所有使用到的標記名稱及其對應的位址。 在第一階段中，若被組譯指令若包含標記部份，則將此標記及目前LOCCTR的值(代表此標記被指派的位址)新增至SYMTAB中。(註：若此標記在先前已存在SYMTAB中，則發生符號重覆定義的語法錯誤duplicate symbol)。 在第二階段中，在SYMTAB中搜尋被組譯指令的符號運算元，並取出其對應的位址。 (註：RSUB指令無符號運算元部份)。

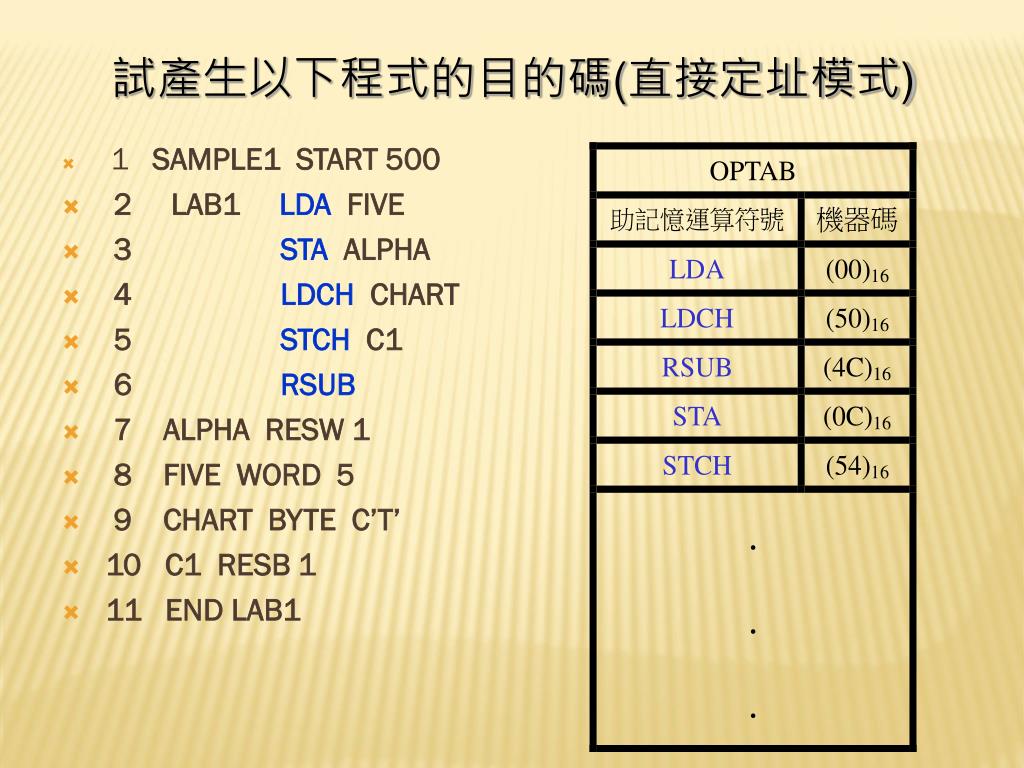

  22. 1 SAMPLE1 START 500 2 LAB1 LDA FIVE 3 STA ALPHA 4 LDCH CHART 5STCH C1 6 RSUB 7 ALPHA RESW 1 8 FIVE WORD 5 9 CHART BYTE C’T’ 10 C1 RESB 1 11 END LAB1 試產生以下程式的目的碼(直接定址模式)

  23. 1 SAMPLE1 START 500 2 LAB1 LDA FIVE 3 STA ALPHA 4 LDCH CHART 5STCH C1 6 RSUB 7 ALPHA RESW 1 8 FIVE WORD 5 9 CHART BYTE C’T’ 10 C1 RESB 1 11 END LAB1 LOC (0500)16 (0503)16 (0506)16 (0509)16 (050C)16 (050F)16 (0512)16 (0515)16 (0516)16

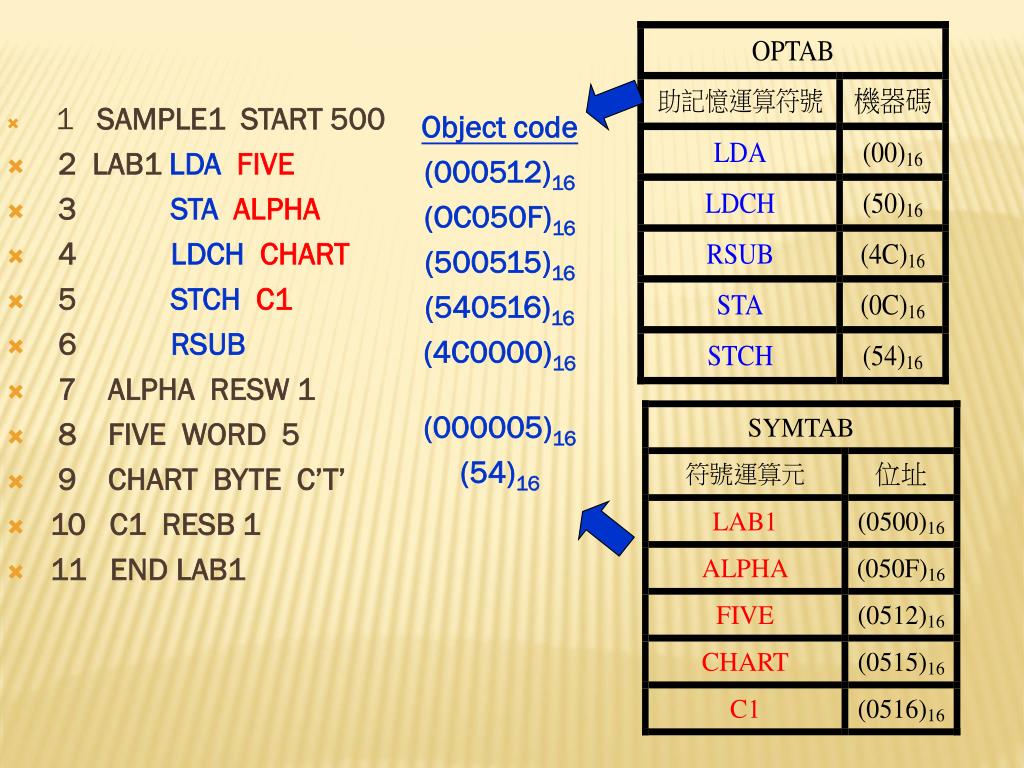

  24. 1 SAMPLE1 START 500 2 LAB1 LDAFIVE 3 STAALPHA 4 LDCHCHART 5STCHC1 6 RSUB 7 ALPHA RESW 1 8 FIVE WORD 5 9 CHART BYTE C’T’ 10 C1 RESB 1 11 END LAB1 Object code (000512)16 (OC050F)16 (500515)16 (540516)16 (4C0000)16 (000005)16 (54)16

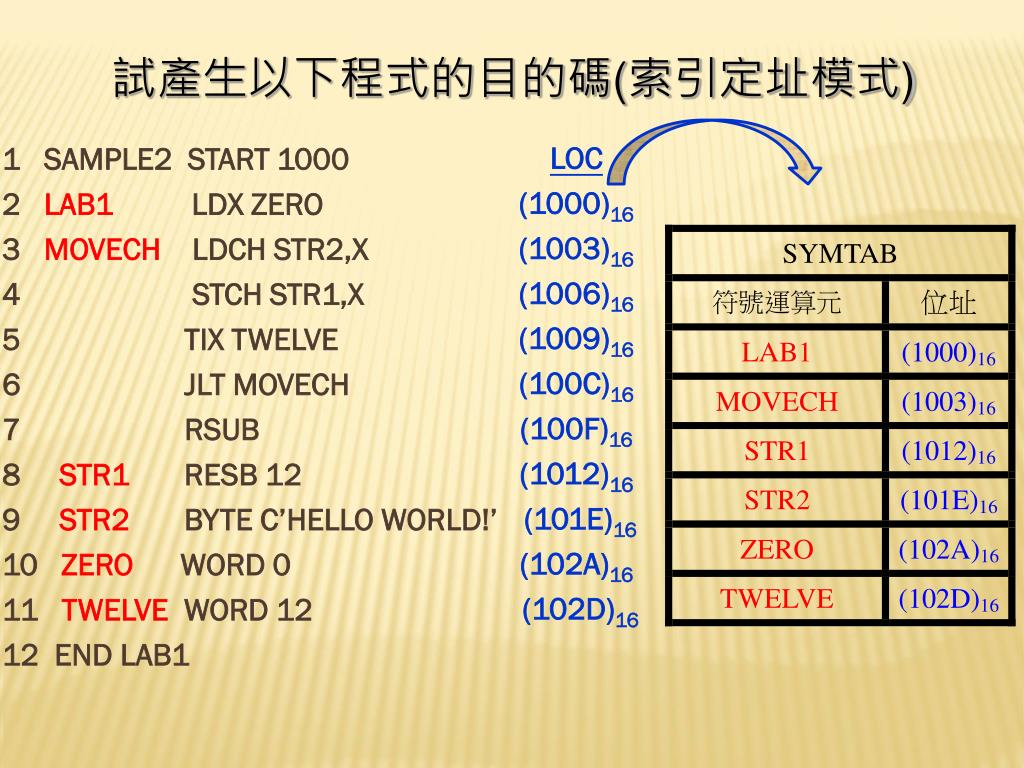

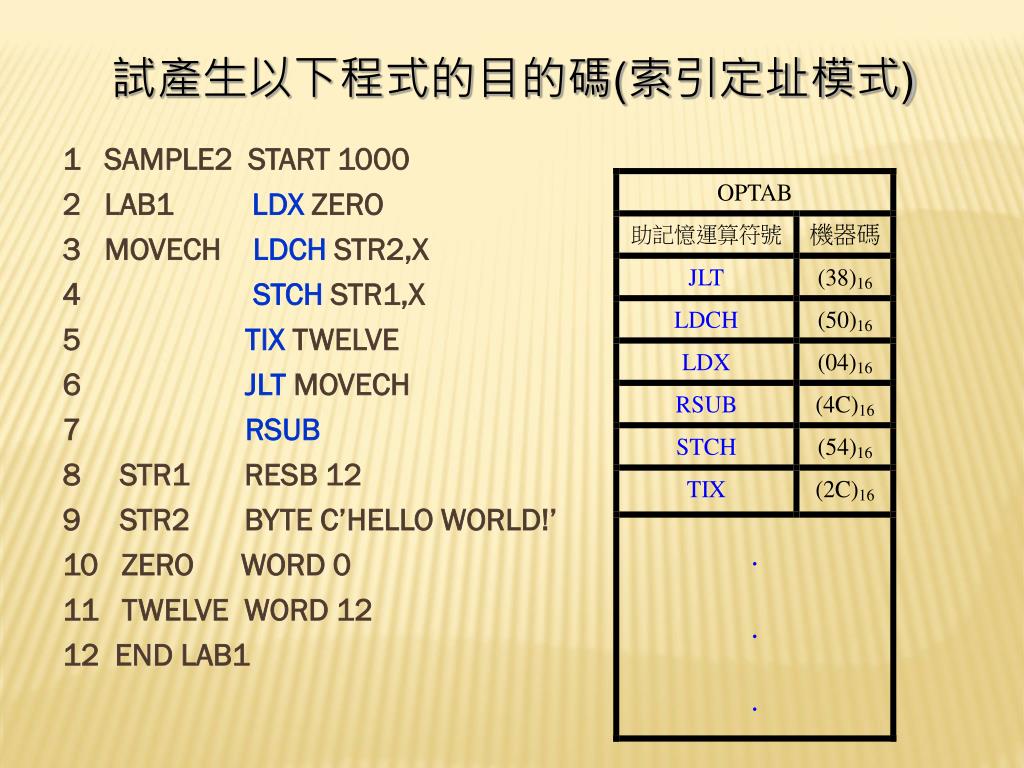

  25. 1 SAMPLE2 START 1000 2 LAB1 LDX ZERO 3 MOVECH LDCH STR2,X 4 STCH STR1,X 5 TIX TWELVE 6 JLT MOVECH 7 RSUB 8 STR1 RESB 12 9 STR2 BYTE C’HELLO WORLD!’ 10 ZERO WORD 0 11 TWELVE WORD 12 12 END LAB1 試產生以下程式的目的碼(索引定址模式)

  26. 1 SAMPLE2 START 1000 2 LAB1 LDX ZERO 3 MOVECH LDCH STR2,X 4 STCH STR1,X 5 TIX TWELVE 6 JLT MOVECH 7 RSUB 8 STR1 RESB 12 9 STR2 BYTE C’HELLO WORLD!’ 10 ZERO WORD 0 11 TWELVE WORD 12 12 END LAB1 試產生以下程式的目的碼(索引定址模式) LOC (1000)16 (1003)16 (1006)16 (1009)16 (100C)16 (100F)16 (1012)16 (101E)16 (102A)16 (102D)16

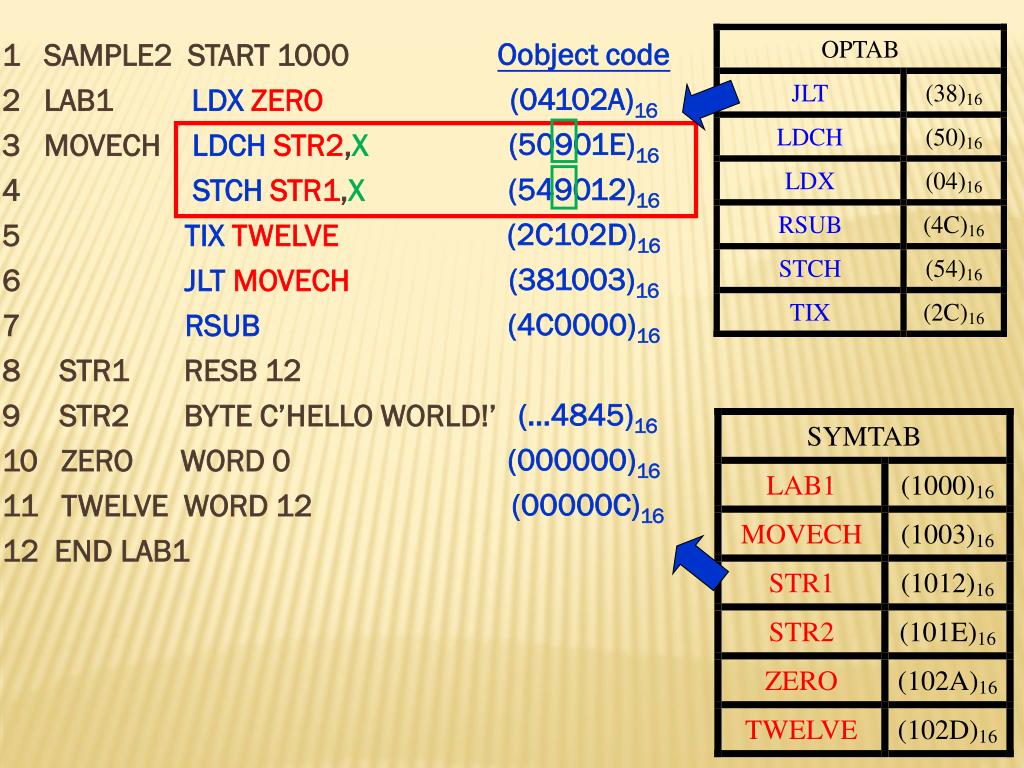

  27. 1 SAMPLE2 START 1000 2 LAB1 LDXZERO 3 MOVECH LDCHSTR2,X 4 STCHSTR1,X 5 TIXTWELVE 6 JLTMOVECH 7 RSUB 8 STR1 RESB 12 9 STR2 BYTE C’HELLO WORLD!’ 10 ZERO WORD 0 11 TWELVE WORD 12 12 END LAB1 Oobject code (04102A)16 (50901E)16 (549012)16 (2C102D)16 (381003)16 (4C0000)16 (…4845)16 (000000)16 (00000C)16

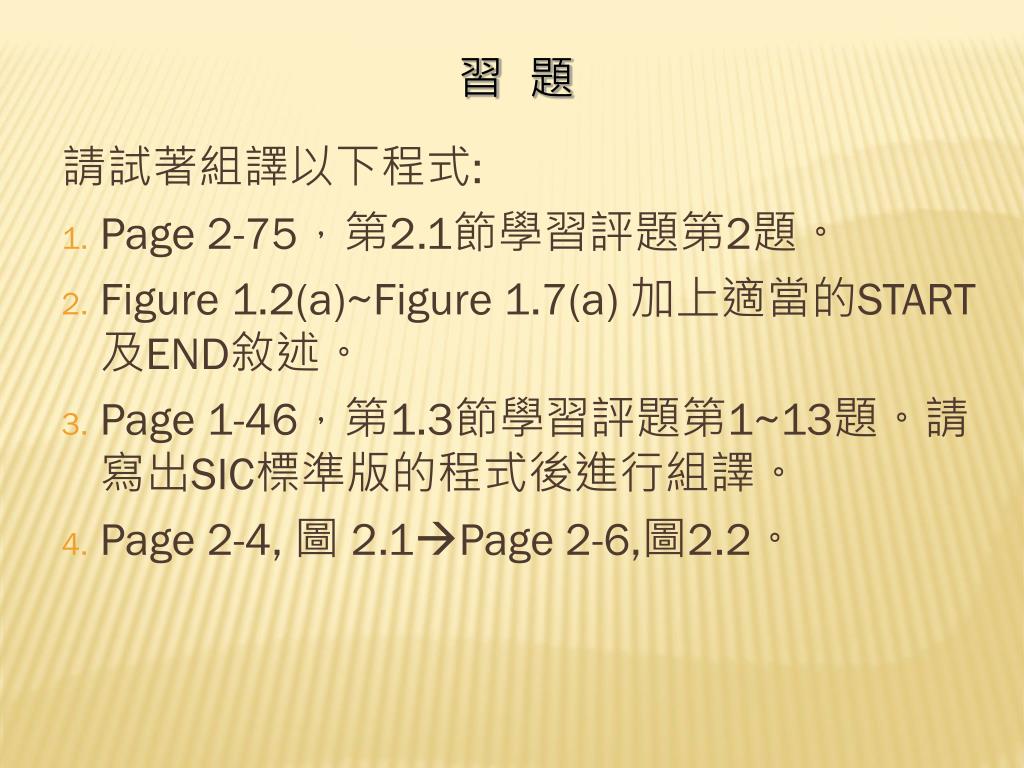

  28. 請試著組譯以下程式: Page 2-75，第2.1節學習評題第2題。 Figure 1.2(a)~Figure 1.7(a) 加上適當的START及END敘述。 Page 1-46，第1.3節學習評題第1~13題。請寫出SIC標準版的程式後進行組譯。 Page 2-4, 圖 2.1Page 2-6,圖2.2。 習 題

  29. 第一階段-1

  30. 第一階段-2

  31. 第二階段-1

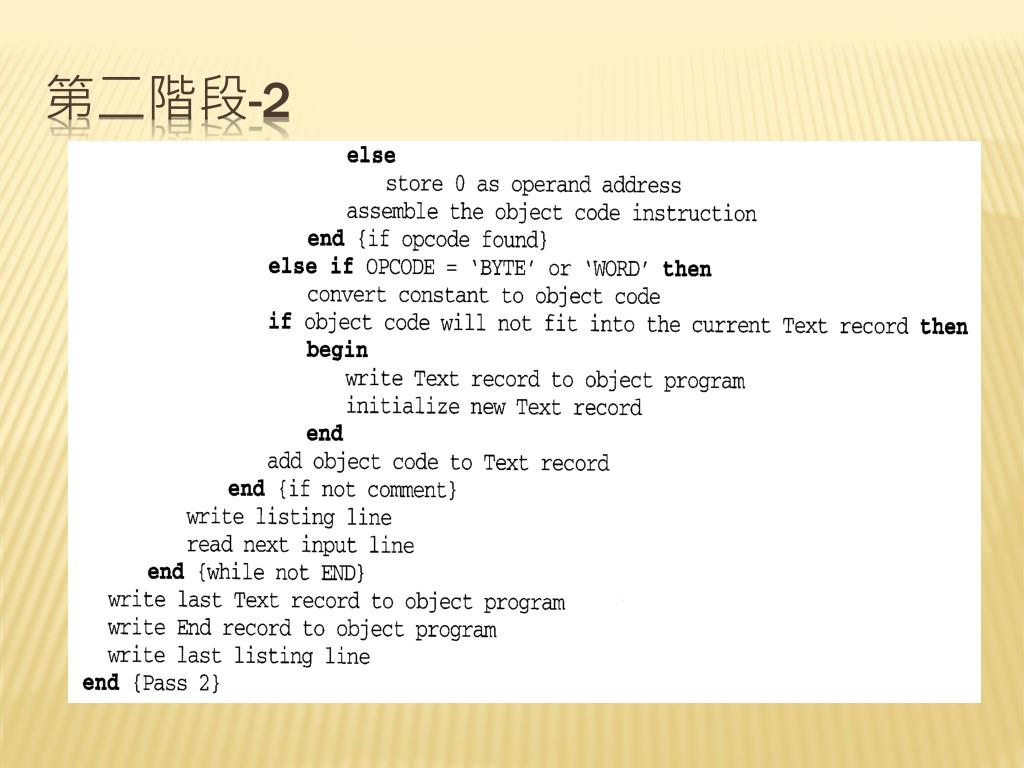

  32. 第二階段-2
