Проект схемы теплоснабжения города Оренбурга до 2027 года

1. Доклад для Комиссии Минэнерго по утверждению Схем теплоснабжения городов с численностью населения более 500 тыс. чел. Проект схемы теплоснабжения города Оренбурга до 2027 года

2. Основания для разработки и разработчики схемы теплоснабжения

3. Существующее состояние Систем теплоснабжения города Оренбурга

4. Радиус эффективного теплоснабжения Сакмарской ТЭЦ и зоны действия источников теплоты города Оренбурга

5. Установленная тепловая мощность источников тепловой энергии (мощности)

6. Присоединенная тепловая нагрузка (на коллекторах источников)

7. Баланс установленной тепловой мощности и тепловой нагрузки в зонах действия основных источников тепловой энергии (мощности)

8. Характеристики передачи тепловой энергии по тепловым сетям

9. Тарифы на генерацию тепловой энергии (мощности)

10. Тарифы на передачу тепловой энергии и средневзвешенный тариф на тепловую энергии в поселении

11. Показатели эффективности генерации тепловой энергии

12. Показатели эффективности передачи тепловой энергии

13. Показатели эффективности передачи тепловой энергии

14. Показатели эффективности передачи тепловой энергии

15. Показатели эффективности передачи тепловой энергии

16. Показатели эффективности передачи тепловой энергии

17. Показатели эффективности передачи тепловой энергии

18. Показатели эффективности передачи тепловой энергии

19. Показатели эффективности передачи тепловой энергии

20. Показатели эффективности передачи тепловой энергии

21. Показатели эффективности передачи тепловой энергии

22. Существующие проблемы организации надежного и безопасного теплоснабжения поселения

23. Существующие проблемы организации надежного и безопасного теплоснабжения поселения

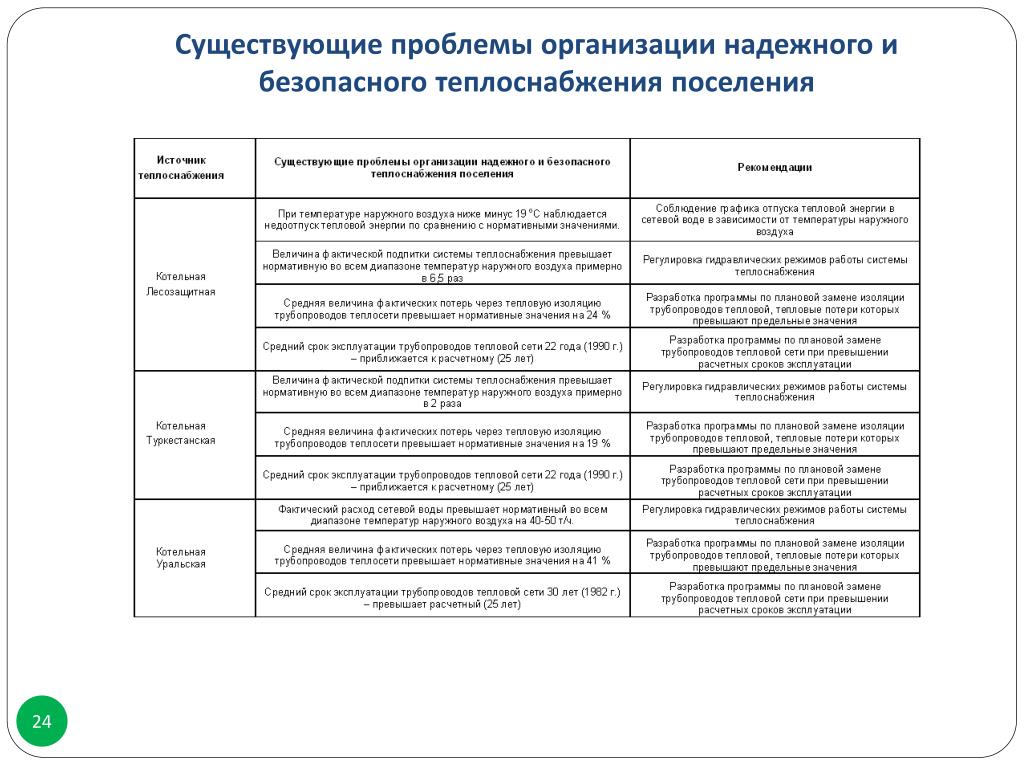

24. Существующие проблемы организации надежного и безопасного теплоснабжения поселения

25. Существующие проблемы организации надежного и безопасного теплоснабжения поселения

26. Перспективный спрос на тепловую мощность и тепловую энергию

27. Параметры плана СЭР поселения

28. Учтенные в схеме теплоснабжения и согласованные с Генеральным планом параметры строительных фондов

29. Перспективный спрос на тепловую мощность, Гкал/ч

30. Прогноз тепловых нагрузок в существующих зонах действия, существующих источников (основные зоны действия)

31. Общие характеристики застройки и ее обеспечение теплоснабжением • На слайде представлены существующие зоны действия источников теплоты г. Оренбурга, места прогнозной точечной застройки и районы комплексного освоения территорий под новое строительство. • В соответствии с представленной схемой, вдали от существующих зон действия источников теплоты оказывается перспективная нагрузка потребителей № 52 величиной 10,5 Гкал/ч. • При этом плотность тепловой нагрузки составляет 0,13 Гкал/га, что предполагает строительство новой котельной. • Все остальные места прогнозной точечной застройки и районы комплексного освоения территорий под новое строительство оказываются либо входящими в уже существующие зоны действия источников теплоты, либо примыкающие непосредственно к ним.

32. Общие характеристики застройки и ее обеспечение теплоснабжением Разработанный к схеме теплоснабжения мастер-план г. Оренбурга не предполагает значительного изменения существующих зон действия источников теплоты города, за исключением Сакмарской ТЭЦ, с целью повышения эффективности комбинированной выработки тепловой и электрической энергии, снижения имеющейся величины резерва тепловой мощности в сетевой воде на Сакмарской ТЭЦ и повышения экономичности её работы. Для определения наиболее эффективной возможности подключения перспективных нагрузок к Сакмарской ТЭЦ были рассмотрены следующие варианты: Вариант 1. Подключение к Сакмарской ТЭЦ прогнозируемых приростов тепловой энергии (мощности) в зонах нового строительства № 54, 55, 56 с общей нагрузкой 118,3 Гкал/ч и 16 котельных г. Оренбурга с общей нагрузкой 84,48 Гкал/ч. Итого 202,78 Гкал/ч. Вариант 2.Подключение к Сакмарской ТЭЦ прогнозируемых приростов тепловой энергии (мощности) в зонах нового строительства № 54, 55, 56 с общей нагрузкой 118,3 Гкал/ч. Тепловые нагрузки 16 котельных г. Оренбурга с общей нагрузкой 84,48 Гкал/ч остаются подключенными к котельным. Вариант 3. Подключение к Сакмарской ТЭЦ потребителей тепловой энергии, источником для которых являются 16 котельных г. Оренбурга, с общей нагрузкой 84,48 Гкал/ч. Строительство для прогнозируемых приростов тепловой энергии (мощности) в зонах нового строительства № 54, 55, 56 с общей нагрузкой 118,3 Гкал/ч дополнительного источника с комбинированной выработкой тепловой и электрической энергии. Вариант 4. Подключение к Сакмарской ТЭЦ прогнозных приростов тепловой энергии (мощности) № 54, 55, 56 с общей нагрузкой 118,3 Гкал/ч и 21 котельных г. Оренбурга с общей нагрузкой 125,19 Гкал/ч

33. Общие характеристики застройки и ее обеспечение теплоснабжением Вариант 1. Подключение к Сакмарской ТЭЦ прогнозируемых приростов тепловой энергии (мощности) в зонах нового строительства № 54, 55, 56 с общей нагрузкой 118,3 Гкал/ч и 16 котельных г. Оренбурга с общей нагрузкой 84,48 Гкал/ч. Итого 202,78 Гкал/ч. Резерв(+) / дефицит (-) тепловой мощности на Сакмарской ТЭЦ к 2027 г. +12 Гкал/ч. Сравнительная стоимость варианта 1 в ценах 2012 г. С НДС: 2 136,5 млн. руб.

34. Общие характеристики застройки и ее обеспечение теплоснабжением Перечень, месторасположение, присоединенная тепловая нагрузка и планируемый год переключения потребителей котельных к Сакмарской ТЭЦ по Варианту 1

35. Общие характеристики застройки и ее обеспечение теплоснабжением Вариант 2. Подключение к Сакмарской ТЭЦ прогнозируемых приростов тепловой энергии (мощности) в зонах нового строительства № 54, 55, 56 с общей нагрузкой 118,3 Гкал/ч. Тепловые нагрузки 16 котельных г. Оренбурга с общей нагрузкой 84,48 Гкал/ч остаются подключенными к котельным. Резерв(+) / дефицит (-) тепловой мощности на Сакмарской ТЭЦ к 2027 г. +88,2 Гкал/ч. • Сравнительная стоимость варианта 2 в ценах 2012 г. С НДС: • 1 830,4 млн. руб.

36. Общие характеристики застройки и ее обеспечение теплоснабжением Вариант 3. Подключение к Сакмарской ТЭЦ потребителей тепловой энергии, источником для которых являются 16 котельных г. Оренбурга, с общей нагрузкой 84,48 Гкал/ч. Строительство для прогнозируемых приростов тепловой энергии (мощности) в зонах нового строительства № 54, 55, 56 с общей нагрузкой 118,3 Гкал/ч дополнительного источника с комбинированной выработкой тепловой и электрической энергии. Резерв(+) / дефицит (-) тепловой мощности на Сакмарской ТЭЦ к 2027 г. +116,1 Гкал/ч. • Сравнительная стоимость варианта 3 в ценах 2012 г. С НДС: • 1 759,8 млн. руб. - тепловые сети • 10 800 млн. руб. – ПГУ - 240

37. Общие характеристики застройки и ее обеспечение теплоснабжением Вариант 4. Подключение к Сакмарской ТЭЦ прогнозных приростов тепловой энергии (мощности) № 54, 55, 56 с общей нагрузкой 118,3 Гкал/ч и 21 котельных г. Оренбурга с общей нагрузкой 125,19 Гкал/ч. Резерв(+) / дефицит (-) тепловой мощности на Сакмарской ТЭЦ к 2027 г. -28,7 Гкал/ч. • Сравнительная стоимость варианта 4 в ценах 2012 г. С НДС: • 2 360 млн. руб.

38. Общие характеристики застройки и ее обеспечение теплоснабжением В соответствии с утвержденными решениями разработанного к схеме теплоснабжения г. Оренбурга до 2027 г. мастер-плана в качестве варианта расширения зоны действия Сакмарской ТЭЦ утвержден Вариант 1: Подключение к Сакмарской ТЭЦ прогнозируемых приростов тепловой энергии (мощности) в зонах нового строительства № 54, 55, 56 с общей нагрузкой 118,3 Гкал/ч и 16 котельных г. Оренбурга с общей нагрузкой 84,48 Гкал/ч. Итого 202,78 Гкал/ч. Стоимость реализации данного варианта – 2 136 млн. рублей

39. Предложения по развитию источников

40. Проекты по развитию системы теплоснабжения в период до 2027 года по Сакмарской ТЭЦ

41. Развитие систем теплоснабжения в период до 2027 г. Существующие источники Итого: 550 млн. руб.

42. Развитие систем теплоснабжения в период до 2027 г. Проектируемые источники Новая котельная 13 Гкал/ч – 2013 г. Итого: 31,14 млн. руб.

43. Предложения по развитию тепловых сете й и сооружений на них

44. Группы предложений

45. Проекты по развитию системы теплоснабжения в период до 2027 г. (тепловые сети) Строительство или реконструкция тепловых сетей для повышения эффективности функционирования системы теплоснабжения, в том числе за счет перевода котельных в пиковый режим работы или ликвидации котельных (4) Строительство тепловых сетей для обеспечения нормативной надежности теплоснабжения (5) Реконструкция тепловых сетей, подлежащих замене в связи с исчерпанием эксплуатационного ресурса (7) Группа проектов Строительство тепловых сетей для обеспечения перспективных приростов тепловой нагрузки под жилищную, комплексную или производственную застройку во вновь осваиваемых районах поселения (2) Реконструкция тепловых сетей с увеличением диаметра трубопроводов для обеспечения перспективных приростов тепловой нагрузки (6) ИТОГО по городу, в т.ч. 38,6 км 4,8 км 24,0 км 4,8 км 378,1 км 35,9 км 4,5 км 21,0 км Сакмарская ТЭЦ 4,8 км 90,1 км 0,1 км - 0,6 км Оренбургская котельная - 11,3 км 0,2 км - - Котельная Гугучинская - 5,8 км 0,2 км - 0,8 км Котельная Карачи - 15,7 км 0,1 км 0,3 км - Котельная Лесозащитная - 5,7 км - - - Котельная Туркестанская - 3,3 км 1,4 км - 1,6 км Прочие котельные - 246,2 км 0,7 км Новая котельная 5,5 млрд. руб.

46. Целевые показатели развития системы теплоснабжения города 2013 до 2027 года

47. Эффективность

48. Доля комбинированной выработки электрической энергии на базе теплового потребления по городу * прогноз при условии сохранения объемов отпуска электроэнергии

49. Показатели эффективности работы существующих источников

50. Потери тепла при передаче, %
