電錶 ATS電子部製作

動圈式電錶 N S 動鐵式(吸引式) 動鐵式(互斥式) 倍加器分流器電動式電錶

動圈式電錶的原理和電動機相似, 不過它的線圈只能在有限的範圍內轉動; 它的主要部份有: 指針線圈磁極磁極 S N 刻度

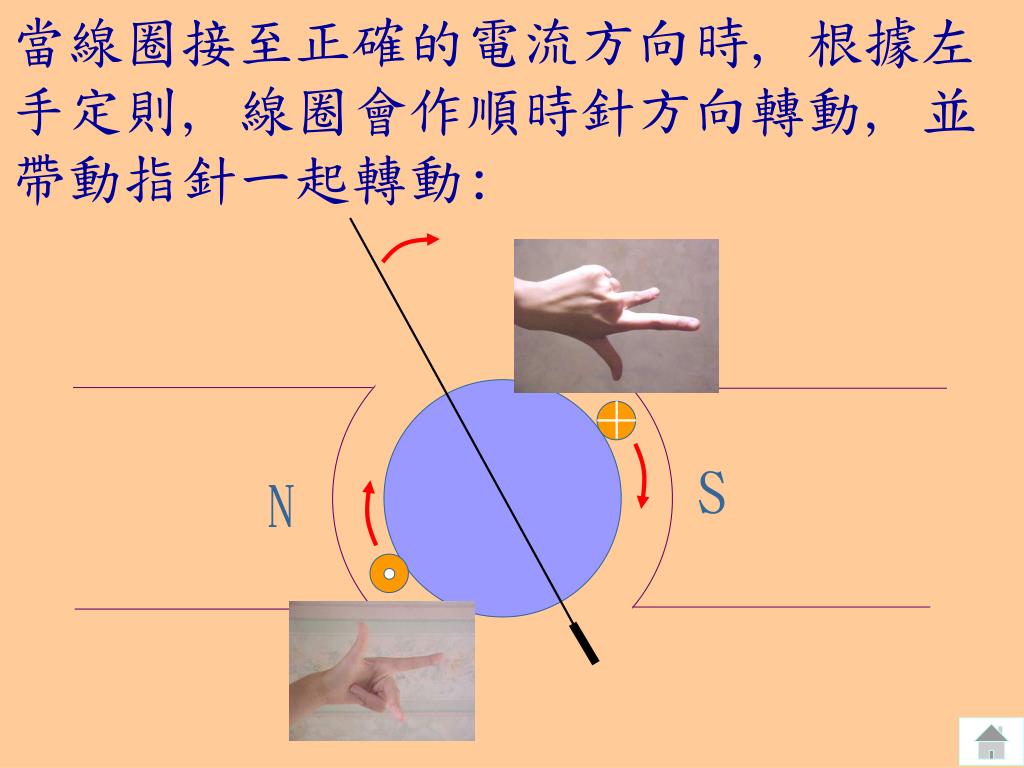

當線圈接至正確的電流方向時, 根據左手定則, 線圈會作順時針方向轉動, 並帶動指針一起轉動: S N

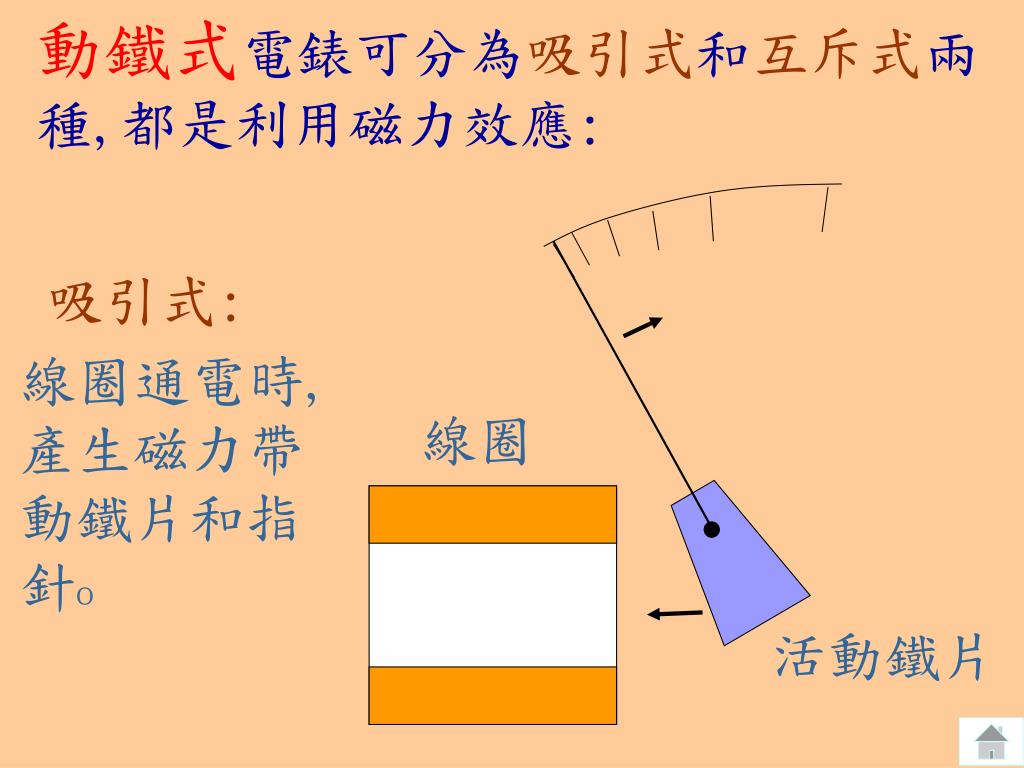

動鐵式電錶可分為吸引式和互斥式兩種,都是利用磁力效應:動鐵式電錶可分為吸引式和互斥式兩種,都是利用磁力效應: 吸引式: 線圈通電時,產生磁力帶動鐵片和指針o 線圈活動鐵片

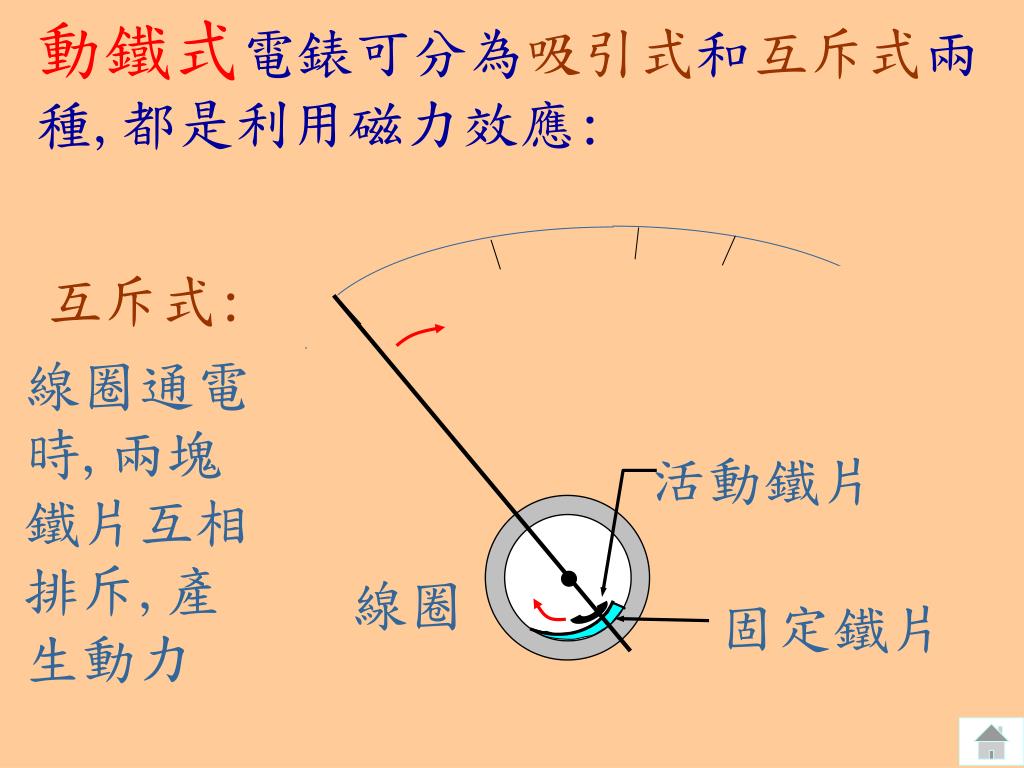

動鐵式電錶可分為吸引式和互斥式兩種,都是利用磁力效應:動鐵式電錶可分為吸引式和互斥式兩種,都是利用磁力效應: 活動鐵片固定鐵片互斥式: 線圈通電時,兩塊鐵片互相排斥,產生動力線圈

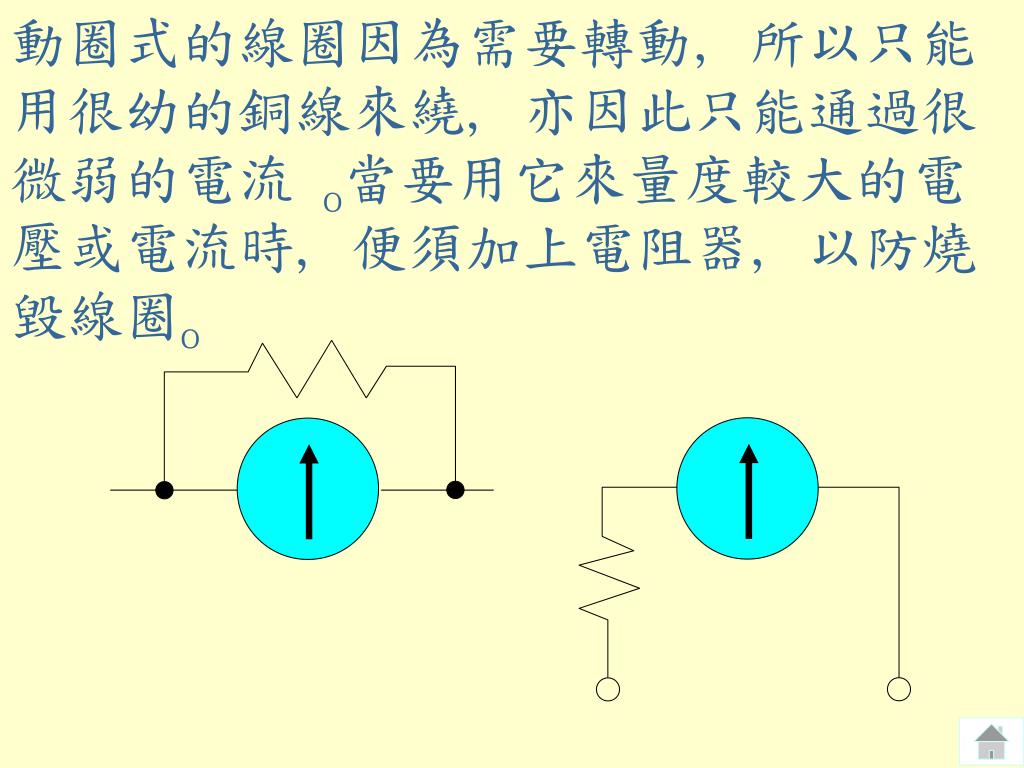

動圈式的線圈因為需要轉動, 所以只能用很幼的銅線來繞, 亦因此只能通過很微弱的電流 o當要用它來量度較大的電壓或電流時, 便須加上電阻器, 以防燒毀線圈o

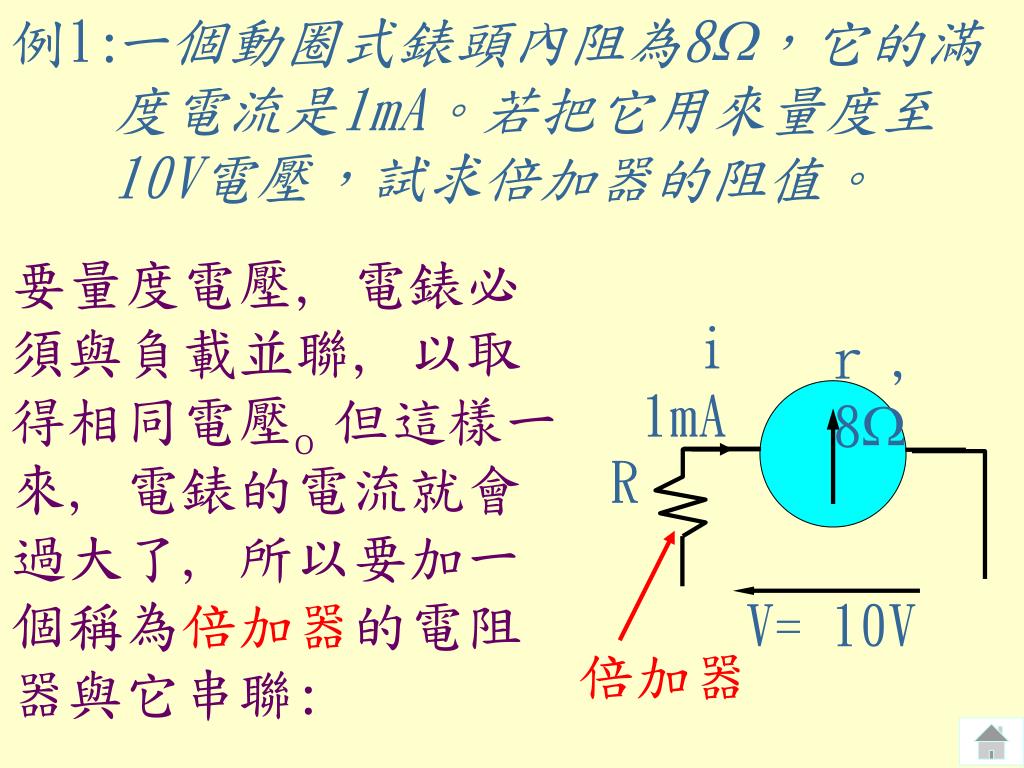

一個動圈式錶頭內阻為8，它的滿度電流是1mA。若把它用來量度至10V電壓，試求倍加器的阻值。一個動圈式錶頭內阻為8，它的滿度電流是1mA。若把它用來量度至10V電壓，試求倍加器的阻值。例1: i 1mA r , 8 R V= 10V 倍加器要量度電壓, 電錶必須與負載並聯, 以取得相同電壓o 但這樣一來, 電錶的電流就會過大了, 所以要加一個稱為倍加器的電阻器與它串聯:

一個動圈式錶頭內阻為8，它的滿度電流是1mA。若把它用來量度至10V電壓，試求倍加器的阻值。一個動圈式錶頭內阻為8，它的滿度電流是1mA。若把它用來量度至10V電壓，試求倍加器的阻值。例1: i 1mA r =,8 R V 當量度10V時，流進電錶的電流要剛好是1mA，這時： R + r = V/i R = V/i  r R = 10/(1  10-3)  8 = 9992

例2:一錶頭內阻為15，滿度電流為 500A，現需改裝為滿度3A之電流錶，求分流器之阻值。 R(分流器) I - i I 要量度電流，電錶必須與被量度的零件串聯，才可以有相同的電流量。但要避免電錶燒毀，不能讓所有電流流經它，就要並聯一個稱為分流器的電阻器。 i r = 15  500A

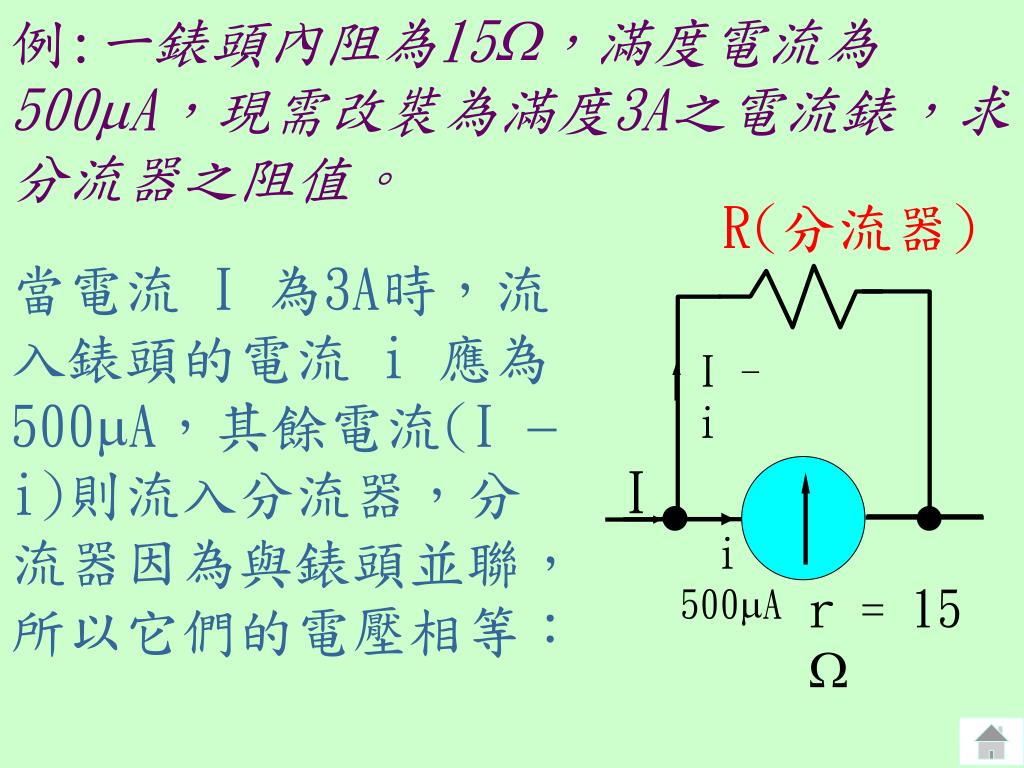

例:一錶頭內阻為15，滿度電流為 500A，現需改裝為滿度3A之電流錶，求分流器之阻值。 R(分流器) I - i I 當電流 I 為3A時，流入錶頭的電流 i 應為500A，其餘電流(I  i)則流入分流器，分流器因為與錶頭並聯，所以它們的電壓相等： i r = 15  500A

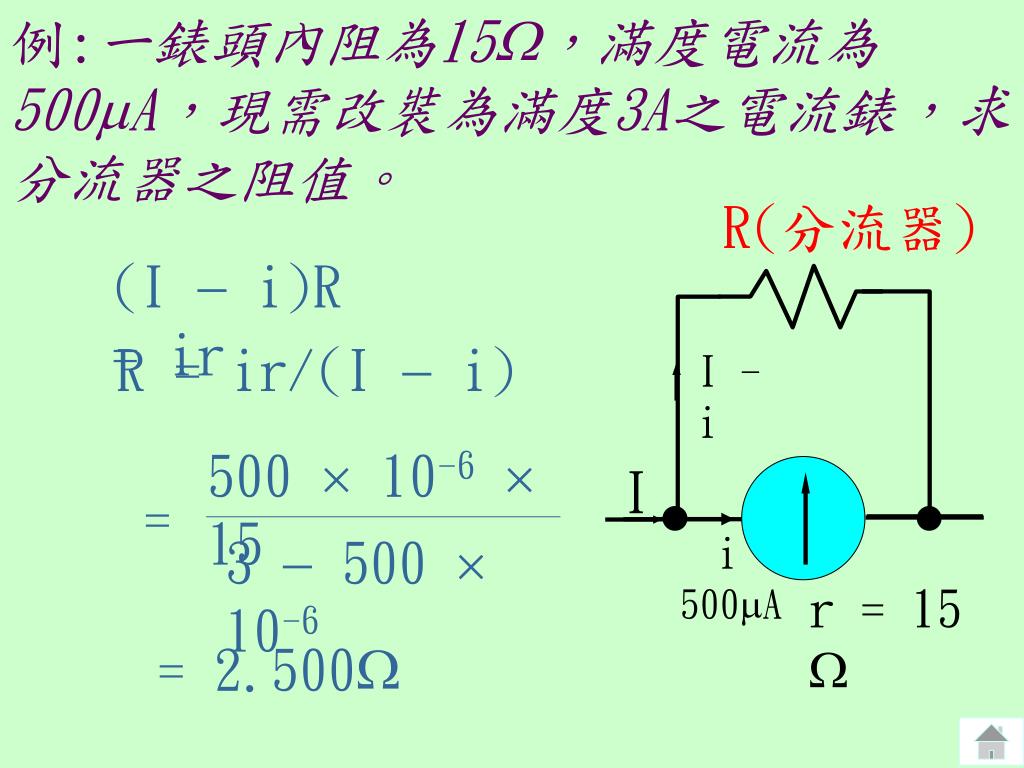

例:一錶頭內阻為15，滿度電流為 500A，現需改裝為滿度3A之電流錶，求分流器之阻值。 R(分流器) I - i 500  10-6 15 I = i 3  500  10-6 r = 15  500A (I  i)R = ir R = ir/(I  i) = 2.500

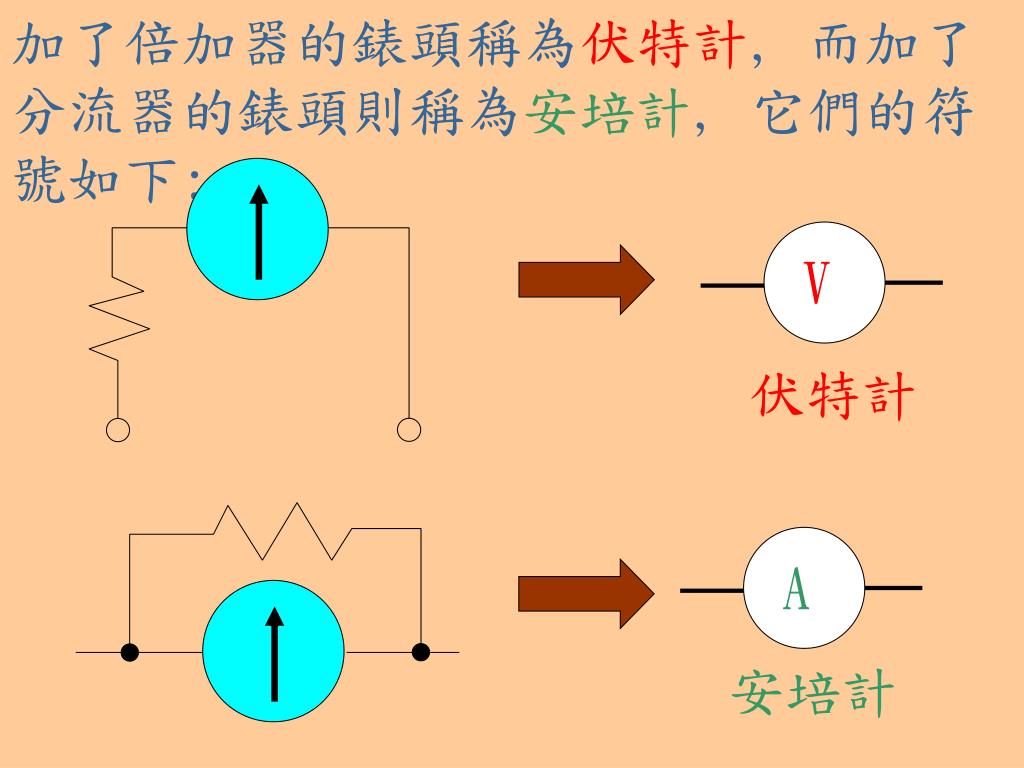

加了倍加器的錶頭稱為伏特計, 而加了分流器的錶頭則稱為安培計, 它們的符號如下: V 伏特計 A 安培計

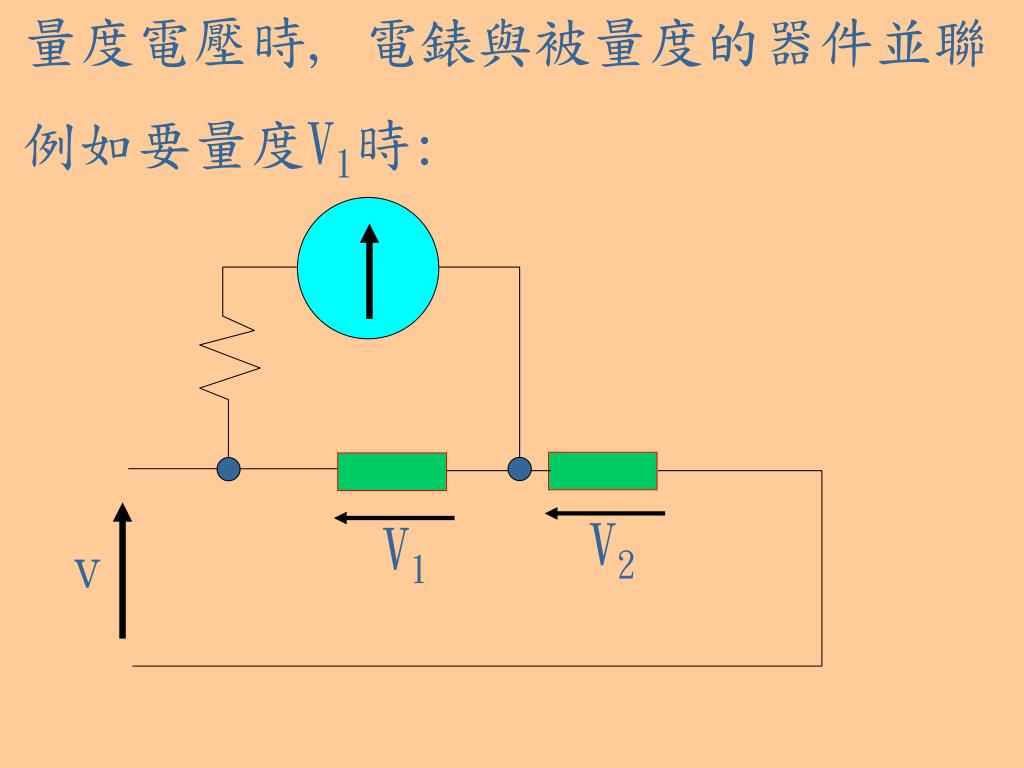

量度電壓時, 電錶與被量度的器件並聯 例如要量度V1時: V2 V1 v

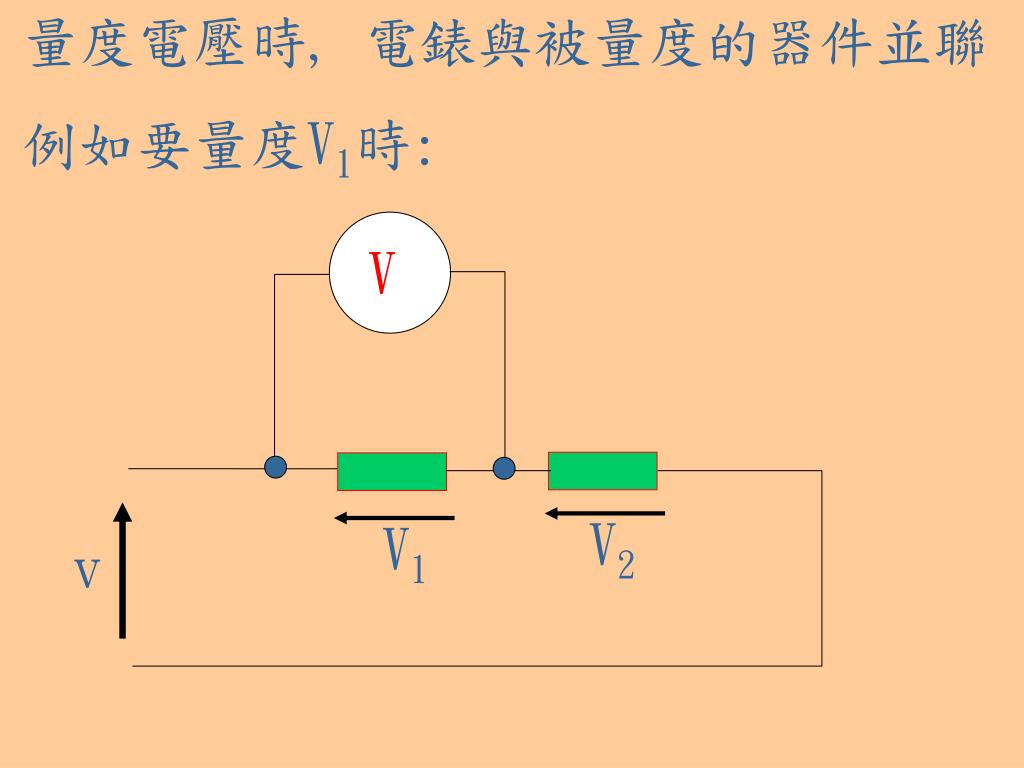

量度電壓時, 電錶與被量度的器件並聯 例如要量度V1時: V V2 V1 v

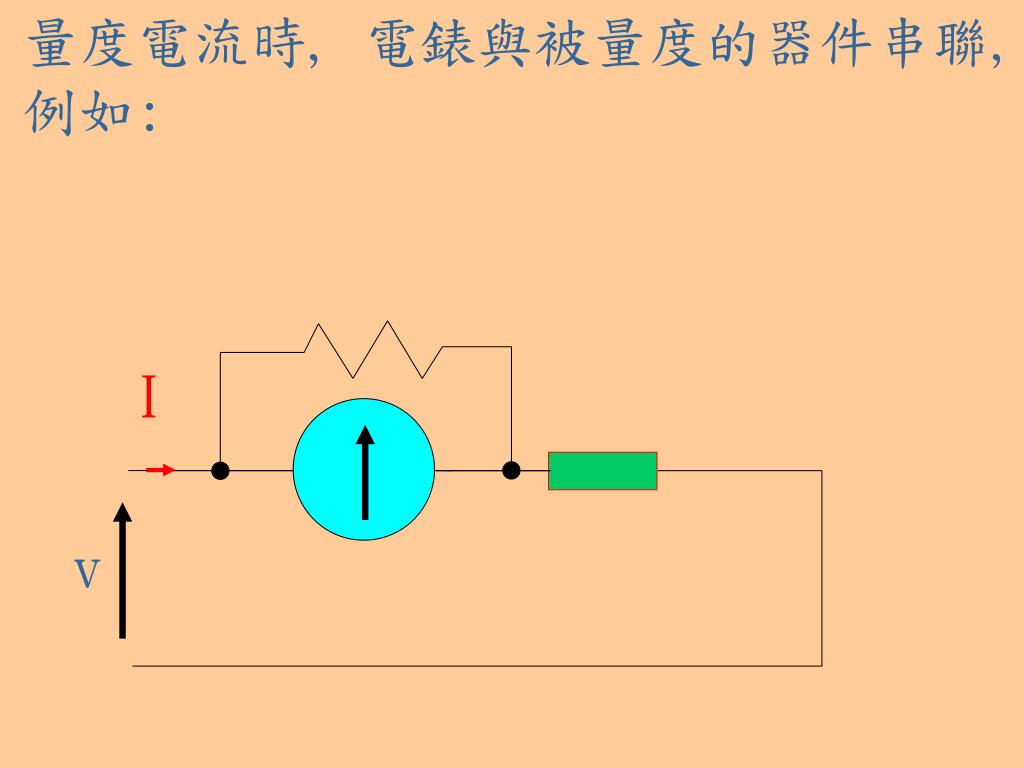

量度電流時, 電錶與被量度的器件串聯, 例如: I v

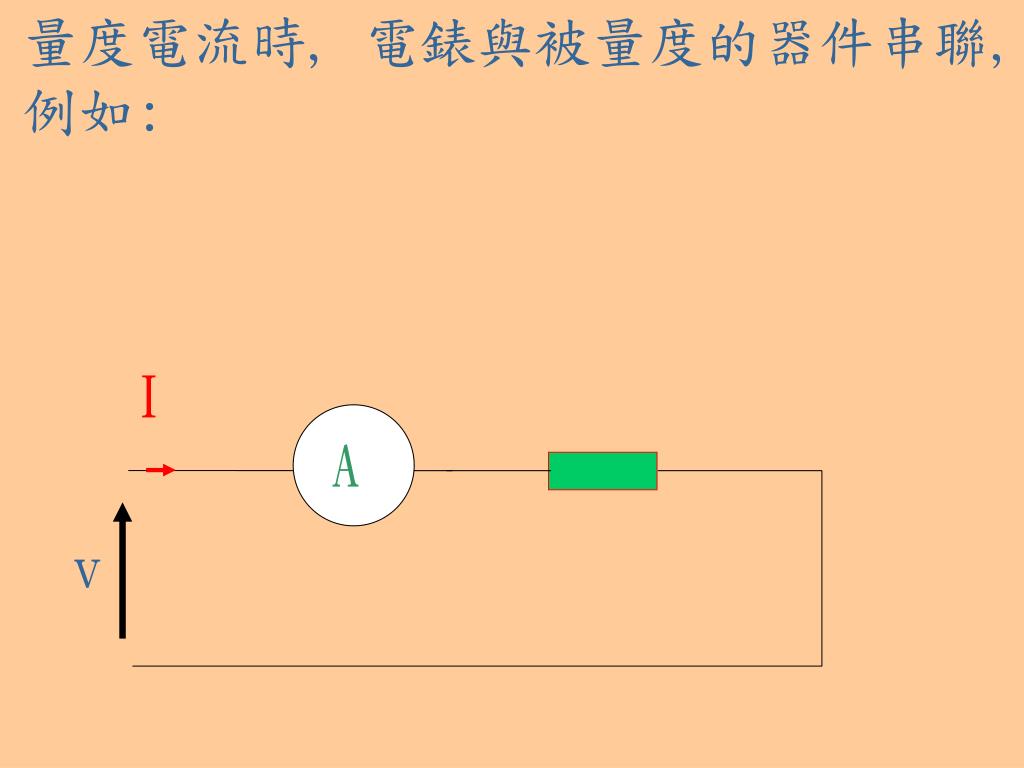

量度電流時, 電錶與被量度的器件串聯, 例如: A I v

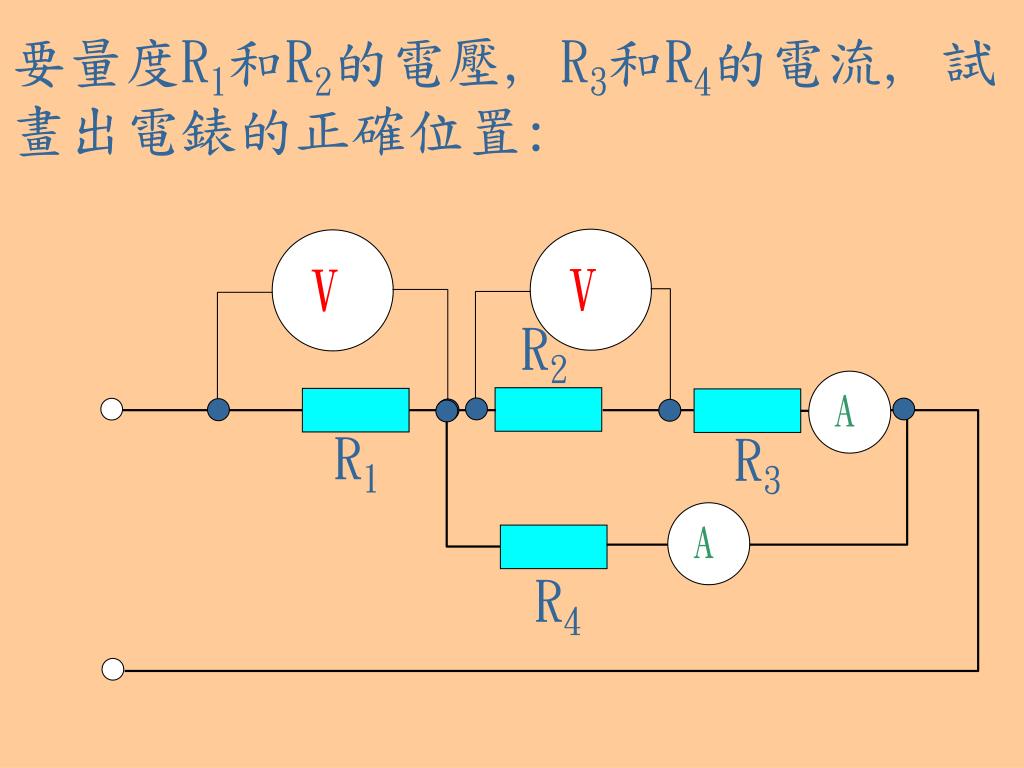

V V A A 要量度R1和R2的電壓, R3和R4的電流, 試畫出電錶的正確位置: R2 R1 R3 R4

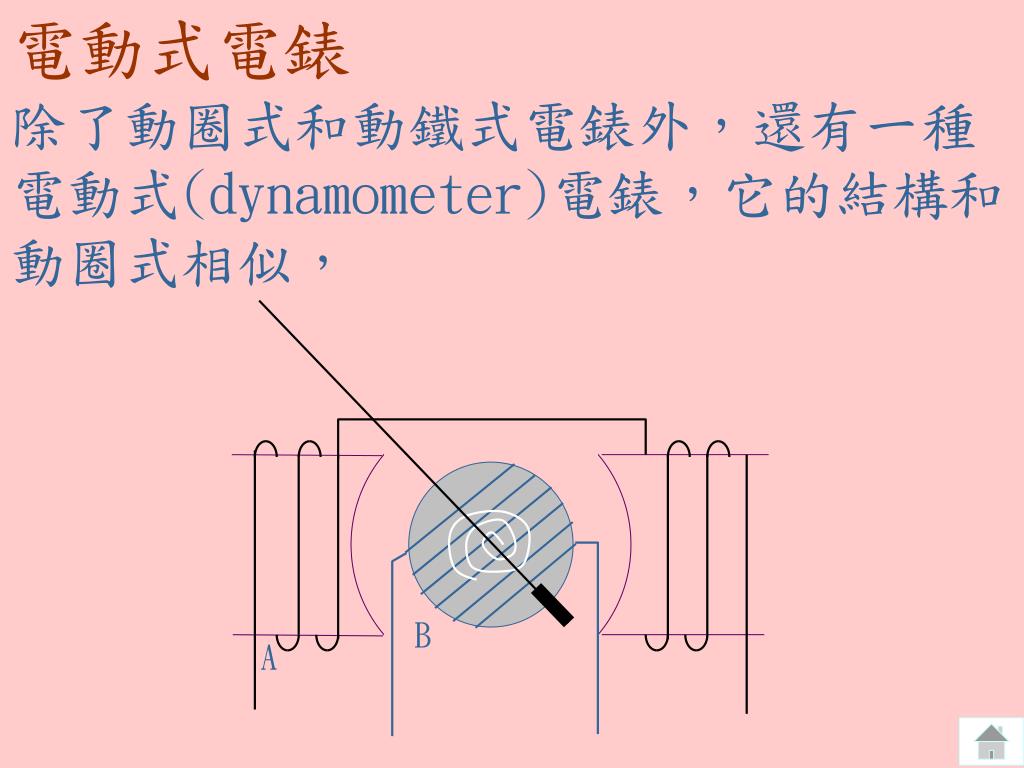

電動式電錶 B A 除了動圈式和動鐵式電錶外，還有一種電動式(dynamometer)電錶，它的結構和動圈式相似，

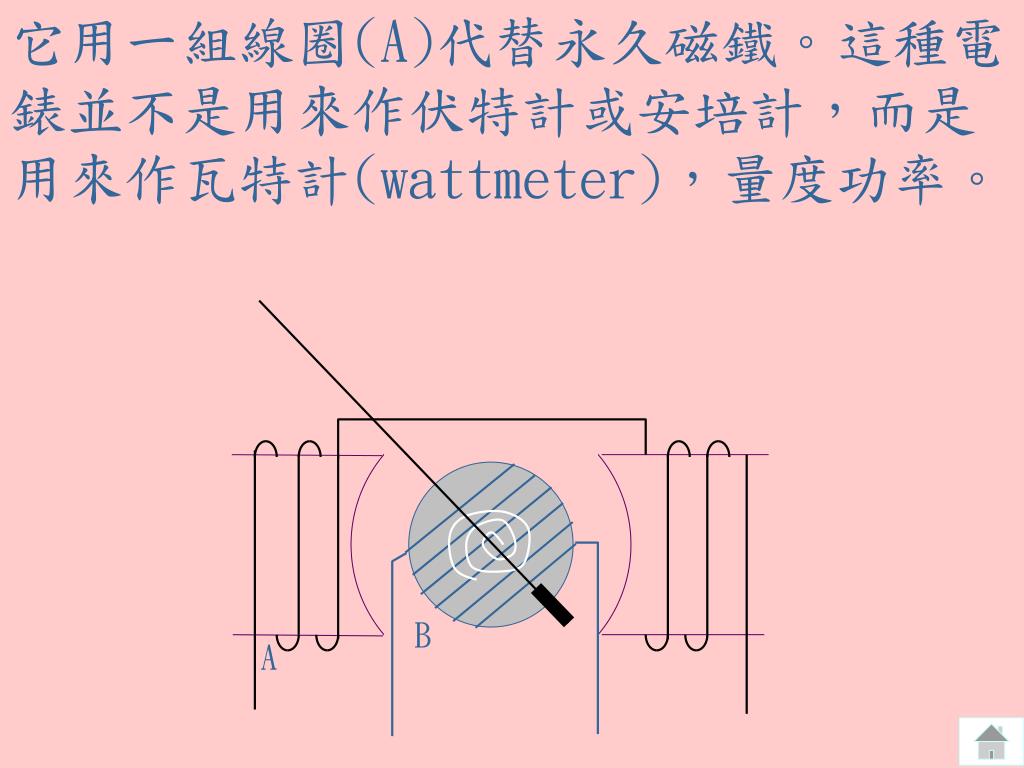

它用一組線圈(A)代替永久磁鐵。這種電錶並不是用來作伏特計或安培計，而是用來作瓦特計(wattmeter)，量度功率。它用一組線圈(A)代替永久磁鐵。這種電錶並不是用來作伏特計或安培計，而是用來作瓦特計(wattmeter)，量度功率。 B A

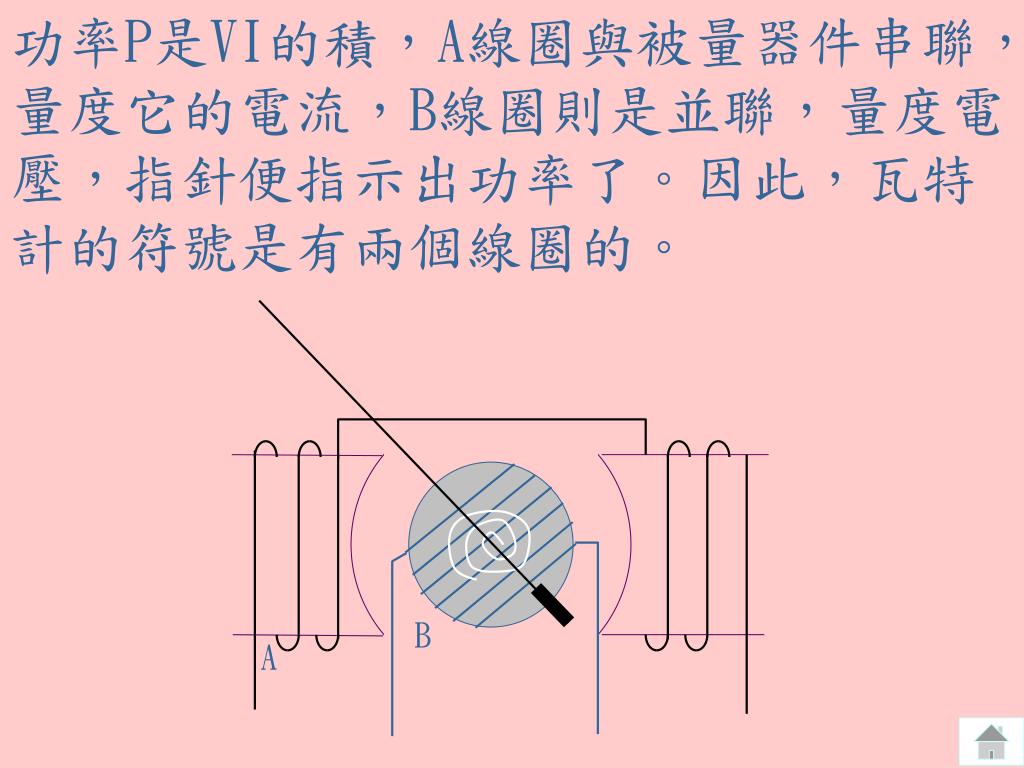

功率P是VI的積，A線圈與被量器件串聯，量度它的電流，B線圈則是並聯，量度電壓，指針便指示出功率了。因此，瓦特計的符號是有兩個線圈的。功率P是VI的積，A線圈與被量器件串聯，量度它的電流，B線圈則是並聯，量度電壓，指針便指示出功率了。因此，瓦特計的符號是有兩個線圈的。 B A

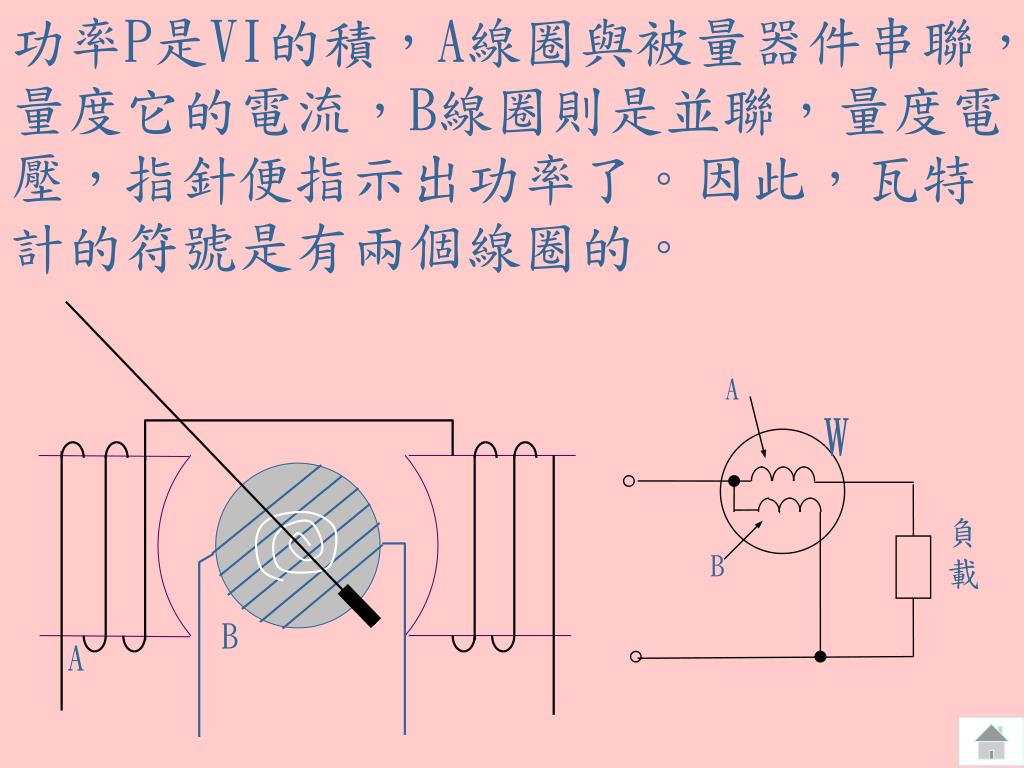

功率P是VI的積，A線圈與被量器件串聯，量度它的電流，B線圈則是並聯，量度電壓，指針便指示出功率了。因此，瓦特計的符號是有兩個線圈的。功率P是VI的積，A線圈與被量器件串聯，量度它的電流，B線圈則是並聯，量度電壓，指針便指示出功率了。因此，瓦特計的符號是有兩個線圈的。 A W 負載 B B A
