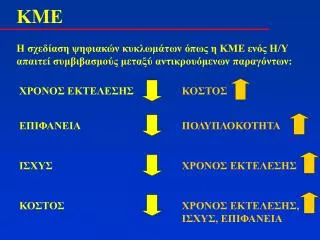

Κ M Ε. ΧΡΟΝΟΣ ΕΚΤΕΛΕΣΗΣ. ΚΟΣΤΟΣ. ΕΠΙΦΑΝΕΙΑ. ΠΟΛΥΠΛΟΚΟΤΗΤΑ. ΙΣΧΥΣ. ΚΟΣΤΟΣ. ΧΡΟΝΟΣ ΕΚΤΕΛΕΣΗΣ. ΧΡΟΝΟΣ ΕΚΤΕΛΕΣΗΣ, ΙΣΧΥΣ, ΕΠΙΦΑΝΕΙΑ. Η σχεδίαση ψηφιακών κυκλωμάτων όπως η ΚΜΕ ενός Η/Υ απαιτεί συμβιβασμούς μεταξύ αντικρουόμενων παραγόντων:. Κ M Ε. Μονάδα Ελέγχου. Αριθμητική –

sarah
Download Presentation

Κ M Ε

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

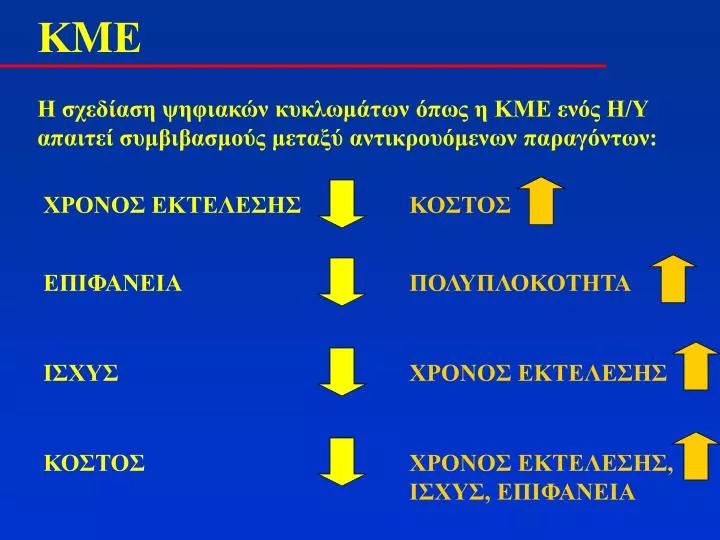

  1. ΚMΕ ΧΡΟΝΟΣ ΕΚΤΕΛΕΣΗΣ ΚΟΣΤΟΣ ΕΠΙΦΑΝΕΙΑ ΠΟΛΥΠΛΟΚΟΤΗΤΑ ΙΣΧΥΣ ΚΟΣΤΟΣ ΧΡΟΝΟΣ ΕΚΤΕΛΕΣΗΣ ΧΡΟΝΟΣ ΕΚΤΕΛΕΣΗΣ, ΙΣΧΥΣ, ΕΠΙΦΑΝΕΙΑ Η σχεδίαση ψηφιακών κυκλωμάτων όπως η ΚΜΕ ενός Η/Υ απαιτεί συμβιβασμούς μεταξύ αντικρουόμενων παραγόντων:

  2. ΚMΕ Μονάδα Ελέγχου Αριθμητική – Λογική Μονάδα Μονάδα Επεξεργασίας Κάθε σήμα ελέγχου ενεργοποιεί μία μικρολειτουργία

  3. ΚMΕ Πρόγραμμα Assembly Εντολές Γλώσσας Μηχανής • Μικρολειτουργίες (ποιες?) • Χρονική Ακολουθία (με ποια σειρά?)

  4. ΚΜΕ με Μετρητή Αλληλουχίας

  5. Καταχωρητές του TRN

  6. Moνάδα Ελέγχου του TRN

  7. Συμβολισμός Συνθήκη : μικρολειτουργία1; μικρολειτουργία2; … όπου ‘’συνθήκη’’ είναι μία λογική έκφραση των σημάτων εισόδου του Λογικού Κυκλώματος. Οι μικρολειτουργίες 1, 2, … ενεργοποιούνται παράλληλα όταν η συνθήκη είναι αληθής R1 R2 op R3 όπου R1, R2, R3καταχωρητές της ΚΜΕ και op λογικός ή αριθμητικός τελεστής. R(ni, nj) με i < j ορίζει το περιεχόμενο των ψηφίων i μέχρι j του καταχωρητή R M[R] : το περιεχόμενο της διεύθυνσης της μνήμης Μ που δείχνει ο καταχωρητής R Read, Write, Input, Output: το αντίστοιχο σήμα ελέγχου του διαδρόμου ελέγχου γίνεται ‘’1’’

  8. Ανάλυση εντολών σε μικρολειτουργίες Κύκλος ανάκλησης της εντολής f0 t0 : AR  PC; f0 t1 : Read; PC  PC + 1; f0 t2 : IR  BR; AR  BR(AP); f0 t3 E’D’ : F1  1; F2  1; f0 t3 E D’ : F2  1; f0 t3 D : F1  1; ……. επόμενη χρονική στιγμή η t0

  9. Ανάλυση εντολών σε μικρολειτουργίες Κύκλος δεικτοδοτημένης αναφοράς f1 t0 Ε’ : AR  ΙR(AP) + I; F2  1; CSC; f1 t0 E : AR  ΙR(AP) + I; F2  1; F1  0; CSC; Η μικρολειτουργία CSC μηδενίζει τον μετρητή αλληλουχίας ώστε η επόμενη χρονική στιγμή να είναι πάλι η t0

  10. Ανάλυση εντολών σε μικρολειτουργίες Κύκλος έμμεσης αναφοράς f2 t0 : Read; f2 t1 : AR  BR(AP); F1  1; CSC;

  11. Ανάλυση εντολών σε μικρολειτουργίες Κύκλος εκτέλεσης εντολής: LDA i1 f3 t0 : Read; i1 f3 t1 : A  BR; F1  0; F2  0; CSC; STA i4 f3 t0 : BR  A; i4 f3 t1 : Write; F1  0; F2  0; CSC; INA i9 f3 t0 : Incra; F1  0; F2  0; CSC; JPN i20 f3 t0S : PC  BR(AP); F1 0; F2  0;CSC; i20 f3 t0 S’ : F1  0; F2  0; CSC;

  12. Σχεδίαση Μονάδας Ελέγχου Έστω ότι η μικρολειτουργία ΑΑ+ΒR αντιστοιχίζεται στο σήμα ελέγχου ε4 το οποίο γίνεται ‘1’ όταν :

  13. Σχεδίαση Μονάδας Ελέγχου

  14. Σχεδίαση ALU • Για κάθε καταχωρητή της Αριθμητικής – Λογικής Μονάδας αναζητούμε τις μικρολειτουργίες στις οποίες εμπλέκεται • Π.χ. ο συσσωρευτής επηρρεάζεται από τις κάτωθι μικρολειτουργίες

  15. Σχεδίαση ALU
