Presentation Transcript

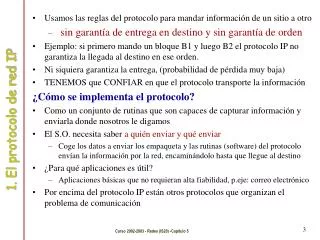

  • Usamos las reglas del protocolo para mandar información de un sitio a otro

    • sin garantía de entrega en destino y sin garantía de orden

  • Ejemplo: si primero mando un bloque B1 y luego B2 el protocolo IP no garantiza la llegada al destino en ese orden.

  • Ni siquiera garantiza la entrega, (probabilidad de pérdida muy baja)

  • TENEMOS que CONFIAR en que el protocolo transporte la información

    ¿Cómo se implementa el protocolo?

  • Como un conjunto de rutinas que son capaces de capturar información y enviarla donde nosotros le digamos

  • El S.O. necesita saber a quién enviar y qué enviar

    • Coge los datos a enviar los empaqueta y las rutinas (software) del protocolo envían la información por la red, encaminándolo hasta que llegue al destino

  • ¿Para qué aplicaciones es útil?

    • Aplicaciones básicas que no requieran alta fiabilidad, p.eje: correo electrónico

  • Por encima del protocolo IP están otros protocolos que organizan el problema de comunicación

1. El protocolo de red IP

Curso 2002-2003 - Redes (IS20) -Capítulo 5


  • El protocolo UDP es un recubrimiento de IP básico

  • En cada máquina podemos tener varios procesos en ejecución

  • Supongamos 2 máquinas cada una con diferentes procesos:

    • M1: P1 y P2M2: P3 y P4

  • Si un proceso en M1 intenta mandar información a M2 el protocolo UDP se ocupará de la manera de organizar el envío

    • El SO de M2 recibe la información pero no sabe a quien entregársela

    • Si algún proceso de M2 avisa al SO que se hace cargo de atender la comunicación (tarea de recepción) no habrá problema

    • Si varios procesos de M2 quieren atender la tarea el SO no sabrá a quien asignarla:

      • A los dos

      • A uno de los dos arbitrariamente

      • Un trozo a cada uno

  • Alguien debe decidir que proceso acepta las peticiones de comunicación

  • Más complejo:

    ¿qué pasa si varios procesos de M1 mandan información a M2?

Los protocolos de transporte

Curso 2002-2003 - Redes (IS20) -Capítulo 5


  • El protocolo UDP permite organizar el problema:

    Añade dos puertos: puerto de origen y puerto de destino (nº de 16 bits)

    La información va a tal máquina con tal puerto de origen y tal puerto de destino

    La identificación de máquina y puertos incluida en la información que envío

  • Permite multiplexar sobre la misma conexión diferentes comunicaciones

  • El SO de M2 mira la información recibida de M1 y mira el puerto de destino que ESTARA ASOCIADO A UN PROCESO de M2

    • Si el puerto asignado está ocupado el SO podrá asignar otro

    • También puede estar asignado un puerto a varios procesos estos compiten por la información. El SO lo asigna al primero que la pida.

  • Los procesos tienen que reservar los puertos que quieran utilizar

    ¿Qué ocurre si quiero entrega de paquetes (nivel de red) ordenada?

  • Nuevo protocolo TCP, garantiza la entrega y en orden

  • Ejemplo:

    • en una aplicación que lea fotogramas de video y los envía a otro, si cada 30 sg se pierde un fotograma no ocurre nada (USO DE UDP)

    • Si quiero que no se pierda nada aunque el sistema sea más lento (USO TCP)

Los protocolos de transporte

Curso 2002-2003 - Redes (IS20) -Capítulo 5


Recordemos:

  • IP servicio sin conexión (conexión virtual usando protocolo)

  • UDP sabemos dirección origen, dirección destino, puerto origen (proceso que manda) y puerto destino (proceso que recibe)

    • El SO sabe a quien (proceso que tiene asignado puerto) darle la información

    • El puerto será un “descriptor de archivo”

Los protocolos de transporte

Curso 2002-2003 - Redes (IS20) -Capítulo 5


  • ¿Cómo funciona TCP?

    • Si al cabo de un tiempo la información no llega avisa

    • Garantiza entrega fiable (se entrega y en orden)

  • No hay comunicación real es ficticia, SO crea unas estructuras de datos para manejar la información

  • Conexión virtual—Sistema Operativo:

    • Fase inicial de conexión P1 quiere conectarse con P3. SO envia un paquete a M2 para asegurarse que existe la máquina.

    • M2 contesta enviando un paquete de confirmación a M1

    • SO en M1 manda paquete a M2 para indicar que está conectado (devuelve un descriptor de archivo)

    • SO de M2 se informa de que alguien se ha conectado y confirma la conexión (devuelve un descriptor de archivo)

    • Conexión establecida:

      • P1 escribe en el descriptor y aparece información en M2

      • P3 escribe en su descriptor y aparece información en M1

  • Estos descriptores se conocen como SOCKET

Los protocolos de transporte

Curso 2002-2003 - Redes (IS20) -Capítulo 5


  • Para asegurarnos de la entrega de información ordenada existen mecanismos (protocolos) especiales:

    • Acuse

    • Incluir acuse en la trama de vuelta para optimizar el uso del canal..etc

  • La desconexión segura tiene 4 fases:

    • Inicio de desconexión: M1 paquete indicando que ya no mando nada más

    • M2 contesta yo tampoco te mando más

    • M1 dice adios

    • M2 dice adios

  • Todas estas facilidades las ofrece el sistema operativo como llamadas al sistema

  • ¿Quién empieza la conexión? ¿Quién acepta la conexión?

    • Si alguien quiere conectarse alguien debe estar dispuesto a oirle

      NODO PASIVO: servidor, que está dispuesto a que alguien se conecte a el

      NODO ACTIVO: cliente que quiere conectarse a alguien

Los protocolos de transporte

Curso 2002-2003 - Redes (IS20) -Capítulo 5


SERVIDOR:

Pide un socket al SO (punto o puerto de conexión a un proceso)

  • Llamada al sistema:

    s=socket(dominio, tipo, protocolo)

    • Dominio: AF_UNIX rutas de ficheros (especifica conexión local en la misma máquina) y AF_INET para direcciones de internet (en máquina remota)

    • Tipo: para mandar datagramas SOCK_DGRAM o orientado a conexión SOCK_STREAM

    • Protocolo: 0 indica IP, SOCK_STREAM para TCP y SOCK_DGRAM UDP

  • El SO devuelve ese sockets que es un descriptor de archivo asociado al proceso que lo creo y con las propiedades que se pasan como argumento

    Informar al SO que estoy dispuesto a recibir conexiones

  • Llamada al sistema:

    bind(descriptorsocket, dirección, longitud)

  • Especifica al SO la dirección asignada al socket por donde puedo recibir cosas (puerto 7000)

Servidor

Curso 2002-2003 - Redes (IS20) -Capítulo 5


SERVIDOR:

Tabla para guardar peticiones pendientes:

  • Llamada al sistema:

    estado=listen(descriptorsocket, longitud)

  • Reserva de zona de memoria para guardar peticiones que llegan para atenderlas posteriormente

    Resumen: El proceso servidor

    • Quiero recibir

    • en tal puerto

    • sino puedo atender guarda petición en memoria

  • Además debe esperar que alguien se conecte para ello usa la llamada:

    Nuevo socket=accept(antiguosocket, direccion, longitud)

    • El descriptor nuevo socket (que es el usado para comunicar) es idéntico al antiguosocket. Recibe la dirección del socket activo (el del cliente) en direccion

    • Si no conexiones pendientes antiguosocket bloquea al proceso hasta que lleguen

    • Al acabar se debe cerrar nuevo socket close() para dar fin a comunicación

    • El antiguosocket sigue abierto por si llegan otras peticiones, close() para fin de peticiones (fin de conexión)

    • Para intercambiar información llamadas: read, write, .....

Servidor

Curso 2002-2003 - Redes (IS20) -Capítulo 5


CLIENTE:

Pide un socket al SO (punto o puerto de conexión a un proceso)

  • Llamada al sistema:

    r=socket(dominio, tipo, protocolo)

  • Llamada al sistema:

    connect(descritorsocketactivo, direccion, longitud)

    • Establece la conexión entre socket activo y el pasivo para mandarle información

    • Direccion y longitud se refieren al socketpasivo o de destino

  • En el boletín de prácticas se nos dan dos programas: client.c server.c

    • Estudiar el programa intentando identificar su funcionamiento

    • Compilar primero servidor, ejecutarlo en una terminal de vuestro ordenador

    • Compilar el cliente y ejecutarlo en otra terminal de vuestro ordenador

      pasandole los parámetros necesarios:

      • Nombre máquina a la que quiero conectar

      • Puerto donde escucha el servidor

      • Palabra o frase (si es frase entre comillas dobles) a enviar

    • ¿Por qué aparecen unos caracteres extraños?

Cliente

Curso 2002-2003 - Redes (IS20) -Capítulo 5


Próxima sesión de prácticas

Programa que envíe un pequeño correo

Basado en el programa del cliente

En web de asignatura enlaces a tutorial de SMTP

Curso 2002-2003 - Redes (IS20) -Capítulo 5

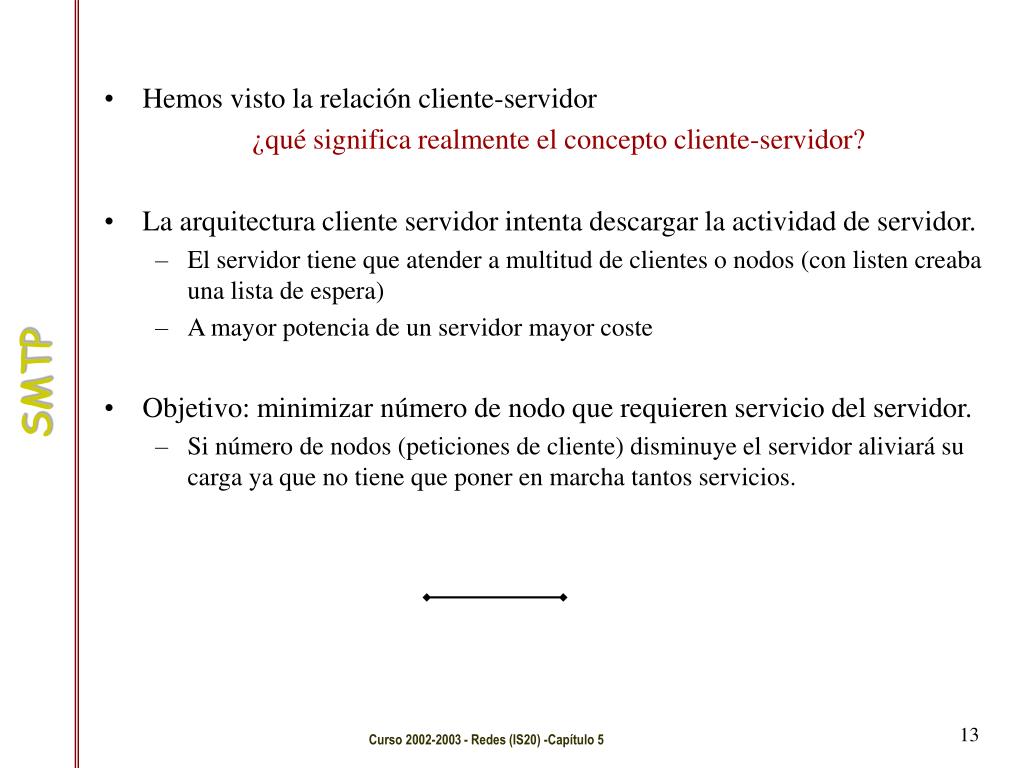

  • Hemos visto la relación cliente-servidor

    ¿qué significa realmente el concepto cliente-servidor?

  • La arquitectura cliente servidor intenta descargar la actividad de servidor.

    • El servidor tiene que atender a multitud de clientes o nodos (con listen creaba una lista de espera)

    • A mayor potencia de un servidor mayor coste

  • Objetivo: minimizar número de nodo que requieren servicio del servidor.

    • Si número de nodos (peticiones de cliente) disminuye el servidor aliviará su carga ya que no tiene que poner en marcha tantos servicios.

SMTP

Curso 2002-2003 - Redes (IS20) -Capítulo 5


  • La separación entre los procesos que corren en el servidor y cliente ha evolucionado con el tiempo:

    • Inicialmente clientes grandes, y con el tiempo se redujo el tamaño

    • Ejemplo: pasarela web para proporcionar servicios

      (avance tecnológico para optimizar sistema cliente-servidor)

      • Pasarela web para correo:

        • conectamos cliente a servidor

        • vemos las páginas con mensajes que están en el servidor.

        • El cliente no las descarga

  • Protocolo en navegador web se adaptan con el tiempo a estas funciones

    • Navegador web permite conexión a servidor para mostrar información

    • Permiten servicio directo sin necesidad de software específico

  • La separación cliente-servidor para correo será:

    • Cliente pide a servidor  servidor contesta

  • Después de separadas las tareas cliente-servidor vimos que hay que establecer comunicación

    • ¿Quién hace open pasivo? Nodo PASIVO ??

    • ¿Quién hace open activo? Nodo ACTIVO ??

SMTP

Curso 2002-2003 - Redes (IS20) -Capítulo 5


  • Nodo PASIVO SERVIDOR ejecuta accept

  • Nodo ACTIVO  CLIENTE ejecuta connect

  • ¿Cómo enviamos un correo?

    • Conexión a “estafeta” (máquina que corre software específico de envío y recepción de correo)

    • Necesarias direcciones de origen y destino y cuerpo del mensaje a enviar

    • Protocolo específico de envío de correo SMTP (Simple Mail Transfer Protocol), recuperación de mensajes POD (post office protocol), otros MIME (Multipurpose Internet Mail Extensions)

    • Se usa el puerto 25 de recepción de correo

      ¿Qué es un protocolo?

    • Una forma de entendernos definida por unas reglasEstándar

    • Ejemplo:

      • alumno-profesor (cliente-servidor)

      • Servicio: tutorías

      • Protocolo:

        • alumno pregunta: es hora de tutorías

        • Profesor responde:

          • Si, alumno entra y se sienta

          • No, alumno se va

SMTP

Curso 2002-2003 - Redes (IS20) -Capítulo 5


  • Un protocolo se basa en un intercambio de mensajes

    • Hay mensajes inteligibles para el usuario

    • Ejemplo, pasos de conexión a un servidor:

      • Cliente se conecta

      • Servidor dice Hello 200 (el 200 indica que ha funcionado conexión)

      • Servidor se bloquea esperando peticiones

      • Hay situaciones del protocolo opcionales: Ej:

        • Alumno pregunta hay tutorías-profesor contesta si

        • Alumno entra en tutorías

        • Alumno en tutorías pegunta si puede fumar (opcional, puede no estar estandarizado)

      • Veremos luego que el cuerpo del mensaje

        DATA

        ---texto <<ENTER>>

        ----texto <<ENTER>>

        .Punto que indica final mensaje

        <<ENTER>>

    • A partir de las reglas y los servicios que quiero obtener se genera un programa del cliente.

      • Si servidor usa el mismo estándar (protocolo) funcionará

SMTP

Curso 2002-2003 - Redes (IS20) -Capítulo 5


  • El protocolo SMTP es un protocolo sencillo hay una negociación previa mínima

  • Para más eficiencia la negociación debe ser más fina

    • Ej: si se comparte ancho de banda y se quiere mandar un archivo grande rápidamente debe hacer una negociación que optimice la velocidad de transferencia.

  • SMTP no necesita identificador de usuario,

    • en el mail recibido aparentemente no se indica el emisor.

  • Generalmente se preserva la dirección IP desde donde se manda

    • Detección de anónimosresponsabilidad

  • Veamos el problema de envío de correo

    ¿Qué hará el cliente, open pasivo o activo?

SMTP

Curso 2002-2003 - Redes (IS20) -Capítulo 5


Análisis del programa:

  • Comprobación de número de argumentos argc (número de argumentos 1)

  • Cliente crea conexión,

    s=socket(dominio, tipo, protocolo)

    • Dominio: AF_UNIX rutas de ficheros especifica conexión local (en la misma máquina y AF_INET para direcciones de internet en máquina remota

    • Tipo: para mandar datagramas SOCK_DGRAM o orientado a conexión SOCK_STREAM

    • Protocolo: 0 indica IP, SOCK_STREAM para TCP y SOCK_DGRAM UDP

  • Hace open activo:

    connect(descritorsocketactivo, direccion, longitud)

    • Establece conexión entre socket activo (s) y pasivo para mandarle información

    • Dirección y longitud se refieren al socketpasivo o de destino

    • Dirección del puerto 25 se construye la estructura ADDR que rellena los datos para connect.

SMTP

Curso 2002-2003 - Redes (IS20) -Capítulo 5


Análisis del programa:

  • RESULTADO: El sistema devuelve un socket y se conecta al servidor que hemos pasado como argumento

    LEER HELLO-DECIR HELLO

  • Se lee del socket un vector (buffer) de 256 bytes

  • Strcpy(&buffer[leidos], “\0”) termina la cadena leída (long<=256bytes)

  • Printf para ver lo que hemos leído (mensaje del servidor) ¿qué vemos?

  • Formar el string que queremos enviar (cadena)= texto+terminación

    • IMPORTANTE: el protocolo espera como terminador del mensaje \r\n

    • “\r\n”equivale a pulsar ENTER (retorno carro y salto de línea)

    • Con write se escribe cadena en el socket

  • Leo respuesta de servidor (256 bytes) y la imprimo ¿qué vemos?

SMTP

Curso 2002-2003 - Redes (IS20) -Capítulo 5


ENVIAR MAIL

  • Formar el string que queremos enviar (cadena)= texto+terminación\r\n

    • Con write se escribe cadena en el socket (mensaje de quién soy)

  • Leo respuesta de servidor (256 bytes) y la imprimo ¿qué vemos?

  • Se construye el cuerpo del mensaje

    DATA

    ---texto <<ENTER>>

    ----texto <<ENTER>>

    .Punto que indica final mensaje

    <<ENTER>>

  • Leo respuesta servidor y la imprimo ¿qué vemos?

    DESPEDIDA

  • Formar el string que queremos enviar (cadena)= texto+terminación\r\n

    • Con write se escribe cadena en el socket (mensaje de quit)

  • Leo respuesta servidor y la imprimo ¿qué vemos?

  • Cierro el socket del cliente

SMTP

Curso 2002-2003 - Redes (IS20) -Capítulo 5


Compilar y ejecutar programa

  • Hay que pasar como argumento al programa la máquina a la que me quiero conectar anubis.uji.es

  • Probar programa enviándote un mail a tu cuenta en anubis

  • Modificar el programa para que nos pida por teclado o le pasemos como argumento la dirección de correo donde quiero enviar el mail

SMTP

Curso 2002-2003 - Redes (IS20) -Capítulo 5


Próxima sesión de prácticas

Problema de conexión simultanea de un Host (con 2 tarjetas de red) a 2 ordenadores

Curso 2002-2003 - Redes (IS20) -Capítulo 5


  • Supongamos un Host M con 2 tarjetas de red que quiere hablar (proceso P) con dos ordenadores diferentes (procesos P1 y P2 en máquinas M1 y M2)

    • P se conecta con P1 abre un socket s1

    • P se conecta con P2 abre un socket s2

  • Orden de llegada de información a M procedente de M1 y M2 es aleatoria.

  • No hay un método de sincronización que especifíque quien debe enviar

  • Si P hace read en uno de los socket se queda bloquea hasta que haya algo que leer

    ¿cómo escoger cual de los socket debo inspeccionar primero?

Select

Curso 2002-2003 - Redes (IS20) -Capítulo 5


  • La única forma de recuperar información de un socket es hacer read

    • Si no hay datos se bloquea

  • Los socket tienen una opción para indicar lectura no bloqueante

    • Así sino hay datos se devuelve el control

    • Podemos saltar de uno a otro proceso hasta que en alguno haya datos

      • Consumo innecesario de CPU

  • Otra solución: crear dos procesos P y P’ uno lee de P1 y el otro de P2

    • Cada proceso atiende a un nodo

    • Los procesos tienen espacios de memoria disjuntos

    • Nuestro espacio de datos es comúnespacio de memoria compartidarequiere semáforo

  • Otra solución: usar threads: procesos con memoria compartida, necesito un semáforo

Select

Curso 2002-2003 - Redes (IS20) -Capítulo 5


Problema: Tenemos un escenario en el que un proceso tiene varios socket abiertos y debe manejar los datos de entrada o salida en ellos.

  • No sabemos si llegan o no datos ni el orden en que llegaran por los socket. (puede haber bloqueos de lectura o escritura).

    Solución: Usar la llamada al sistema select para chequear el estado de varios descriptores de archivo (descriptores de los socket) a la vez y en diferentes modalidades: lectura, escritura, excepción. Hay que monitorizar socket en lectura, escritura y excepciones

    Parámetros:

    select(n, fd_set *readfds, fd_set *writefds, fd_set *exceptfds, struct timeval *timeout )

    • 3 listas:

      • Lista de descriptores de archivo que queremos monitorizar en lectura

      • Descriptores de archivo que quiero monitorizar en escritura

      • Lista de descriptores en los que se produjo alguna excepción (ejemplo: estoy leyendo un archivo y se cierra la conexión)

    • Una estructura:

      • Indica tiempo que queremos que este esperando a que uno de sus descriptores cambie de estado (listo para leer o escribir)

Select

Curso 2002-2003 - Redes (IS20) -Capítulo 5


Parámetros:

select(n, fd_set *readfds, fd_set *writefds, fd_set *exceptfds, struct timeval *timeout )

  • Último parámetro puntero a una estructura compuesta por dos punteros largos, en una segundos y en otra microsegundos.

    • Especifica cuanto tiempo estará monitorizando los descriptores sin que se produzca ningún evento

    • Si queremos siempre bloqueado hasta evento, usamos NULL

  • Argumentos 2,3,4: son punteros a (fd_set) un vector de bits

    • En cada posición del vector de bits un 1 o 0 indica si se desea monitorizar el descriptor que ocupa esa posición: 1 SI , 0 NO

    • Para la monitorización de vectores de bit disponemos de Macros:

      FD_CLR (int fd, fd_set *set)pone a cero la posición del vector de bit de fd

      FD_ISSET (int fd, fd_set *set)indica si la posición de fd está o 1 o 0

      FD_SET (int fd, fd_set *set)pone a uno la posición del vector de bit de fd

      FD_ZERO (fd_set *set)pone a cero todo el vector de bits fd_set

  • Primer argumentos: hace referencia a:

    • 1+ el descriptor más alto que queremos monitorizar

  • Ej: para un vector de bit de 8 bits01234567

    • monitorizar 5 descriptores01001111

    • Primer argumento 7+1=8

Select

Curso 2002-2003 - Redes (IS20) -Capítulo 5


Programa:

  • Actúa como servidor: accepta 2 conexiones e inmediatamente ejecuta select para determinar la conexión por donde llegán antes los datos

  • PUERTO SERVIDOR 7000

  • Crea dos conexiones sc0, sc1 Socket -> bind -> 2 accept (2 clientes)

  • Sólo se podrán conectar Inicialización de vector de bit usando FD_ZERO

  • Se pone a 1 los dos descriptores sc0,sc1 para monitorizarlos

  • Ponemos un tiempo de tv para el desbloqueo aunque no lo usamos ponemos NULL: siempre bloqueado hasta evento

  • Ejecutamos select: nos devuelve un entero que indica si hay o no descriptores para ser leídos

    • Si se desbloquea por llegada de algo será positivo

    • Si se desbloquea por timeout devuelve cero

  • Testeo retval!=0

    • Miro si bit asociado al sc0 está a 1

      • Si, escribimos mensaje “datos en descriptor del primer socket”

      • No, “datos en el segundo socket

  • Cerrar socket y acabar

Select

Curso 2002-2003 - Redes (IS20) -Capítulo 5


Funcionamiento:

  • Escribir programa select.c, compilar y ejecutar (sin argumentos)

  • Ejecutar dos clientes que quieran mandar cosas al servidor

    • telnet labtecxx.act.uji.es 7000 (ejecutar en dos shells diferentes)

    • El primero en que escriba algo y pulse ENTER desbloqueara a select y se imprimira el mensaje.

      Modificación:

  • Cambiar o añadir lo necesario para que el servidor con dos conexiones

    • si recibe algo por sc0 lo envíe (escriba) en sc1

    • si recibe algo por sc1 lo envíe (escriba) en sc0

      while (1)

      { FD_ZERO....

      ...........

      Else printf(“No hay datos\n”);

      }

      Al ejecutar lo que envío por cliente 0 se escribe en cliente 2 y viceversa

Select

Curso 2002-2003 - Redes (IS20) -Capítulo 5


Utilidad:

  • Por ejemplo tres redes conectadas por routers

  • Quiero comunicar la de un extremo con el otro extremo pero está es una red privada

    • No permitirá conexiones de entrada desde internet (SEGURIDAD)

      Solución:

  • Usar un servidor en la red intermedia de forma que las conexiones de las redes extremas son de salida de las mismas y entrada a la red central y no se viola la seguridad

Select

Curso 2002-2003 - Redes (IS20) -Capítulo 5


ad
  • Login
