הצליל הדיגיטאלי Jitter. תמונת ספקטרום במישור התדר לעומת גלים במישור הזמן. נהוג להציג את התדר במישור X ב ” דקדות ”. נהוג להציג את העוצמה מישור Y בדציבלים, מיוחסים לנקודת "אפס ”. dB בסקלה לינארית, אך ה - dB הוא לוגריתמי … . מישור התדר. 0 [dB]. -3 [dB] = 1/2A. -96 [dB]. f (Hz).
E N D
תמונת ספקטרום במישור התדר לעומת גלים במישור הזמן • נהוג להציג את התדר במישור X ב”דקדות”. • נהוג להציג את העוצמה מישור Y בדציבלים, מיוחסים לנקודת "אפס”. • dB בסקלהלינארית, אך ה- dB הוא לוגריתמי…
מישור התדר 0 [dB] -3 [dB] = 1/2A -96 [dB] f (Hz) 20Hz 1KHz 10KHz 20KHz
המרה מדיגיטאלי לאנלוגי - DAC Digital to Analog Conversion ממיר פנימי / ממיר חיצוני • CD מוכלל, שהממיר מובנה בתוכו. • Transport עם יציאות דיגיטאליות (אופטי / COAX) או CD מוכלל עם היציאות הללו.
סוגי ממירים (DAC): ממיר סולם נגדים (לינארי). • ממיר 1 BIT ממיר סולם נגדים: • טעינה מקבילית, ערכי הנגדים = ½ פחות סיבית מכל הקודמים. • אגירת המידע במשך זמן ההמרה (עד להמרה הבאה) .

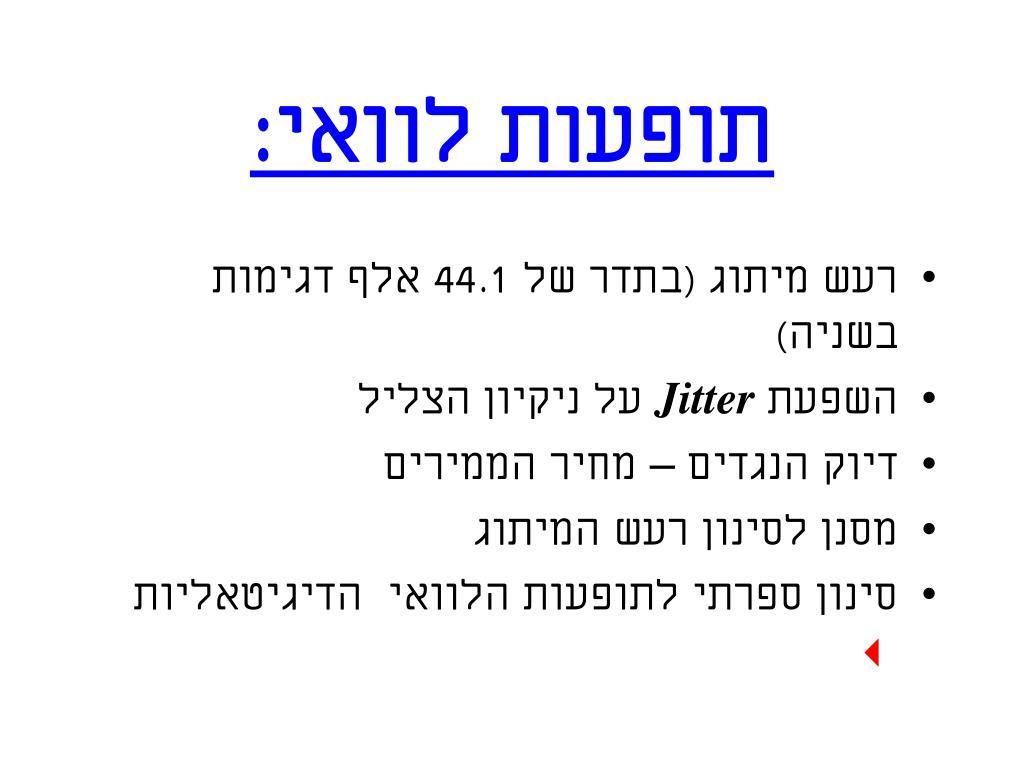

תופעות לוואי: • רעש מיתוג (בתדר של 44.1 אלף דגימות בשניה) • השפעתJitterעל ניקיון הצליל • דיוק הנגדים – מחיר הממירים • מסנן לסינון רעש המיתוג • סינון ספרתי לתופעות הלוואי הדיגיטאליות
רעש מיתוג A [dB] f (Hz) 20Hz 1KHz 10KHz 44.1KHz 20KHz
שיטת ה- Over Sampling: • 2 x Over Sampling • הכפלת קצב הדגימה ל - 88.2 אלף דגימות בשניה. • מקובל לעבוד בלפחות 4 x, או 8 x של קצב Over Sampling.
2x Over Sampling A [dB] f (Hz) 20Hz 1KHz 88.2KHz 20KHz 20KHz
הגדרה ל- Jitter : • חלון הזמן שבו דגימה מתאחרת או מוקדמת יחסית לנקודה הזמן המוחלטת שבו היא אמורה להופיע. • נקודת הדגימה – t 0 • נקודה ההקדמה המרבית – t -max • נקודה האיחור המרבית – t +max • תחום החלון שבו ה- Jitter יכול לנוע Jitter p-p
Jitter LM t -max t0 t+max Jitter p-p
דרכים למדידת ה- Jitter • רישום (שיעורי) על מסך, של כל האירועים ומדידת המרחק (בזמן) בין המקדים ביותר למאחר ביותר. • מדידת גודל האות של מעגל תיקון (PLL) לאות בעלJitter. • הצגת האונות צד של תדר השעון בספקטרוםאנליזר. • התנהגות ה- Jitterבשני תחומי תדר – איטי מהיר
מקורות ל- Jitter: יציבות שעון (מתנד הגביש). • זמני עליה וירידה של אות דיגיטאלי. • השהיות בקווי התמסורת (כבלCOAXאו אופטי). • שוני באורך הפולס בגלל קידוד ה- Bi Phase של תקןSPDIF. • יציבות המעגלים בזמן (שינוי תרמי, הדירות החומר, יציבות ספקי כוח ועוד).
מעברי שעון מ-0 ל-1 - Jitter V [volts] 90% 0 1 0 50% 10% צורת גל אידיאלית Time (n Sec.)
Clock 1 0 0 1 1 0 1 1 0 DATA Bi Phase SPDIF
השפעת ה-Jitter על הצליל: קצב הדגימה הדגימה ל-DAC הוא X64 44.1Khz x 64 = 2.8824MHz (354nSec) • משמעות ההזזה של הדגימה במישור הזמןTime Domain • דוגמא א': • דגימה בזמן, ללא השפעתJitter
דגימה בזמן, ללא השפעתJitter v [Volts] t [Sec.] Jitter p-p [nSec.]
דגימה בזמן, בהשפעתJitter v [Volts] Jitter p-p [nSec.]
משמעות ההזזה של הדגימה בציר בתדר A [dB] 0 [dB] THD+N -65 [dB] -96 [dB] f (Hz) 20Hz 1KHz 10KHz 20KHz
מבנה בסיסי של כניסת SPDIF Analog Output Clock / Data Restoration Input Buffer SP/DIF Optical / COAX DAC #1 Bi Phase Demodulator Left DATA Processing DAC #2 Right L R PLL Local Oscillator YAMAHA
השפעת הקטנת ה-Jitter על הצליל: • האזנה נעימה יותר • בהירות הצליל • שיפור בהיענות התדרים הגבוהים • הפרדה טובה יותר של הכלים • יותר פרטים ופירוט • תזמון יותר טוב • בימת צליל משופרת
כמה Jitter שומעים: • גבול השמיעה עומד על כעשריםפיקושניה בתדר של 20 קילוהרץ, בעוצמה של 120 דציבל • עבור Jitter של 500פיקו, ב-20 קילוהרץ רמת הרעש+עיוות = 96.1 דציבל (גבול הסיבית, ללא DITHER). • מבוסס על מאמר של AES כינוס 93 באוקטובר 1992.
סוגי ה-Jitter • Jitter שנובע מהמקור (השעון של הטרנספורט) • Jitter שנובע מקו התמסורת: קו אופטי - 5ננושניה קוקואקס - 10 ננו שניה • Jitter של מעגל הכניסה לממיר/פרוססור. • Jitter שנובע מקו הרשת (ספקי כוח) • Jitter בדגימת המידע בממיר
Jitter ואקטואליה לדיוני הפורום • טרנספורט משפיע או לא משפיע על הצליל? • החלפת כבל אופטי אוקואקסיאלישינו את הצליל של ה-ממיר/לא השפיעו! • מה מוסיף Anti Jitter ולמה הוא נחוץ? • למה NAIM לא מפרידים את הממיר? • מיתוס או אמת?
