Isolasi cair
ISOLASI CAIR

  • Isolasicairmemilikiduafungsiyaitusebagaipemisahantarabagian yang bertegangandanjugasebagaipendinginsehinggabanyakdigunakanpadaperalatansepertitransformator, PemutusTenaga, switch gear.

  • Contohisolasicairantara lain :

    - Air sulingatau air murni

    - Minyaktransformator

    - MinyakKabel


Air suling atau air murni
Air Sulingatau Air Murni

Air sulingatau air murnidapatdisebutsebagaibahan

penyekatwalaupunmasihdapat

mengalirkanaruslistrikdalamjumlah yang sangatkecil.

Karenaair dalamsusunankimianyamengandungzatasam

yang mudahbergabungdenganlogam, maka air tidak

dipakaisebagaipenyekatlistriksecaralangsung. Kalauadaair

yang digunakandalamperalatan/mesinlistrik, fungsinya

hanyasebagaipendingindantidaklangsung

berhubungandenganhantaranataubagian yang bertegangan

listrik.


Minyak transformator
MinyakTransformator

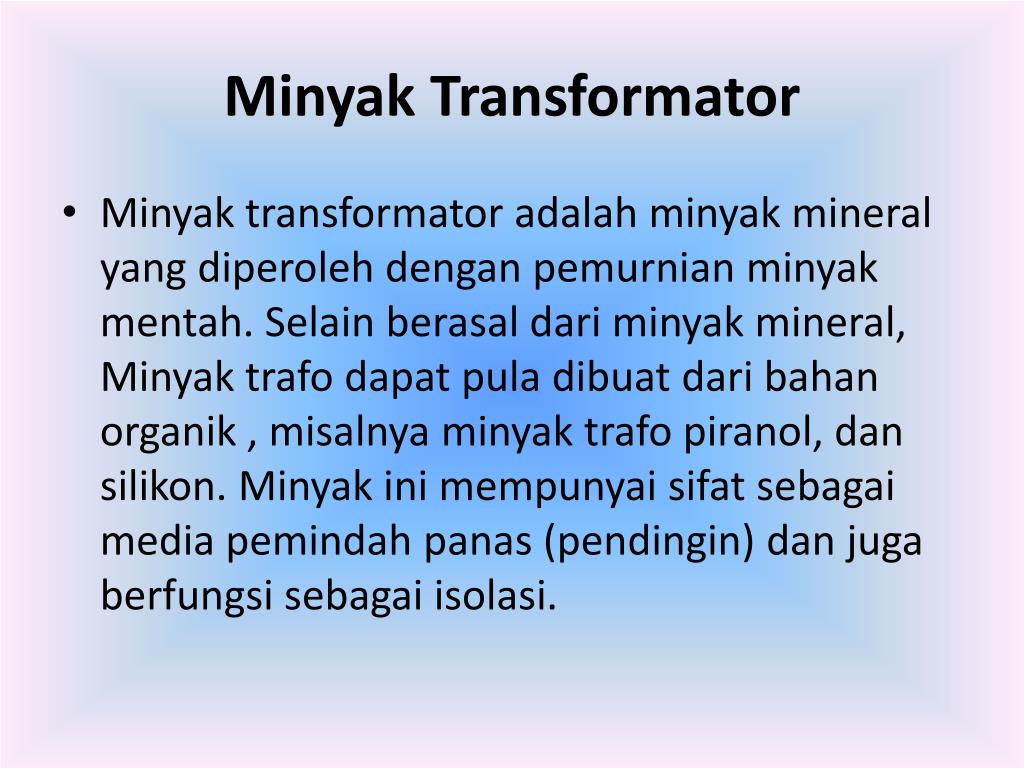

  • Minyaktransformatoradalahminyak mineral yang diperolehdenganpemurnianminyakmentah. Selainberasaldariminyak mineral, Minyaktrafodapat pula dibuatdaribahanorganik , misalnyaminyaktrafopiranol, dansilikon. Minyakinimempunyaisifatsebagai media pemindahpanas (pendingin) danjugaberfungsisebagaiisolasi.


Fungsi minyak transformator
FungsiMinyakTransformator

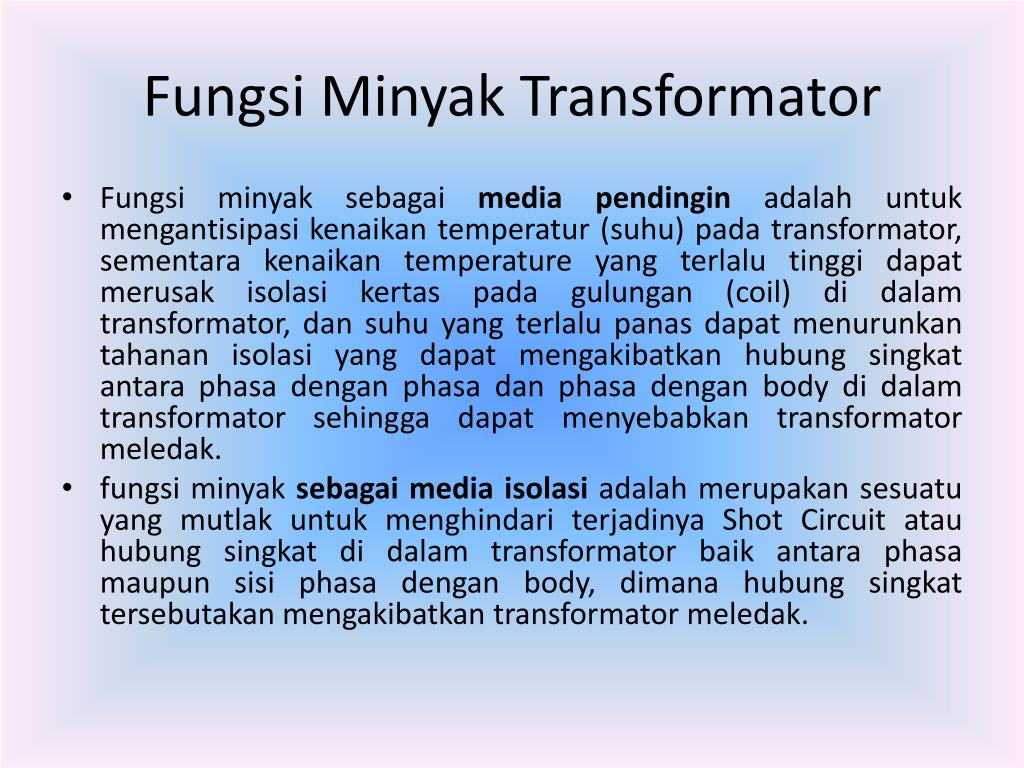

  • Fungsiminyaksebagaimedia pendinginadalahuntukmengantisipasikenaikantemperatur (suhu) padatransformator, sementarakenaikan temperature yang terlalutinggidapatmerusakisolasikertaspadagulungan (coil) didalamtransformator, dansuhu yang terlalupanasdapatmenurunkantahananisolasi yang dapatmengakibatkanhubungsingkatantaraphasadenganphasadanphasadengan body didalamtransformatorsehinggadapatmenyebabkantransformatormeledak.

  • fungsiminyaksebagai media isolasiadalahmerupakansesuatu yang mutlakuntukmenghindariterjadinya Shot Circuit atauhubungsingkatdidalamtransformatorbaikantaraphasamaupunsisiphasadengan body, dimanahubungsingkattersebutakanmengakibatkantransformatormeledak.


Sifat sifat minyak transformator

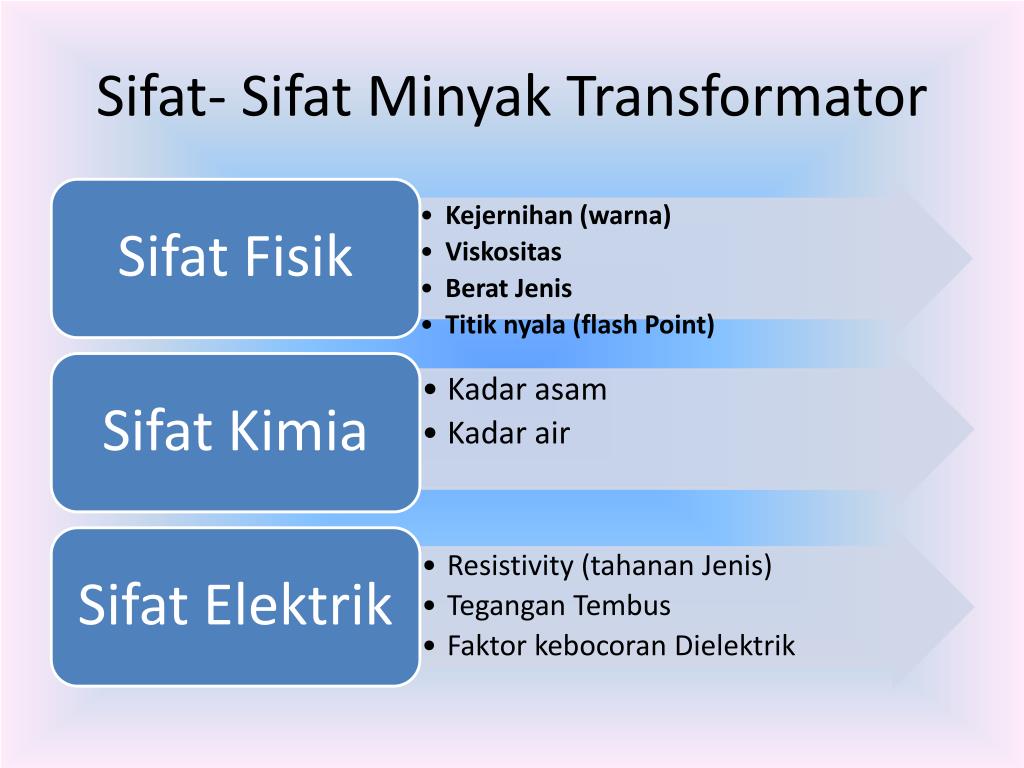

Sifat- SifatMinyakTransformator


Sifat fisik
SifatFisik

1. kejernihan

Minyaktransformator yang baikadalah yang berwarnabeningdenganIndikasiskalawarna-warnaminyaktransformatorsepertigambardibawahini yang memilikiartiataukualitasmasing-masing


Alatpengujian / pengamatanwarna ( Petroleum oils comparator) merkLovibond


Alat pengujian viskositas engler viskosity
Alatpengujianviskositas (EnglerViskosity)

Viskositas

Viskositasminyakadalahsuatuhal yang sangatpentingkarenaminyaktransformator yang baikakanmemilikiviskositas yang rendah, sehinggadapatbersirkulasidenganbaikdanakhirnyapendinginanintidanbelitantrasformatordapatberlangsungdenganbaik pula. nilaiviskositasuntukminyakbaruharus ≤ 18 Cst


Berat jenis
BeratJenis

Minyaktransformatorharusmempunyaiberatjenis yang kecil, agar partikel-partikeldalamminyakdapatmengendapdengancepat


Pengujian flash point pesky martin close cup
pengujian flash point (pesky martin close cup)

  • TitikNyala (Flash Point)

    Titiknyaladariminyaktransformator yang barutidakbolehlebihkecildari 135 oC, sedangkansuhuminyakbekastidakbolehkurangdari 130 oC.Flash point (titiknyala) suatuminyaktransformatorperludiketahuidenganpertimbangankeamanan . IEC menetapkanpengujiantitiknyalaminyaktransformatordenganmenggunakanmetodepensky martin tertutup.


  • Karakteristiktitiknyalaminyakmenentukanterjadinyapenguapandalamminyak. Jikatitiknyalaminyakrendah, mengidentifikasikanterdapatkandungan yang bersifat volatile combusite, sehinggaminyakakanmudahmenguapdanmenyebabkan volume minyakakanberkurang yang padaakhirnyaminyaksemakinkental (viskositasnyasemakintinggi).


Pengujian kadar asam tan content meter
pengujiankadarasam (TAN Content meter)

  • Kadar Asam

    Standarnilaikandunganasammenurut ASTM D 3487 adalahkurangdari 0,03 mgKOH/gr.

    kandunganasamcenderungbertambahkarenapengaruhumur. Pengaruhlingkungandanusiapengoperasianminyak yang tidaksama, menyebabkankandunganasamnyajugaberbeda. Asambisatimbulapabilaterjadipemanasan yang berlebih(thermal stress) padaminyak. Hal iniakanterusberlangsungseiringdenganusiapengoperasianminyaktransformator.


  • Kadar Air

  • Yang sangatberpengaruhpadakekuatanisolasicairadalahterdapatnya air dalambentuktitik-titik air yang masukkedalamcairanisolasi. Kekuatanisolasiiniakanturundengantajamjikadidalam air tersebutterdapatkotoran-kotoran / serat-serat.


Sifat elektrik
SifatElektrik

  • Tahananjenis (resistivity)

    Tahananjenis yang rendahmenunjukkanadanyakontaminasi yang bersifatkonduktif (conductive contaminants).

  • TeganganTembus (breakdown voltage)

    Tegangantembus yang terlalurendahmenunjukkanadanyakontaminasiseperti air, kotoranataupartikelkonduktifdalamminyak

  • FaktorKebocoranDielektrik (dielectric dissipation factor)

    Harga yang tinggidarifaktorinimenunjukkanadanyakontaminasiatauhasilkerusakan (deterioration product) misalnya air, hasiloksidasi, logam alkali koloidbermuatandansebagainya.


  • Kekuatanlistrikmerupakankarakteristikpentingdalam material isolasi. Jikakekuatanlistrikrendahminyaktransformatordikatakanmemilikimutu yang jelek. Hal iniseringterjadijika air danpengotoradadalamminyaktransformatordanPartikel-partikelkonduktif yang terbentukakibatkontaminasiatauoksidasisecaradrastisakanmengurangikekuatanminyaktransformator. Jadifaktor-faktor yang berpengaruhpadakekuatanisolasisuatuminyaktransformatoradalahstrukturmolekul, ketidakmurnian, temperatur, dankelembaban


Alat pengujian tegangan tembus
AlatPengujiantegangantembus


Persyaratan minyak transformator
PersyaratanMinyakTransformator

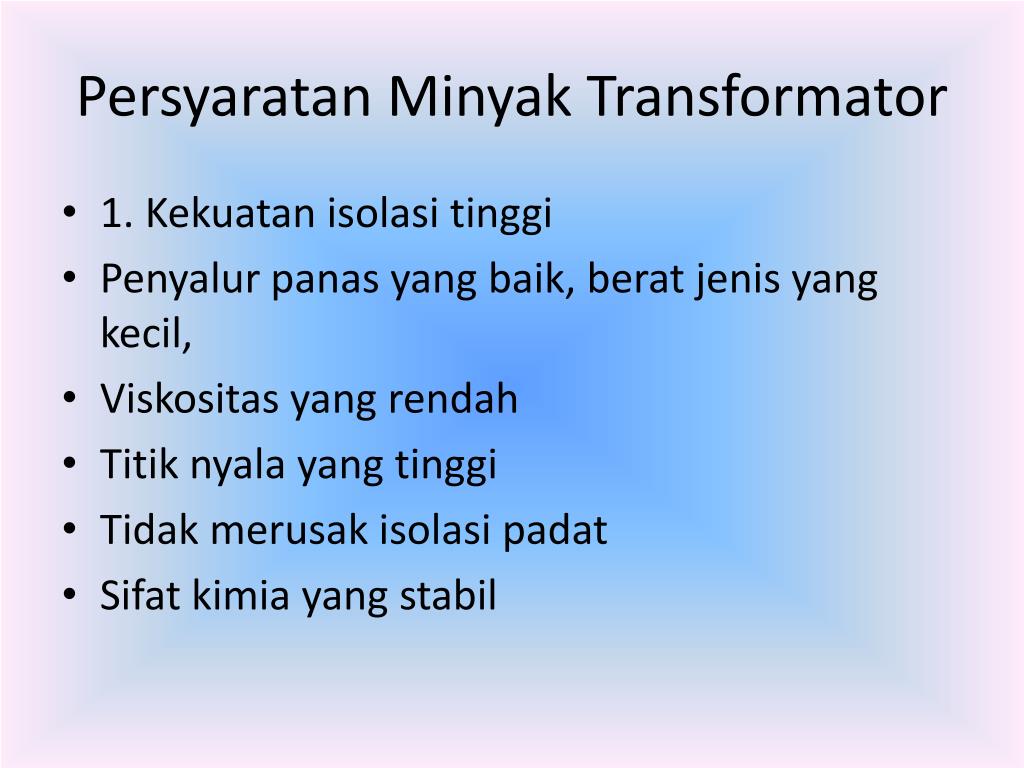

  • 1. Kekuatanisolasitinggi

  • Penyalurpanas yang baik, beratjenis yang kecil,

  • Viskositas yang rendah

  • Titiknyala yang tinggi

  • Tidakmerusakisolasipadat

  • Sifatkimia yang stabil


Minyak kabel
MinyakKabel

  • Minyakkabelmerupakansalahsatupemurnianminyakbumi yang dibuatpekatdengancaradicampurdengandamar. Minyakkabeldigunakanuntukmemadatkanpenyekatkertaspadakabeltenaga, kabeltanah, danterutamakabeltanagategangantinggi.

    Selainuntukmenguatkandayasekatdanmekanisnyapenyekatkertas, jugauntukmenjagaataumenahan air agar tidakdapatmeresapdansekaligussebagai

    dielektrikum. Minyak yang digunakansebagaidielektrikumpadakondensaorkertaskeadaannyalebihpadat, danpadasuhu 35 – 500C, keadaannyapadatsekali.
