  1. ELECTROTECNIA Corriente eléctrica 2º bachillerato José L. Ortega

  2. 2. CORRIENTE ELÉCTRICA • Índice - Tipos de corriente eléctrica - Efectos de la corriente eléctrica - Resistividad y conductividad - Densidad de la corriente eléctrica - Resistencia y conductancia - Ley de Ohm - Circuitos eléctricos - Potencia y energía eléctrica - Rendimiento y pérdidas de un circuito. - Caída de tensión en una línea.

  3. CORRIENTE ELÉCTRICA • Tipos de corriente - Continua . Sentido - Alterna . Senoidal o sinusoidal . Otros

  4. CORRIENTE ELÉCTRICA • Efectos de la corriente eléctrica Fem Resistencia Generador Receptor Caída de tensión

  5. Resistividad y conductividad Magnitud que determina la calidad de un conductor. Una es inversa de la otra Conductores Aislantes

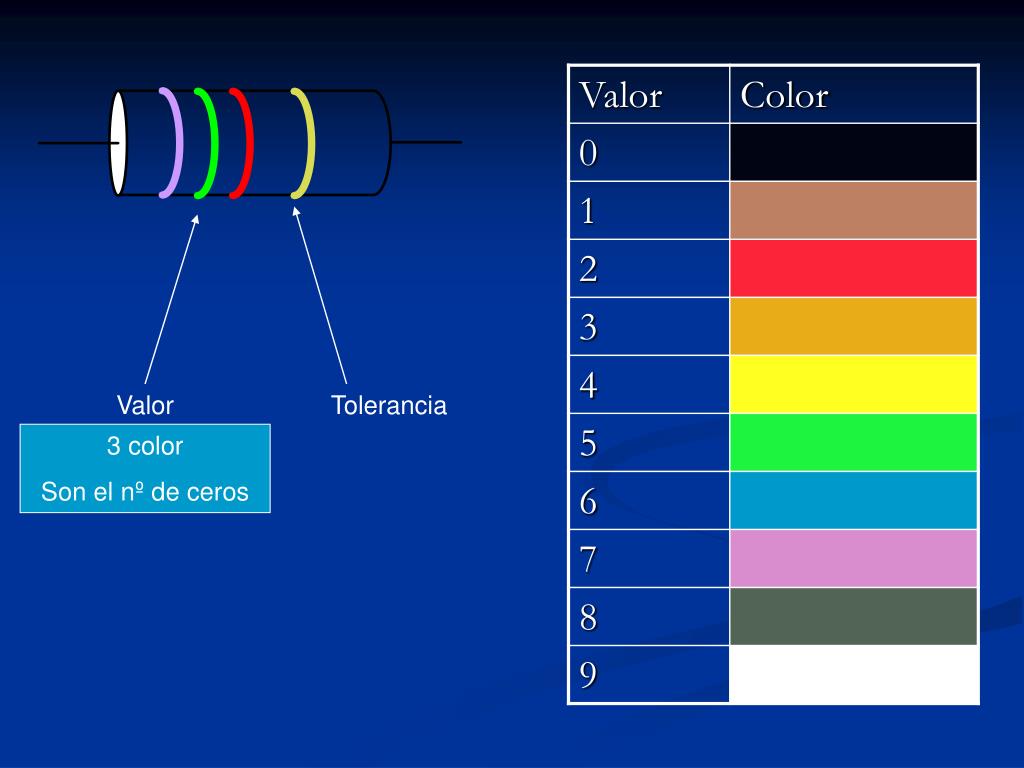

  6. Densidad de la corriente Se define como la corriente eléctrica por unidad de sección del conductor que circula. Se suele representar por la letra J y se mide en A/mm2 Resistencia Oposición al paso de la corriente R = ρ .l/S La inversa de la resistencia se denomina conductancia Código de colores

  7. Valor Tolerancia 3 color Son el nº de ceros

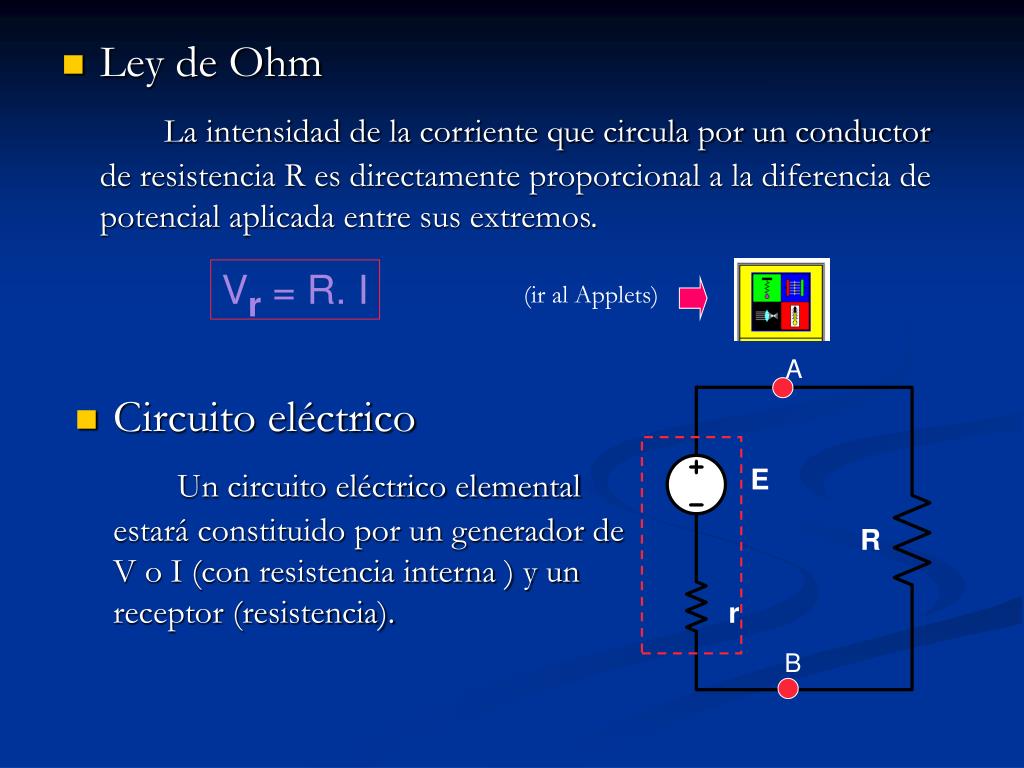

  8. Ley de Ohm La intensidad de la corriente que circula por un conductor de resistencia R es directamente proporcional a la diferencia de potencial aplicada entre sus extremos. Vr = R. I (ir al Applets) A • Circuito eléctrico Un circuito eléctrico elemental estará constituido por un generador de V o I (con resistencia interna ) y un receptor (resistencia). E R r B

  9. Potencia. Ley de Joule Es la capacidad que tiene un elemento para consumir o generar energía eléctrica en la unidad de tiempo P = V. I = R. I2 = V2/R, unidad el watio • Energía eléctrica Los electrones al moverse producen adquieren o pierden energía que se transforma en calor. W = Vab. Q = Vab.I.t = P.t , unidad el julio W= 0,239.P.t, en calorías

  10. Rendimiento Se podría definir como la relación entre la energía producida y la consumida. En un circuito sin pérdidas, podríamos decir que la energía producida por los generadores se consume íntegramente por los receptores. En la realidad hay una pérdida de energía en los conductores que se transforma en calor y que denominaremos caída de tensión interna en la línea. Está caída de tensión depende de la sección de conductor
