Presentation Transcript
Akilli kart sa lik s stem

AKILLI KART SAĞLIK SİSTEMİ

Geylani KARDAŞ, MSc.

Bilgisayar Mühendisi

Proje Danışmanı: Prof. Dr. Turhan TUNALI

Ege Üniversitesi Uluslararası Bilgisayar Enstitüsü

EBİLTEM Proje Pazarı 2003

12/11/2003


İçerik:

  • Akıllı Kart Nedir?

  • Akıllı Kart Sağlık Sistemi (AKSS)

    • Sistemin genel tanıtımı

    • Sistem akıllı kartları üzerinde yer alan bilgiler

    • Kullanıcı oturumları

    • Mevcut veritabanları ile iletişim

    • Sistem mimarisi

  • Sonuç


Ak ll kart nedir
Akıllı Kart Nedir?

  • Kredi kartı ile aynı büyüklükte

  • İçinde bilgi saklayan ve bu bilgiyi işleyen

  • Taşınabilir ve darbelere dayanıklı

  • Mikroişlemciye sahip

    bir entegredir.

  • Yararları:

    • Yerleşik (built-in) hesaplama gücü

    • Taşınabilir güvenlik:

      • Bilgiye erişim için kartın kendisi gerekli

      • Erişim için ek donanımın yanında özel akıllı kart donanım ve yazılım bilgisi ihtiyacı

      • Kart içinde kriptografik fonksiyonların kullanımı

    • Kolay kullanım:

      • Kart kabul cihazına kartın yerleştirilmesi, ilgili işlemin yerine getirilmesi ve işlem sonunda kartın çıkarılması


Ak ll kart sa l k sistemi akss genel tan t m 1 3
Akıllı Kart Sağlık Sistemi (AKSS) – Genel Tanıtım(1/3)

  • Hem hastaların hem de ilgili sağlık personelinin akıllı kartları bulunmaktadır.

  • Hastanenin merkezi veritabanında - ki bu veritabanı dağıtık bir yapıda olabilir – sistem kullanıcılarının hem kart üzerindeki hem de kart üzerinde tutulamayan diğer bilgileri yer alır.

  • Sistem, kliniklerin kendilerine ait lokal veritabanları ile de bağlantılıdır.


Akss genel tan t m 2 3
AKSS – Genel Tanıtım (2/3)

  • Sistemin içerdiği güvenlik ve yetkilendirme özellikleri:

    • Kart terminali ile kart kabul cihazı (CAD) arasında güvenlik kanalının oluşturulması ve verilerin doğrudan uygulamaya transferi

    • Veritabanı istemci bilgisayarlarının sistem veritabanlarına erişiminde özel ve güvenli bir dağıtık sistem protokolünün yer alması

    • Bu protokolün kullandığı kanal üzerinde de verilerin şifreli olarak gönderilmesi

    • İstemcilerin sistem sunucularına erişiminde dijital imzaların kullanılması


Akss genel tan t m 3 3

Güvenli İletişim Kanalı

Doktor Bilgisayarı

Akıllı Kart Okuma / Yazma Ünitesi

Genel bilgilerin sistem protokolü üzerinde güvenli transferi

Kliniğe özel bilgilerin sistem protokolü üzerinde güvenli transferi

Kart bilgilerinin okunması ve güncellenmesi

Yerel Veritabanı

Hastane Merkezi Veritabanı

Akıllı Kart

AKSS – Genel Tanıtım (3/3)


Akss hasta kart zerinde yer alan bilgiler 1 2
AKSS – Hasta Kartı Üzerinde Yer Alan Bilgiler(1/2)

  • Genel Bilgiler:

    • Hasta ID, PIN, hasta adı ve soyadı, doğum tarihi, kan grubu, cinsiyeti, adresi, ev, iş ve cep telefon numarası

  • Acil Durum Kontakt Bilgileri:

    • Acil durumlarda ulaşılacak hasta yakınına ait ad, soyad, yakınlık derecesi, ev, iş ve cep telefon numaraları

  • Sigorta Bilgileri:

    • Emekli Sandığı, SSK veya Bağ-Kur numarası ve varsa özel sigorta bilgileri

  • Sağlık Bilgileri:

    • Hastanın geçirmiş olduğu hastalıklar (kronik veya değil),

    • Sürekli kullanılan ilaçlar,

    • Alerjiler

    • Yapılan aşılar,

    • Hastanın geçirmiş olduğu ameliyatlar

    • Yukarıdaki kategorilere girmeyen diğer sağlık bilgileri


Akss hasta kart zerinde yer alan bilgiler 2 2
AKSS – Hasta Kartı Üzerinde Yer Alan Bilgiler(2/2)

  • Son Muayene Bilgileri:

    • Muayeneyi gerçekleştiren doktor bilgileri, muayene tarihi, muayene yeri ve açıklama bilgisi

  • Son Reçete Bilgileri:

    • Reçeteyi yazan doktora ait bilgiler, reçetenin yazıldığı tarih, yer ve reçete içeriği

  • Sistem Bilgileri: Akıllı Kart Sağlık Sistemi’ nin işleyişinde kullanılacak diğer bilgiler

    • Kart Veriliş Tarihi

    • Kartın Son Güncelleme Tarihi

    • Merkez Veritabanı Sunucusu Adı ve Adresi:

      • Hasta kartı takıldıktan sonra iletişime geçilecek olan veritabanı sunucusunun adı ve ilgili ağ protokolündeki IP adresi (ve port numarası)

      • Hastaların kayıtlarının yer aldığı veritabanının dağıtık yapıda olmasını desteklemekte

    • Hasta DES Anahtarı: Hasta bilgilerinin veritabanlarından alınırken şifrelenmesinde kullanılacak olan hastaya ait, özel DES (Digital Encryption Standard) anahtarı


Akss doktor kart zerinde yer alan bilgiler
AKSS – Doktor Kartı Üzerinde Yer Alan Bilgiler

  • Genel Bilgiler:

    • Doktor ID, PIN, doktorun adı, soyadı, çalıştığı klinik / bölüm, adres bilgileri, ev, iş ve cep telefonu bilgileri

  • Sistem Bilgileri: Akıllı Kart Sağlık Sistemi’ nin işleyişinde kullanılacak diğer bilgiler

    • Kart Veriliş Tarihi

    • Kartın Son Güncelleme Tarihi

    • Merkez Veritabanı Sunucusu Adı ve Adresi:

      • Doktor kartı takıldıktan sonra iletişime geçilecek olan veritabanı sunucusunun adı ve ilgili ağ protokolündeki IP adresi (ve port numarası)

      • Doktorların kayıtlarının yer aldığı veritabanının dağıtık yapıda olmasını desteklemekte

    • Doktor Dijital İmzası: Hasta bilgilerinin veritabanlarından istenmesinde yetkilendirmeyi sağlayacak olan doktora ait DSA (Digital Signature Algorithm) özel anahtarı


Akss kullan c oturumlar
AKSS – Kullanıcı Oturumları

  • Doktor Oturumu

  • Hasta Oturumu

  • Genel Oturum İçerikleri:

    • Hasta veya doktor kartının terminal bilgisayarına bağlı kart okuyucuya yerleştirilmesi sonucu istemci uygulamanın devreye girmesi

    • Yetkilendirme işlemi sonrası kart bilgilerinin istemci uygulamaya transferi

    • Uzak ve lokal veritabanlarına erişilerek oturum için gerekli bilgilerin elde edilmesi

    • Kartta ve lokal veritabanında bilgi güncellemesi

    • Oturumun sonlandırılması ve kartın okuyucudan çıkarılması


Akss doktor oturumu 1 2

Güvenli iletişim kanalı içinde, kullanıcı tarafından girilen PIN’in onaylanması sonucu doktor bilgilerinin transferi

Akıllı Kart Okuma / Yazma Ünitesi

Doktor Bilgisayarı

Doktora iletilmesi gereken genel mesajların transferi

Doktor bilgilerinin transferi

Hastane Merkezi Veritabanı

Doktor Akıllı Kartı

AKSS – Doktor Oturumu (1/2)


Doktor oturumu 2 2
Doktor Oturumu (2/2) girilen PIN’in onaylanması sonucu doktor bilgilerinin transferi


Akss hasta oturumu 1 2

Güvenli iletişim kanalı içinde, kullanıcı tarafından girilen PIN’in onaylanması sonucu hasta bilgilerinin transferi

Akıllı Kart Okuma / Yazma Ünitesi

Doktor Bilgisayarı

Hastaya iletilmesi gereken genel mesajların transferi

Kliniğe özel hasta bilgilerinin sistem protokolü üzerinde güvenli transferi

Hasta bilgilerinin transferi

Yerel Veritabanı

Hastane Merkezi Veritabanı

Hasta Akıllı Kartı

AKSS – Hasta Oturumu (1/2)


Hasta oturumu 2 2
Hasta Oturumu (2/2) girilen PIN’in onaylanması sonucu hasta bilgilerinin transferi


Akss mevcut veritabanlar ile leti im

2. Hasta bilgilerinin veritabanından istemci bilgisayara iletimi:a) İstemciye bilgileri gönderilecek hastanın DES anahtarının hasta genel bilgilerinin bulunduğu merkez veritabanından alınması b) Hasta bilgilerinin hastaya ait DES anahtarı ile şifrelenip istemciye iletilmesi

Doktor Bilgisayarı

3. Hasta bilgilerinin alınması ve güncellenmiş bilgilerin veritabanına iletimi: a) Gelen şifrelenmiş bilgilerin hasta kartından alınan DES anahtarı ile çözülmesi b) Güncellenmiş bilgilerin önce Hasta DES anahtarı ile şifrelenmesi sonra doktor dijital imzası ile imzalanması ve bu bilgilerin hem hasta hem de doktor için uzak merkez veritabanı adres bilgileri, hasta id ve doktor id ile beraber veritabanına iletimi

4. Güncellenmiş bilgilerin veritabanına kaydı ve onay bilgisinin istemciye iletilmesi: a) Gelen bilgilerin önce doktorun genel imza anahtarı ile doğrulanması, sonra hastanın DES anahtarı ile çözülmesi, ve veritabanına bilgilerin kaydı b) Tüm işlem sonucunun istemciye bildirilmesi

Yerel Veritabanı

AKSS – Mevcut Veritabanları ile İletişim

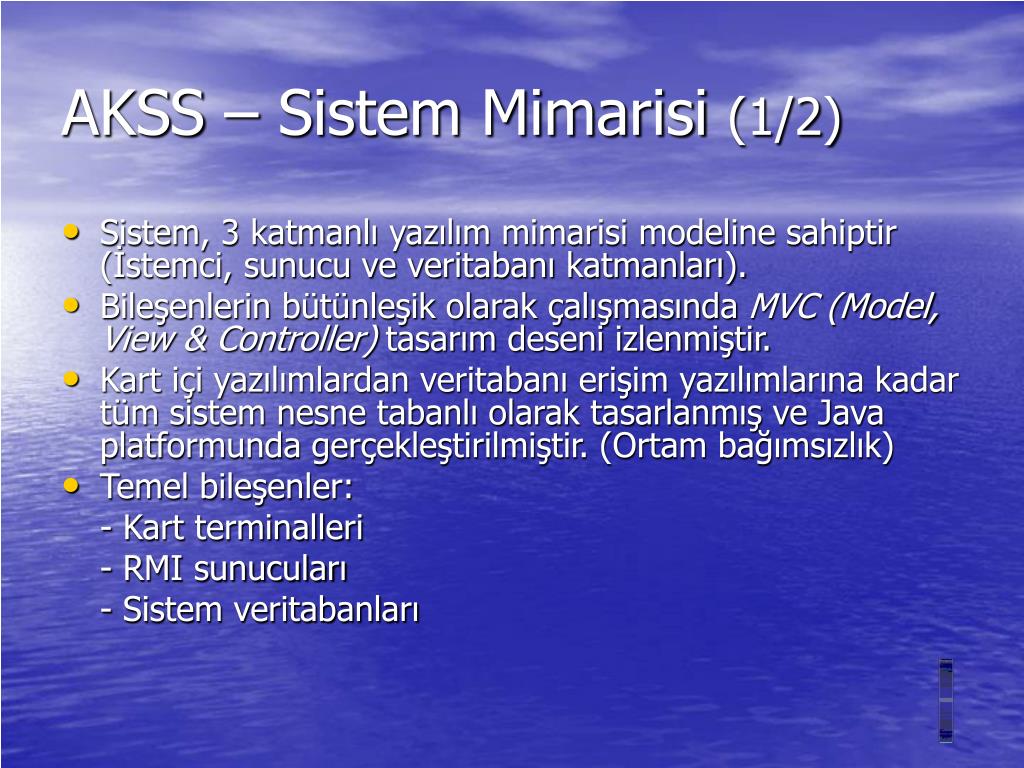

Akss sistem mimarisi 1 2
AKSS – Sistem Mimarisi istemesi: (1/2)

  • Sistem, 3 katmanlı yazılım mimarisi modeline sahiptir (İstemci, sunucu ve veritabanı katmanları).

  • Bileşenlerin bütünleşik olarak çalışmasında MVC (Model, View & Controller) tasarım deseni izlenmiştir.

  • Kart içi yazılımlardan veritabanı erişim yazılımlarına kadar tüm sistem nesne tabanlı olarak tasarlanmış ve Java platformunda gerçekleştirilmiştir. (Ortam bağımsızlık)

  • Temel bileşenler:

    - Kart terminalleri

    - RMI sunucuları

    - Sistem veritabanları



Sonuç istemesi:

  • Hazırlanan sistem ile bir hastane bünyesinde akıllı kartlara dayalı bir otomasyonun nasıl gerçekleştirilebileceği ortaya konmuştur.

  • Böyle bir sistemin kullanılması ile:

    • Sağlık hizmetlerinde kalitenin artacağına

    • Sağlık kayıtlarının sisteme kolay aktarılabileceğine

    • Sağlık personelinin, ihtiyacı olan bilgiye hızlı erişebileceğine

    • Sürekli tekrarlanan form doldurma işlemlerinin en aza indirileceğine

    • Hasta bilgilerine güvenli ve yetkilendirilmiş bir erişimin sağlanabileceğine

    • Tutulacak bilgi miktarına göre:

      • Hasta üzerinde ek testlerin yapılması ihtiyacının ortadan kaldırılacağına

      • Yanlış ilaç kullanımının önlenebileceğine

        inanılmaktadır.


Te ekk rler
Teşekkürler istemesi:


Akilli kart sa lik s stem1

AKILLI KART SAĞLIK SİSTEMİ istemesi:

Geylani KARDAŞ, MSc.

Bilgisayar Mühendisi

Proje Danışmanı: Prof. Dr. Turhan TUNALI

Ege Üniversitesi Uluslararası Bilgisayar Enstitüsü

EBİLTEM Proje Pazarı 2003

12/11/2003
