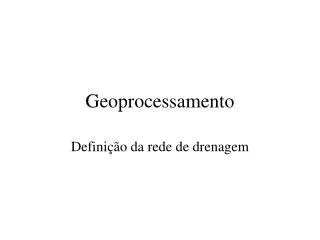

  1. Geoprocessamento Definição da rede de drenagem

  2. Definição da rede de drenagem • Para termos uma estimativa da rede de drenagem podemos definir como rede de drenagem todas as células com área acumulada maior do que determinado limite. • De quanto é este limite? • Vai depender da região (geologia, clima, etc).

  3. Rede de drenagem • É o grupo de células da grade em que a área acumulada supera determinado valor. • Para obter um raster da rede de drenagem basta reclassificar layer de área acumulada • A > limite, faz parte da rede de drenagem • A< limite, não faz parte da rede

  4. limite = 5000 células Exemplo limite = 1000 células número de células x área de drenagem em km2

  5. Exercício

  6. Onde começa um rio?

  7. CE PI AL MT BA MG MS SP PR SC RS Trabalho de Adriano Sousa (2007-1) Identificou inícios de rede de drenagem (Google Earth) Usou MNT SRTM da mesma região e calculou Área acumulada Colocou pontos Google sobre imagem de área acumulada e verificou áreas Sugestão de trabalho para disciplina!!!

  8. CE PI AL MT BA MG MS SP PR SC RS Alguns Resultados em diferentes regiões

  9. Onde começa um rio? • Questão importante para hidrologia. • Questão importante para legislação. • Áreas de proteção permanentes APPs são definidas a partir da rede de drenagem. • Como definir onde inicia a rede de drenagem de forma prática em uma grande área?

  10. Erros na posição da rede de drenagem

  11. Área acumulada da bacia do Donato

  12. Erros dependem da resolução espacial e de outras coisas • Largura do rio • Curvatura dos meandros • Resolução do DEM • Pré-tratamento (stream-burning) • Paz et al. 2008 ERRORS IN RIVER LENGTHS DERIVED FROM RASTER DIGITAL ELEVATION MODELS Computers and Geosciences

  13. Ordem dos cursos d’água

  14. Strahler no TAS

  15. Ordem de Strahler • Exemplo feito com TAS

  16. Ordem de Strahler

  17. Densidade de drenagem no TAS • Sugestão para trabalho relativamente fácil: • Explorar capacidade do TAS de extrair densidade de drenagem e avaliar diferenças em regiões brasileiras Atenção: implica em adotar valores diferentes de área de drenagem do início do rio

  18. Comprimento de rios

  19. Comprimento de rios no TAS

  20. Outros atributos que dependem da topografia

  21. No Idrisi

  22. Exercício • Utilize a função runoff para calcular a área acumulada sobre o mnt SIERRADEM. • Verifique o efeito que tem as depressões espúrias • Use a função pit-removal para retirar as depressões • Refaça o cálculo da área acumulada.

  23. Exercício • Considere que na Espanha as áreas de proteção aos mananciais correspondem a uma distância de 100 m de ambos os lados de qualquer curso d’água. Delimite estas áreas considerando que um curso d’água inicia sempre que a área de drenagem atinge um valor igual ou superior a 5 km2

  24. Exercício MINTER • MNT rio Palmas • latlong • br_latlong_sad

  25. Exercício MINTER • Usar project MNT rio Palmas • br_latlong_sad x utm23s

  26. Calcular resolução

  27. Exercício rio Palmas • Calcule a área acumulada • Determine a rede de drenagem considerando que inicia com A=10 km2 • Determine a área da APP com 300 m de cada lado dos rios

  28. Exercício reservatório rio Palma • Um reservatório deverá ser construído para regularização de um rio na região Sudeste do Tocantins. O local escolhido para a construção da barragem fica entre as coordenadas: • Início : 309200 E 8700600 N • Final : 307600 E 8701600 N • no sistema de coordenadas UTM-23S. • O nível máximo operacional do reservatório será de 550 m de altitude e o nível mínimo operacional será de 530 m de altitude. O nível máximo maximorum deverá ser de 555 m. • Para os trabalhos de análise de viabilidade preliminar desta obra obtenha as seguintes informações utilizando o MNT do SRTM: • Área da bacia neste local (em km2). • Área do reservatório no nível máximo operacional (em km2). • Área do reservatório no nível mínimo operacional (em km2). • Área que deve ser desapropriada, considerando que toda a região a uma distância menor do que 300 m do espelho d’água, na condição de nível máximo maximorum deverá ser desapropriada. • Área que deve ser reflorestada com espécies nativas, considerando que toda a área da região que fica a menos do que 300 m do espelho d’água, na condição de nível máximo maximorum, deverá ser reflorestada.
