1 / 32

ABTB SP 2009

“ REDUÇÃO NAS QUANTIDADES DE ÓXIDO DE ZINCO EM COMPOSTOS DE BORRACHA, ATENDENDO AS NOVAS EXIGÊNCIAS AMBIENTAIS INTERNACIONAIS ”. EDSON ALVES VIANNA. ABTB SP 2009. INTRODUÇÃO :. CONSUMO: Europa = 250.000 ton/ano. USOS EM COMPOSTOS DE BORRACHA:

samara
Download Presentation

ABTB SP 2009

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

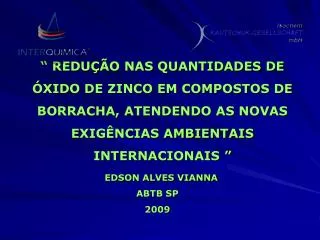

  1. “ REDUÇÃO NAS QUANTIDADES DE ÓXIDO DE ZINCO EM COMPOSTOS DE BORRACHA, ATENDENDO AS NOVAS EXIGÊNCIAS AMBIENTAIS INTERNACIONAIS ” EDSON ALVES VIANNA ABTB SP 2009

  2. INTRODUÇÃO : CONSUMO: Europa = 250.000 ton/ano. USOS EM COMPOSTOS DE BORRACHA: ATIVADOR DE VULCANIZAÇÃO:Maior uso. Entra na quase totalidade dos compostos curados com enxofre. Normalmente usa-se 5 phr. AGENTE DE RETICULAÇÃO:em polímeros clorados e carboxilados.

  3. POR QUE REDUZIR? • OSCILAÇÃO DOS PREÇOS: Vem ocorrendo em nível mundial. ( menos importante ) • IMPACTO AMBIENTAL: Pressão por redução de teores, principalmente pela ação sobre ambientes aquáticos. • PROJETO “ECOZINC”: OBJETIVO:reduzir derivados de Zinco, principalmente Óxido de Zinco, em uma ampla gama de produtos. Nestes, estão inclusos os compostos de borracha.

  4. LME - EVOLUÇÃO DOS PREÇOS DO ZINCO:07/2008 A 07/2009

  5. TENDÊNCIA • Atualmente: pressão por redução • Futuramente: provável restrição

  6. EFEITOS NA NATUREZA • Seres humanos : Falta é pior que excesso • Ambientes aquáticos : Afeta fortemente Algas, peixes, Invertebrados , etc. • Concentração : de 40 ppb a 60.000 ppb, dependendo do meio, pode representar toxicidade aguda . • Bio-cumulativo • EPA : environmental protection agency - USA : Rejeitou retirada do Zn da lista de produtos tóxicos .

  7. REDUÇÃO • É uma questão com relativa complexidade • Existem várias possibilidades • NOSSO OBJETIVO : Oferecer uma opção viável técnica e economicamente

  8. PRODUÇÃO: Há 3 processos principais para produção do ZnO: • AMERICANO ou DIRETO:Sucata ou minério de Zinco é fundido, reduzido com carvão e diretamente re-oxidado. • FRANCÊS ou INDIRETO:A cinza do Zinco é vaporizada e o vapor oxidado usando Oxigênio. • PRECIPITAÇÃO ou AQUOSO:Uma solução purificada de Cloreto de Zinco é precipitada em Hidróxido de Zinco ou Carbonato e então calcinado resultando num Óxido de Zinco altamente ativo.

  9. Processo Aquoso Atividade e Área superficial: • ALTA ATIVIDADE:Grande área superficial e baixos níveis de metais pesados. • ÁREA SUPERFICIAL:até 5 vezes maior, mas dosagem não pode ser reduzida proporcionalmente. • NOVA TECNOLOGIA:Novo produto foi desenvolvido. Mantém a alta atividade de um óxido ativo, revestindo a superfície de um núcleo que não tem Zinco.

  10. ISOQURE ZnO 25CC • Carbonato de Cálcio revestido com 55% de um Óxido de Zinco altamente ativo, com uma área superficial de 20 a 30 m²/g.

  11. PROPRIEDADES ISOQURE ZnO 25 CC:

  12. CaCO3aumento1000x IsoQure ZnO 25 CC aumento 1000x

  13. CaCO3aumento 5000x IsoQure ZnO 25 CC aumento 5000x

  14. ESTUDOS COMPARATIVOS: Comparações foram feitas em vários compostos com ZnO convencional, IsoQure ZnO 25 CC e ZnO Ativo.

  15. EPDM: Composto altamente carregado, com sistema de cura livre de nitrosamina: Tabela -1

  16. EPDM: Composto altamente carregado, com sistema de cura livre de nitrosamina Figura-1

  17. EPDM: Composto altamente carregado, com sistema de cura livre de nitrosamina Figura-2

  18. EPDM: Composto altamente carregado, com sistema de cura livre de nitrosamina Figura-3

  19. EPDM: Composto altamente carregado, com sistema de cura livre de nitrosamina Figura-4

  20. Teste preliminar em um composto para Pneu: Tabela-2

  21. Teste preliminar em um composto para Pneu: Tabela-3

  22. Propriedades Físicas: 70 60 50 ZnO 25 CC 40 ZnO White Seal 30 Zno Active 20 10 0 Dureza R. Tração Módulo ShA Mpa 300% MPA Teste preliminar em um composto para Pneu: Figura-5

  23. ENSAIOS FEITOS NO BRASIL EM EPDM E SBR(Laboratórios da Flexsys)

  24. PROPRIEDADES REOLÓGICAS 170ºC

  25. PROPRIEDADES FÍSICAS :

  26. EPDM – ENVELHECIMENTO (70 H, 100ºC) SBR – ENVELHECIMENTO (70 H, 70ºC)

  27. CONCLUSÕES: • TESTES INICIAIS: Evidenciam eficiência na substituição de diversos tipos de Óxidos de Zinco. • ISOQURE ZnO 25 CC X ZnO COMUM: Redução de 72% do teor efetivo de Óxido de Zinco. • ISOQURE ZnO 25 CC X ZnO ATIVO: Redução de 45% do teor de ZnO ativo. • REDUÇÃO DE PESO ESPECÍFICO: ZnO comum: 5,6 Isoqure ZnO 25 CC: 3,7 Vantagem econômica, com densidade 34% menor.

  28. VIABILIDADE ECONÔMICA • Custo do ZnO representa algo entre 1 % a 2,5% na formula . • Varia muito de composto. Depende do total de phr • Substituição representa redução de custo devido a densidade ou no mínimo, um custo equivalente.

  29. GANHOS OBTIDOS: • IMPACTO AMBIENTAL:Adequação às novas tendências e exigências que estão surgindo no mercado mundial. • PADRONIZAÇÃO:Um só produto pode ser usado em substituição ao ZnO convencional ou ao ativo. • ECONÔMICO:Menor teor de Zinco, que tem tido forte variação de preços, além do ganho significativo na densidade do produto.

  30. MUITO OBRIGADO!

  31. CONTATO : • FONE : (51) 3568-1030 – RS • FONE : (11) 4451-0999 – SP • EMAIL : interquimica@interquimica.com.br • SITE : www.interquimica.com.br

More Related
