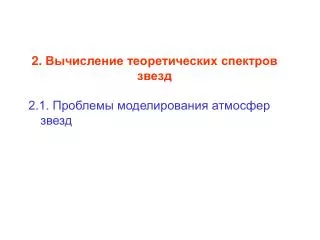

  1. 2. Вычисление теоретических спектров звезд 2.1. Проблемы моделирования атмосфер звезд

  2. 2.1.1. Теоретические модели атмосфер.Уравнения. Уравнения магнитной газодинамики Уравнения переноса для разных  i = 1, …, NL Уравнения кинетического равновесия Какие силы действуют? Механизмы переноса энергии? Магнитное поле? Источники непрозрачности? N(v)Распределение частиц по скоростям

  3. В общем виде задача пока не решена ! Пример Звезды АВГ: • пульсации атмосферы, • ударные волны, • звездный ветер, • пылевая оболочка

  4. Теоретические модели атмосфер:предположения и ограничения. 1. Геометрия. Одномерные (1D)модели плоскопараллельные однородные слои, если hatm /R << 1 сферические однородные слои, если hatm /R < 1 Sun: hatm /R = 200/700000 << 1 Mira: hatm /R  0.56

  5. Fe I 6082 в спектре центра диска 3D моделиатмосфер Звезды с конвективной зоной Проявления неоднородности: • солнечная грануляция • асимметрия и сдвиги линий в спектре интенсивности HM model t= 1.0 km/s + макротурб. Схема образования асимметрии и сдвига линии в неоднородной атмосфере

  6. Проявления неоднородности очень малы в спектре Солнца как звезды Проявления неоднородности звездных атмосфер Ap звезды Учесть влияние магнитного поля на физическое строение атмосферы не умеем ! Быстрые ротаторы, Тесные двойные (отклонения от сферичности + облучение) 1D модели с параметрами, переменными на поверхности Оболочки W-R, SN, звездные ветры феноменологические модели Fe I 5618 Модель MAFAGS

  7. 2. Динамика Статичные атмосферы (все звезды ГП) Движущиеся в режиме стационарного истечения, (А – О сверхгиганты, звездные ветры) Гидродинамические атмосферы с конвекцией (звезды солнечного типа); пульсирующиеатмосферы (цефеиды, …); нестационарное расширение, ударные волны (оболочкиSN)

  8. 3. Термодинамика (стационарные атмосферы)  Распределение частиц по скоростям – Максвелловское  концентрации атомов из решения уравнений статистического равновесия Распределение Максвелловское? Электронный газ: Время релаксации T = 10000 K, Ne = 1014tc ~ 10-4 c Возмущающие процессы Среднее время между фоторекомбинациями: 1) H + e  H-звезды солнечного типа T ~ 6000 K; (H-) ~ 3 10-22 ; Ne/NH ~ 10-4 ; tr/tc ~ 105 ; 2) H+ + e  H звездыAOи более ранних типов T ~ 10000 K; (H) ~ 6 10-21 ; Ne/Np ~ 1; tr/tc ~ 107 ;

  9. Н атмосфера: ЕслиNe/NH < 0.01 и n1# nЛТР отклонения от Максвелловского распр. (Shoub, 1977) Неупругие столкновения kT ~ 0.5 – 5 eV 1) H + e;tin/tc ~ 105 • Тяжелые атомы + e;tin/tc ~ 103 Атомы и ионы Н атмосфера, 5000 K < T < 100000 K,Ne > 1010 | Ta - Te |/ Te< 10-3 Распределение – Максвелловское ! Te = Ta = Ti

  10. Статистическое равновесие - профиль коэффициента поглощения радиативные скорости b-b: b-f: Равновесное отношение

  11. Статистическое равновесие ударные скорости (b-bи b-f):

  12. Частный случай:полное термодинамическое равновесие (ПТР) • детальный баланс: • b-b: формула Больцмана b-f: формула Саха

  13. Частный случай:локальное термодинамическое равновесие (ЛТР) Концентрации атомов– по формулам Больцмана и Саха при локальных TeиNe Tion = Texc = Te При каких условиях предположение ЛТР удовлетворительно ? 1) в каждом переходе • Jv= Bv(Те) на всех частотах  детальный баланс Условия выполняются в глубоких слоях атмосферы

  14. 2.1.2. Классическая задача о построении одномерной, статическоймодели атмосферы

  15. Плоскопараллельные атмосферы (все звезды ГП) T, P, Ne, в функции глубины • геометрическойz • колонковой массы m, dm = - dz • Росселандовой оптической толщины Параметры модели: Tэфф, g,химический состав (или [M/H], [/Fe]) [M/H] = log (M/H) - log (M/H)sun

  16. Сферические модели атмосфер (сверхгиганты) T, P, Ne,  в функции радиуса Параметры модели: L, R,химический состав (или [M/H], [/Fe]) Область применимости сферических, 1Dмоделей – узкая. Протяженность почти всегда сопровождается динамическими явлениями

  17. Основные уравнения: • Уравнение гидростатического равновесия g = constдля плоской атмосферы g = G M/r2для сферической Уравнения сохранения числа частиц и заряда

  18. Сила лучистого давления F =  F = 4 H Потоки: полный астрофизический Эддингтоновский Если предельная светимость для звезды со статичной атмосферой - Эддингтоновская светимость для Томсоновского рассеяния как основного источника непрозрачности Для стабильнойатмосферы:

  19. 2. Уравнение переноса излучения плоскопараллельная атмосфера: сферическая атмосфера: Поглощение:b-f переходы у всех атомов, ионов, молекул f-f переходы, рассеяние, b-b переходы Излучение: для тепловых процессов (b-f, f-f) для изотропного, когерентного рассеяния для некогерентного рассеяния функция перераспределения ?  = cos 

  20. 3. Уравнение сохранения энергии плоская  Атмосферы в лучистом равновесии F r2 =const = L/4 • Конвективный и лучистый перенос энергии Сила плавучести поддерживает движение, если Е – возмущенный элемент газа; r – окружающий газ (в лучистом равновесии) Предположим: 1) элемент – в равновесии с окружающим газом по давлению; 2) Процесс – адиабатический. сферическая

  21. Критерий Шварцшильда А = 0.4 – 0.1 Ионизация Н понижает А и критическое значение r Конвективный перенос энергииважен, если • есть зона ионизации Н; • располагается на   1. Sp F, Gи более поздние Для 1D-моделей теория пути перемешивания

  22. Пример: Адиабатический и лучистый градиенты в атмосфере Солнца. Зона ионизации Н: понижение А; рост непрозрачности и рост r. В диффузионном приближении При 5000> 1 Конвекция переносит до 90% общего потока. А log 5000 Grupp (2004)

  23. Scheme of model atmosphere calculationwith given Teff, g, chemical composition ready model if F/F <  T(R) Definition ofRscale dR = R / dm  = (N - Ne) mH  LTE Solution of HE (N,T, Ne, ni, ... , Jk, ... , JNF)d Nd,Td on a mesh {md}, d=1,…,ND Solution of RE, HE, RT, SE Number conservation Charge conservation Saha, Boltzmann eq. nd,k,i Ne dn ,dn

  24. Источники непрозрачности в атмосферах звезд Непрерывное поглощение: • фотоионизацияH, He I, He II, H-, H2+,металлов; •f-fпоглощение (H, He I, He II, H-, металлы); • рассеяние (Томсоновское, Рэлеевское); • Комптоновское рассеяние; • покровный эффектлиний При расчете моделей атмосфер: важен совокупный эффект в широком диапазоне длин волн. При расчете потока в непрерывном спектре или линии: фоновая непрозрачность на заданной длине волны (ЛТР); непрозрачность на частотах всех b-fиb-bпереходов исследуемого атома (не-ЛТР);

  25. Роль разных источников поглощения в зависимости от параметров звезд Низкая концентрация при Т < 7000 K Пример:  = 3000 – 10000 Å b-f:H I n = 2, 3, 4; E2 = 10.2 eV; He In = 2, 3, 4; E2 = 19.7 eV; He IIn = 4, 5; E4 = 51 eV; H- ion= 0.76 eV; f-f: Рассеяние: Томсоновское – нужны свободные электроны; Рэлеевское – атомы Н и Не, молекулы Существует при 4500 < Т < 7000 i0 = 3

  26. Звезды солнечного типа:H-- основной источникнепрозрачности В-звезды: H (b-f),томсоновское рассеяние ( = 4860 Å) Rosseland mean

  27. Источники поглощения в разных диапазонах спектра атомы и ионы металлов:thr < 3000 Å = 2000 Å Солнце, Teff = 5780,log g = 4.44,[Fe/H] = 0 доминируетb-fпоглощениеметаллов HD122563, 4600 / 1.5 / -2.5 доминируетРэлеевскоерассеяние   

  28. Роль разных источников поглощения в зависимости от параметров звезд. Температурное распределение в атмосференейтронной звезды при учете Томсоновского рассеяния  +поглощения металлов  Комптоновского рассеяния  Сулейманов 2005

  29. Механизмы поглощения/излучения в атмосфере и спектр выходящего излучения Солнце: доминирует Н- (b-f + f-f) – истинное излучение

  30. Механизмы поглощения/излучения в атмосфере и спектр выходящего излучения Vega, Teff= 10000 K доминирует Н (b-f ) – скачки в спектре Teff= 42000 K доминирует Томсоновское рассеяние

  31. Механизмы поглощения/излучения в атмосфере и спектр выходящего излучения при учете Томсоновского рассеяния  +поглощения металлов  Комптоновского рассеяния  +поглощения металлов  нейтронная звезда, Teff= 2 107 K,log g = 14.2

  32. Сечения фотоионизации для металлов MgI, thr  2500 A thr  3800 A • Экспериментальные (в основном, для основных состояний) 2) Проект OP (TOPbase, http://vizier.u-strasbg.fr) Z = 1-14, 16, 18, 20, 26; Ion = 1-24 • Другие методы (Burgess&Seaton, 1960; Peach, 1967; Travis&Matsushima, 1968; Hofsaess, 1979) • водородоподобные QDM Hyd

  33. О точности атомных данных Пример: Наблюдаемый и теоретический спектр Солнца FeI(b-f) TOPbase FeI(b-f) Hyd Grupp 2004

  34. Учет покровного эффекта Таблицы спектральных линий: ~50 млн. атомарных линий в диапазоне 100 – 100000 Å •Kurucz R.L. 1992, CD-ROM N 18; http://cfaku5.harvard.edu • TOPbase (Z = 1 - 14, 16, 18, 20, 26; Ion = 1 – 24): http://vizier.u-strasbg.fr; • Vienna Atomic Line Data (VALD) base (Z = 1 – 82; ions: I, II, III):http://www.astro.univie.ac.at/~vald ~700 млн. молекулярных линий • Allard et al. 2001, ApJ 556, 357

  35. •Блокировка излучения в фотометрических полосах (50 Å): с центром для Teff = 5000 K 8000 K 3646 Å 44% 15% 4032 Å30% 10% 5840 Å3% 4% 1. Охлаждение поверхностных слоев. 2. Эффект самообогрева. Пример: разность температур между теоретическими и полуэмпирической (HM) моделями солнечной атмосферы. •Влияние на физическую структуру атмосферы.

  36. Перераспределение излучения из у.-ф. в видимую и и.-к. области Пример: Теоретические спектры для небланкетированной и двух бланкетированных моделей солнечной атмосферы

  37. Как учесть?1. Прямой метод.2. Функция распределения непрозрачностей (Opacity Distribution Function, ODF)- Mihalas (1970), Carbon (1974),Kurucz (1979) Идея – замена точной частотной зависимости плавной функцией распределения непрозрачностей i  Точная частотная зависимость ODF для того же интервала 10(1 - fraction of the interval with   i )

  38. log i Kurucz (1979, 1992, 2002) Таблицы ODF: 1400 интервалов (= 10 A, кроме и.-к.), каждый представлен 10 точками; Для набора T,P, Ne, химического состава(масштабированный солнечный: [M/H] = 0.5, 0, -1, ...) Недостаток – невозможность учета индивидуального химического составазвезды

  39. 3. Метод выборочной непрозрачности (Opacity Sampling, OS) Идея – замена точной частотной зависимости коэфф-тами поглощения в случайно распределенных частотах. Пример:Grupp, 2004 Teff= 5000 – 10000K Учет ~ 20 млн. линий для 911 – 100000 Å Оптимальное число частот – 86000 СравнениеOSиODFмоделей солнечной атмосферы T (OS – ODF) = 20-60 K дляlog 5000 = -3, ..., 2 log 5000 log 5000

  40. Конвективный перенос энергии.Теория пути перемешивания(Biermann, 1948; Vitense, 1953) l= Н– длина перемешивания; характерное расстояние, пройдя которое,элемент отдает/поглощает энергию «Истинный» градиент Градиент в среде без конвекции Градиент в конвективном элементе Адиабатический градиент Шкала высот по давлению A r >  > E > A в нестабильном слое

  41. Теория пути перемешивания Для элемента, сместившегося на z. Среднееz = l /2 Конвективный поток:Fconv=  cP T v v - средняя скорость элемента Fconv = 0.5  cP T ( - E) v  • Определениеv: •  иEвыразить черезrи A параметр эффективности конвективного переноса: и может быть выражен через локальные значения переменных  = 0.5 – 2 параметр теории 3)Teff4 = Frad + Fconv

  42. Solar-like temperature stratifications for convective equilibrium models with increasing mixing-length parameters . Note that in the metal-poor models convection extends into the optically thin layers of the photosphere.

  43. Методы решенияуравнений звездных атмосферМетодполной линеаризации (Auer & Mihalas 1969) ЛР Уравнения – нелинейные интегрально-дифференциальные ГР Ст.Р ni = f(J) Сохр. заряда  = f(ni) Переменный Эддингтоновский фактор Ур-ие переноса

  44. Реализация: X(d, n)  Xdn 1) Дискретизация переменных по глубине {d}, d = 1, …, ND и частоте {n}, n = 1, …, NF Искомое решение: 2) Представление дифференциальных уравнений в разностной форме и интегральных как квадратурных сумм алгебраическая система уравнений 3) Линеаризация уравнений: Производные – из уравнений стат.равновесия

  45. Основное уравнение метода Вектор решения Каждый элемент – матрица (NDND) NF уравнений переноса Уравнения ЛР + ГР V1 Vk VNF G N M

  46. Промежуточные выкладки  = [0,1] 1. Уравнение переноса как дифф. уравнение 2-ого порядка выходящее и входящее излучение Сложим и вычтем

  47. 2. Difference-equation representation RT equation: integrals are replaced by quadrature sums RE: d = 1 boundary condition d = 2, …. ND-1

  48. Достоинства и недостатки метода полной линеаризации + учет любых взаимодействий между переменными и глобального взаимодействия по всей атмосфере • Компьютерное время~ ND3 x NT +ND2 x NT2 (наиболее экономичная схема Auer & Heasley, 1976; NT – число переходов) Примеры: • ND = 70; NT = 80 для NL = 50. • При учете поглощения H I, He I, II, металлов NL ~ сотни уровней невозможно строить не-ЛТР бланкетированные модели

  49. Модели атмосфер с ускоренной-итерацией (ALI) Идея: разделение решения уравнений переноса и уравнений статистического равновесия Реализация: 1) Дискретизация переменных по глубине {d}, d = 1, …, ND и частоте {n}, n = 1, …, NF 2) Определение Jметодом ALI 3) Приведение уравнений ЛР, ГР, Ст.Р, сохранения заряда к алгебраической системе уравнений и их линеаризация Искомое решение: 4) Решение линеаризованных уравнений для Итерации пунктов 2) – 4) до сходимости

  50. Метод ускоренной-итерации Уравнение Шварцшильда Для когерентного изотропного рассеяния Обычная -итерация стабилизация решения до получения правильного результата Ускоренная -итерация (Cannon, 1973; Scharmer, 1981;Werner, Husfeld, 1985) • = * + ( - *) формальное решение * - приближенный -оператор
