  1. نشست تخصصي كاربرد ارتباطات ماهواره اي در مديريت بحران و راهكارهاي نوين محافظت اطلاعات سازمان ها 27 مهرماه 1390 مديريت فناوري اطلاعات و ارتباطات شرکت ملي نفت ايران

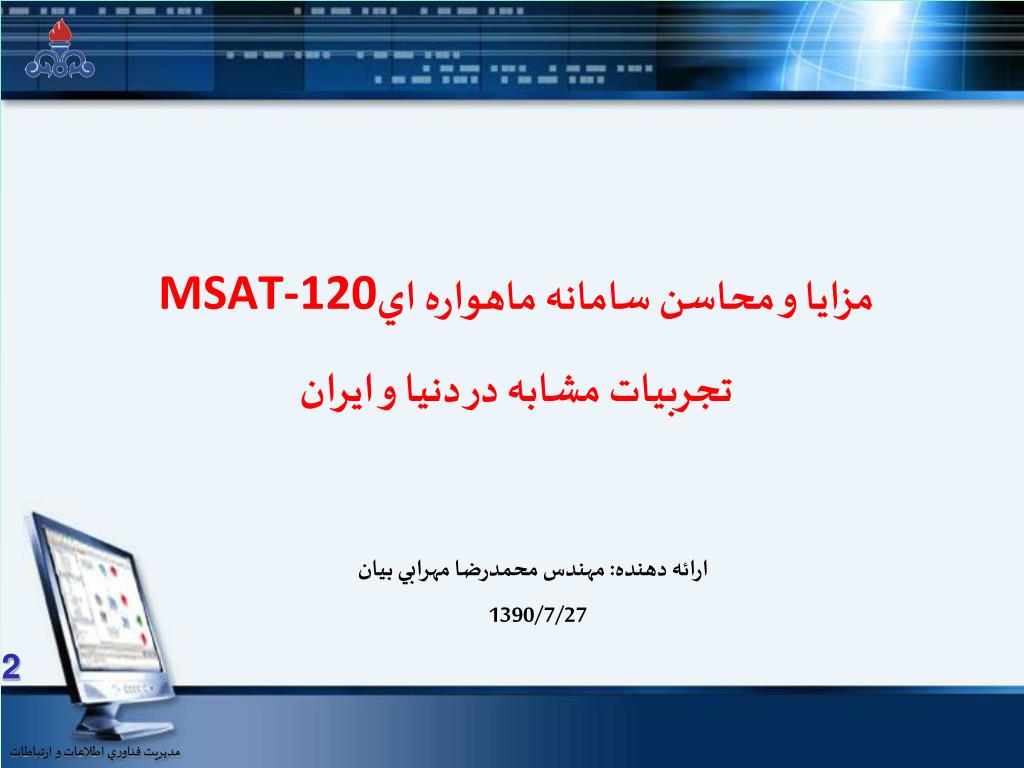

  2. مزايا و محاسن سامانه ماهواره ايMSAT-120تجربيات مشابه در دنيا و ايران ارائه دهنده: مهندس محمدرضا مهرابي بيان 1390/7/27

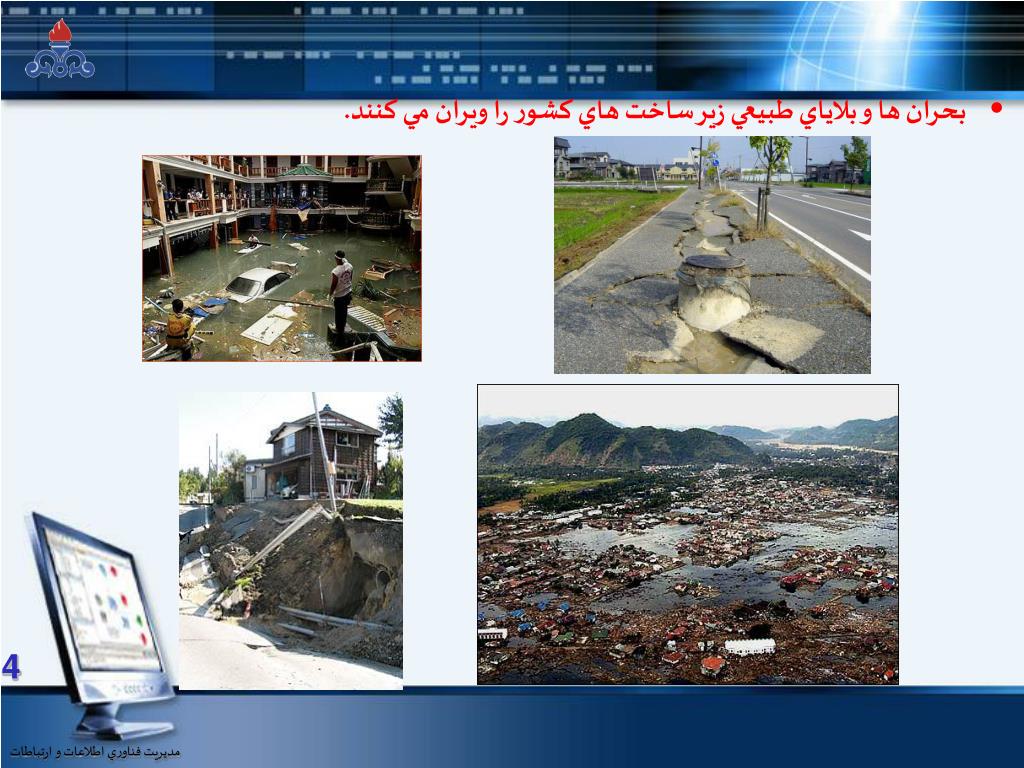

  3. بحران ها و بلاياي طبيعي زير ساخت هاي کشور را ويران مي کنند.

  4. زيرساختهاي ضعيف و با استاندارد پايين تر سريعتر و بيشتر متحمل خسارت مي شوند.

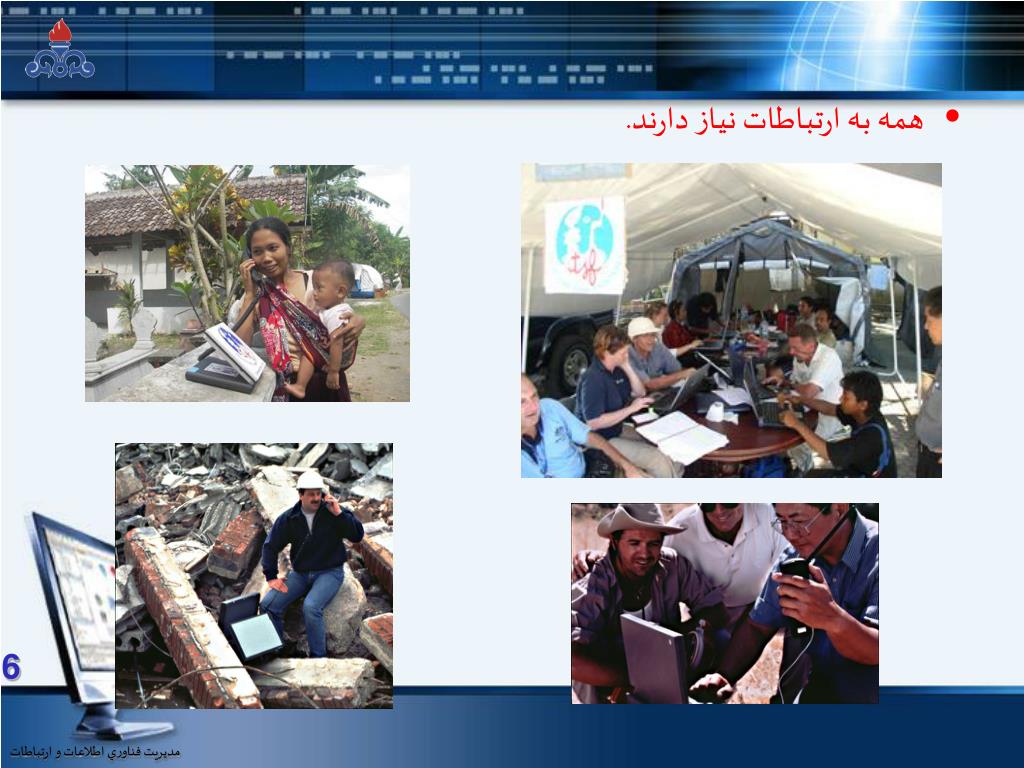

  5. همه به ارتباطات نياز دارند.

  6. استفاده از شبكه ماهواره اي VSATبراي مديريت بحران

  7. استفاده از ماهواره هاي سنجش از راه دور براي براورد خسارت ناشي از بحران

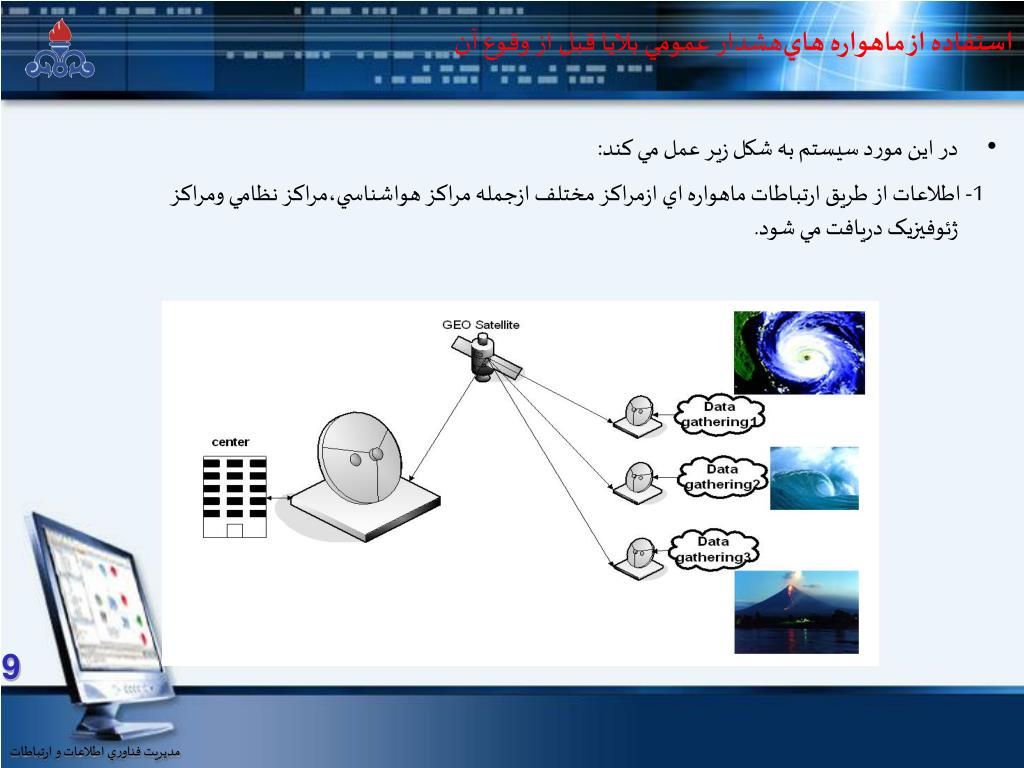

  8. استفاده از ماهواره هايهشدار عمومي بلايا قبل از وقوع آن • در اين مورد سيستم به شکل زير عمل مي کند: 1- اطلاعات از طريق ارتباطات ماهواره اي ازمراکز مختلف ازجمله مراکز هواشناسي،مراکز نظامي ومراکز ژئوفيزيک دريافت مي شود.

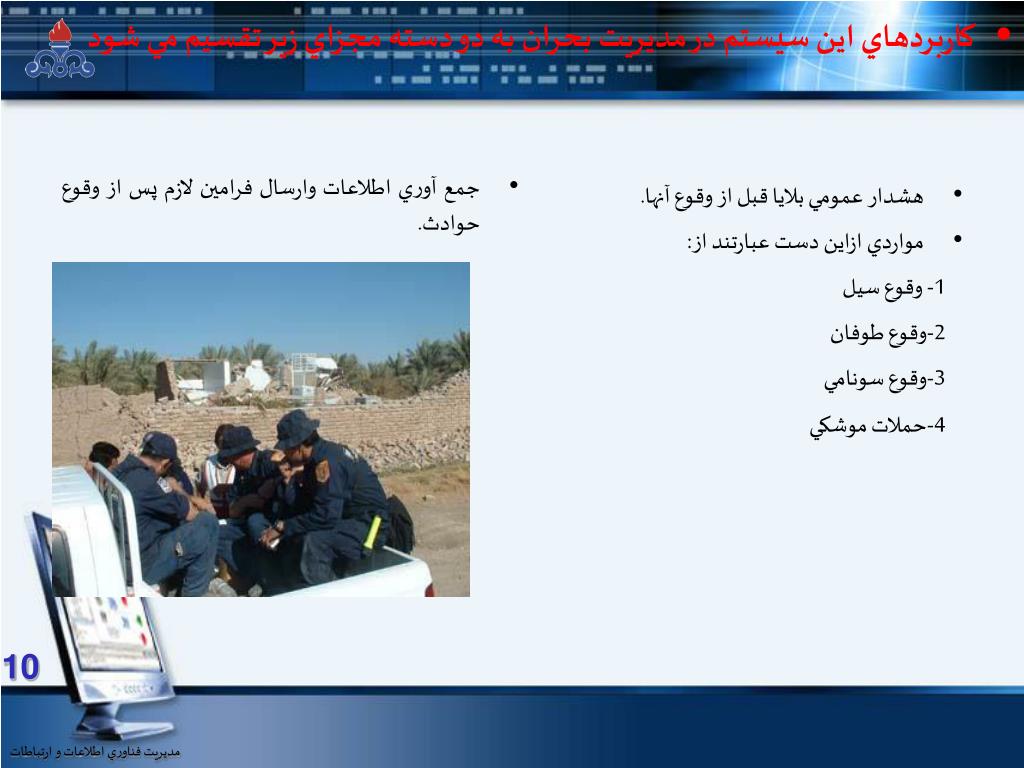

  9. کاربردهاي اين سيستم در مديريت بحران به دو دسته مجزاي زير تقسيم مي شود • جمع آوري اطلاعات وارسال فرامين لازم پس از وقوع حوادث. • هشدار عمومي بلايا قبل از وقوع آنها. • مواردي ازاين دست عبارتند از: 1- وقوع سيل 2-وقوع طوفان 3-وقوع سونامي 4-حملات موشکي

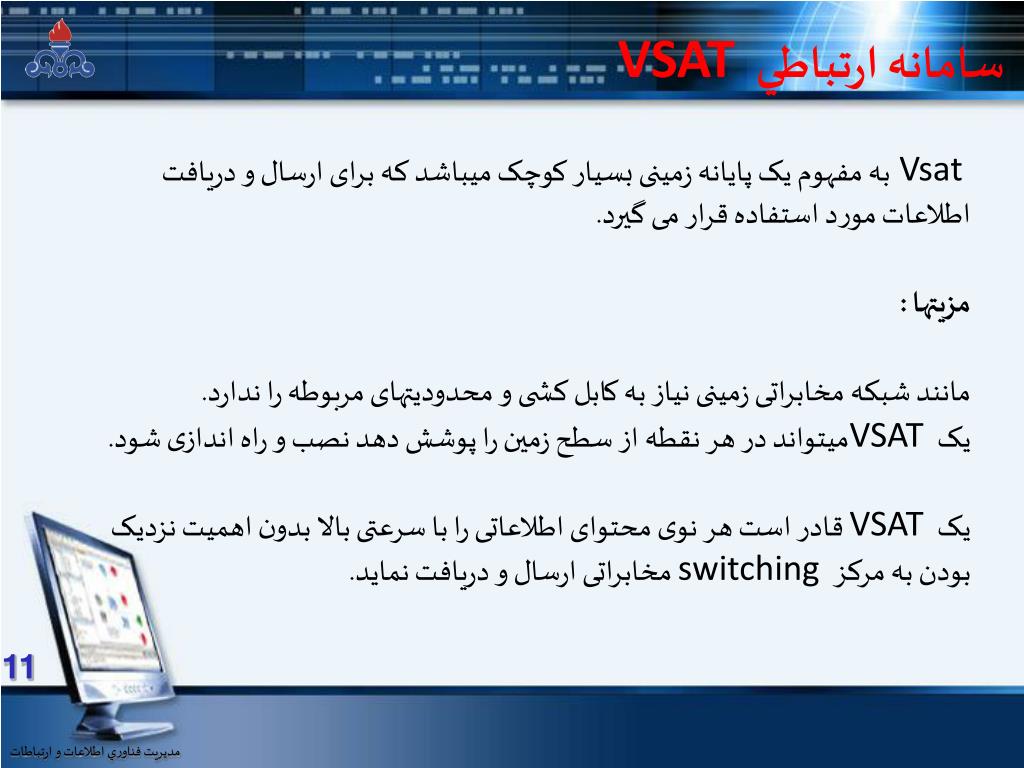

  10. سامانه ارتباطيVSAT  Vsat به مفهوم يک پايانه زمينی بسيار کوچک ميباشد که برای ارسال و دريافت اطلاعات مورد استفاده قرار می گيرد. مزيتها : مانند شبکه مخابراتی زمينی نياز به کابل کشی و محدوديتهای مربوطه را ندارد.يک VSAT ميتواند در هر نقطه از سطح زمين را پوشش دهد نصب و راه اندازی شود. يک VSAT قادر است هر نوی محتوای اطلاعاتی را با سرعتی بالا بدون اهميت نزديک بودن به مرکز switching مخابراتی ارسال و دريافت نمايد.

  11. انتقال صدا، تصویر و ديتا با استفاده از VSAT

  12. ایجاد ارتباط ماهواره ای ما بین ایستگاه های سیار

  13. نمونه هاي خارجي

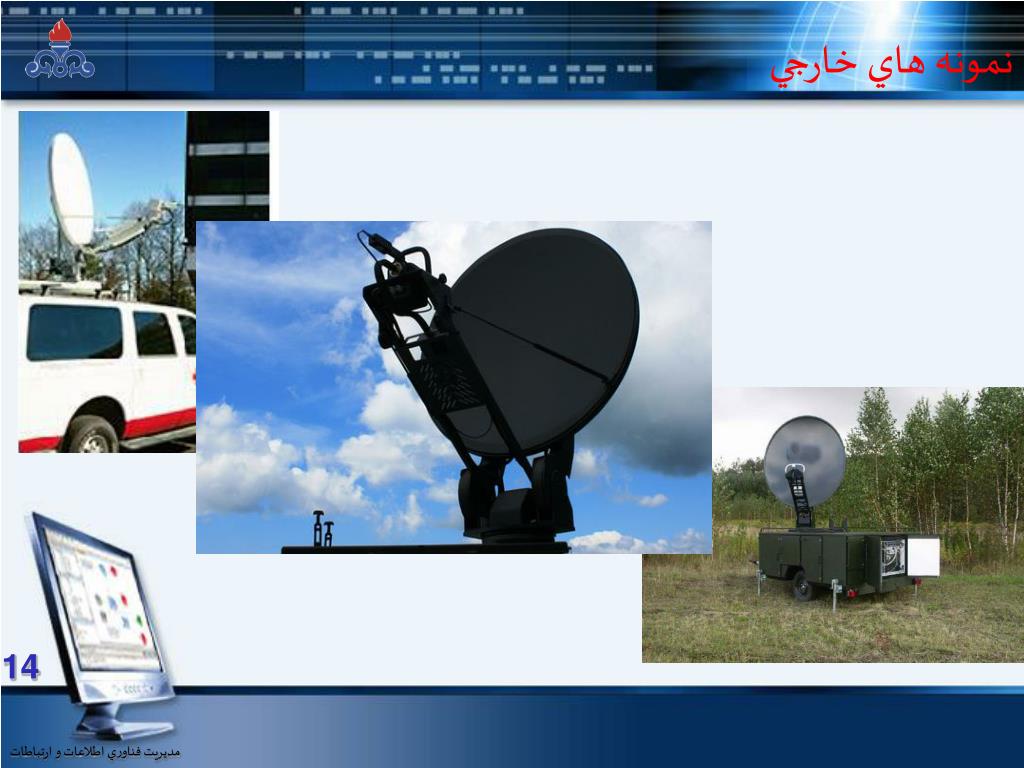

  14. نمونه هاي خارجي

  15. ما مي توانيم

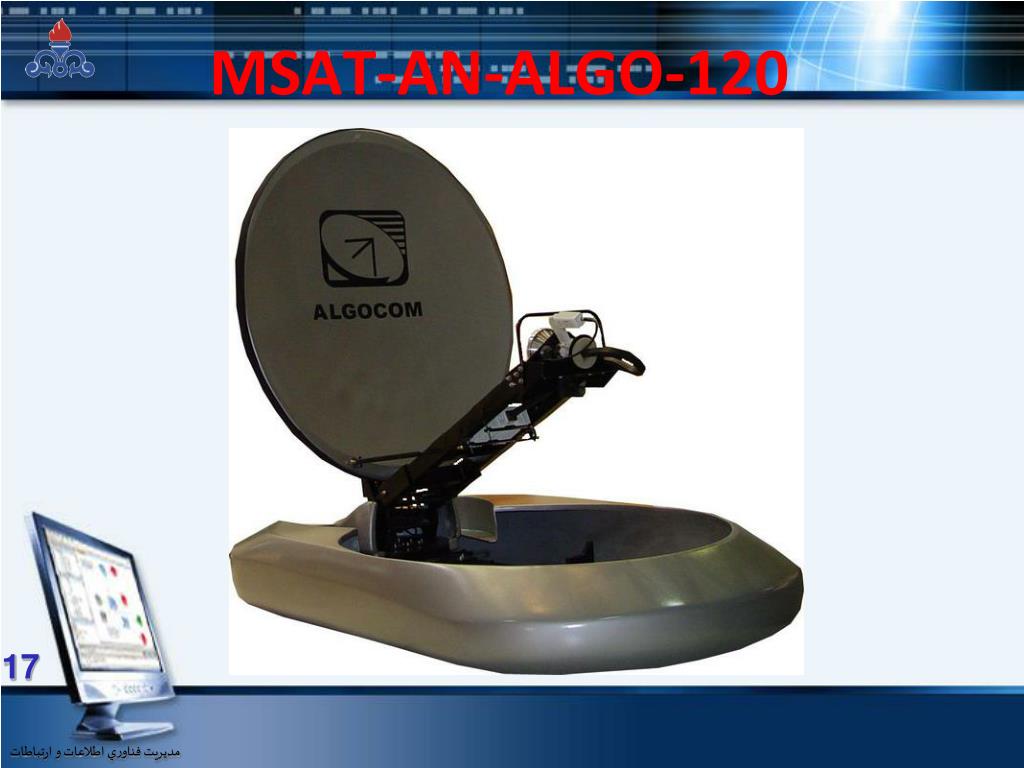

  16. MSAT-AN-ALGO-120

  17. مشخصات فني • قطر آنتن 1.2متر • بهره آنتن 42.5 dBi • پلاريزاسيون خطي • فرکانس ارسال 13.75 ~ 14.5 GHz • فرکانس دريافت 10.95 ~ 12.75 GHz • چرخش افقي ±200 ̊ درجه • چرخش عمودي 100 درجه • چرخش پلاريزاسيون 90± درجه • قابليت کار درشيب 15 ± درجه • استاندارد پايه آنتن Elevation over Azimuth • دقت تنظيم 0.2 ̊ • ولتاژ کاري 110 VAC/220 VAC • کاور فايبرگلا س • وزن 120 Kg±10% • دماي محيط کاري - 20 ̊ C +50 ̊ C

  18. نرم افزار Msat-120 • نقطه گذاري اتوماتيک بر روي همه ماهوارها • خدمات ماهواره اي درست مشابه آنتهاي ثابت • قابليت دريافت دوباره سريع و ميزان سنجي دقيق • پارک اتوماتيک در زمان حرکت وسيله نقليه • کنترل دستي ديش با ميانجي کمکي • پيدا کردن اتوماتيک ماهواره ها • وجه مشترک با مودم ماهواره و کنترلر Msat • نمايش اطلاعات GPS • قابل DVB-S

  19. کنترلر ALGO-ACU2000

  20. ويژگيهاي MSAT-AN-ALGO-120 • توانايي برقراري ارتباطات TX/RX • قابليت اطمينان بالا ، هزينه پشتيباني پائين • مونتاژ آسان بر روي هر نوع وسيله نقليه و شلتر • نصب ،راه اندازي و عملکرد آسان • جستجو و قفل خودکار روي ماهواره هاي GEO • مجهز به کنترل اتوماتيک و دستي آنتن • قابليت عملکرد در شبکه هاي Mesh و Star

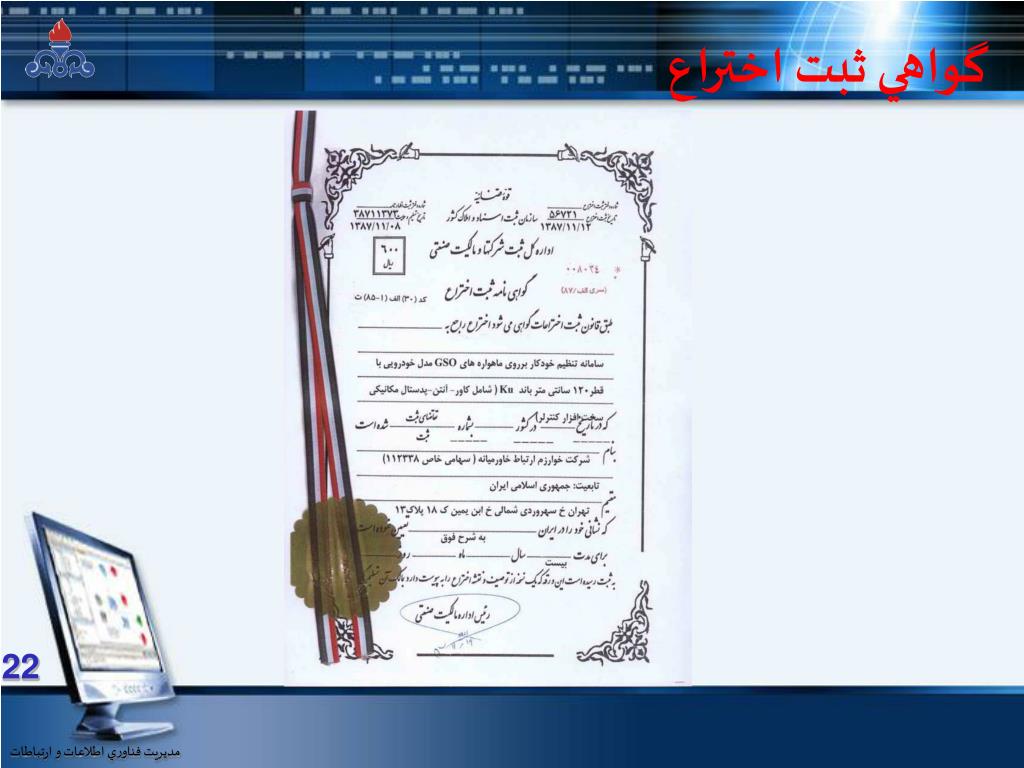

  21. گواهي ثبت اختراع

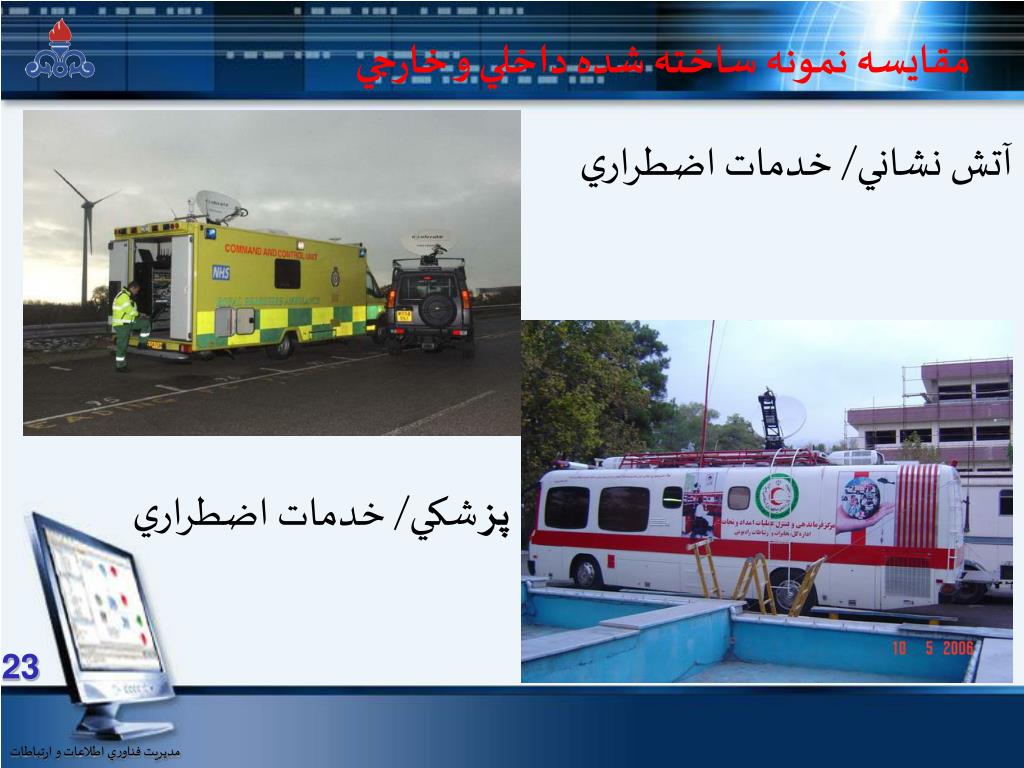

  22. آتش نشاني/ خدمات اضطراري مقايسه نمونه ساخته شده داخلي و خارجي پزشکي/ خدمات اضطراري

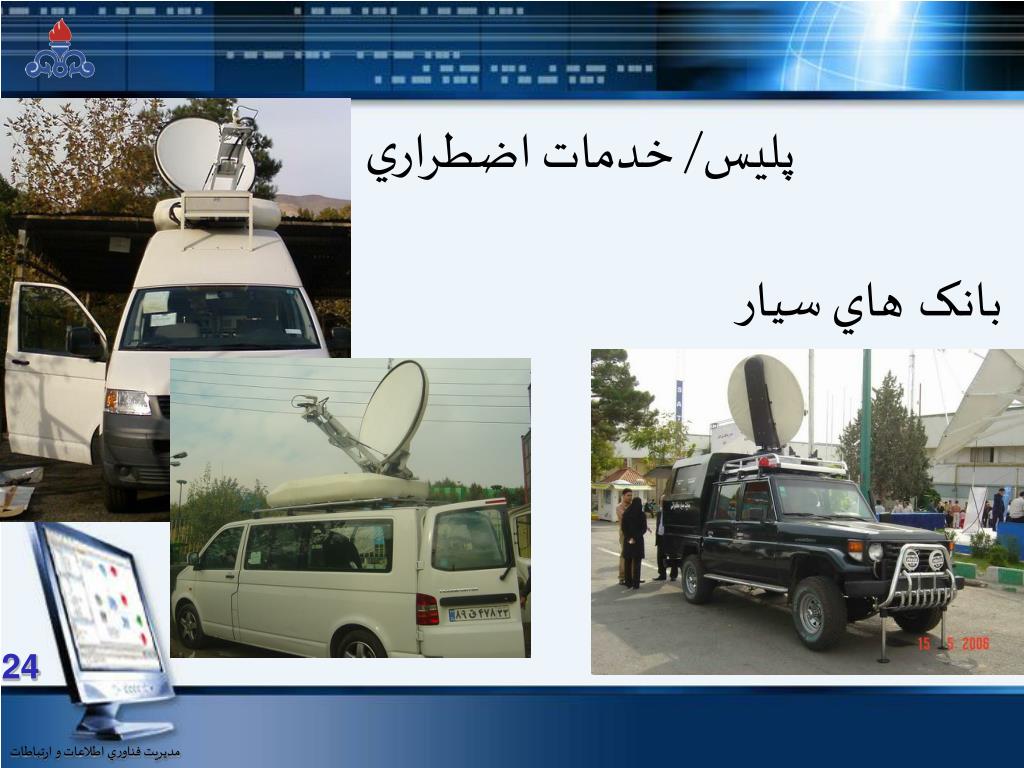

  23. پليس/ خدمات اضطراري بانکهاي سيار

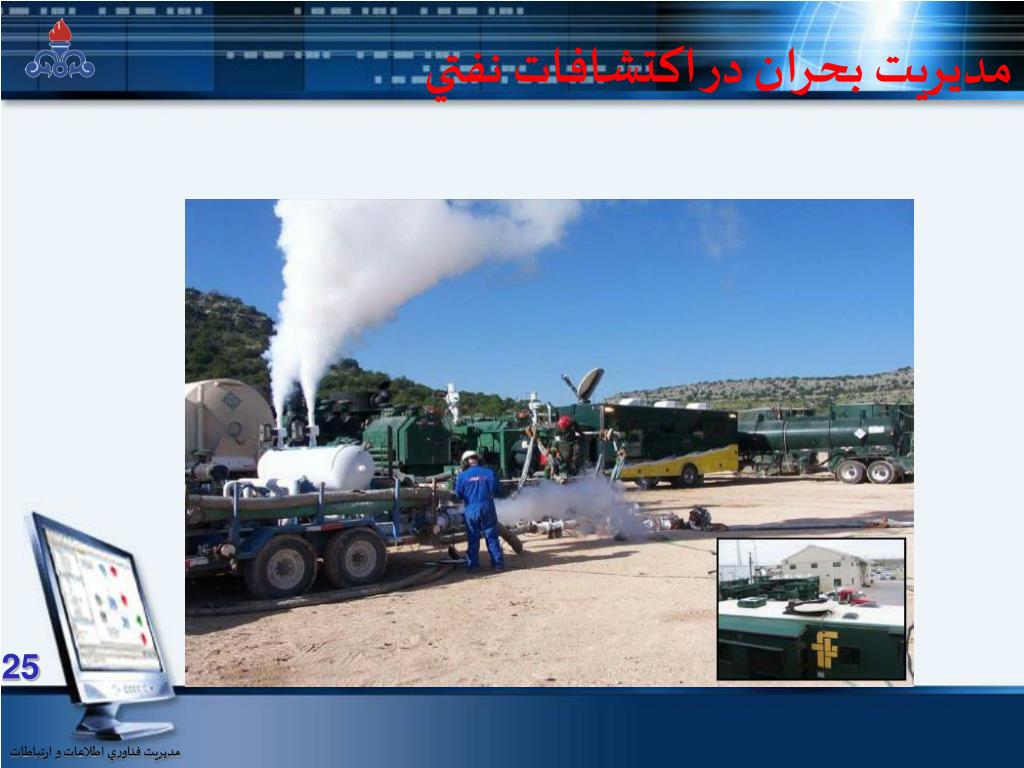

  24. مديريت بحران در اکتشافات نفتي

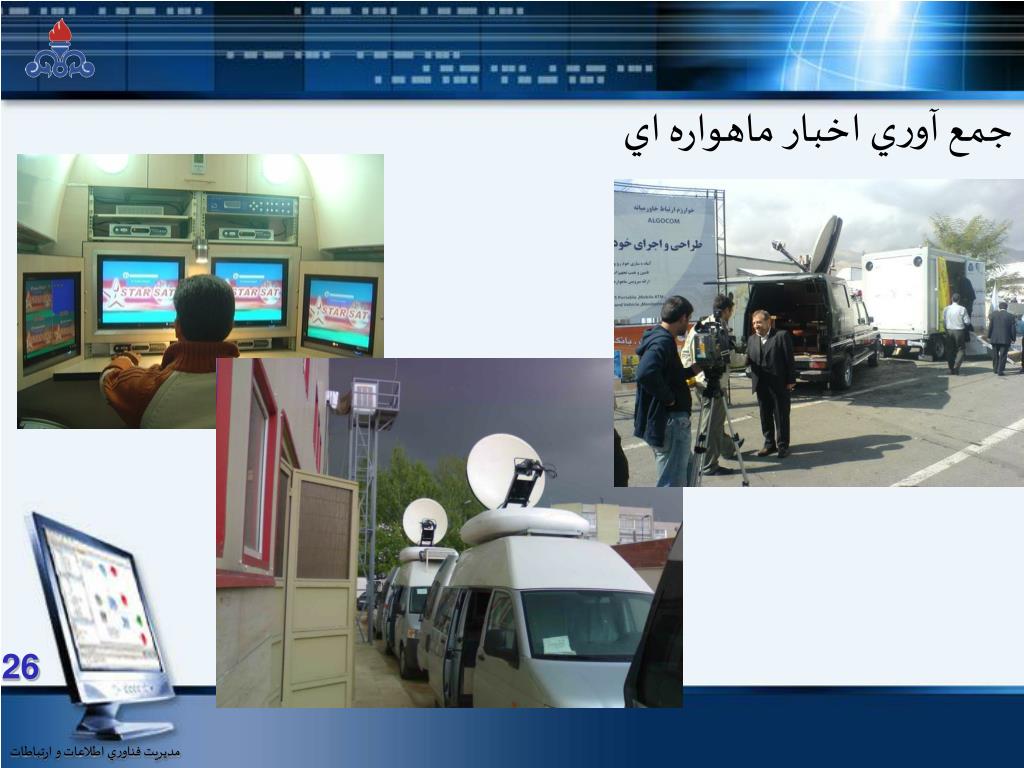

  25. جمع آوري اخبار ماهواره اي

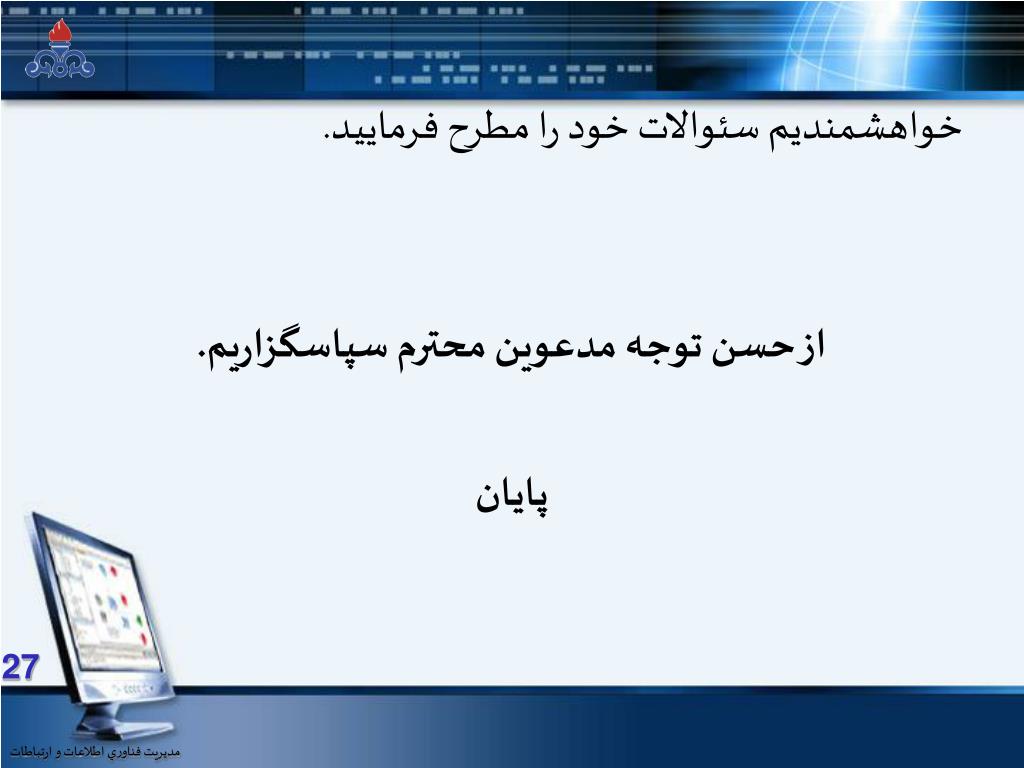

  26. خواهشمنديم سئوالات خود را مطرح فرماييد. از حسن توجه مدعوين محترم سپاسگزاريم. پايان
