  1. IntegratorGIMEtenemisraportti10.10.2007Jari Saarinen, Jussi Suomela, Aarne Halme, Otso Karhu, Kalevi Huhtala, Matti Vilenius

  2. Tavoite • 5.6.2007 Kokouksen jälkeen tavoitteeksi asetettiin “nähdä jotain konkreettista” • Tavoitteeksi otettiin reittipisteajon toteuttaminen laserilla varustettulla Avantilla • Vaatimuksia: • Paikannus, On-Board PC, Kommunikointi (WLAN+CAN), Paikkasäätö

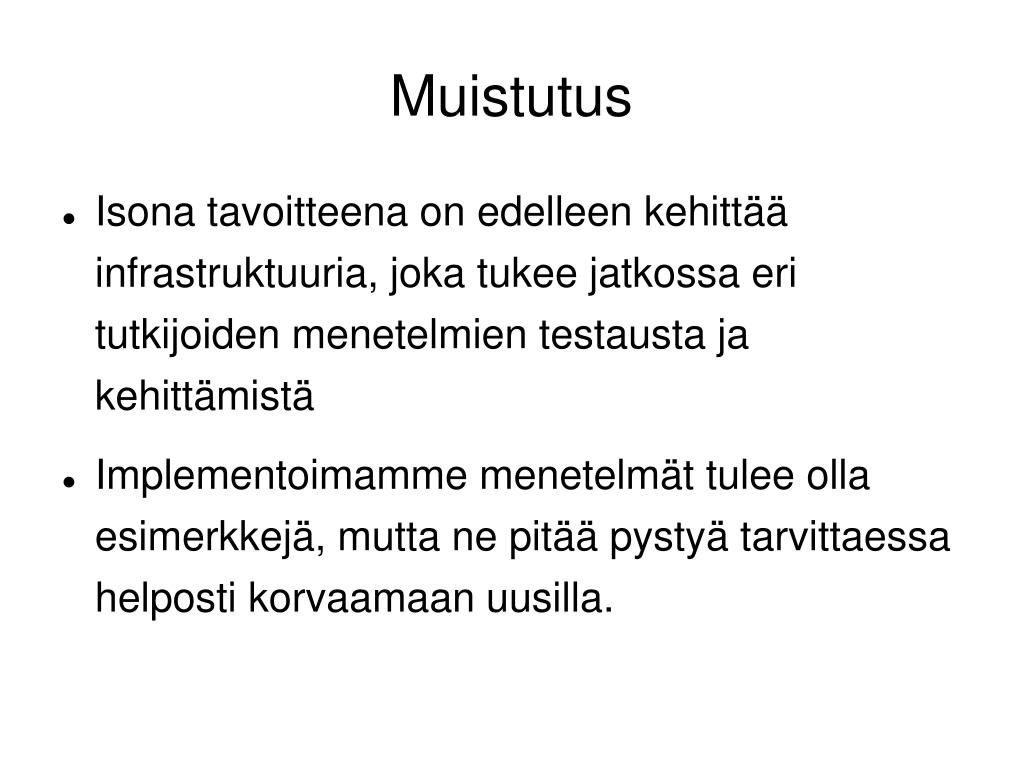

  3. Muistutus • Isona tavoitteena on edelleen kehittää infrastruktuuria, joka tukee jatkossa eri tutkijoiden menetelmien testausta ja kehittämistä • Implementoimamme menetelmät tulee olla esimerkkejä, mutta ne pitää pystyä tarvittaessa helposti korvaamaan uusilla.

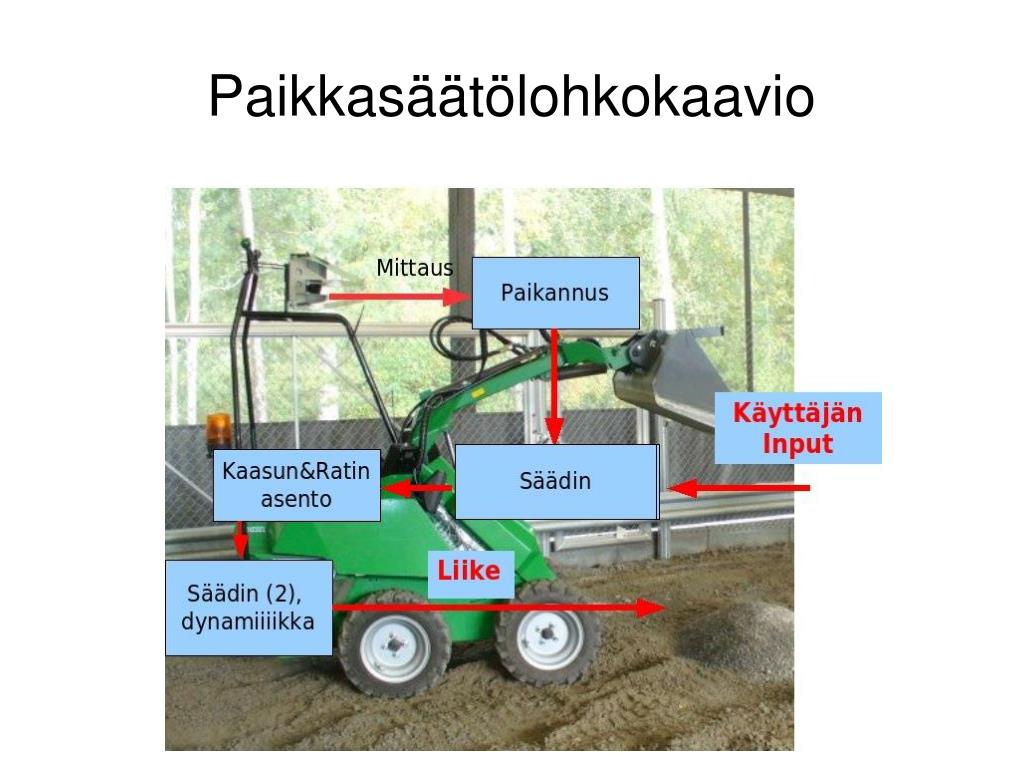

  4. Paikkasäätölohkokaavio

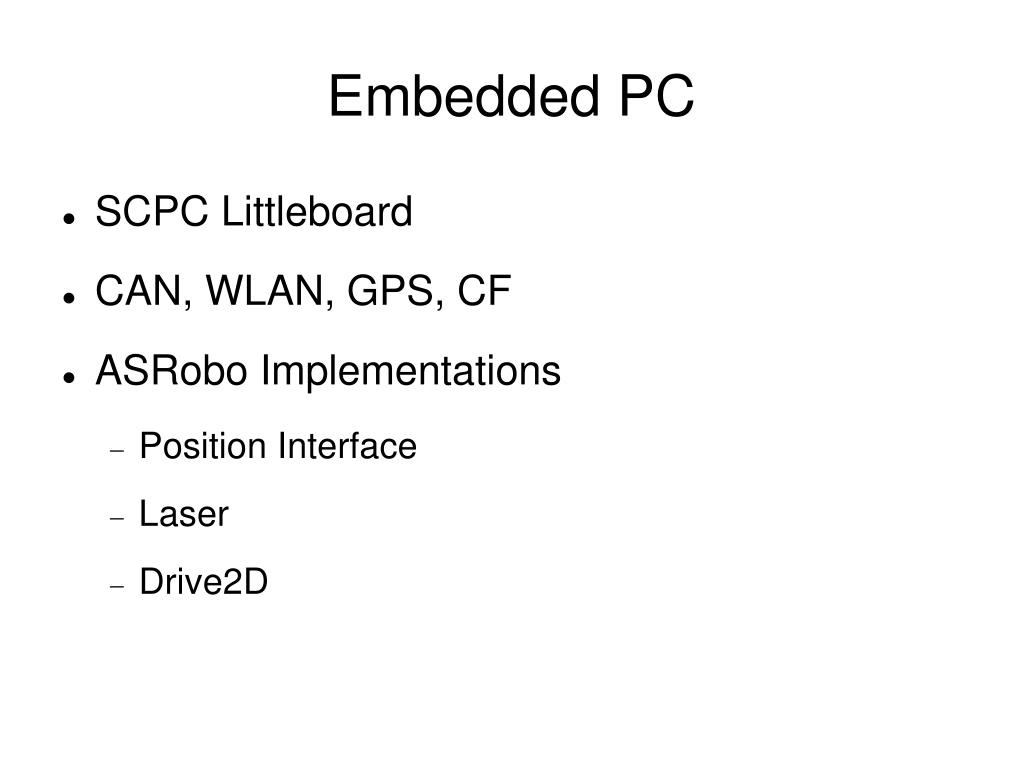

  5. Embedded PC • SCPC Littleboard • CAN, WLAN, GPS, CF • ASRobo Implementations • Position Interface • Laser • Drive2D

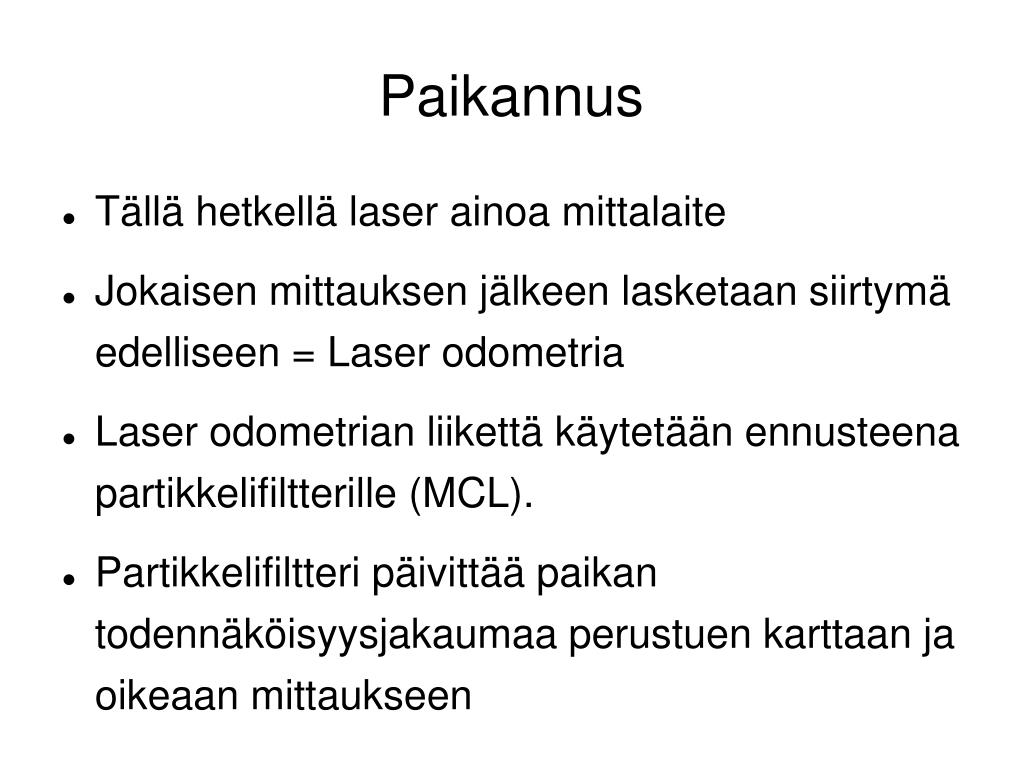

  6. Paikannus • Tällä hetkellä laser ainoa mittalaite • Jokaisen mittauksen jälkeen lasketaan siirtymä edelliseen = Laser odometria • Laser odometrian liikettä käytetään ennusteena partikkelifiltterille (MCL). • Partikkelifiltteri päivittää paikan todennäköisyysjakaumaa perustuen karttaan ja oikeaan mittaukseen

  7. Paikannus Laser odometry MCL

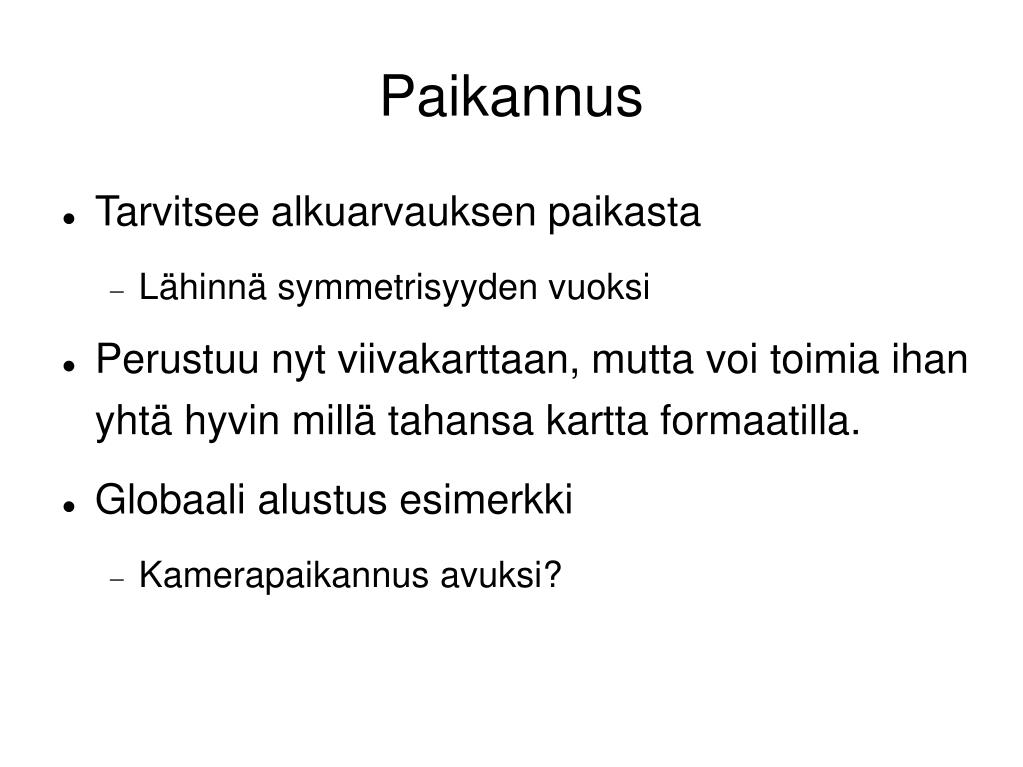

  8. Paikannus • Tarvitsee alkuarvauksen paikasta • Lähinnä symmetrisyyden vuoksi • Perustuu nyt viivakarttaan, mutta voi toimia ihan yhtä hyvin millä tahansa kartta formaatilla. • Globaali alustus esimerkki • Kamerapaikannus avuksi?

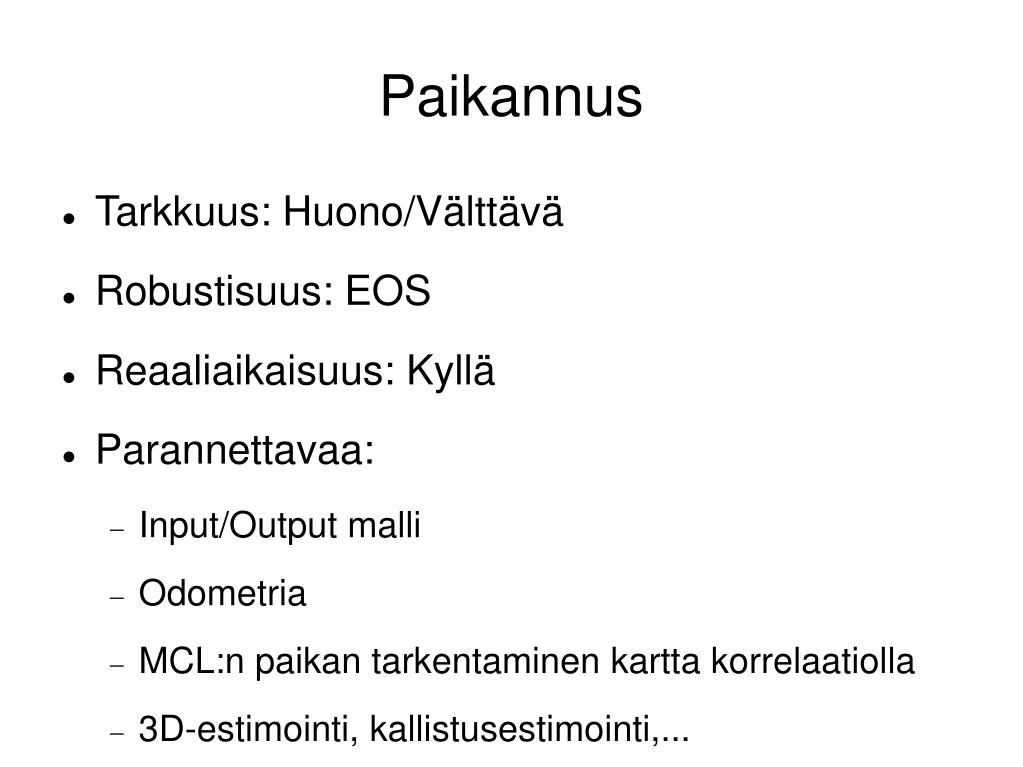

  9. Paikannus • Tarkkuus: Huono/Välttävä • Robustisuus: EOS • Reaaliaikaisuus: Kyllä • Parannettavaa: • Input/Output malli • Odometria • MCL:n paikan tarkentaminen kartta korrelaatiolla • 3D-estimointi, kallistusestimointi,...

  10. Paikkaohjaus • Geneerinen ASRobo moduuli, joka ottaa mittauksen “Localize”-modulilta ja ajaa annettuun koordinaattiin • Esimerkki:

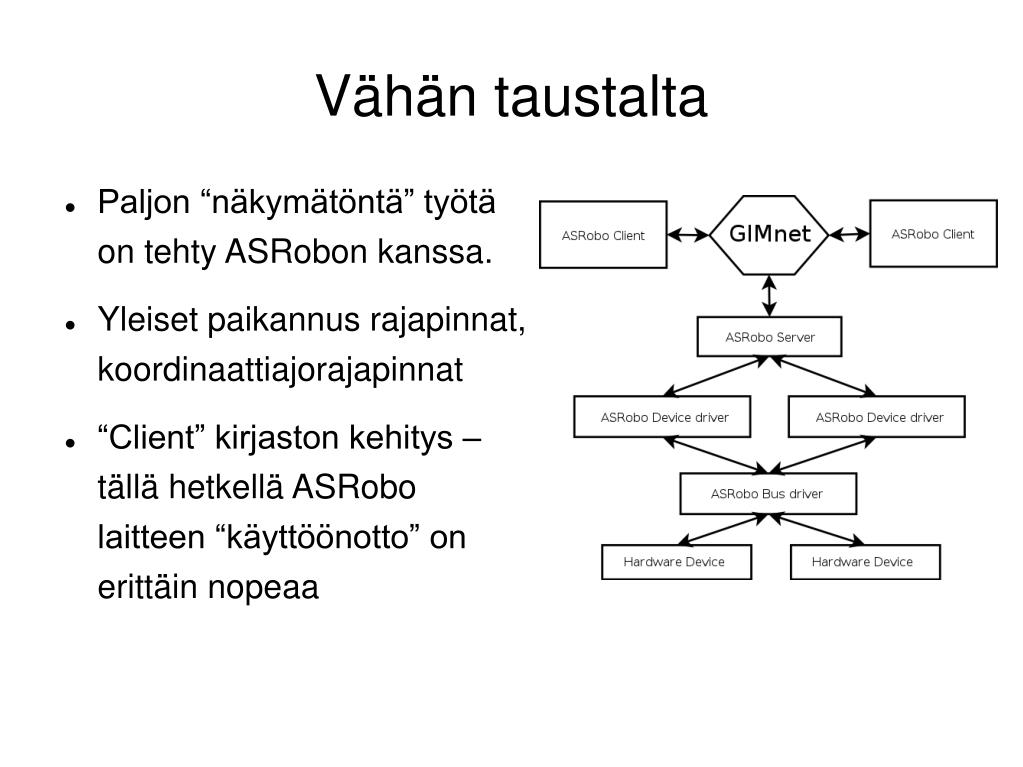

  11. Vähän taustalta • Paljon “näkymätöntä” työtä on tehty ASRobon kanssa. • Yleiset paikannus rajapinnat, koordinaattiajorajapinnat • “Client” kirjaston kehitys – tällä hetkellä ASRobo laitteen “käyttöönotto” on erittäin nopeaa

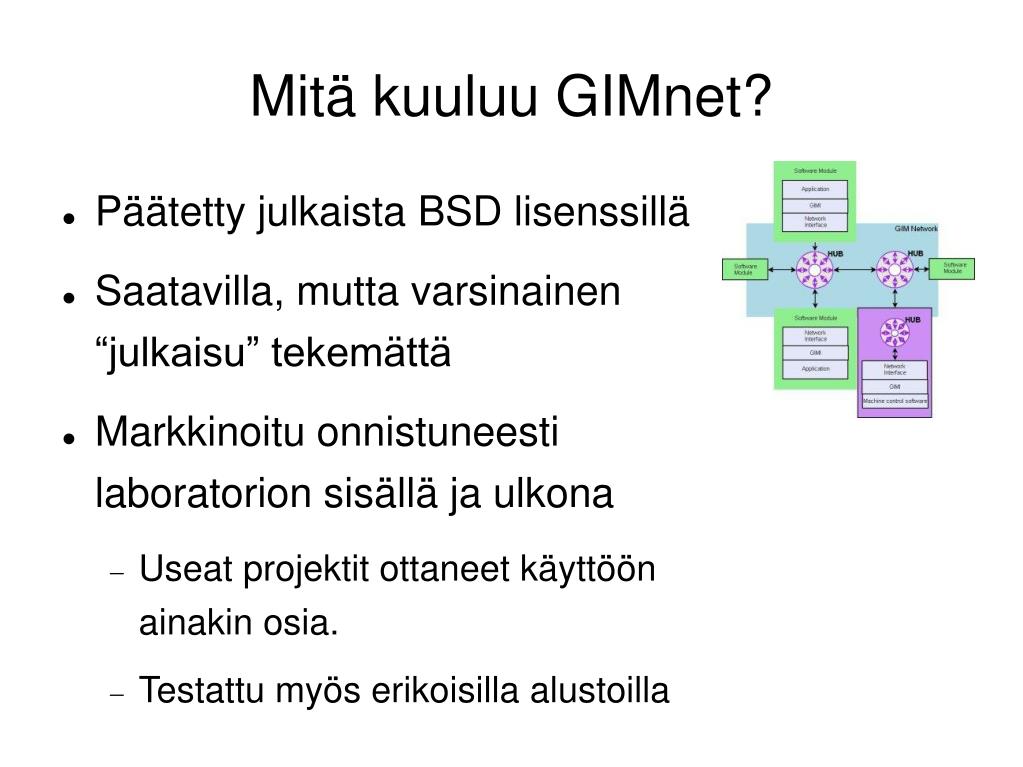

  12. Mitä kuuluu GIMnet? • Päätetty julkaista BSD lisenssillä • Saatavilla, mutta varsinainen “julkaisu” tekemättä • Markkinoitu onnistuneesti laboratorion sisällä ja ulkona • Useat projektit ottaneet käyttöön ainakin osia. • Testattu myös erikoisilla alustoilla

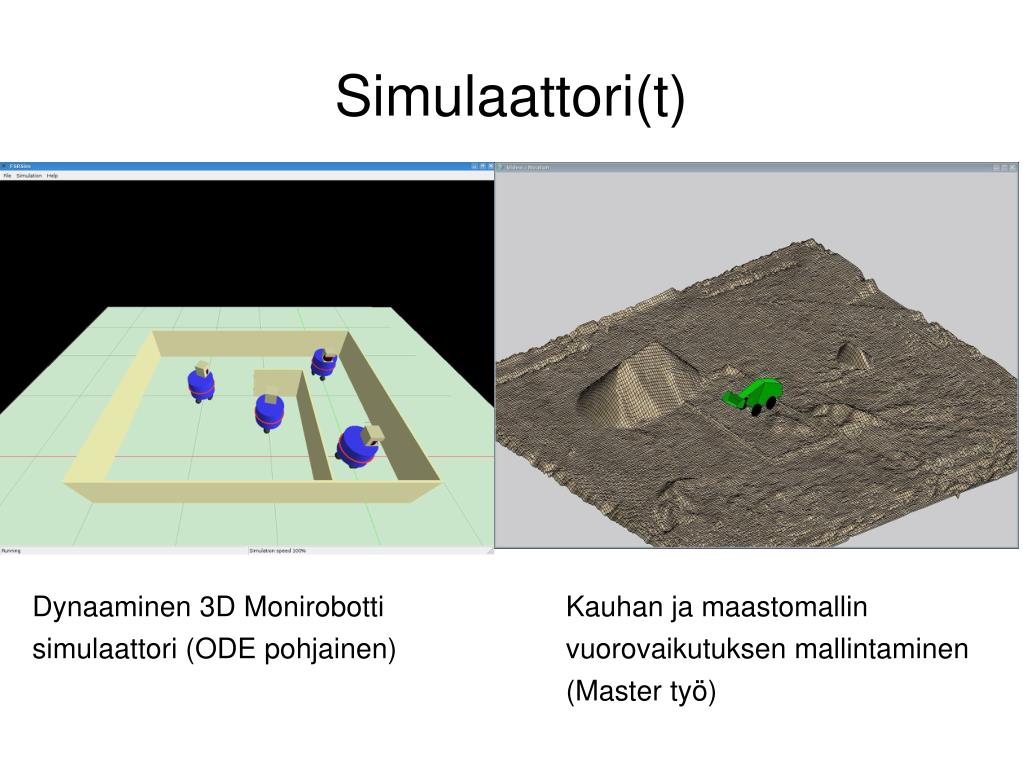

  13. Simulaattori(t) Dynaaminen 3D Monirobotti simulaattori (ODE pohjainen) Kauhan ja maastomallin vuorovaikutuksen mallintaminen (Master työ)

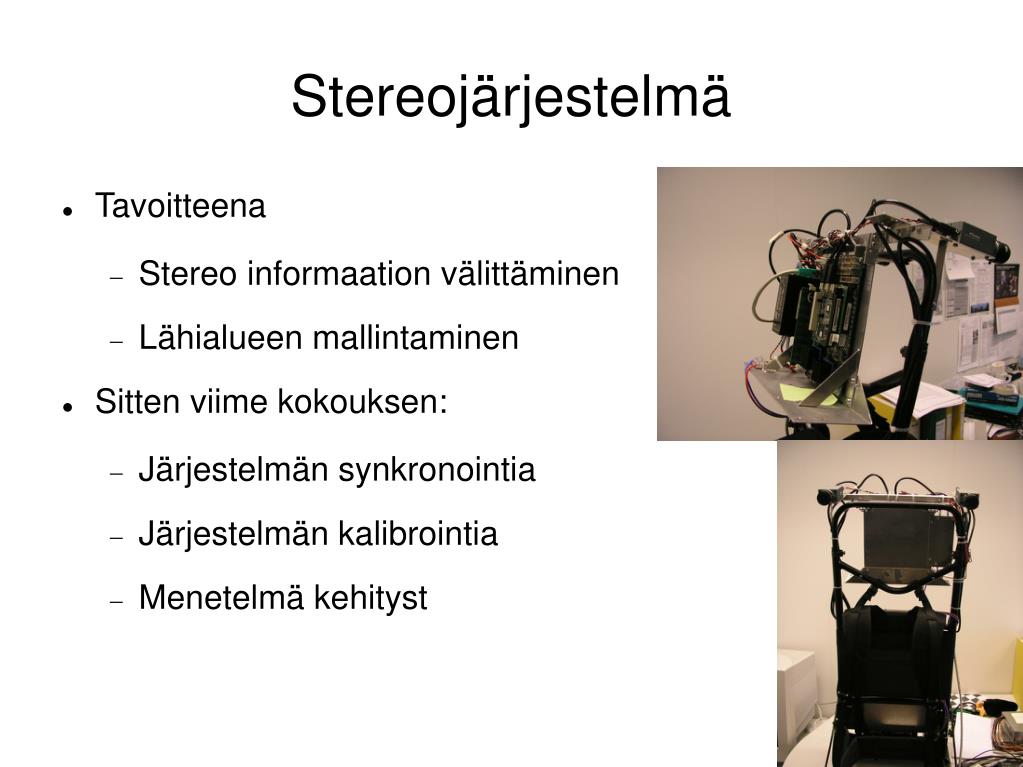

  14. Stereojärjestelmä • Tavoitteena • Stereo informaation välittäminen • Lähialueen mallintaminen • Sitten viime kokouksen: • Järjestelmän synkronointia • Järjestelmän kalibrointia • Menetelmä kehityst

  15. Stereojärjestelmä - Kalibroimaton Erittäin suuret vääristymät, johtuen laajasta kuvakulmasta

  16. Kalibroitu/suoristettu • Kuvien suoristus poistaa kuvan vääristymät sekä virheet, jotka tulevat siitä, että kamerat osoittavat eri suuntiin • suoristetuissa kuvissa kuvakulma hieman kapeampi, mutta edelleen hyvin laaja

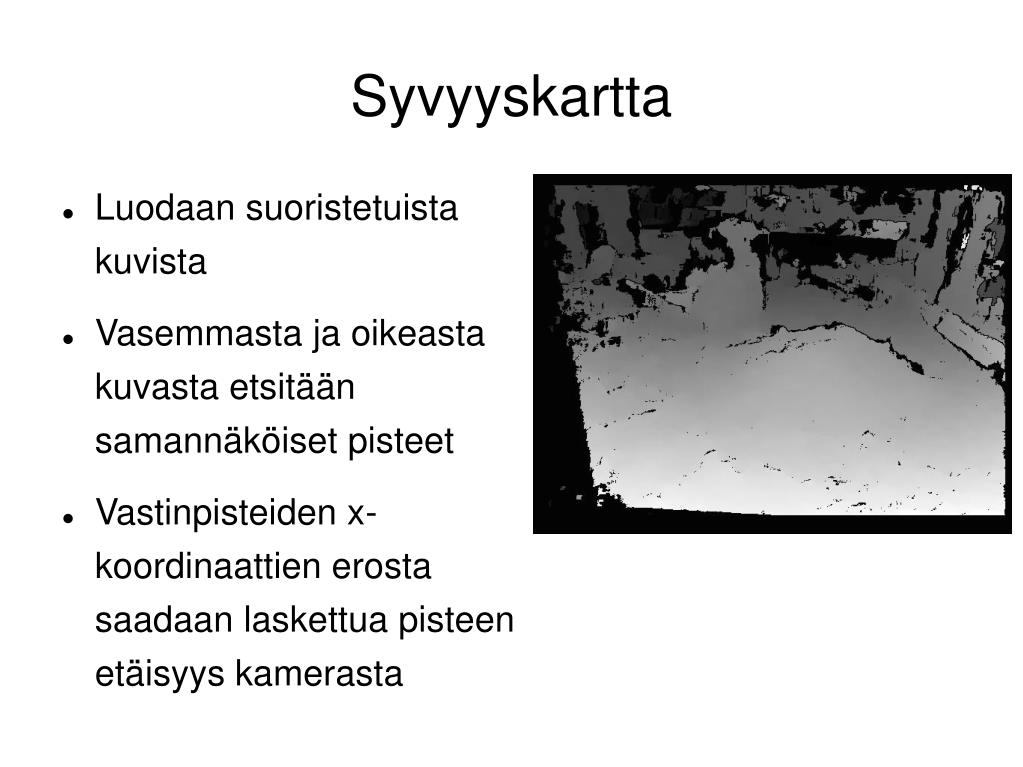

  17. Syvyyskartta • Luodaan suoristetuista kuvista • Vasemmasta ja oikeasta kuvasta etsitään samannäköiset pisteet • Vastinpisteiden x-koordinaattien erosta saadaan laskettua pisteen etäisyys kamerasta

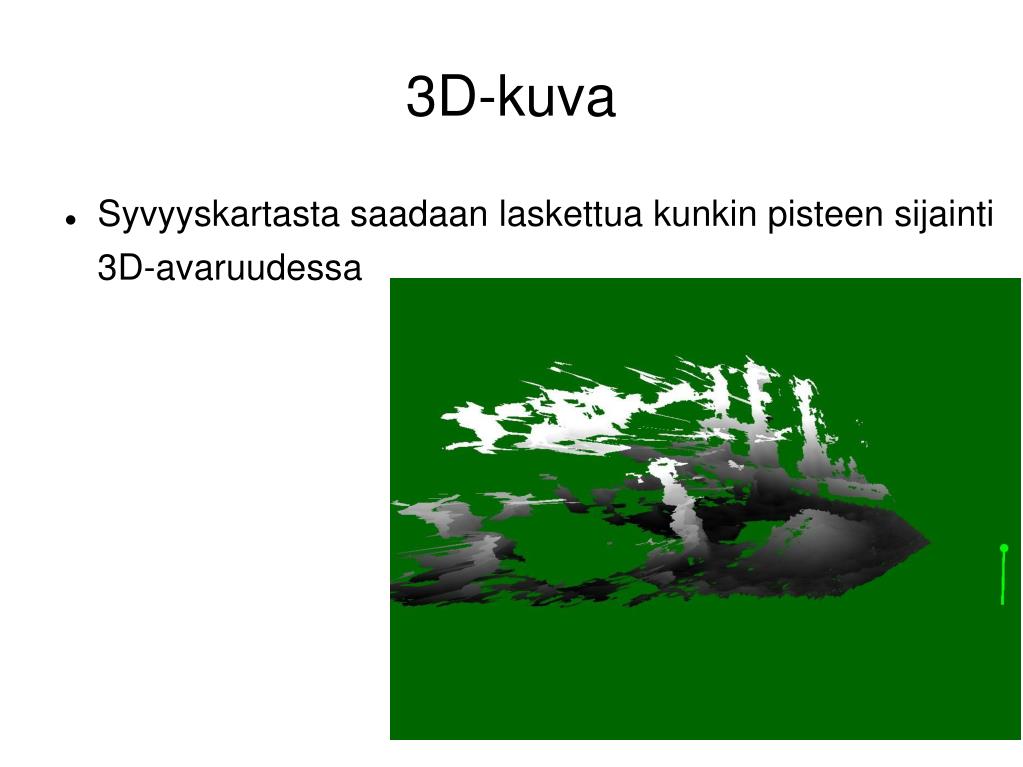

  18. 3D-kuva • Syvyyskartasta saadaan laskettua kunkin pisteen sijainti 3D-avaruudessa

  19. Työalue

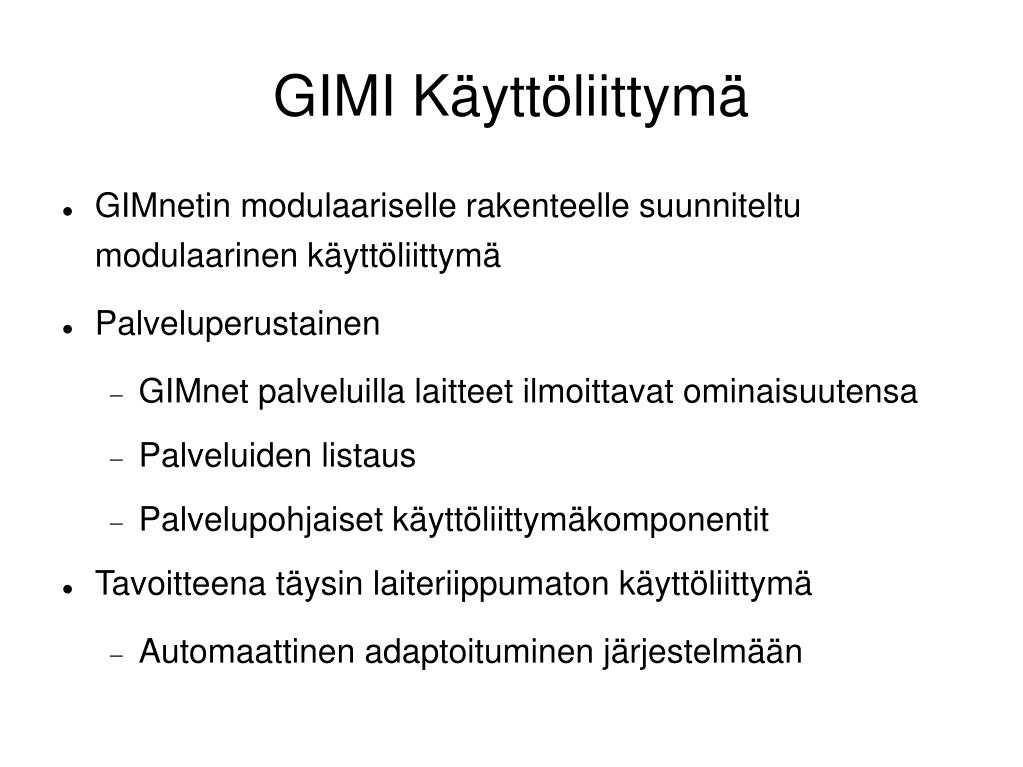

  20. GIMI Käyttöliittymä • GIMnetin modulaariselle rakenteelle suunniteltu modulaarinen käyttöliittymä • Palveluperustainen • GIMnet palveluilla laitteet ilmoittavat ominaisuutensa • Palveluiden listaus • Palvelupohjaiset käyttöliittymäkomponentit • Tavoitteena täysin laiteriippumaton käyttöliittymä • Automaattinen adaptoituminen järjestelmään

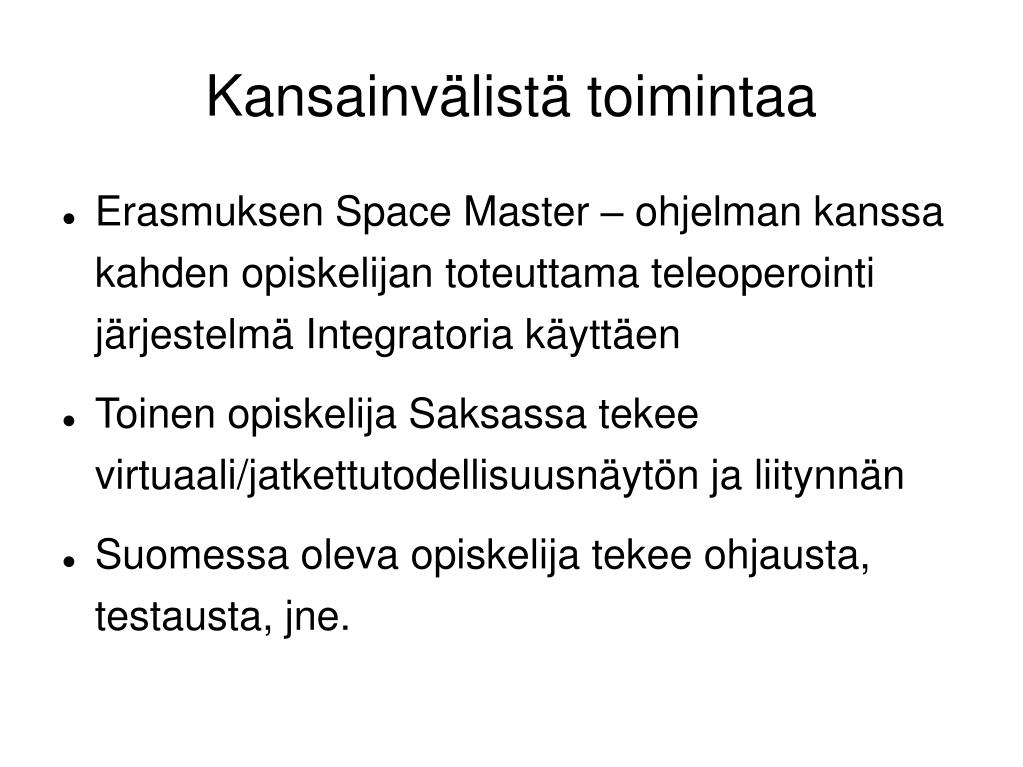

  21. Kansainvälistä toimintaa • Erasmuksen Space Master – ohjelman kanssa kahden opiskelijan toteuttama teleoperointi järjestelmä Integratoria käyttäen • Toinen opiskelija Saksassa tekee virtuaali/jatkettutodellisuusnäytön ja liitynnän • Suomessa oleva opiskelija tekee ohjausta, testausta, jne.

  22. Julkaisut • SICFP07: Developement of multi-machine remote control platform • SICFP07: Enabling autonomous functions on hydraulic excavator attachment. • SICFP07: Portable remote control for teleoperated hydraulic mobile machine. • TA07: GIMnet - Infrastructure for Distributed Control of Generic Intelligent Machines • IAV07: Towards Future Work-site

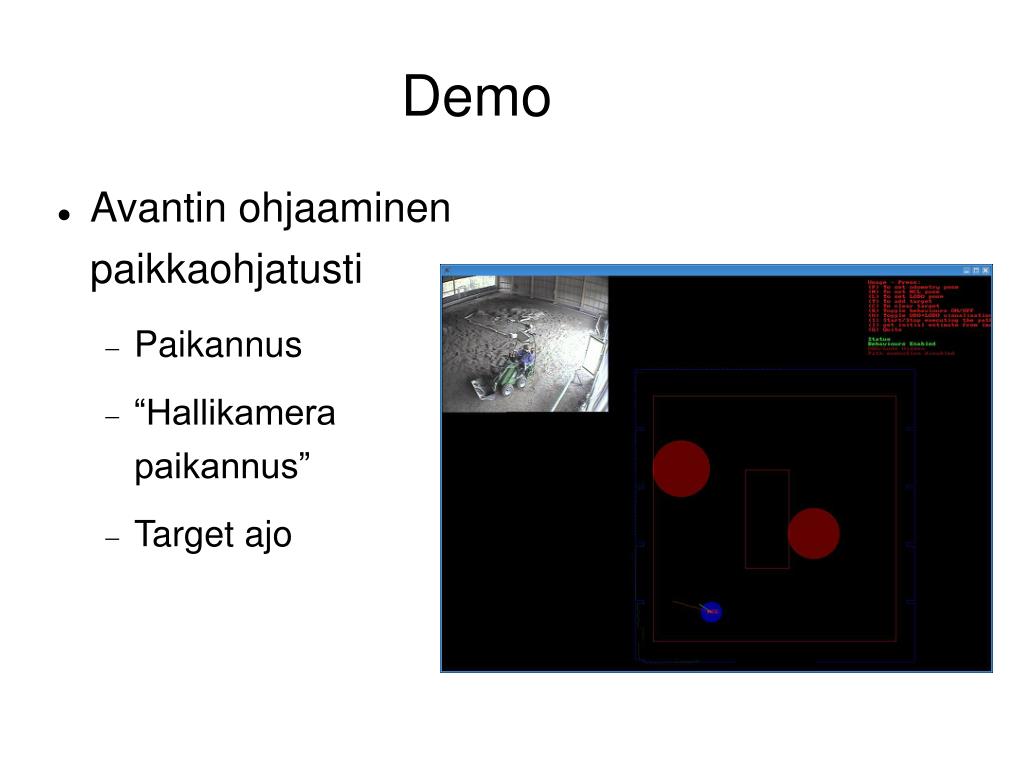

  23. Demo • Avantin ohjaaminen paikkaohjatusti • Paikannus • “Hallikamera paikannus” • Target ajo
