第四章 局域网

第四章 局域网. 成都理工大学网络教育学院. 主要内容. 局域网概述 ▲. 4.1. 以太网. 4.2. 令牌环网和 FDDI 光纤网. 4.3. 异步传输方式 ▲. 4.4. 无线局域网. 4.4. 学习重点. 了解局域网的系统组成 掌握以太网，令牌环网和 FDDI 光纤网的基本组成和基本工作方式 简单了解异步传输方式 (ATM). 4.1 局域网概述

salene
Download Presentation

第四章 局域网

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第四章局域网 成都理工大学网络教育学院

  2. 主要内容 局域网概述 ▲ 4.1 以太网 4.2 令牌环网和FDDI光纤网 4.3 异步传输方式 ▲ 4.4 无线局域网 4.4

  3. 学习重点 • 了解局域网的系统组成 • 掌握以太网，令牌环网和FDDI光纤网的基本组成和基本工作方式 • 简单了解异步传输方式(ATM)

  4. 4.1局域网概述 局域网(local area network LAN)：是指将小区域内的计算机互联形成的网络。用光纤或专用网络电缆连接，传输速率较高，主干线上的传输速率可达100M-1000b/s，用户端的速率也可达10M-l00Mb/s。

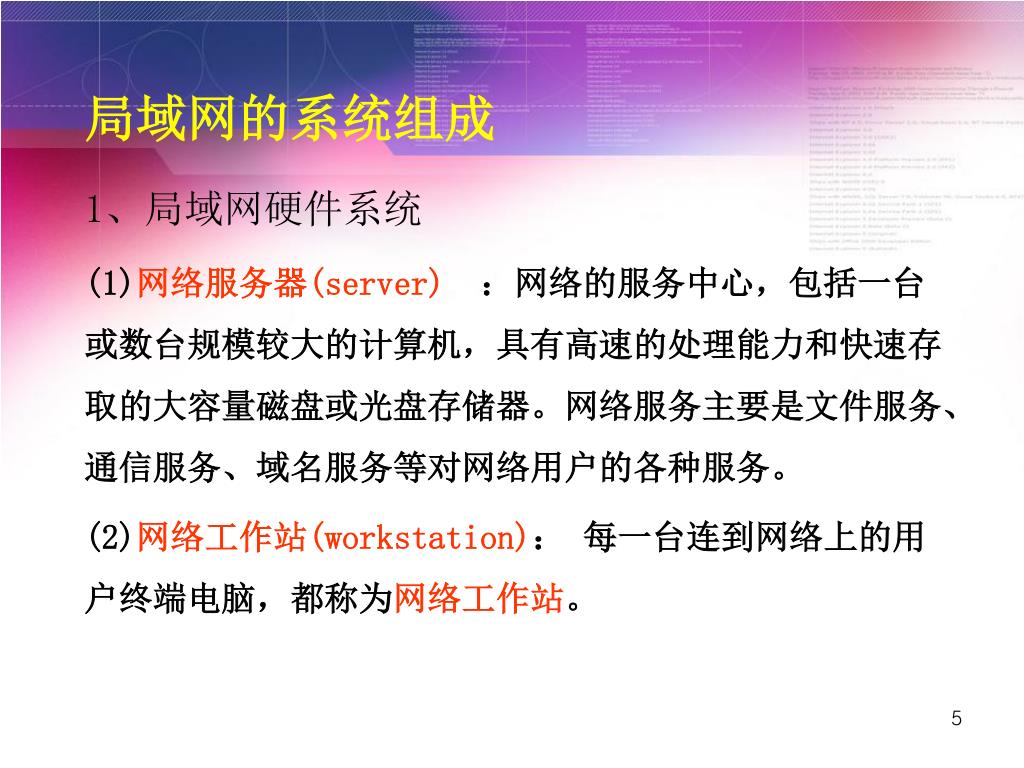

  5. 局域网的系统组成 1、局域网硬件系统 (1)网络服务器(server)：网络的服务中心，包括一台或数台规模较大的计算机，具有高速的处理能力和快速存取的大容量磁盘或光盘存储器。网络服务主要是文件服务、通信服务、域名服务等对网络用户的各种服务。 (2)网络工作站(workstation)： 每一台连到网络上的用户终端电脑，都称为网络工作站。

  6. (3)网络适配器:俗称“网卡”，是一块网络接口电路板，每一台上网的服务器或工作站上都必须装上这种适配器，才能进行网络通信，实现网络存取。(3)网络适配器:俗称“网卡”，是一块网络接口电路板，每一台上网的服务器或工作站上都必须装上这种适配器，才能进行网络通信，实现网络存取。 (4)网络传输介质:包括各种电缆，光纤和双绞线等。 (5)网络连接部件:各种网络收发器(transceiver)、中继器(repeater)、集线器(hub)、网桥(bridge)、路由器(router)、网关(gateway)等，各种网络部件有不同的配置。

  7. 局域网软件系统 网络操作系统： 功能：实现安全、高效地对服务器进行管理，并提供和协调各网络工作站对网络的存取和对网络资源的共享服务。常用的包括NetWare，Windows 2000。 网络管理软件 功能：实现监视和控制网络的运行，包括设备和线路的好坏、网络流量及拥挤解决方案。常有HP的Openview、IBM的Netview等。

  8. 各种网络应用软件 功能：实现用户网上业务的软件。 数据库管理系统； 办公自动化管理系统; 网络浏览器； Web页面制作软件、网站管理软件等。 常用的局域网有以太网(Eethernet)、FDDI环型网、ATM网等。

  9. 4.2 以太网 一种由美国Xerox公司、DEC公司和Intel公司开发的局域数据通信网。 1、以太网基本技术指标 (1)传输速率 ：10Mb/s(其中b表示bit，而不是byte)。 (2)基本拓扑结构：总线型。 (3)介质存取方式：CSMA/CD共享争用方式。

  10. CSMA/CD一般采用的操作方式如下： ①如果传输介质空闲，就发送报文。 ②如果传输介质正忙，则等待，直至传输介质空闲才发送。 ③如果发生冲突，则立即取消本次信息发送，并在等待一个随机时间(即长短不确定的一段时间)之后重新发送。这样两个站的发送就有可能错开时间，避免再次发生冲突。 先听后讲；边讲边听；冲突停止；延迟重发。 (4)网络连接方式： 10BASE-5、10BASE-2和10BASE-T。

  11. 10BASE-5以太网粗缆的连接 10BASE-2以太网粗缆的连接连接

  12. 2、快速以太网 快速以太网(fast Ethernet)：是指传输速率为100Mb/s的以太网。 介质：100BASE-T规范双绞线

  13. 3、千兆以太网 千兆以太网(gigabit Ethernet)：传输速率为1000Mb/s的以太网，也称为G位以太网。 硬件：千兆以太网传输介质、千兆以太网网卡和千兆以太网关 传输介质：主要为光纤和双绞线。 连接设备：路由交换机。

  14. 4.3 令牌环网和FDDI光纤网 令牌环网(token ring network)：是环型网络，其上有—个令牌或称为标记(token)沿单方向循环。 访问控制原理：使用一个标记或称令牌沿着环循环。当各站都没有帧(数据包)发送时，令牌的型式为01111111，称为空令牌。当一个站要发送帧时，需等待空令牌到达，然后将它改为忙令牌，即01111110。紧跟着忙令牌，站把数据帧发送到环上。由于令牌是忙状态，所以其他站不能发送帧，必须等待。

  15. 令牌环工作原理

  16. 光纤环型网络FDDI FDDI (fiber distributed data interface 光纤分布式数据接口)是一种高速环型网络。 特点： (1)使用光纤作为传输介质 。 (2)高速率、长距离，不会发生碰撞的高效率网，传输距离达200km。 (3)较高的可靠性。

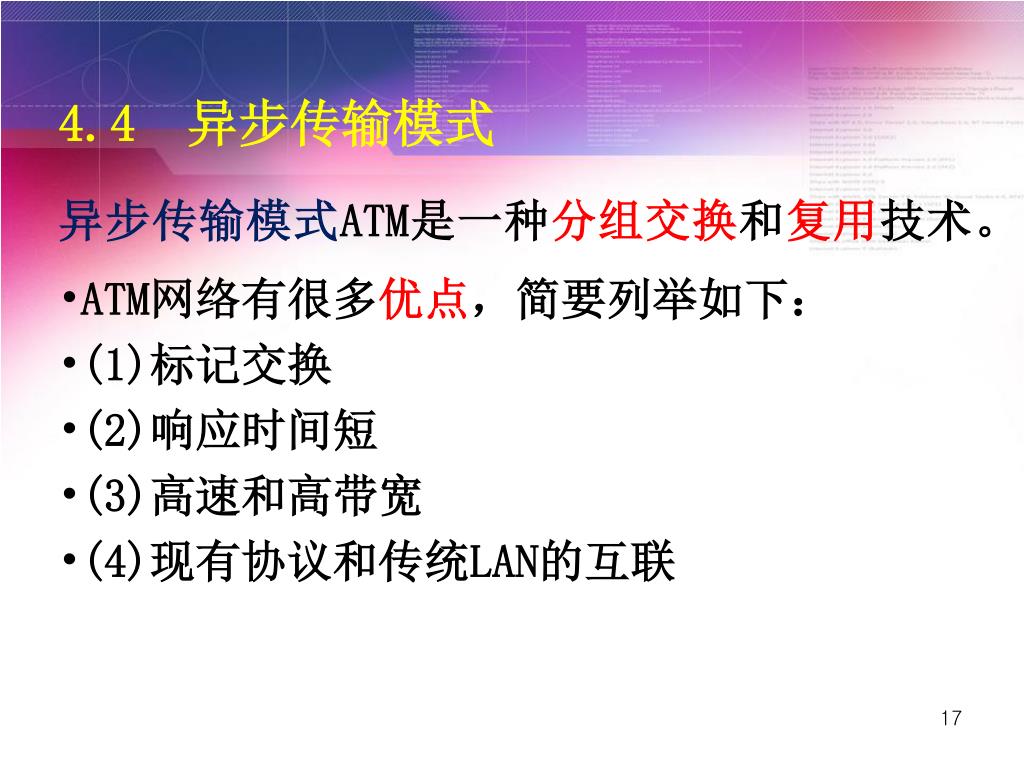

  17. 4.4 异步传输模式 异步传输模式ATM是一种分组交换和复用技术。 • ATM网络有很多优点，简要列举如下： • (1)标记交换 • (2)响应时间短 • (3)高速和高带宽 • (4)现有协议和传统LAN的互联

  18. 某公司有距离不远的三个建筑物，请使1000M/100M/10M(b/s)混合以太网技术，设计一个LAN连接公司内所有办公室。某公司有距离不远的三个建筑物，请使1000M/100M/10M(b/s)混合以太网技术，设计一个LAN连接公司内所有办公室。 FDDI光纤网的优点。 • 课后思考
