Schaltnetze

Schaltnetze

Analyse und Entwurf einfacher Schaltnetze aus Grundgattern


Schaltnetz

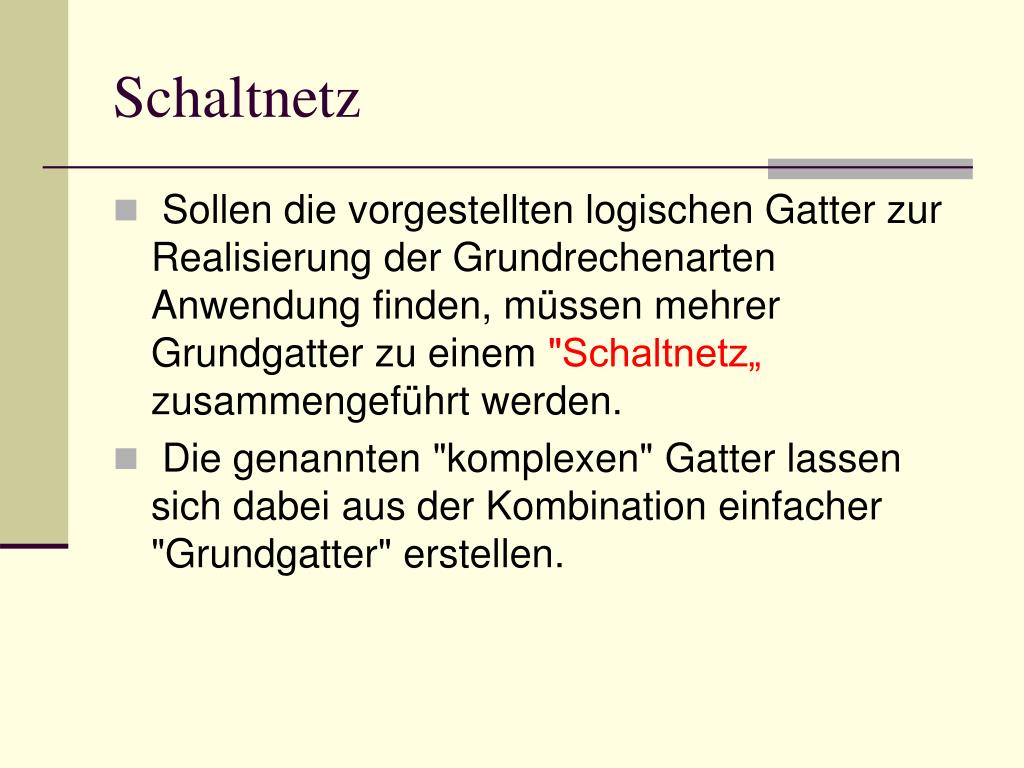

Schaltnetz

  • Sollen die vorgestellten logischen Gatter zur Realisierung der Grundrechenarten Anwendung finden, müssen mehrer Grundgatter zu einem "Schaltnetz„ zusammengeführt werden.

  • Die genannten "komplexen" Gatter lassen sich dabei aus der Kombination einfacher "Grundgatter" erstellen.


Vorteil

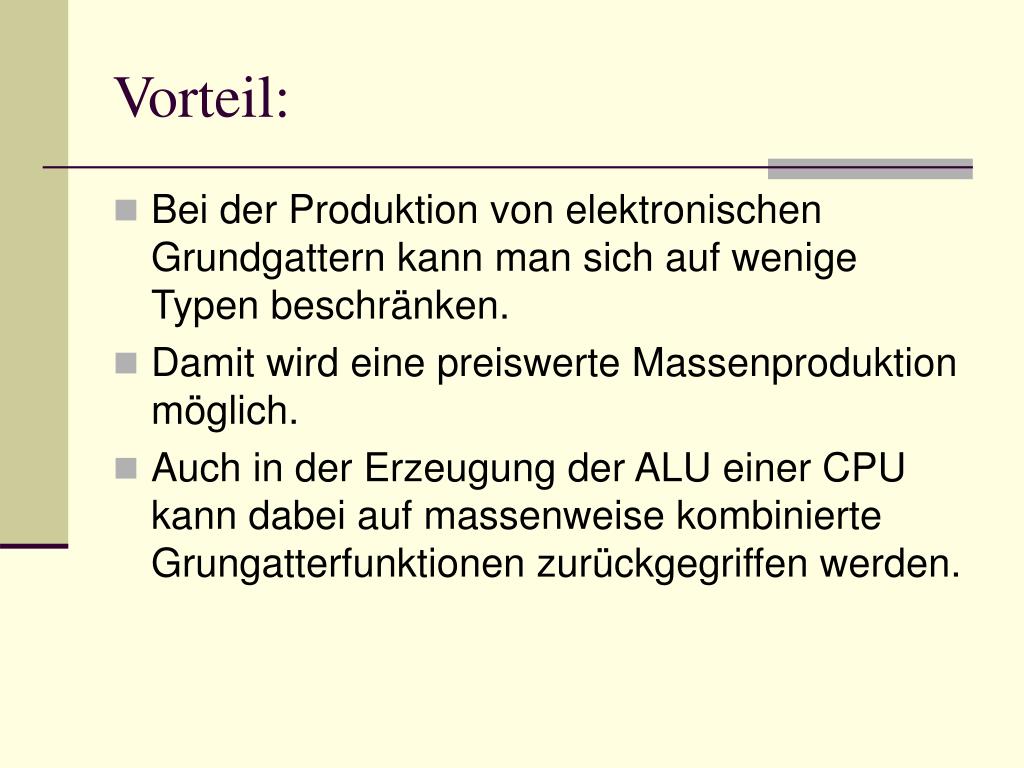

Vorteil:

  • Bei der Produktion von elektronischen Grundgattern kann man sich auf wenige Typen beschränken.

  • Damit wird eine preiswerte Massenproduktion möglich.

  • Auch in der Erzeugung der ALU einer CPU kann dabei auf massenweise kombinierte Grungatterfunktionen zurückgegriffen werden.

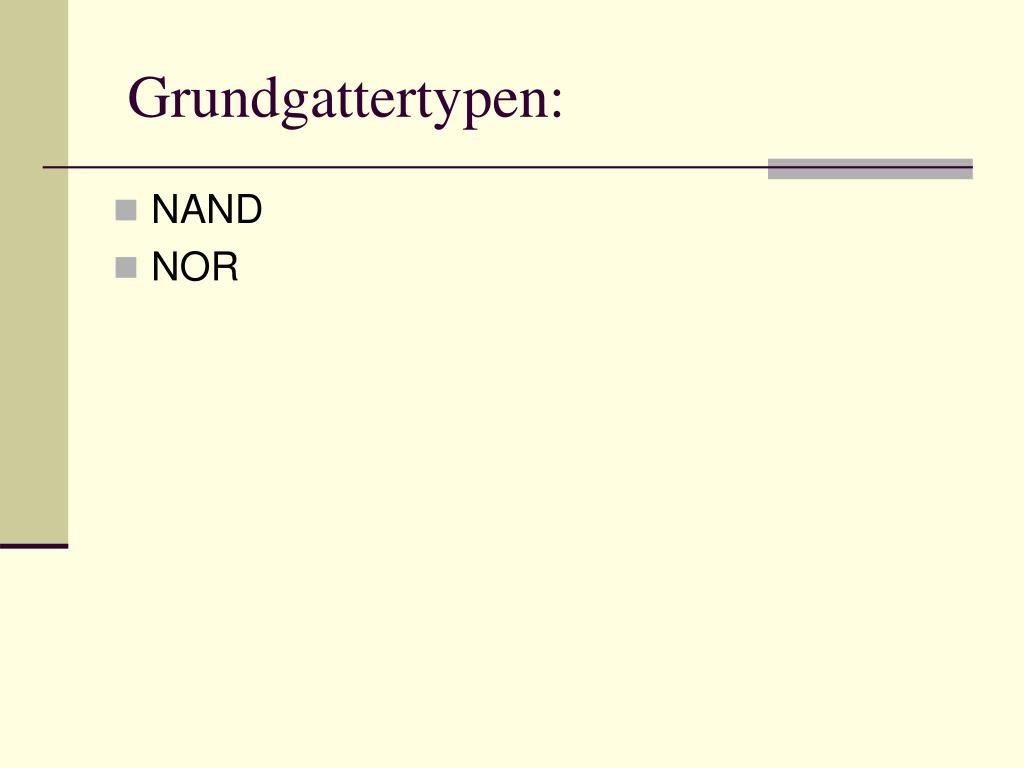

Grundgattertypen

Grundgattertypen:

  • NAND

  • NOR


Wichtige schaltnetze sind

wichtige Schaltnetze sind:

  • Codierer , Decodierer , Code-Umsetzer

    • ( DEZ-BIN , BIN-DEZ , BIN - 7Segment )

  • Additionsschaltnetze

    • ( Halbadder , Volladder )

  • Multiplexer , Demultiplexer

    • ( BCD - parallel auf mehreren 7Segment-Anzeigen - Digitaluhr)


Beispiele f r codierer

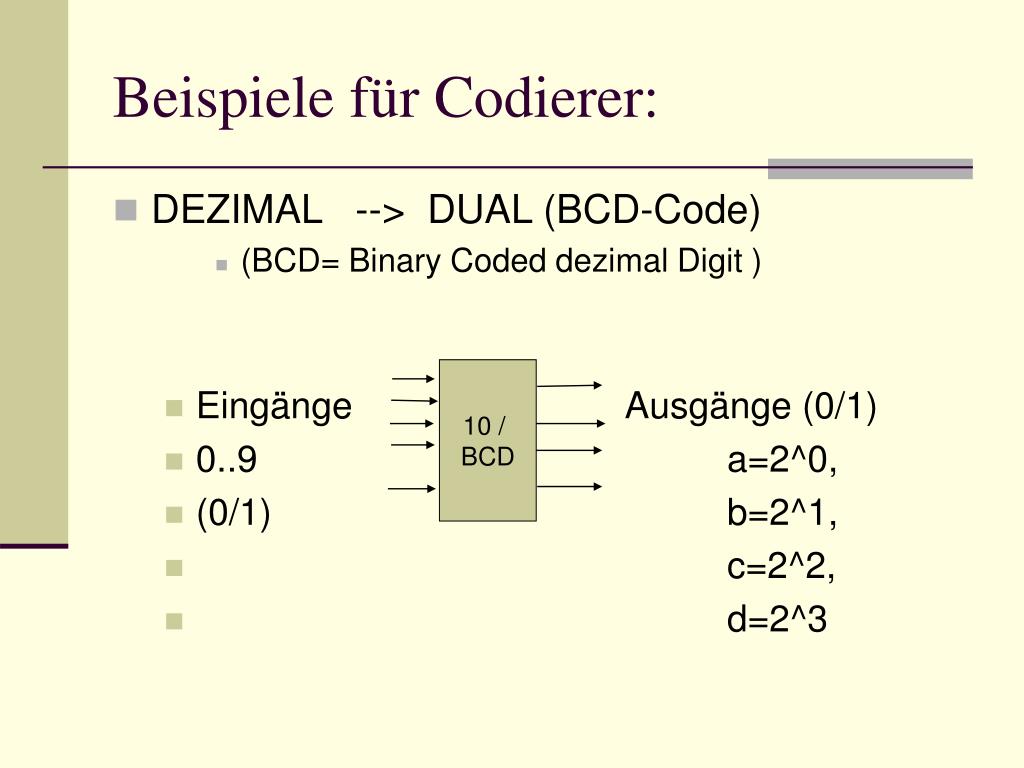

Beispiele für Codierer:

  • DEZIMAL --> DUAL (BCD-Code)

    • (BCD= Binary Coded dezimal Digit )

  • EingängeAusgänge (0/1)

  • 0..9a=2^0,

  • (0/1)b=2^1,

  • c=2^2,

  • d=2^3

10 / BCD


Gleichwertige logigbausteine

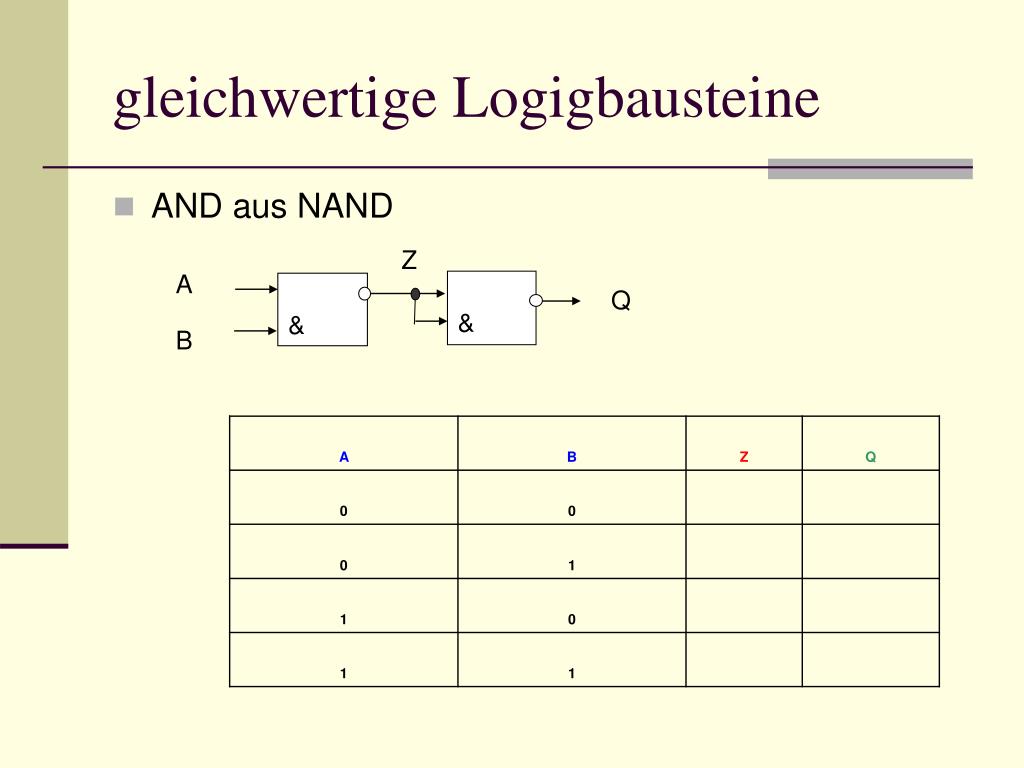

gleichwertige Logigbausteine

  • AND aus NAND

Z

A

&

&

Q

B


Xor aus nand

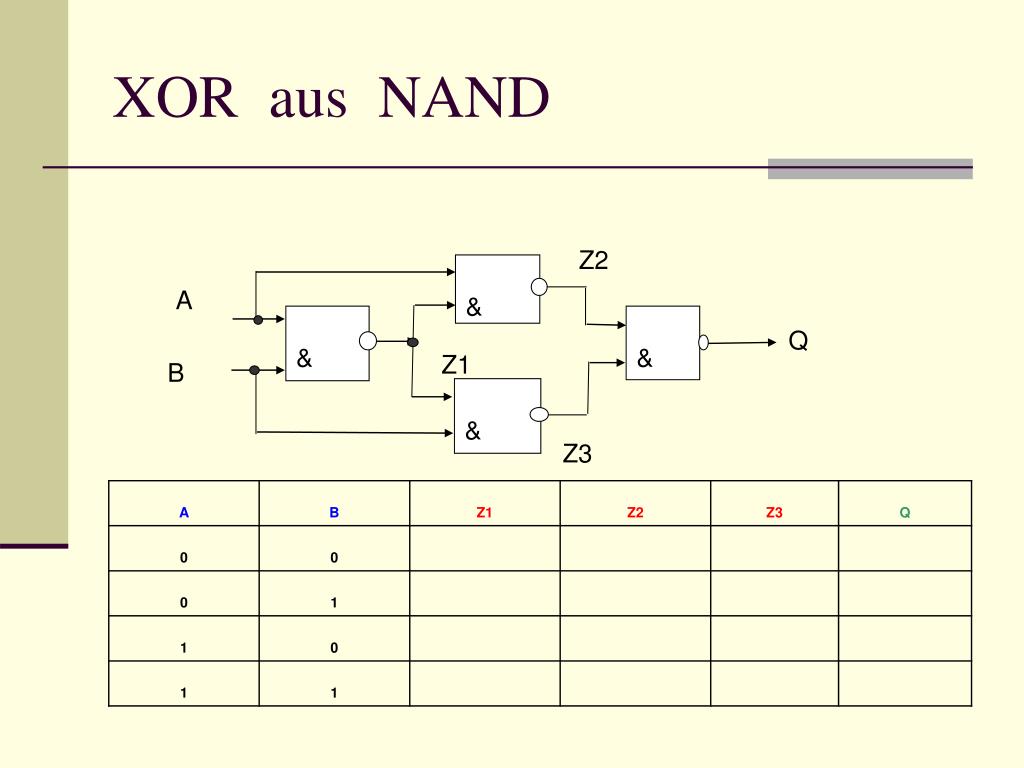

XOR aus NAND

Z2

&

A

&

&

Q

Z1

B

&

Z3


Kombinatorische digitalschaltungen schaltnetze

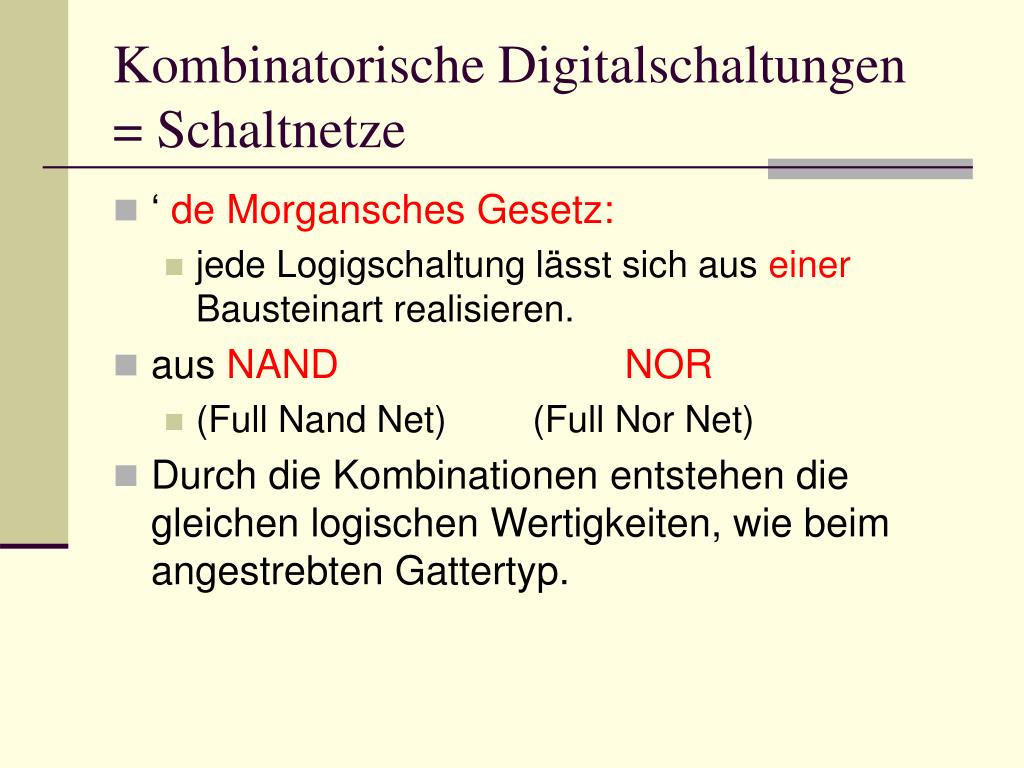

Kombinatorische Digitalschaltungen = Schaltnetze

  • ‘ de Morgansches Gesetz:

    • jede Logigschaltung lässt sich aus einer Bausteinart realisieren.

  • aus NANDNOR

    • (Full Nand Net) (Full Nor Net)

  • Durch die Kombinationen entstehen die gleichen logischen Wertigkeiten, wie beim angestrebten Gattertyp.


Gleichwertige logigbausteine1

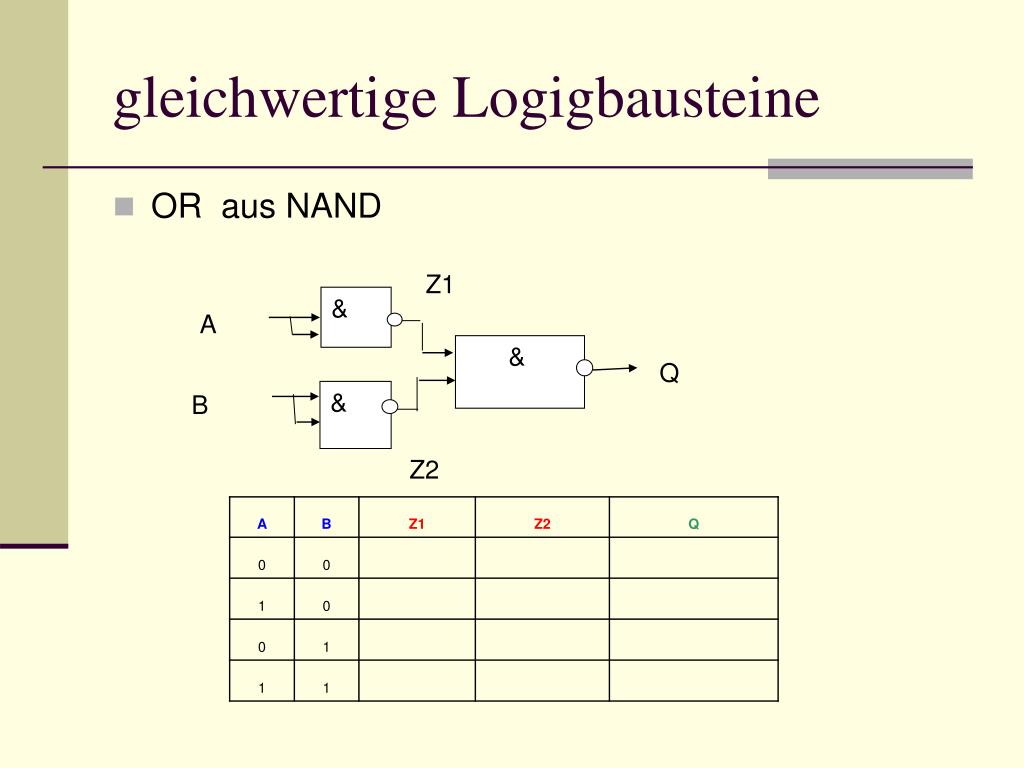

gleichwertige Logigbausteine

  • OR aus NAND

Z1

&

A

&

Q

&

B

Z2


Schaltnetze

- Ende -
