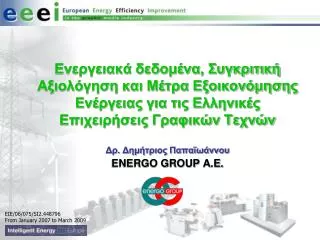

1. Ενεργειακά δεδομένα, Συγκριτική Αξιολόγηση και Μέτρα Εξοικονόμησης Ενέργειας για τις Ελληνικές Επιχειρήσεις Γραφικών Τεχνών Δρ. Δημήτριος Παπαϊωάννου ENERGO GROUP A.E.

2. E-BAGΜέτρα Εξοικονόμησης Ενέργειας

3. Εξοικονόμηση Ενέργειας Θέρμανση Άεργος ισχύς – Συντελεστής Ισχύος Συμπιεστές (Compressors) Μονώσεις Σωληνώσεων Ανάκτηση Θερμότητας Ρυθμιστές Στροφών (VSD Inverters) 3

4. Θέρμανση Συνήθως η θέρμανση αντιστοιχεί στο 50% των ενεργειακών εξόδων στις ελαφριές βιομηχανίες. Τα κεντρικά συστήματα θέρμανσης είναι πιο αποδοτικά. Ρύθμιση του θερμοστάτη κατά 1οC χαμηλότερα ισοδυναμεί με 8% εξοικονόμηση στην κατανάλωση καυσίμου. Θερμοστατικές βαλβίδες στην είσοδο των θερμαντικών σωμάτων. Θερμοστάτες ζωνών οι οποίοι ενεργοποιούν τα dampers στην περίπτωση αεραγωγών, ή τις ηλεκτροβάνες στις σωληνώσεις στη περίπτωση ζεστού νερού. Χρήση καυστήρων συμπυκνώσεως (condensing boilers) όπου επιπλέον ενέργεια ανακτάται από τα καυσαέρια του καυστήρα. Χρήση εξωτερικού θερμομέτρου (πέραν του εσωτερικού θερμοστάτη) για πιο αποδοτική λειτουργία του καυστήρα. 4

5. Άεργος Ισχύς (I) Το 80% της ηλεκτρικής ενέργειας καταναλώνεται σε ηλεκτρικούς κινητήρες που είναι επαγωγικάφορτία. Η γωνία θ είναι η διαφορά φάσης ανάμεσα στην τάση και το ρεύμα σε ένα επαγωγικό φορτίο. Εξαιτίας αυτής της διαφοράς φάσης θ, στο φορτίο καταναλώνεται εκτός από ενεργός ισχύς (χρήσιμη ισχύς που παράγει έργο) και άεργος ισχύς η οποία είναι τόσο μεγαλύτερη όσο μεγαλύτερη είναι η διαφορά φάσης θ. Ο λόγος της ενεργού (χρήσιμης) ισχύος προς τη συνολική ισχύ (ενεργός + άεργος, ανυσματικό άθροισμα) ισούται με το συνημίτονο της γωνίας θ και αναφέρεται ως συντελεστής ισχύος (Power Factor) 5

6. Άεργος Ισχύς (II) Η άεργος αυτή ισχύς χρεώνεται από τη ΔΕΗ στον καταναλωτή (εξαιρουμένων των οικιακών καταναλωτών). Πρακτικά αυτό σημαίνει ότι πληρώνουμε ηλεκτρική ενεργεία που δε χρησιμοποιείται πουθενά. Μεγάλη άεργος ισχύς επίσης σημαίνει: μεγαλύτερες βυθίσεις τάσεως, μεγαλύτερες απώλειες σε μετασχηματιστές, μικρότερη διάρκεια ζωής για τους κινητήρες. Η λύση ονομάζεται διόρθωση του συντελεστή ισχύος και επιτυγχάνεται (συνήθως) με πυκνωτές στους πίνακες των κινητήρων. Η διόρθωση έχει σημαντική (θετική) επίπτωση στους λογαριασμούς της ΔΕΗ, στα τιμολόγια της οποίας η άεργος ισχύς χρεώνεται (σχετικά) ακριβά. 6

7. Συμπιεστές (Compressors) Πίεση λειτουργίας: 6-10 bar Συνήθεις τύποι: εμβολοφόροι (0.5-15 kW), ατέρμονος κοχλία (rotary screw, 2-250 kW). O έλεγχος διαρροών είναι πολύ σημαντικός. Ενδεικτικά μια διαρροή 3mm ισοδυναμεί με αυξημένο λειτουργικό κόστος κατά 500€/έτος περίπου. Όταν το φορτίο του συμπιεστή (π.χ. η εκτυπωτική μηχανή) δε λειτουργεί πρέπει να κλείνουμε τη βάνα παροχής γιατί ακόμα και στο ρελαντί ο συμπιεστής καταναλώνει το 20-40% της ενέργειας που θα κατανάλωνε υπό φορτίο Χαμηλή θερμοκρασία του εισερχομένου στο συμπιεστή αέρα. Ενδεικτικά για κάθε Δ4οC επιτυγχάνεται 1% εξοικονόμηση ενέργειας. Χαμηλότερη πίεση λειτουργίας. Πίεση λειτουργίας χαμηλότερη κατά 1 bar ισοδυναμεί με 7% εξοικονόμηση ενέργειας. 7

8. Ρυθμιστές Στροφών (VSD Inverters) Συνήθως με την χρήση των inverters επιτυγχάνεται εξοικονόμηση της τάξης τουλάχιστον 30%. Με 20% μείωση της ταχύτητας του κινητήρα, έχουμε μείωση κατά 40% της ενέργειας. Το κόστος των inverters για συνήθεις κινητήρες ( 2-20 kW) ισούται με την ετήσια ηλεκτρική κατανάλωση του κινητήρα. 8

9. Ανανεώσιμες Πηγές Ενέργειας 9

10. ΣΗΜΑΝΤΙΚΟ (Ι) • Να προσθέσετε στην ατζέντα σας τα θέματα της διαχείρισης ενέργειας, αναθέτοντας σε κάποιο μέλος του προσωπικού σχετικά καθήκοντα. • Η μέτρηση (με συχνά απλές μετρητικές διατάξεις) και καταγραφή των επιμέρους καταναλώσεων ενέργειας σε διάφορες δραστηριότητες στην εταιρεία σας και οι αντίστοιχες δαπάνες είναι το πρώτο ουσιαστικό βήμα προς την βελτίωση της ενεργειακής αποδοτικότητας. Μόνο με την παρακολούθηση (monitoring) και τη θέση στόχων για βελτίωση (targeting) μπορείτε να επιτύχετε καλύτερη διαχείριση ενέργειας για την εταιρεία σας. • Η ενεργειακή αποδοτικότητα να συμπεριληφθεί στα κριτήρια επιλογής νέου εξοπλισμού. • Οι δυνατότητες για βελτιωμένη ενεργειακή αποδοτικότητα και εξοικονόμηση ενέργειας να λαμβάνονται υπόψη σε κάθε (κτηριακή) επέκταση των εγκαταστάσεών σας.

11. ΣΗΜΑΝΤΙΚΟ (ΙΙ) • Να αναζητήσετε τη καθοδήγηση ενός ειδικού σε θέματα ενέργειας που θα σας βοηθήσει να εντοπίσετε τις δυνατότητες εξοικονόμησης που υφίστανται για την εταιρεία σας καθώς και αυτές που παρουσιάζονται κατά την αγορά νέου εξοπλισμού και την (κτηριακή) επέκταση των εγκαταστάσεων της εταιρείας σας. • Εκμεταλλευτείτε τη δυνατότητα Συγκριτικής Αξιολόγησης με άλλες εταιρείες του κλάδου που σας παρέχει το E-BAG, ώστε να διαπιστώνετε που υστερείτε σε σχέση με τον ανταγωνισμό. 11

12. Ευχαριστούμεγια την προσοχή σας! Για περισσότερες πληροφορίες σχετικά με τη διαχείριση ενέργειας και τις δυνατότητες για εξοικονόμηση, μη διστάσετε να επικοινωνήσετε μαζί μας: energo@energo.gr politisresearch@techlink.gr
