SoIP(Storage over IP) 솔루션 소개


Soip storage over ip

Marketplace Directions

  • Trends

    • Storage Market :

    • 매년 75 ~ 150%(CAGR) 성장

    • Constrained IT skills

  • Industry Direction

    • 스토리지의 효율적 사용을 위한 Storage Pool

    • 관리 비용의 절감하기 위한 지능적인 스토리지

      • - Automation (less effort)

      • - Simpler (less skill required)

    • 가용성에 대한 요구 증가

  • Future for Storage

    • 네트웍에 접속된 Pooled Storage

    • 향상된 관리 효율성

    • 전사적 정책 차원의 스토리지 자원 관리


Soip storage over ip

Fibre

Channel

TCP/IP

TCP/IP

Pooled Intelligent Networks & Storage

  • SAN : Fibre Channel 기반 전용 스토리지 네트웍

    • 중앙집중화된 스토리지

    • High Performance

    • Block Access / SCSI Protocols 상호 운용성

    • 무제한 적인 확장성

    • Homogenous Data Sharing

  • NAS : File based storage device accessed on the IP Network

    • 인터넷을 통한 접근성 제공

    • Cross-platform file sharing

    • Medium to High Performance

    • 손쉬운 사용 및 관리

    • 빠르고 간단한 구축 및 설치

  • iSCSI : Block based storage device accessed on the IP Network

    • 인터넷을 통한 접근성 제공

    • Medium to High Performance

    • Block I/O

    • IP 기반의 SAN 구축 실현


Soip storage over ip

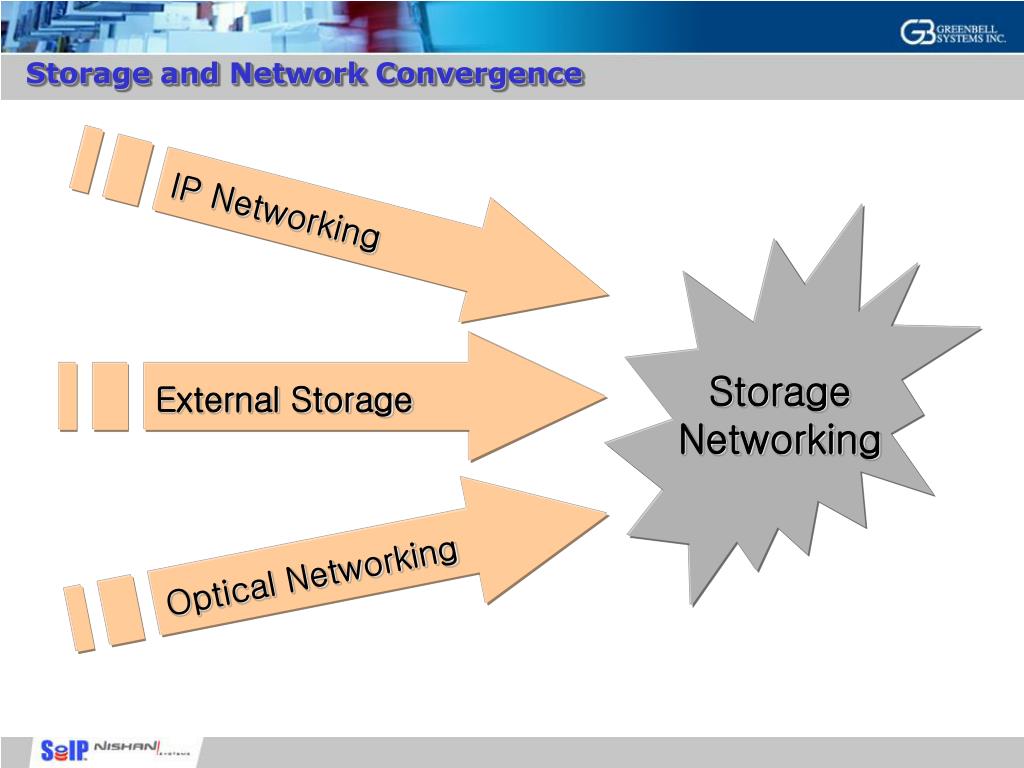

Storage and Network Convergence

IP Networking

Storage

Networking

External Storage

Optical Networking


Soip storage over ip

1~11km

SAN Connectivity Evolution

REMOTE

FC-SW

FC-SW

CAMPUS

Global

IP-SAN

1000+ km

SWITCH

MAN

40km

FC-SW

FC-AL

DATA

CENTER

DWDM

FC/iFCP

SWITCH

HUB

FC-AL

(P-to-P)

(500m)

SWITCH

SWITCH

FC-AL

FC-SW

SCSI

(25m)

FC-SW

FC-SW

ESCON

BUS&TAG

1990

1994

1997

1998

1999

2001

2002+


Soip storage over ip

IP Storage

  • IP Storage Benefits

    • 하나의 기술로 서버, 클라이언트, 스토리지를 연결

    • SCSI와 Ethernet을 기반 기술로 함.

    • 기존의 IT 지식 기반 활용

    • 운영 거리의 증가

    • 네트웍 관리 도구 활용(NMS)

  • Advantages of IP Storage

    • 원거리 스토리지 액세스 제공

    • IP의 장점 수용

      • Skills

      • Infrastructure

      • Security

      • QoS

      • Network Management

      • R&D Investment

    • 스토리지에 대한 범용적인 접근성 제공


Soip storage over ip

Reality Check for IP Storage

  • Fibre Channel Realities

    • FC는 단기간내에 사라지지는 않을 것임.

    • FC 시장은 당분간은 계속 성장하고 확장될 것임.

  • iSCSI 시장은 서서히 성숙되어 가고 있는 단계.

  • iSCSI는 end-to-end native IP Storage를 제공.

  • IP상에서 지역적으로 떨어져 있는 FC-SAN간의 연결을 위한 요구 증가.

    • iFCP or FCIP


Soip storage over ip

IP Storage can use All Types of Networks

IP Storage

Interoperability

Fibre Channel

Interoperability

RAIDs,

Tapes,

JBODs

SAN & NAS

RAIDs,

Tapes,

JBODs

SAN & NAS

Interconnection

Methods

Blocks

Files

Blocks

Files

Fibre Optic Cable

(Dedicated Fiber)

Optical Multiplexers

(SONET/SDH, DWDM)

Gigabit Ethernet and

10GE Switches

IP Routers, IP/SONET

GE, 10GE MANs (ELECs)

The Internet

Virtual Private Networks


Soip storage over ip

IP Storage Standards

  • IETF IP Storage (IPS) Working Group

    • iSCSI, FCIP, iFCP, iSNS

  • Storage Networking Industry Association (SNIA)

    • SNIA IP Storage Forum

      • iSCSI, FCIP, iFCP

    • SNIA IPS Technical Work Group

  • iSCSI Consortium - UNH (March, 2001)


Soip storage over ip

iSCSI, iFCP, FCIP

  • iSCSI

    • iSCSI는 IP 기반의 스토리지, 호스트 및 클라이언트간의 연결을 설정하고 관리하기 위한 TCP/IP기반의 프로토콜입니다.

  • FCIP

    • FCIP는 지역적으로 분산된 Fibre Channel SAN을 연결하기 위한 TCP/IP 기반의 Tunneling 프로토콜입니다.

  • iFCP

    • iFCP는 Fibre Channel 스토리지 디바이스 또는 Fibre Channel SAN을 서로 연결하기 위한 TCP/IP 기반의 프로토콜

    • Fibre Channel 스위칭 과 라우팅 요소들을 보완하거나 대체하기 위해 IP 인프라를 사용


Soip storage over ip

IP Storage Protocol Stacks

Smooth

Transition

Fibre Channel

Perpetuation

IP Only

SCSI

SCSI

SCSI

New Mapping

Existing Mapping

Entire

Fibre Channel

Frame

FCP

iSCSI

For Native

IP Devices

Connects

FC Devices

iFCP

Metro

iFCP

TCP for

Reliability

IP Wrapping

TCP

TCP

UDP

TCP

UDP for

Performance,

802.3x for

Flow Control

TCP for

Reliability

IP

IP

IP

Ethernet

Ethernet

Ethernet

Physical

Physical

Physical

FCIP

iFCP

iSCSI


Soip storage over ip

Server

Server

Server

Server

Server

Server

Server

Server

Storage

Fabric

Storage

Fabric #1

Storage

Fabric

Storage

Fabric #2

IP Network

IP Network

FCIP Tunnel

iFCP Sessions

Storage

Storage

Storage

Storage

Storage

Storage

Storage

Storage

Site A

Site A

Site B

Site B

FCIP vs. iFCP

FCIP

iFCP

  • WAN 구간 - IP Tunneling

  • Fibre Channel E_Port 연장과 같은 문제점

  • 두 사이트 사이에 하나의 연장된 스토리지 Fabric

  • 스토리지 Fabric은 최대 8개의 Switch로 제한됨 (특정 Vendor 제품의 Hop 제한으로 인해)

  • Fibre Channel Session 상태를 추적할 수 없음

  • 두개의 스토리지 Fabric - 각 사이트에 하나의 Fabric

  • Fibre Channel end systems 지원 (F_port, FL_port)

  • 스토리지 패브릭을 위한 any-to-any IP 라우팅

  • 스토리지 네트웍의 크기 및 확장에 제한이 없음

  • 각각의 Fibre Channel 세션 상태를 추적할 수 있음


Soip storage over ip

Nishan IPS Switch 소개


Soip storage over ip

IP Storage Vision

End Systems

(Storage and Servers)

Backbone

(IP Storage Network)

IP Storage

Switches

Fibre Channel

Gigabit Ethernet

iFCP

iSCSI

Parallel SCSI

Gigabit Ethernet

InfiniBand

Multi-Protocol

Storage Switch


Soip storage over ip

Nishan Systems IP Switch Product

  • IPS 4300

    • 16 ports Multi-Service Interface

    • 4 ports TCP/IP uplinks :

    • iFCP or iSCSI 연결

    • Management Ports : Serial & Fast Ethernet

    • Small Form Factor Plug(SFP)

    • Dual Redundant Power Supplies

  • IPS 3300

    • 8 ports Multi-Service Interface

    • 2 ports TCP/IP uplinks :

    • iFCP or iSCSI 연결

    • Management Ports : Serial & Fast Ethernet

    • SC Connectors

    • Dual Redundant Power Supplies


Soip storage over ip

Nishan IP Storage Switches : Designed for Distance

  • Wire-speed Performance

    • Full Gigabit Bandwidth

    • Sustained Bandwidth Utilization

    • Wire-speed protocol conversion FC/iFCP/iSCSI

  • Multi-protocol Support

    • 기존 Fibre Channel 디바이스와의 호환성 제공

    • McDATA, Brocade, Qlogic, INRANGE 등과 호환되는 E_Port

    • Fibre Channel, Legacy SCSI, iSCSI, iFCP

  • Support for Long Haul Storage Application

    • 256MB of Buffering for Long Haul TCP/IP port

    • Fast Write to maximize performance


Soip storage over ip

3 0 0 0

FC Arbitrated Loop

Nishan IP Switch Interfaces

  • 8/16개의 설정 가능한 FC/GE 포트

    • Full Gigabit Bandwidth

    • Fibre Channel : FC-Auto (F_Port, FL_Port, NL_Port), E_Port

    • Gigabit Ethernet (GE) : GE port, GE Trunk Port

  • Management

    • Out-of-Band : 10/100 port

    • In-Band : GE port (Management 전용으로 사용할 수는 없음)

    • RS-232 Console port

Nishan IPS Switch

Console

Configuration

iSCSI Device 또는

iFCP(SAN 연결 port)

FL/NL Port

E_Port

10/100 Port

F- Port

GE Port

Network & SAN

Management

Fibre Channel Switch

FC RAID

IP Switch


Soip storage over ip

Nishan Systems 회사 소개

  • 1998년 10월 설립 (미국 캘리포니아 San Jose 소재)

  • Storage over IP 분야 선두 주자

  • Cisco, 3Com, Amdahl, Data General 등으로부터의 기술진 중심 설립

  • Discovery Ventures, Altos Ventures, ComVentures 등으로부터 성공적 투자 유치

  • 2001년 하반기 New Jersey 와 California 간의 IP 상에서의 DR 실현 (Promontory Project)

  • 2002년부터 본격적 솔루션 판매

    • JP Morgan, Wells Fargo Bank 등에 Primary DR 구축

    • Carlson Group (TGI Friday, Radisson Hotel, 외) 등에 데이터 통합 관리 체제 구현

  • Hitachi Data Systems 에 OEM 공급 개시 (Q1, 2002.)

  • EMC 호환성 Test 완료 10월중 Product Matrix 포함 예정


Soip storage over ip

SoIP의 활용


Soip storage over ip

Key IP Storage Applications and Benefits

  • Storage Consolidation

    • 스토리지를 효율적으로 활용

    • 초기 구축 비용 및 운영 비용의 절감

  • Remote Backup

    • 재난 발생시 중요 데이터의 보호뿐만 아니라, 빠른 시간 내에 데이터를 사용 가능하게 하여야 함.

    • 기존의 IP 네트웍 장비 및 서비스의 사용 가능

    • 기존 IP 네트웍 보안 인프라를 그대로 사용 가능

  • Remote Data Access

    • 기존 장비들의 거리 제한 성을 없앰 (Fibre Channel 등)


Soip storage over ip

IP WAN

Network

구축 예1 : Disk-to-Disk Replication

기존 환경

  • Brocade in Data Center

  • Storage Consolidation

  • Gigabit IP Infrastructure

  • 기존 IP 인프라간의 연결 :

    • - Nishan IPS 3300

  • Disk-to-Disk Replication :

    • - REDI SAN Links(XIOTech)

  • Main Data Center

    Remote Data Center

    Corporate LAN

    Corporate LAN

    Servers

    Cisco 7200

    Cisco 7200

    Servers

    OC3

    Brocade

    Brocade

    XIOTech Magnitude

    XIOTech Magnitude

    REDI SAN Links


    Soip storage over ip

    IP WAN

    Network

    구축 예2 : SAN Extension & Replication

    기존 환경

    • Brocade in Data Center

    • Storage Consolidation

    • Gigabit IP Infrastructure

    • E_Port를 통한 Fabric간의 연결 :

      • - Nishan IPS 3300

  • SAN Extension & Replication :

    • - REDI SAN Links(XIOTech)

  • Main Data Center

    Remote Data Center

    Corporate LAN

    Corporate LAN

    Server Farm

    Server Farm

    Cisco 6500

    Cisco 6500

    Brocade

    Brocade

    OC48

    XIOTech Magnitude

    XIOTech Magnitude

    REDI SAN Links


    Soip storage over ip

    IP WAN

    Network

    구축 예3 : Extended SAN Connectivity

    기존 환경

    • FC Director Switch in Data Center

    • Storage Consolidation

    • Gigabit IP Infrastructure

    • Extended SAN 연결 :

      • - Nishan IPS 3300

  • Disk Replication :

    • - HDS TrueCopy

  • Main Data Center

    Remote Data Center

    Corporate LAN

    Corporate LAN

    Server Farm

    Server Farm

    Cisco 6500

    Cisco 6500

    2 * DS3

    XIOTech Magnitude

    XIOTech Magnitude

    HDS TrueCopy


    Soip storage over ip

    구축 예4 : Highly Scalable IP SANs

    Gigabit Ethernet Switch

    Primary Site FC Storage


    Soip storage over ip
