Microstructure des nuages

Microstructure des nuages. Fraction de nuages contenant des cristaux de glace en fonction de la température au sommet. Microstructure des nuages. La distribution de taille des gouttelettes de nuage présentent un maximum pour des diamètres compris entre 10 et 40 microns, puis décroissent

sahkyo
Download Presentation

Microstructure des nuages

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

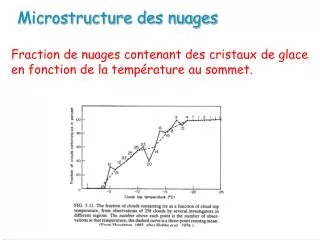

  1. Microstructure des nuages Fraction de nuages contenant des cristaux de glace en fonction de la température au sommet.

  2. Microstructure des nuages La distribution de taille des gouttelettes de nuage présentent un maximum pour des diamètres compris entre 10 et 40 microns, puis décroissent exponentiellement avec le rayon. En plusieurs cas étudiés la relation suivante représente avec une bonne approximation la dépendance entre le nombre de gouttelettes et leur taille

  3. Microstructure des nuagescontenu en eau liquide Le contenu en eau liquide est la masse d ’eau liquide par unité de volume d ’air du nuage. (kg m-3) Le nombre de gouttes, par unité de volume dont le rayon est compris entre D-dD/2 et D+dD/2 Les diamètres minimum et maximum de la distribution La densité de l ’eau

  4. Microstructure des nuagesvariations à l ’intérieur du nuage

  5. Microstructure des nuagesvariations à l ’intérieur du nuage La distribution de taille des gouttelettes est aussi fonction de l ’altitude au-dessus de la base du nuage :

  6. Microstructure des nuagesvariations à l ’intérieur du nuage

  7. Microstructure des nuagesvariations régionales

  8. Types de précipitations liquide se congélant solide autres cristaux de glace bruine bruine verglaçante rosée neige givre blanc neige roulée verglas pluie pluie verglaçante neige en grains gelée blanche granule de glace grêle

  9. Types de précipitationsrosée et gelée blanche

  10. Types de précipitationsle brouillard (bruine) Contenu en eau liquide faible, souvent inférieur à 0.1 g/m3 Petites gouttelettes, de taille variant entre 0,5 et 15 microns Peut produire de la bruine Visibilité réduite à moins de 1 km

  11. Types de précipitationsbrouillard versus brume Typevisibilité brouillard dense < 50 m brouillard modéré 50-500 m brouillard léger 500-1000 m brume modérée 1-2 km brume légère 2-10 km

  12. Types de précipitationsla pluie et la bruine

  13. Types de précipitations : la pluie, distribution de taille des gouttes Taux de précipitation Constantes pour un taux de précipitation donné (plusappropriée pour le cas des nuages continentales)

  14. Types de précipitations : la pluie, taux de précipitation Le taux de précipitation représente le flux de masse de pluie à la surface. Comme la densité de l ’eau est 1 kg m-3 on peut le représenter en m s-1ou en mm s-1. La vitesse des gouttes de diamètre D.

  15. Rayon équivalente en mm La forme des gouttes de pluie

  16. R in mm/hr d’eau accumulée en forme de neige Types de précipitations : la neige, distribution des tailles de flocons Les flocons sont formés d’aggrégats de cristaux plus petits
