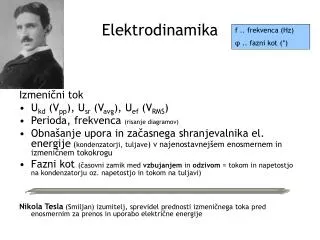

  1. Elektrodinamika f .. frekvenca (Hz) φ .. fazni kot (°) Izmenični tok • Ukd (Vpp), Usr (Vavg), Uef (VRMS) • Perioda, frekvenca (risanje diagramov) • Obnašanje upora in začasnega shranjevalnika el. energije (kondenzatorji, tuljave) v najenostavnejšem enosmernem in izmeničnem tokokrogu • Fazni kot (časovni zamik med vzbujanjem in odzivom = tokom in napetostjo na kondenzatorju oz. napetostjo in tokom na tuljavi) Nikola Tesla(Smiljan) izumitelj, sprevidel prednosti izmeničnega toka pred enosmernim za prenos in uporabo električne energije

  2. Sprehod po poglavjih • Elektrostatika • Elektrodinamika • Elementi električnega tokokroga • Veriga generiranja, transformiranja in uporabe električne energije • Elektronika v prometu • Osnovni pojmi regulacije v prometu

  3. I I U U Elementi električnega tokokroga • Linearni in nelinearni elementi (oblika karakteristike I(U)) Poznate predstavnika enih in drugih?

  4. izmeničnega Elementi električnega tokokroga • Vrste elementov • Impedanca • Fazni kot • Časovna (ne)spremenljivost lastnosti • Linearnost elementov

  5. izmeničnega Elementi električnega tokokroga • Določajo odnos napetost : tok (amplitudo in fazo) • Realna kondenzator in tuljava imata izgube IR UR

  6. Upornost → impedanca • Rezistivna (čisti upor) • Reaktivna (kondenzator, tuljava) • Impedanca – vektorska vsota rezistivne in reaktivne upornosti

  7. izmeničnega φ Elementi električnega tokokroga • Izmerimo fazni kot iz trikotnika moči. Rabimo:volt-, amper- in vat-meter. Pnavidezna = U I Pjalova = UI sinφ Pdelovna = UI cosφ Poleg rezistivne upornosti (same po sebi, upiranje toku je konstantno, neodvisno od frekvence) poznamo tudi reaktivno upornost (od frekvence vzbujanja spremenljiv odziv-reakcija na vzbujanje) pojem impedance

  8. Sklepi • Zapomnimo si • pomen Ohmovega in Joulovega zakona • določitev skupne upornosti vezave s Kirchoffovima izrekoma • impedanca Z • fazni kot φ iz zamika sinusov napetosti in toka • idealna tuljava, idealen kondenzator • realna tuljava, realen kondenzator • fazni kot φ iz trikotnika moči Prihodnji teden • tuljava in induktivnost • pojav sile v magnetnem polju • magnetenje • primer izračunovφ
