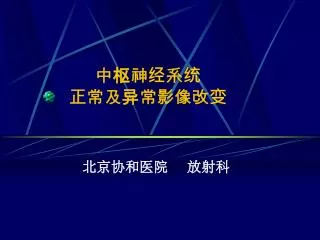

中枢神经系统正常及异常影像改变

北京协和医院 放射科


4576734

中枢神经系统影像学技术

  • 颅骨平片

  • 脑血管造影

  • 脑CT

  • 脑磁共振


4576734

头颅平片(正侧位像)


4576734

头颅平片诊断价值有限

  • 观察异物的存在和骨质结构的明显变化

    • 显示骨折、肿瘤骨转移、网状内皮系统疾病、代谢性骨病、骨纤、畸形性骨炎等

    • 观察颅骨骨折,有学者建议直接行CT

  • 注意辨别正常颅缝、血管沟和骨折线

  • 有时可看见颅内钙化,如松果体钙化、肿瘤钙化等(中线钙化:松果体钙化、第三脑室脉络丛钙化、大脑镰钙化)

  • 侧位可观察蝶鞍的形态,如扩大提示垂体瘤等,但不扩大也不能排除病变


4576734

脑血管造影


4576734

脑血管造影适应征

  • 诊断脑动脉瘤、血管发育异常、血管闭塞

  • 了解脑肿瘤的供血动脉

  • 可同时行介入治疗

    • 溶栓

    • Coil(螺圈)闭塞动脉瘤和血管畸形等

    • 术前栓塞富血管性肿瘤如脑膜瘤

    • 其他


Neuro ct ct cns

Neuro CT---- CT在CNS的应用

  • CT平扫

    • 怀疑急性颅内出血的首选检查手段

    • 若CT已有梗塞征象,则不应系统溶栓

  • CT血管造影(CT angiography, CTA)

    • 识认血管

  • 其他最新应用

    • CT 脑灌注成像(CT perfusion)


Mri tips

MRI tips

  • 主要基于3个可变的生物学参数:

    • 质子密度(proton density)

    • 纵向驰豫恢复时间(T1 relaxation time)

    • 横向驰豫恢复时间(T2 relaxation time)

  • 通过采用不同的脉冲序列和不同的成像参数,获得反映上述生物学参数对比的MR图像,即质子密度加权像(PDWI)、T1加权像(T1WI) 和T2加权像(T2WI)

  • 这些图像上的信号强度与特定的组织特征有关。

    • 比如:血肿的化学和物理结构随时间而变化,直接影响其MR图像的信号强度

    • 由此提供出血时间的信息 ,急性?亚急性?还是慢性?


4576734

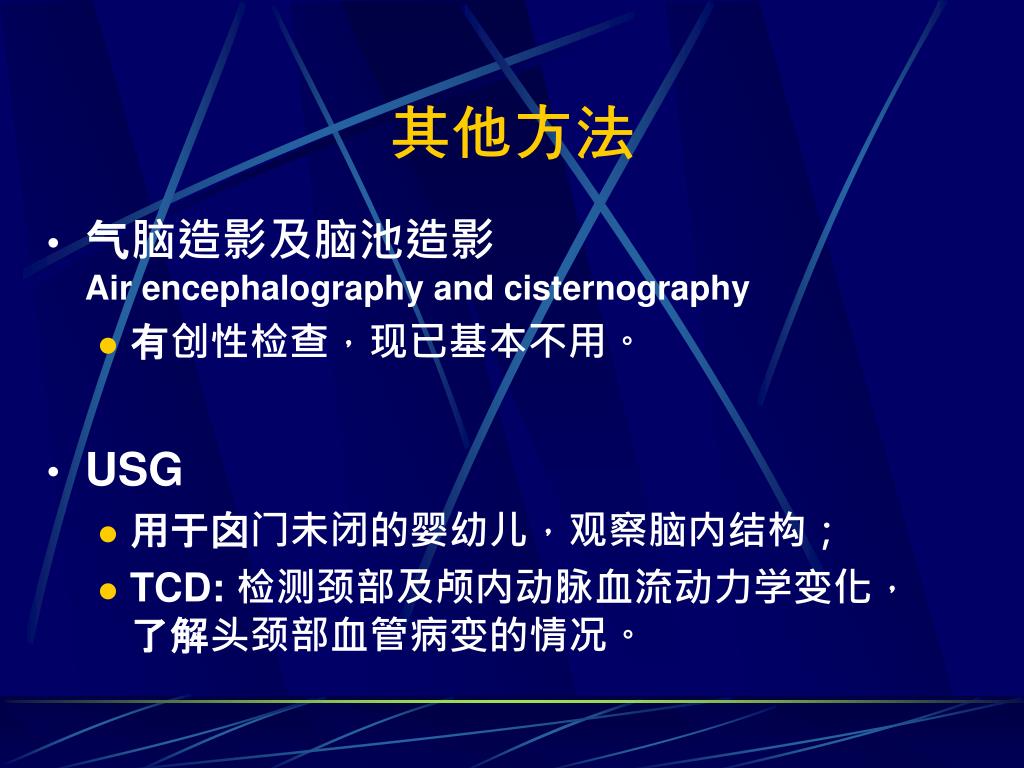

其他方法

  • 气脑造影及脑池造影 Air encephalography and cisternography

    • 有创性检查,现已基本不用。

  • USG

    • 用于囟门未闭的婴幼儿,观察脑内结构;

    • TCD: 检测颈部及颅内动脉血流动力学变化,了解头颈部血管病变的情况。


Part ii imaging features

Part II: imaging features中枢神经系统正常及异常影像学表现


4576734

MRI图像

T1加权像:

--看正常解剖---

脑脊液和房水是黑的

灰质比白质暗(就像真的)

T2加权像:

--看病理改变---

脑脊液和房水是白的

灰质比白质亮


4576734

骨皮质

骨髓质

脑膜

脑脊液

脑白质

脑灰质

血管

T1WI

低信号

高信号

低信号

低信号

高信号

等信号

流空信号

T2 WI

低信号

中高信号

低信号

高信号

等信号

中高信号

流空信号

颅脑正常的MRI信号


4576734

颅脑X线解剖简介


4576734

平片-正位像


4576734

平片-侧位像


4576734

CT- 颅底蝶鞍层面

蝶骨小翼

前床突

颞叶

脑桥

颞骨岩部

小脑半球

第四脑室

枕内隆凸


4576734

鞍上池层面

额窦

额叶

颞叶

鞍上池

小脑半球

脑桥

第四脑室


4576734

第三脑室层面

大脑镰

额叶

侧脑室前角

尾状核头部

外侧裂池

第三脑室

松果体钙化

四叠体池

枕叶


4576734

侧脑室体部层面

大脑镰

侧脑室

透明隔

大脑内静脉

脉络丛

枕叶

大脑镰


4576734

侧脑室上部层面

额叶

放射冠

尾状核体部

侧脑室

顶叶

大脑镰

枕叶


4576734

大脑皮质下部层面

额叶

半卵圆中心

顶叶

大脑镰


4576734

MRI解剖--经中央旁小叶上部层面

上矢状窦

中央沟

中央旁小叶

上矢状窦


4576734

MRI解剖--经中央旁小叶下部层面

额上回

中央前回

中央沟

中央后沟

顶内沟

顶枕沟


4576734

MRI解剖--经半卵圆中心层面

额上沟

额上回

中央沟

扣带沟

半卵圆

中心

扣带回

顶枕沟


4576734

MRI解剖--经胼胝体压部层面

中央前回

中央后回

扣带回

侧脑室前角

外侧裂

胼胝体压部

视辐射

距状沟前部


4576734

MRI解剖--经上丘和后连合层面

扣带回

胼胝体膝部

尾状核

内囊

颞上回

背侧丘脑

上丘

颞中回

小脑蚓


4576734

MRI解剖--经下丘和前连合层面

内囊前肢

壳核

颞上回

前连合

下丘

颞中回

颞下回

小脑蚓部

小脑半球


4576734

MRI解剖--经小脑上脚层面

额上回

额内侧回

额中回

额下回

嗅束沟

视束

杏仁核

海马

脑桥

第四脑室

小脑蚓部


4576734

MRI解剖--经垂体层面

眶回

直回

嗅束沟

钩回

垂体

三叉神经

面神经和

前庭蜗神经

脑桥

小脑

扁桃体

小脑半球


4576734

MRI解剖--经海绵窦层面

眶回

直回

蝶窦

颞叶

延髓

小脑半球

小脑扁桃体


Frontal view of ica injection

Frontal view of ICA injection

  • Cervical

  • Petrous

  • Laceral

  • Cavernous

  • Superclinoid

    • Clinoidal

    • Ophthalmic

    • Communicating


Lateral view of ica injection

Lateral view of ICA injection

  • Cervical

  • Petrous

  • Laceral

  • Cavernous

  • Superclinoid

    • Clinoidal

    • Ophthalmic

    • Communicating


Frontal view of vertebral injection

Frontal view of vertebral injection

Townes

Caldwell


Lateral view of vertebral injection

Lateral view of vertebral injection


Frontal view of venous phase

Frontal view of venous phase


Lateral view of venous phase

Lateral view of venous phase


4576734

CTA

  • 脑血管

    • 颈内动脉

      • 大脑中动脉

      • 大脑前动脉

    • 椎动脉

      • 大脑后动脉


4576734

MRA


4576734

MRA


4576734

解剖基础

  • 脑室系统

    • 侧脑室

      • 前角

      • 后角

      • 下角

    • 第三脑室

    • 中脑导水管

    • 第四脑室

  • 脑池的概念


4576734

脑脊液循环

室间孔

中脑水管

侧脑室

第三脑室

第四脑室

正中孔

外侧孔

上矢状窦

(硬脑膜窦)

蛛网膜颗粒

蛛网膜下隙


4576734

常见变异

  • 脑室系统

    • 第五脑室:透明隔间腔

    • 第六脑室:第五脑室向后延伸至穹隆柱之间

  • 大枕大池、蛛网膜囊肿及脉络膜裂囊肿

  • 生理性钙化

    • 松果体、脉络丛、苍白球、大脑镰等钙化

  • Willis环的变异


4576734

常见变异:第五、第六脑室

透明隔间腔

Vagae间腔


4576734

中枢神经系统基本病变影像表现


4576734

基本病变:X 线平片

  • 头颅大小异常

    • 头颅增大

    • 头颅变小

  • 颅骨骨质异常

    • 骨质破坏

    • 骨质增生

    • 颅骨骨折和骨缝分离

  • 颅压增高

  • 蝶鞍的吸收、增大和变形

  • 病理性钙化


Ct mri

基本病变:CT & MRI

  • CT 片上脑实质密度异常

    • 高密度: 钙化, 颅内出血 et al.

    • 等密度: 亚急性出血, 脑肿瘤 et al.

    • 低密度: 脑肿瘤, 囊肿, 脑梗死, 脑水肿 et al.

    • 混杂密度: 颅咽管瘤, 恶性胶质瘤, 畸胎瘤 et al.


4576734

低密度:不同时间的脑梗塞

高密度:脑出血


Ependymoma

混杂密度:室管膜瘤 ependymoma

19月小儿,头围增大、运动发育迟缓。


Ct mri1

T1WI

T2WI

常见疾病

低信号

高信号

脑肿瘤、转移瘤、脑梗塞、脑软化、脱髓鞘病变

低信号

低信号

动脉瘤、动静脉畸形、烟雾病、肿瘤内血管、钙化、骨化

高信号

高信号

亚急性期脑出血、肿瘤内出血、脂肪性病变

高信号

低信号

急性出血、黑色素瘤、肿瘤卒中

混杂信号

混杂信号

动脉瘤、动静脉畸形伴血栓、部分脑肿瘤

基本病变:CT & MRI

  • MR片上脑实质信号异常


4576734

听神经鞘瘤

T1低信号 T2高信号


Ct mri2

基本病变:CT & MRI

  • 病灶的强化类型

    • 均一强化:脑膜瘤、生殖细胞瘤 et al.

    • 环状强化:脑脓肿、转移瘤 et al.

    • 不均匀强化:血管畸形、恶性胶质瘤、炎症 et al.

    • 脑回状强化:脑梗死 et al.

  • 病灶的强化程度

    • 明显强化、中等强化、轻度强化、不强化


4576734

脑膜瘤 MRI


4576734

脑脓肿 CT 平扫及增强


4576734

转移瘤 MR增强


4576734

梗塞灶增强---脑回样增强


4576734

转移瘤来自结肠腺癌

环状增强

不均匀增强


Ct mri3

基本病变:CT & MRI

  • 脑水肿

    • 血管源性水肿 vasogenic edema

    • 细胞毒性水肿 cytotoxic edema

    • 间质性水肿 interstitial edema


4576734

血管源性水肿

细胞毒性水肿

间质性水肿

疾病

脑肿瘤、出血、创伤或炎症等。

急性期的缺血性脑血管病

脑积水

机制

当毛细血管内皮细胞受损,血脑屏障发生障碍时,或新生毛细血管未建立血脑屏障时,血管通透性增加,血液中富含蛋白质的血浆大量渗入细胞外间隙。

缺血数分钟后,神经细胞的ATP生成明显减少,细胞膜的ATP依赖性钠-钾泵异常,钠在细胞内潴留,细胞内渗透压升高,细胞外间隙的水分子进入细胞内,从而造成细胞肿胀,细胞外间隙狭窄。

脑积水造成脑室内压力升高,形成压力梯度,脑脊液透过室管膜进入脑室周围的白质内。

各型脑水肿的发生机制


4576734

分布

白质常较灰质更明显

血管源性水肿

累及灰质和白质

细胞毒性水肿

间质性水肿

侧脑室周围的脑白质,或三脑室周围。

CT

表现

脑白质密度降低,常呈“手指状”分布。

脑回增宽,脑沟变窄,脑实质密度无明显变化或轻度降低。

侧脑室周围条形、边缘光滑的低密度影。

MRI

表现

在T1WI上呈低信号,在T2WI上呈高信号。

脑沟变窄、脑回肿胀模糊,在FLAIR的T2WI上可见皮质异常信号。

T1WI呈略低信号,但略高于脑脊液信号,在T2WI呈较高信号。

DWI

不呈高信号,ADC值常高于正常脑组织

呈高信号,ADC值明显降低

不表现为高信号, ADC值常轻度升高

各型脑水肿的影像表现


4576734

血管源性水肿

T1WI T2WI DWI ADC map


4576734

细胞毒性水肿

T2WI DWI ADC map


4576734

基本病变:CT & MRI

  • 脑积水 hydrocephalus

    • 机制:

      • 脑脊液的分泌、循环和吸收任一环节障碍

    • 分类:

      • 交通性脑积水:四脑室出口以后通路受阻,脑膜病变常见

      • 正常脑压性脑积水:

      • 阻塞性脑积水(非交通性脑积水):四脑室出口以前任何部位发生阻塞,最常见


4576734

脑脊液循环

室间孔

中脑水管

侧脑室

第三脑室

第四脑室

正中孔

外侧孔

上矢状窦

(硬脑膜窦)

蛛网膜颗粒

蛛网膜下隙


4576734

脑积水

  • Axial T2WI

  • 三脑室、双侧侧脑室明显积水扩张


4576734

基本病变:CT & MRI

  • 占位效应 space occupying effect

    • 机制:

      • 肿瘤、出血等占位组织对周围结构的压迫推移

    • 常见表现:

      • 中线结构移位、

      • 脑室及脑池移位、脑沟狭窄闭塞等

      • 脑实质受压,水肿


4576734

占位效应

高血压性

颅内血肿


4576734

基本病变:CT & MRI

  • 颅内压升高

    • 侧卧位脑脊液压力超过2kpa

  • 脑疝形成 herniation

    • 机制:

      • 升高的颅内压引起脑组织移位、脑室变形,使部分脑组织嵌入颅脑内的分隔和颅骨孔道。

    • 常见类型:

      • 大脑镰下疝(扣带回疝)

      • 小脑天幕疝(海马钩回疝)

      • 枕骨大孔疝(小脑扁桃体疝)


4576734

枕骨大孔疝(小脑扁桃体疝)


4576734

CT & MRI基本病变:

  • 颅内出血 hemorrhage

    • 机制:

      • 高血压、动脉瘤、肿瘤性、出血性脑梗塞、外伤性

    • 影像学方法优选:

      • CT是脑出血的主要检查手段,尤其在超急性和急性期

      • MRI

        • 显示后颅窝、脑干血肿更好

        • 与血肿期龄密切相关


4576734

高血压性脑出血--破入侧脑室


4576734

脑出血MR信号演变

  • 超急性期(<24小时)-------红细胞内氧合血红蛋白--等T1、等T2

  • 急性期(1-3天)------------红细胞内去氧血红蛋白--略长T1、长T2

  • 亚急性期早期(3-7天)---红细胞内正铁血红蛋白--短T1、短T2

  • 亚急性期晚期(7-14天)--红细胞外正铁血红蛋白--短T1、长T2

  • 慢性期(>14天)------------氧化铁和含铁血黄素

  • - -中心等T1、长T2, 周边略长T1、短T2


4576734

基本病变:CT & MRI

  • 铁沉积 iron accumulation

    • 生理性铁沉积

      • 神经核团:苍白球、齿状核等

    • 病理性铁沉积

      • 脑皮层:早老性痴呆

      • 壳核、苍白球:帕金森病等


4576734

基本病变:CT & MRI

  • 脱髓鞘 demyelination

    • 病因和分类:

      • 原发性

        • 正常髓鞘的脱髓鞘疾病:多发性硬化等

        • 髓鞘形成不良性:脑白质营养不良等

      • 继发性:

        • 轴突变性

    • 影像表现:

      • 病变常位于侧脑室旁、皮层下及脑干

      • CT:低密度区

      • MRI: 在T1WI上等或稍长信号;T2WI 上高信号


4576734

脱髓鞘性疾病-多发性硬化

M30, 左眼视物模糊,双腿麻木刺痛、蹒跚步态


4576734

基本病变:CT & MRI

  • 脑萎缩 brain atrophy

    • 各种原因引起的脑组织缩小,并继发脑室和蛛网膜下腔扩大

    • 影像表现:

      • 脑沟宽度大于5mm,脑池增宽,脑室扩大
