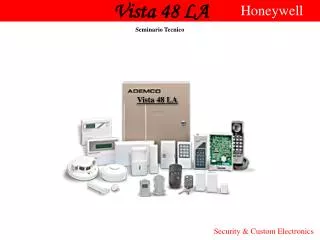

  1. Vista 48 LA Vista 48 LA Seminario Tecnico Honeywell Security & Custom Electronics

  2. Vista 48 LA Características. Generalidades El nuevo panel de control Vista 48LA incorpora la tecnología mas avanzada en su potente microprocesador. La programación puede realizarse a través de los teclados compatibles con el panel o remotamente por medio del uso del software compassdownloader, además de poder armar desarmar, bypass, etc. Remotamente, la programación es cargada en una memoria EEPROM. Honeywell Security & Custom Electronics

  3. Vista 48 LA Características. Algunas características básicas del panel vista 48D son: 48 Zonas en Total. 8 Zonas Básicas alambricas. 7 pueden ser dobladas,o doble balanceadas. 3 particiones independientes,una puede ser seleccionada como área común. 48 códigos de usuario,cada uno con niveles asignables de autoridad (Amago,solo activa,etc). - Compatible con la serie 5800 (Hasta 40 Zonas). 254 eventos en memoria. Monitor de línea telefónica. Soporta hasta 16 relevadores y/o módulos de X10(PLC) Honeywell Security & Custom Electronics

  4. Vista 48 LA Características. Ventanas de tiempo para armado y desarmado. Agendas Hora/Día para usuarios. 2 salidas de voltaje en la tarjeta principal totalmente programables. Un máximo de 32 calendarios,8 definidos por el instalador y 24 definidas por el usuario final. Cada partición tiene su propio calendario de Armado/ Desarmado. Comunicaciones. DTMF o Pulso Formatos. ADEMCO Contac ID ADEMCO 4+2 Express ETC Honeywell Security & Custom Electronics

  5. Vista 48 LA CONEXIONES Conexiones. Honeywell Security & Custom Electronics

  6. Vista 48 LA Conexiones. 1 2 16.5- 25 VA Mínimo Transformador Honeywell Security & Custom Electronics

  7. Vista 48 LA Conexiones. 3 4 Honeywell 3 . Salida de Sirena Positivo 4 . Salida de Sirena Negativo Security & Custom Electronics

  8. Vista 48 LA Conexiones. 4 5 Honeywell + - SalidaAuxiliar de Poder. 10.5VDC a 13.8VDC, 600mA maximo. Security & Custom Electronics

  9. Vista 48 LA Conexiones. ECP 4 5 6 7 DISPOSITIVOS PERIFERICOS. - + D IN D OUT Honeywell Terminal 4: Alimentación - Terminal 5: Alimentación + Terminal 6: Datos IN Terminal 7: Datos OUT Security & Custom Electronics

  10. Vista 48 LA Conexiones. Un Máximo de 08 Teclados y el primer teclado debe encontrarse En la dirección 16. Los teclados pueden ser de LCD (6128 RF,6148,etc.) o Alfanuméricos (6139SP). Honeywell Alfanumérico LCD Security & Custom Electronics

  11. Vista 48 LA Conexiones. Terminales 08 a la 20 pertenecen al grupo de zonas de la UNO a la zona OCHO. 8 9 18 19 20 Honeywell Zona 08 Zona 01 Terminales 13,16,19 Común para las Zonas,3,4,5,6,7,8. Security & Custom Electronics

  12. Vista 48 LA Conexiones. TERMINALES TELEFÓNICAS 21 22 23 24 Honeywell 23& 24 - Cia. Telefónica. 21 & 22 - Tels. Locales. Security & Custom Electronics

  13. Vista 48 LA Conexiones. 25 Honeywell TIERRA FISICA Security & Custom Electronics

  14. Vista 48 LA Programación. CONTACTO CON PROGRAMACION... Honeywell Security & Custom Electronics

  15. Vista 48 LA Programación. 1.- Direccione Dispositivos Periféricos. Una Vez alimentado el sistema presionar 1 y 3 al mismo tiempo,el teclado desplegara la dirección actual,en el Vista 48 D el primer teclado debe estar en la dirección 16. ADDRESS 31 ADDRESS 16 Honeywell Dirección Actual Nueva Dirección Security & Custom Electronics

  16. Vista 48 LA Programación. • 2.-Entre a Programación. • Una vez Alimentado el panel tenemos dos opciones para ingresar a programación. • Una vez alimentado el panel tenemos 50 segundos para presionar * y # al mismo tiempo y esto nos enviara a la localidad 20. • Si pasan los 50 segundos podemos ingresar a programación con el código de instalador mas 800 y también esto nos enviara a la localidad 20. (Código de instalador 4112 + 800) Honeywell Cod. Instalador 20 Nota: para Ingresar Datos en una localidad presionamos el “ * ” Para ver datos en una localidad presionamos el “ # “ Security & Custom Electronics

  17. Vista 48 LA Programación. 3.- Regrese el panel a valores de fabrica. Ingrese * 97 y el panel emitirá 3 Beep`s. 4.- Programe las opciones Globales. Menú *56 Programación de Zonas. *57 Programación de taclas de Función. *79 Programación de Salidas ( X10 o Releí). *80 Programación de Salidas.(Acción). *81 Programación de Listas de Zona. *82 Programación Alfanumérica. 5.- Salga de Programación *99 o *98. Cuando salimos de programación con * 99 se puede ingresar a programación con el código de instalador + 800 [ 4112 + 800]. Cuando salimos de programación con * 98 solo podemos ingresar a programación con * # Honeywell Security & Custom Electronics

  18. Vista 48 LA Opciones de Programacion Programación. Honeywell Security & Custom Electronics

  19. Vista 48 LA [4112] [ 1,1,1 ] P1 P1 P2 P2 P3 P3 [ 0, 0] [ 1,1,1 ] [ 00,00,00 ] Programación. *20 Código de Instalador Ingrese un código de 4 Dígitos *21 Conexión Rápida. 0= No 1= Si *22 Opciones RF. *23 Anulación Rápida (Forzada) 0= No 1 = Si *24 Código de casa RF Honeywell Security & Custom Electronics

  20. Vista 48 LA ? Programación. *25 Impedir/permitir Conexión. Si selecciona impedir el sistema no podrá ser conectado si Existe un fallo. *26 Aviso por Zona. 0= No 1= Si (Seleccionar de lista de zonas) *27 Código de casa X-10 0=A; 1=B ; 2= C ETC. *28 Seleccionar Idioma. 0= Ingles ; 1 = Español ; 2 = Italiano ; 3 = Portugués. *29 Salida Contac ID ECP para ACM. 0= No ; 1= Usar Salida Contac ID [ 0,0 ] [ 0 ] [ 0 ] Honeywell [ 0 ] [ 0 ] Security & Custom Electronics

  21. Vista 48 LA P1 P2 P3 Programación. [ 0 ] *30 Partición 3 es Común. 0= No ; 1 = Si. *31 Alarmas Múltiples. 0 = Si ; 1 = No ,solo una Alarma por periodo de Armado. *32 Sonido ilimitado de incendio. 0 = No ; 1 = Si sonido Ilimitado. *33 Tiempo de Sirena. 0 = Ninguno ; 1= 1 Minh ; 2= 2Min ; 3 = 3 min ; 4 = 8 min ; 5 = 16 min. *34 Tiempo de Salida. 00 a 96 = 00 ; 97 = 120 seg. [ 0 ] [ 0 ] [ 0 ] Honeywell [ 60,60,60 ] Security & Custom Electronics

  22. Vista 48 LA P1 P1 P1 P1 P2 P2 P2 P2 P3 P3 P3 P3 Programación. *35 Tiempo de Entrada 1. 00 0 96 = 00 a 96 Segundos respectivamente 97 = 120 seg. ; 98 = 180 seg. ; 99 = 240 seg. *36 Tiempo de Entrada 2. 00 0 96 = 00 a 96 Segundos respectivamente 97 = 120 seg. ; 98 = 180 seg. ; 99 = 240 seg. *37 Aviso Audible Salida. 0 = No ; 1 = Si *38 Confirmación de Conexión. El primer digito de cata partición selecciona ,si Conexión desde teclados cableados generara un sonido. El segundo digito de cada partición selecciona,si La conexión desde dispositivos RF generara un sonido,con la Sirena. *39 Estado previo al volver la alimentación. 0 = no,desarmado ; 1 = si, el estado previo. [ 30,30,30 ] [ 30,30,30 ] [ 0,0,0 ] Honeywell [ 1 ] Security & Custom Electronics

  23. Vista 48 LA Programación. *40 Código de acceso a Centralita. Introducir hasta 6 Dígitos, si introduce menos de 6 dígitos Salir pulsando [*],para borrar pulsar *40* *41 Numero Telefónico Primario. Introducir hasta 30 Dígitos, para borrar pulse *41* *42 Numero Telefónico Secundario. Introducir hasta 30 Dígitos, para borrar pulse *41* *43 Numero Abonado Primario (part. 1) *44 Numero Abonado Secundario (part.1). Dependiendo del formato de comunicación ingrese, un máximo de 10 Dígitos. Honeywell Security & Custom Electronics

  24. Vista 48 LA [ 3] [ 7,7 ] [ 0 ] Programación. *45 Numero de abonado Primario (part. 2) *46 Numero de abonado Secundario (part.2) *47 Selección del tipo de Marcación. Si C.R.A No esta en línea Satélite: 0 = Pulsos ; 1= Tonos ; Si C.R.A Esta en línea Satélite: 2= Pulsos ; 3 = Tonos. *48 Formato de Comunicación. 5 = CID Usando Abonado de 10 Dígitos. 6 = 4 + 2 Express. 7 = CID Usando Abonado de 4 Dígitos. # + 11 = Robofon Contac ID. *49 Informe Dividido/Dual 0 = No. 1 = Alarmas, restabl....cancel. Prim. Otros Secundario. ETC. Ver tabla manual de instalación. Honeywell Security & Custom Electronics

  25. Vista 48 LA [ 0 ] [ 0 ] Programación. *50 Retardo de Comunicación alarma (Robo). 0 = Ninguno ; 1 = 15 Seg. , 2 0 30 seg. ; 3 = 45 seg. *51 Numero de Abonado Primario (Part. 3 ) *52 Numero de Abonado Secundario (Part.3) *53 SESCOA/ radionics. 0 = Radionics ; 1 = SESCOA (solo Informes) *54Retardo de Señales Dinámicas. Retardo seleccionable entre 0 y 255seg,en incrementos de 15seg. 0 = Sin retardo. [ 1 ] Honeywell Security & Custom Electronics

  26. Vista 48 LA P1 P2 P3 [ 0,0,0 ] Programación. *55 Prioridad de Señales Dinámicas. 0 = Común.Primario Primero ; 1 = ECP Contac ID Primero. *59 Código de informe error de salida. *60 Código de informe Avería. *61 Código de informe Anulación. *62 Código de informe perdida C.A. *63Codigo de informe Baja Batería. *64 Código de informe Prueba ( TEST). Usar Modo de Calendario para programar informe de prueba periódicos. *65 Código de informe Desconexión [ 0 ] [ 0 ] [ 0,0 ] [ 0,0 ] [ 0,0 ] Honeywell [ 0,0 ] [ 0,0 ] Security & Custom Electronics

  27. Vista 48 LA Programación. *66 Código informe Conexión Total / Parcial. *67 Cod.InformeB.Batería Transmisores RF. *68Codigo de Informe de Cancelación. *69 Códigos de Restablecimientos. *70 Cod. Informe Restablec. Alarma. *71 Cod. Informe Restablec.Avería. *72 Cod. Informe Restablec.Anulación. *73 Cod.InformeRestablec. C.A. P1 P2 P3 Honeywell [ 0 ] Security & Custom Electronics

  28. Vista 48 LA Programación. *74 Cod. Informe Restablec. Baja batería. *75 Cod.Informe Restabl. Baja batería RF. *76 Cod.Informe Restablec. Prueba (TEST) *77 Mes de Cambio a Horario de Verano. *78 Fin de Semana Horario Verano. *84 Conexión Parcial Automática. *85 Temporizador Verificación Zona Cruce. *86 Mensaje Cancelación en Pantalla. [ 3 ][10] [ 5 ][5] Honeywell [ 0 ] [ 0 ] [ 0 ] Security & Custom Electronics

  29. Vista 48 LA [ 0 ] [ 0 ] [ 0,0 ] [ 15 ] [ 0 ] [ 0,0 ] Programación. *87 Tiempo de retardo Fallo Misceláneo. ( Para Tipo De Zona Configurable) *88 Opciones de Salida. 0 = Todas las Zonas de Intrusión deben de estar Intactas. 1 = Todas los Zonas de Intrusión excepto las de ruta de salida (Lista de Zona 12). *89 Cod. Informe Registro Eventos Lleno. *90 Habilitar Registro de Eventos. 0 = No ; 1 = Alarma/Rest ; # 15 para seleccionar todo. *91 Opciones Varias. 0 = Ninguno ; 4 = Verif. Audible Alarmas. *92 Supervisión de línea Telefónica. 0 = No ; Honeywell Security & Custom Electronics

  30. Vista 48 LA [ 15 ] P1 P2 P3 [ 0,0,0 ] Programación. *93 Contador de Alarmas. 0 = Informes Ilimitado ; 1= 1 Par de informes ; 2 = 2 pares de inf. *94 Numero Telefónico del Módem de PC. Introducir hasta 20 dígitos,para borrar *94* *95 Contador de Rings para Bidireccional. 0 = Desactiva el Bidireccional. #15 Anula maquina contestadora. *160 Numero Teléfono Busca (pager 1) Introducir hasta 20 dígitos,para borrar *160* *161 Caracteres Busca 1 (pager) Introducir los caracteres del prefijo hasta 16 dígitos. *162 Opciones Informe Busca 1 Para cada partición Seleccionar. 0 = No enviar ; 1 = Desc./Conexiones ETC. [0] Honeywell Security & Custom Electronics

  31. Vista 48 LA P1 P1 P2 P2 P3 P3 [ 0,0,0 ] Programación. *163 Numero Teléfono Busca 2 Introducir hasta 20 Dígitos,para borrar pulse *163* *164 Caracteres Busca 2 (pager) Introducir los caracteres del prefijo, hasta 16 Dígitos. *165 Opciones Informe Busca 2 Para cada partición Seleccionar. 0 = No enviar ; 1 = Desc./Conexiones ETC. *166 Numero Teléfono Busca 3 Introducir hasta 20 Dígitos,para borrar pulse *166* *167 Caracteres Busca 3 Introducir los caracteres del prefijo, hasta 16 Dígitos. *168 Opciones Informe Busca 3 Para cada partición Seleccionar. 0 = No enviar ; 1 = Desc./Conexiones ETC. [ 0,0,0 ] Honeywell Security & Custom Electronics

  32. Vista 48 LA Programación. [3] *169 Retardo de Busca para Alarmas. 0 = Ninguno ; 1 = 1min ; 2 = 2min , 3 = 3min. *173 Opciones Informes RF. 0 = Ninguno ; 1 = Tamper RF ; 2 = Transmisores tipo botón envía B.Batería 3 = Tamper RF ,y llaves RF Transmiten B.Batería. *175 Opciones Antisabotaje (Tamper) Digito 1 0 = Protección Anti sabotaje estándar ; 1 = Detectar tamper Zona Anuladas 2 = Detectar tamper en modo de Prueba ; 3 = Ambas (1 y 2). 2do Digito 0 = todos los usuarios pueden borrar un tamper ; 1 = solo el instalador. *176 Opciones de Sirena. Digito 1 0 = sirena exterior ; 1 = sirena exterior invertida. 2 = sirena interior ; 3 = sirena interior invertida. *177 Duración Dispositivos 1,2 Usado en modo Menú *80,Ver tabla manual de Instalación. [3] [0,0] Honeywell [0,0] [0,0] Security & Custom Electronics

  33. Vista 48 LA Programación. *178 Supervisión RF y RF Jam 0 = Supervisión RF y detección de Jam ; 1= Transm. Fallo de sup 2 = Transm. RF Jam Como Alarma ; 3 = 1 y 2 *180 Limitar Anulación de Zonas. 0 = N0 ; 1 = 1-7 Numero de Anulaciones Permitido en cada partición. *181 Frecuencia C.A. 50/60 Hercios (Reloj) 0 = 60Hz Cristal como respaldo ; 1 = 50Hz cristal como respaldo 2 = Cristal primario,60Hz para X-10 ; 3 = Cristal Primario 50Hz X-10 *182 Día Cambio Horario de Verano. 0 = Activar el domingo por la mañana ; 1 = Activar Sábado por la mañana ; 2 = Activar Viernes por la Mañana *183Formato Fecha/Hora. 0 = 12 Horas/MM DD AA ; 1 = 12 Horas/DD MM AA 2 = 24 Horas/MM DD AA ; 3 = 24 Horas/ DD MM AA [0] [0] [1] Honeywell [0] [3] Security & Custom Electronics

  34. Vista 48 LA Programación. *185 Opciones de permisos Bidireccional 0 = Todo Permitido ; 1 = No permitir visualizar Cod. Usuario. 2 = no permitir comandos ni descarga ; 3 = no permitir cod. Usuario Ni comandos si el sistema esta armado. *186 Opciones de Pantalla. Digito 1 Bloquear primera Alarma en pantalla. Digito 2 Apagar pantalla(excepto perdida de C.A. *187 Repetir Zumbador en Salida Aux.(Trig.) 0 = Ningún Sonido ; 1 = Repetir Consola 1 ; 2 = Repetir Consola 2 5 = Repetir Consola 5 ; 6 = Repetir Consola 6. *188 Opciones Antisabotaje Consola. Digito 1 Bloqueo consola 0 = No ; 1 = Si Bloqueo 15 Min. Digito 2 Supervisión y Detección [0] [0,0] Honeywell [0] [0,0] Security & Custom Electronics

  35. Vista 48 D [0,0] [0,0] Partición 1y2 Part. Sonido Programación. *189 Abilitar dispositivo AUI 1 Y 2 *190 Consola 2 Dirección 17. Partición : 0 = Consola inhabilitada ; 1-3 = No Partición. Sonido: 1 = Suprimir pitidos Conex y descon, E/S ; 2 = Suprimir Solo Pitidos. 3 = Suprimir pitidos conex. y descon E/S y modo Aviso. *191 Consola 3 Dirección 18. *192 Consola 4 Dirección 19. *193 Consola 5 Dirección 20. *194 Consola 6 Dirección 21. *195 Consola 7 Dirección 22. *196 Consola 8 Dirección 23. [0,0] [0,0] [0,0] Honeywell [0,0] [0,0] [0,0] [0,0] Security & Custom Electronics

  36. Vista 48 LA Programación. *197 Intervalo Mensaje Tiempo de Salida 0 = Sin Intervalo ; 1-5 = Segundos entre en refresco de Pantalla *198 Mostrar numero de Partición 0 = no ; 1 = si ( Mostrar Numero de Partición) *199 Mensaje Fallo ECP 0 = Mensaje 3 Dígitos , 1 = Mensaje Prefijado de 2 Dígitos [0] [0] [0] Honeywell Security & Custom Electronics

  37. Vista 48 LA Es Muy Sencillo Programación. Honeywell Security & Custom Electronics

  38. Vista 48 LA Programación. Honeywell PROGRAMACION DE ZONAS.... Security & Custom Electronics

  39. Vista 48 LA Programación. Programación Zonas Cableadas (HW) Programar Zonas es muy Sencillo, para esto seguiremos los siguientes pasos. Dirijámonos a programación de Zonas *56. Presione la opción deseada,para continuar presione “*”. Ingrese el Numero de Zona a Programar. (01-48). Pantalla de Resumen,en esta pantalla se muestra las características actuales de esta Zona. Confirmar? 0 = NO 1= SI Honeywell Intro Nr Zona (00 = Fin ) 00 Zn TZ P CR In L 01 01 1 10 HW 1 Security & Custom Electronics

  40. Vista 48 LA Introducir Tipo de Zona deseado Refiérase tabla en manual de Instalación. Ej: 01 Entrada/Salida Introduce la partición para esta Zona. 1-3 (* para continuar). Ingrese el código de reporte para esta Zona,el cual consiste de dos dígitos Hexadecimales y a su vez cada uno se compone de dos dígitos numéricos. Esta pantalla aparece solo para Zonas . ( 02-08) 0= RFL ; 1= NC ; 2=NA ; 3= Zona Doblada. (ZB) 4= Zona Doble Balanceo (DB) 01 Tipo de Zona Entrada/Salida 01 01 Partición 1 Cod Receptora 1st 01 2nd 00 10 01 Tipo Cableado 0 Programación. Programación Zonas Cableadas (HW) Honeywell Security & Custom Electronics

  41. Vista 48 LA 02 Tiempo Resp. 1 Esta pantalla aparece solo para Zonas Cableadas básicas (02- 08) . 0=10mSg; 1=400mSg; 2=700mSg;3=1.2 Seg. Pantalla de Resumen, esta pantalla muestra la configuración de la Zona. Si quiere programar los descriptores de Zonas introducir 1 (SI) y refiérase al menú *82. Una vez ingresados los descriptores,precione * para continuar y esto nos llevara a la siguiente Zona. Zn TZ P CR In L 01 01 1 10 HW 1 Programar Alpha? 0 = N0 , 1= SI 0 Programación. Programación Zonas Cableadas (HW) Honeywell Security & Custom Electronics

  42. Vista 48 LA Presione la opción deseada,para continuar presione “*”. Ingrese el Numero de Zona a Programar.(10-48 o 16 –48 en caso de se utilizo duplicación de Zonas). Pantalla de Resumen,en esta pantalla se muestra las características actuales de esta Zona. Confirmar? 0 = NO 1= SI Intro Nr Zona (00 = Fin ) 00 Zn TZ P CR In L 01 01 1 10 HW 1 Programación. Programación Zonas Inalámbricas (RF) Programar Zonas Inalámbricas (RF) es muy Sencillo, para esto seguiremos los siguientes pasos. Dirijámonos a programación de Zonas *56. Honeywell Security & Custom Electronics

  43. Vista 48 LA Introducir Tipo de Zona deseado Refiérase tabla en manual de Instalación. Ej: 01 Entrada/Salida Introduce la partición para esta Zona. 1-3 (* para continuar). Ingrese el código de reporte para esta Zona,el cual consiste de dos dígitos Hexadecimales y a su vez cada uno se compone de dos dígitos numéricos. Esta pantalla aparece solo para Zonas (10-48 0 16-48 si se usaron Zonas dobles. 2= (Zona de expansor Cableado); 3= RF Supervisado; 4= RF No Supervisado; 5= RF Tipo Botón 01 Tipo de Zona Entrada/Salida 01 01 Partición 1 Cod Receptora 1st 01 2nd 00 10 01 Tipo Sensor Transm. RF 1 Programación. Programación Zonas Inalámbricas (RF) Honeywell Security & Custom Electronics

  44. Vista 48 LA Programación. Programación Zonas Inalámbricas (RF) Introducir el Numero de Serie del Transmisor. Algunos Transmisores cuentan con varios lazos como un 5804 presione * para pasar al Loop “L” Active el Sensor para confirmar. Si el Numero de serie/lazo Transmitido no es igual,aparecerá una pantalla mostrando lo introducido y lo recibido. Pantalla de Resumen,aparece como queda configurada esa Zona. 01 Poner NrS L A XXX-XXXX 1 Tx para comfirm * para omitir Entd A 022-4063 1 Rcvd A 022-4063 1 Honeywell Zn TZ P CR In L 01 01 1 10 HW 1 Security & Custom Electronics

  45. Vista 48 LA Si quiere programar los descriptores de Zonas introducir 1 (SI) y refiérase al menú *82. Una vez ingresados los descriptores,presione * para continuar y esto nos llevara a la siguiente Zona. Si introdujo 0 ( No) En la Pantalla mostrara. Intro Nr ,para la siguiente Zona. Una Vez programadas todas las Zonas, Introducir 00 para salir. Prog. Alpha? 0 = NO , 1= SI 0 Intro Nr Zona, (00 = Fin.) 10 Programación. Programación Zonas Inalámbricas (RF) Honeywell Security & Custom Electronics

  46. Vista 48 LA Así de Sencillo se programan las Zonas, Cableadas e Inalámbricas (HW y RF). Programación. Honeywell Security & Custom Electronics

  47. Vista 48 LA Programación. Programacion Teclas de Funcion. Honeywell Security & Custom Electronics

  48. Vista 48 LA Programación. Teclas de Función. En el panel Vista 48D es posible Programar,4 teclas para que realicen una tarea específica dentro de nuestro sistema . Como por ejemplo Una conexión total, activación de un reley/X10,etc. A B C D Honeywell Security & Custom Electronics

  49. Vista 48 LA Pulsar la tecla de función deseada A-D. Una tecla programada como de función ya no estará disponible para ser utilizada por el usuario final como tecla macro o de pánico. 1= tecla de función Activa para partición 1. 2= tecla de función Activa para partición 2. 3= tecla de función Activa para partición 3. Introducir la función deseada para esta tecla. Ver siguiente tabla. Tecla para Prog. 0 = Salir 0 Partición. 1 Función Tcl “A” Zona 95 00 Programación. Programar Teclas de Función es muy Sencillo, para esto seguiremos los siguientes pasos.Dirijámonos a programación de Teclas de Función *57. Honeywell Security & Custom Electronics

  50. Vista 48 LA Programación. Introducir la función deseada para esta tecla. 00= Si selecciona A = Zona 95 ( 1 *) Si selecciona B = Zona 99( * #) Si selecciona C = Zona 96 (3 # ) Si selecciona D = Busca un solo Botón. 01 = Busca un solo Botón ( envía un mensaje 999-9999 al busca) 02= Mostrar la Hora 03= Conexión Total (transmite informes como usuario 00) 04= Conexión parcial (transmite informes como usuario 00) 05= Conexión Noche-Parcial (transmite informes como usuario 00) 06= Conexión escalonada.(Conexión Parcial,Luego Noche-Parcial,luego Total) 07= Comando Equipo de Salida. 08= Prueba de Comunicaciones. 09-12 = Teclas Macros. Honeywell Security & Custom Electronics
