Presentation Transcript

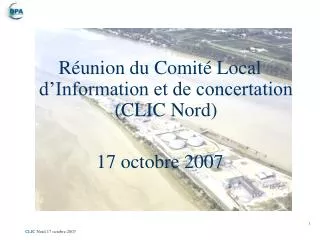

R union du comit local d information et de concertation clic nord 17 octobre 2007

Réunion du Comité Local d’Information et de concertation (CLIC Nord)

17 octobre 2007

CLIC Nord 17 octobre 2007


Activit s de dpa

Activités de DPA

  • Société concessionnaire du Port Autonome de Bordeaux avec obligation de Service Public

  • Activité : Stockage d’hydrocarbures liquides

  • pour livraisons dans le Grand Sud-Ouest

  • Capacités de stockage opérées:

    • Dépôt DPA Bassens :280 000 m3 (dépôt d’expédition)

    • Dépôt DPA Bayon :120 000 m3

    • Dépôt SPBA Ambès:520 000 m3 (dépôt « nourrice »)

    • Pipeline reliant les 3 sites

  • Mode de réception : essentiellement bateaux

  • Modes d’expédition : essentiellement camions citernes

  • mais aussi expédition par bateau de pétrole brut

  • Volumes transités 2006: environ 3 millions de m3

  • Effectif : 50 personnes

  • CLIC Nord 17 octobre 2007


    Infrastructures exploit es par dpa

    Infrastructures exploitées par DPA

    3 dépôts pétroliers = capacités 920.000 m3

    + 2 pipelines = longueur 18 km

    SPBA AMBES

    DPA BASSENS

    DPA BAYON

    Appontement P511

    Appontement P517

    Appontement P512

    CLIC Nord 17 octobre 2007


    Les docks des petroles d ambes d p t de bayon

    Les DOCKS des PETROLES d’ AMBESdépôt de BAYON

    CLIC Nord 17 octobre 2007


    Historique activit du site de bayon

    historique & activité du site de BAYON

    • Capacité de stockage: 120 000 m3 – 27 réservoirs

    • Activité de chargement 2006 : environ 200 000 t

    • Classement SEVESO II au titre des ICPE

    • Historique :

    • 1934 : création du site à coté de la raffinerie ELF (ex CALTEX)

    • 1985 : rachat de 4 réservoirs (encuvement 4) à la fermeture de la raffinerie

    • 1998 : réorganisation des cuvettes 1 & 2 (activité DRT)

    • 2006 : rachat, contrôle et remise en activité du pipeline BAYON-AMBES

    • 2006 : remise en activité de la cuvette 4

    • Produits stockés :

      • hydrocarbures : Pétrole lampant -Gazole -Fioul lourd

      • Essences DRT (papeterie…) – Tall oil

      • Engrais liquide

      • Huiles (coprah, palme)

  • Modes de réception / chargement : maritime / routier / fer / oléoduc

  • CLIC Nord 17 octobre 2007


    Les principales zones

    Les principales zones

    Eka

    Surface du site : 8 hectares

    Horaires d’ouverture :semaine 5H00 / 18H00

    Effectif : 5 personnes

    Stockages

    Appontement

    Pipeline

    Postes de chargement camions

    Poste de chargement wagons

    CLIC Nord 17 octobre 2007


    Risques li s l activit

    Incendie

    Feu de cuvette – Feu de réservoir – wagon – camion…

    Explosion (réservoir, UVCE)

    Pollution

    Fuite ou rupture de bacs ou de canalisation – défaillance navire

    Boil Over

    (fioul lourd)

    Risques liés à l’activité

    CLIC Nord 17 octobre 2007


    Zones de dangers flux thermiques explosions

    Zones de dangers Flux thermiques & Explosions

    CLIC Nord 17 octobre 2007


    Zones de dangers boil over

    Zones de dangers / Boil over

    Nouveaux périmètres

    Anciens périmètres

    CLIC Nord 17 octobre 2007


    Moyens techniques de pr vention des risques incendie explosion

    Moyens techniques de prévention des risques incendie & explosion

    • Prévention des ATEX (atmosphères explosives)

      • Étude relative à la prévention des explosions

      • Écrans flottants dans les réservoirs d’essences pour limiter les vapeurs d’hydrocarbures

        Prévention des sources d’inflammation :

      • Détecteurs d’hydrocarbures (liquides & gazeux)

      • Utilisation de matériel ATEX

      • Utilisation de vêtements anti-statiques

      • Equipotentialité des équipements

  • Prévention des effets des explosions :

    • Évents anti-surpression sur les réservoirs à toit fixe

    • Matériel incendie fixe

    • Réservoirs frangibles

  • CLIC Nord 17 octobre 2007


    Moyens techniques de pr vention des risques de pollution

    Moyens techniques de prévention des risques depollution

    • Prévention des débordements (atmosphères explosives)

      • Détection des sur-remplissages : alarme de niveau redondante avec asservissement d’arrêt du transfert ou « stop pumping »

      • Stockage des produits polluants sur rétentions

  • Prévention des pollutions :

    • Collecte et traitement de tous les effluents

    • Bassin de confinement

    • Clapet / vanne à sécurité positive sur réservoir

    • Tuyauteries protégées (revêtement, protection cathodiques…)

    • Système de déconnection rapide sur appontement

  • CLIC Nord 17 octobre 2007


    Mesures organisationnelles de pr vention des risques

    Mesures organisationnelles de prévention des risques

    • Politique de maintenance préventive des équipements et réservoirs

    • Procédures d’exploitation et de gestion des modifications

      • Étude des risques avant projet / Intégration du retour d’expérience

    • Plan de prévention et système d’autorisation de travaux

    • Mise en sécurité des installations en cas d’orage, tempête

    • Consignes et signalisation

    • Formations et habilitations des personnels et de entreprises extérieurs

      • Formation aux situations d’urgences (incendie, pollution) des exploitants avec exercices et recyclages

      • Formation des chauffeurs aux spécificités des sites de DPA

      • Accueil Sécurité des entreprises extérieures par DPA et habilitation aux risques pétrochimiques

      • Sélection des entreprises suivant un référentiel sécurité (GEHSE – MASE)

    CLIC Nord 17 octobre 2007


    Moyens et politique d intervention pour la lutte contre un sinistre

    Moyens et politique d’intervention pour la lutte contre un sinistre

    • Autonomie

      Indépendance énergétique (groupe électrogène)

      Indépendance des ressources en eau et émulseur

      Redondance des moyens de pompage (eau et émulseur)

    • Rapidité d’intervention

      Stratégie d’extinction

      Politique d’automatisation des scénarii incendie

      • Déclenchement à distance (pupitre de commande)

      • Déclenchement de scénario par téléphone

        Importante réserve d’émulseur (>45m3)

        Réserve de dispersant

        Convention d’assistance en cas de pollution sur l’eau (Lamanage, FOST…)

        Moyens fixes : déversoirs à mousse, chambres à mousse,canons mobiles,couronnes de refroidissement des bacs,poteaux incendie

    CLIC Nord 17 octobre 2007


    Principales r alisations 2007

    Principales réalisations 2007

    ENVIRONNEMENT (env. 770 k€)

    • Construction d’un confinement des eaux incendie / orage…

    • Centralisation du point de rejet des effluents

    • Modernisation du système de traitement des rejets

    • Mise en place d’un système de déconnection rapide sur l’appontement

    • Mise en place d’un « stop pumping » sur l’appontement

    • Modernisation de la chaufferie (économies d’énergie)

      SURETE (env. 170 K€)

    • Renforcement des clôtures et de l’éclairage

    • Renforcement du gardiennage

    • Renforcement de la vidéosurveillance

    CLIC Nord 17 octobre 2007


    Principales r alisations 20071

    Principales réalisations 2007

    SECURITE & GESTION DE CRISE (2,7 M€)

    • Poursuite de l’automatisation de la défense incendie du dépôt

    • Création d’une nouvelle pomperie incendie sur l’appontement P519

    • Création d’un nouveau stockage d’émulseur avec pomperie

    • Protection des accès et du site EKA par rideau d’eau

    • Mise en autonomie électrique du dépôt par groupe électrogène

    • Imperméabilisation de la cuvette 4

    • Mise en place d’évents anti surpression

    • Diffusion des plaquettes d’information sur les risques (dépôt et pipeline)

    • Mise en place d’une équipe spécialisée « appontement »

    • Mise en place d’une sirène PPI

    • Asservissement des arrêts de pompage sur détection « niveau haut »

    CLIC Nord 17 octobre 2007


    Principales tudes 2007

    Principales études 2007

    ETUDES (env. 150 K€)

    • Étude des conséquence d’une surverse (rupture de réservoir)

    • Étude de rationalisation des installations pour diminuer le risque de surverse

    • Mise à jour de l’étude de dangers (fin 2007) – intégration PPRT

    • Mise à jour du dossier d’étude des risques ATEX

    • Réalisation d’un dossier d’étude des risques sismiques sur les réservoirs

    • Réalisation d’un dossier d’étude de frangibilité des réservoirs avec les constructeurs

    • Mise à jour des documents de gestion de crise (POI)

    CLIC Nord 17 octobre 2007


    Principaux projets s curit en 2008 pluri annuel de 4 5 m

    Principaux projets Sécurité en 2008(pluri-annuel de 4 à 5 M€)

    • Travaux d’amélioration de la résistance des rétentions

    • Modernisation de la DCI

      (poursuite de l’automatisation, moyens fixes …)

    • Système de diffusion rapide de l’alerte par téléphone / SMS….

    • Mise à jour de l’étude de sécurité du pipeline et du PSI

      (suivant arrêté multifluides du 4 août 2006)

    • Mise à jour de la plaquette d’information sur les risques

      (diminution des zones de risques)

    • Installation d’une détection des fuites de fiouls lourds

    • Poursuite de l’imperméabilisation des cuvettes

    CLIC Nord 17 octobre 2007
