E-Num簡介與基礎入門 吳欣蒨 中華民國九十三年十一月四日 國立中興大學 計算機及資訊網路中心
Agenda • E-Num簡介 • 台灣E-num發展現況 • Demo • 實作 • 結論
E-NUM簡介 • E-Num背景簡介 • E-Num的運作原理 • 國際相關的組織
E-Num背景簡介(1) • E-Num是架構在網路上既有之DNS機制上，將一個傳統E.164電話號碼，對映成一個網路上的DomainName,由Domain Name向具有E-Num資料的DNS伺服器查詢，得到該電話號碼相關的服務。 資料來源:SIP/ENUM Forum Taiwan

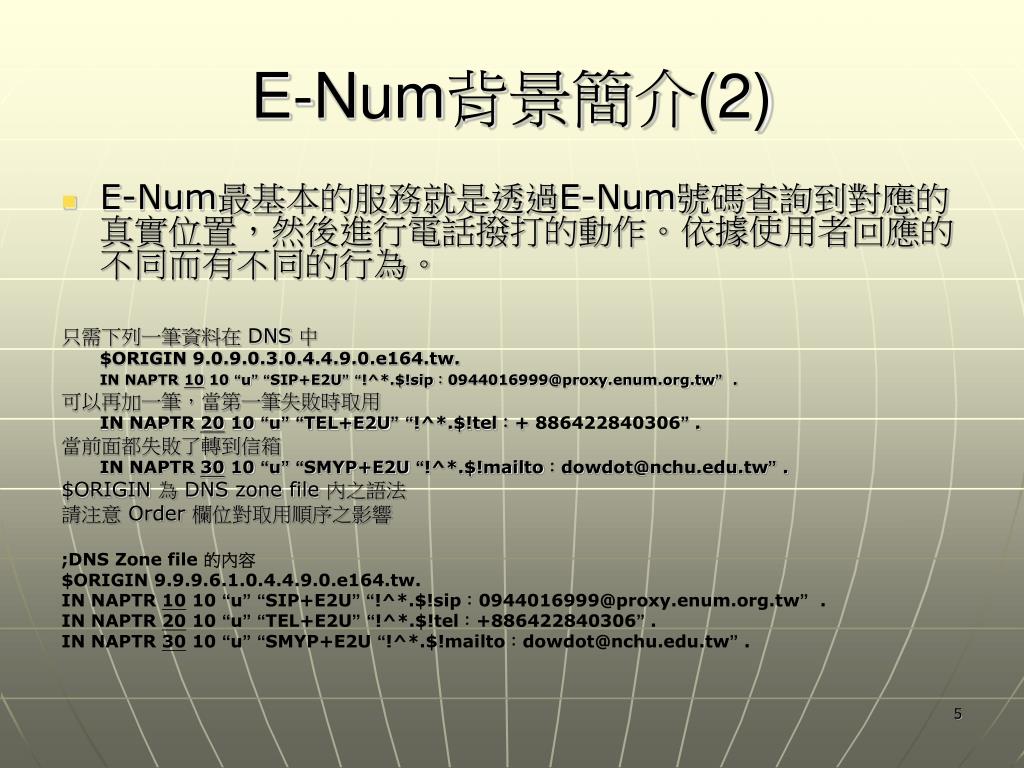

E-Num背景簡介(2) • E-Num最基本的服務就是透過E-Num號碼查詢到對應的真實位置，然後進行電話撥打的動作。依據使用者回應的不同而有不同的行為。 只需下列一筆資料在 DNS 中 $ORIGIN 9.0.9.0.3.0.4.4.9.0.e164.tw. IN NAPTR 10 10 “u”“SIP+E2U”“!^*.$!sip：0944016999@proxy.enum.org.tw” . 可以再加一筆，當第一筆失敗時取用 IN NAPTR 20 10 “u”“TEL+E2U”“!^*.$!tel：+ 886422840306” . 當前面都失敗了轉到信箱 IN NAPTR 30 10 “u”“SMYP+E2U “!^*.$!mailto：dowdot@nchu.edu.tw” . $ORIGIN 為 DNS zone file 內之語法 請注意 Order 欄位對取用順序之影響 ;DNS Zone file 的內容 $ORIGIN 9.9.9.6.1.0.4.4.9.0.e164.tw. IN NAPTR 10 10 “u”“SIP+E2U”“!^*.$!sip：0944016999@proxy.enum.org.tw” . IN NAPTR 20 10 “u”“TEL+E2U”“!^*.$!tel：+886422840306” . IN NAPTR 30 10 “u”“SMYP+E2U “!^*.$!mailto：dowdot@nchu.edu.tw” .

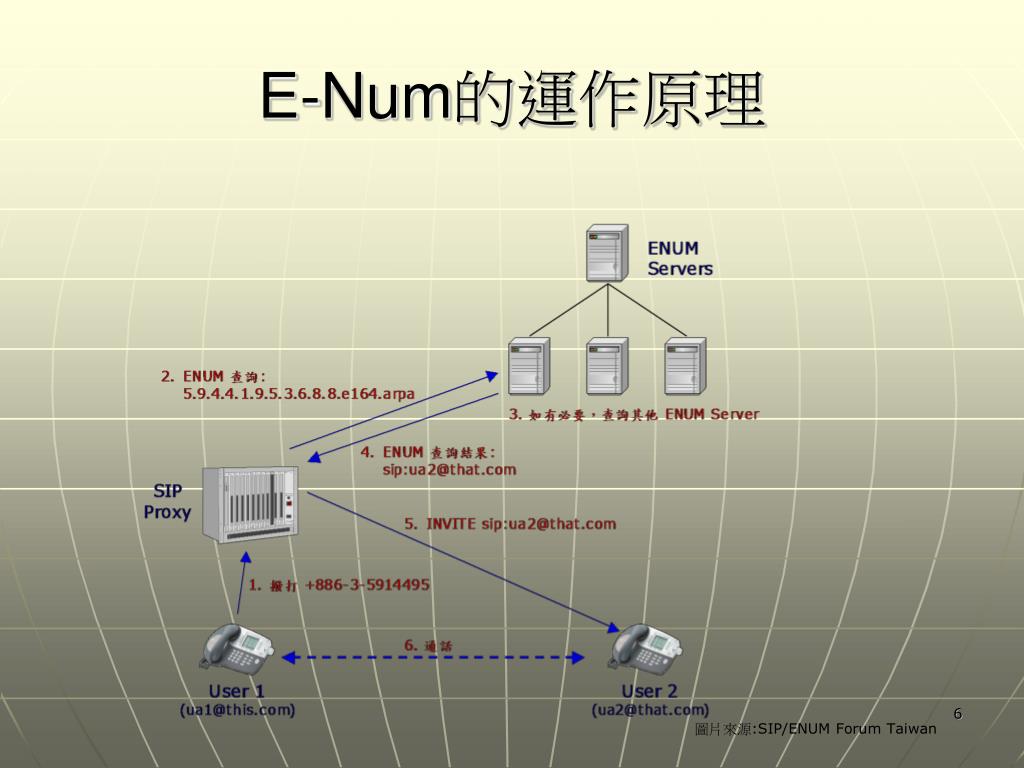

E-Num的運作原理 圖片來源:SIP/ENUM Forum Taiwan
國際相關的組織 • ITU-T負責審核國碼的使用權，一經核定後，就可註冊於IANA (Internet Assigned Numbers Authority) 管理的DNS中。與ENUM相關的「e164.arpa」網域是由RIPE NCC負責管控。
ENUM相關資源 • Ripe Ncc--ENUM e164.arpa 管理單位國際電信聯盟 • IETF ENUM相關標準介紹與討論 • Session Initiation Protocal • 中國大陸ENUM網站 • 韓國ENUM網站 • 北美ENUM促進會網站 • 日本ENUM網站

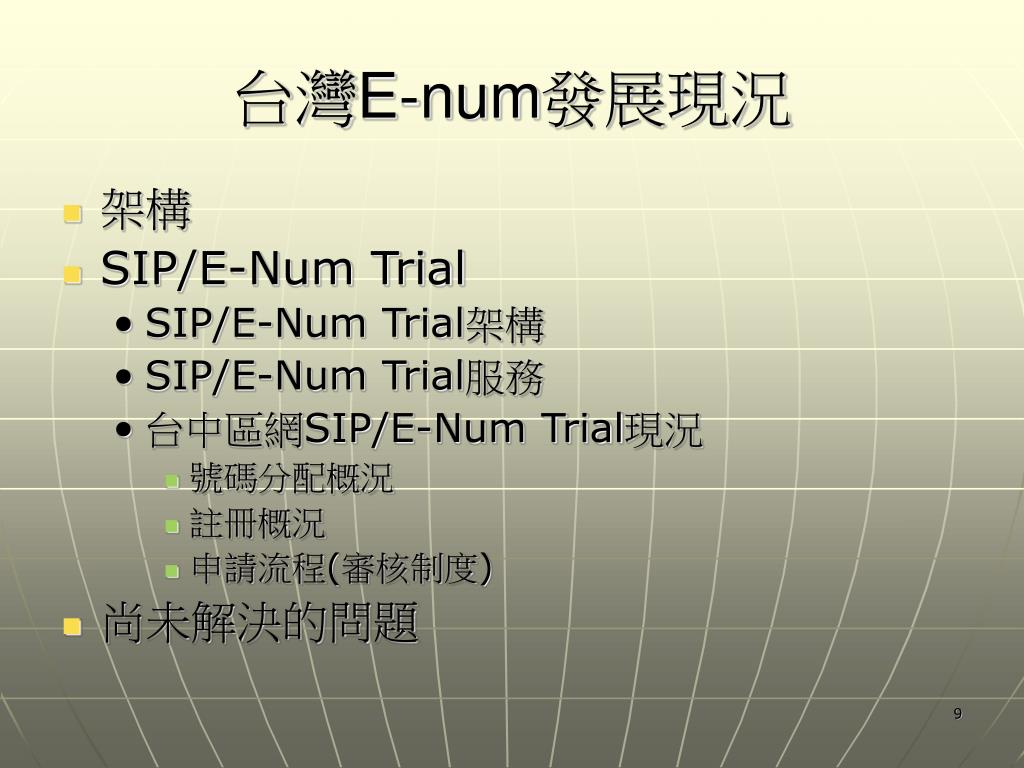

台灣E-num發展現況 • 架構 • SIP/E-Num Trial • SIP/E-Num Trial架構 • SIP/E-Num Trial服務 • 台中區網SIP/E-Num Trial現況 • 號碼分配概況 • 註冊概況 • 申請流程(審核制度) • 尚未解決的問題
架構 • 為階層式(Tiererd)架構，其中: • Tier0:e164.arpa Zone(為RIPE-NCC所管理的) • Tier1:6.8.8.e164.arpa Zone(TWNIC) • Tier2:為NAPTR所儲存的DNS

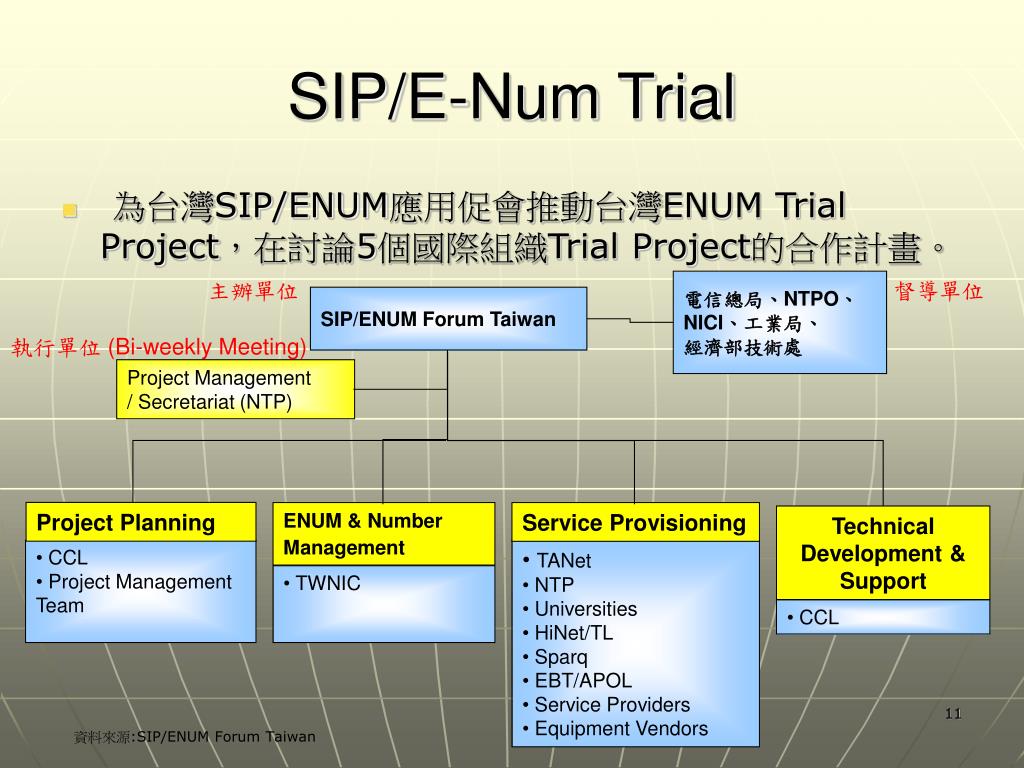

SIP/E-Num Trial • 為台灣SIP/ENUM應用促會推動台灣ENUM Trial Project，在討論5個國際組織Trial Project的合作計畫。 主辦單位 電信總局、NTPO、NICI、工業局、經濟部技術處 督導單位 SIP/ENUM Forum Taiwan 執行單位 (Bi-weekly Meeting) Project Management / Secretariat (NTP) Project Planning ENUM & Number Management Service Provisioning Technical Development & Support • CCL • Project Management Team • TANet • NTP • Universities • HiNet/TL • Sparq • EBT/APOL • Service Providers • Equipment Vendors • TWNIC • CCL 資料來源:SIP/ENUM Forum Taiwan

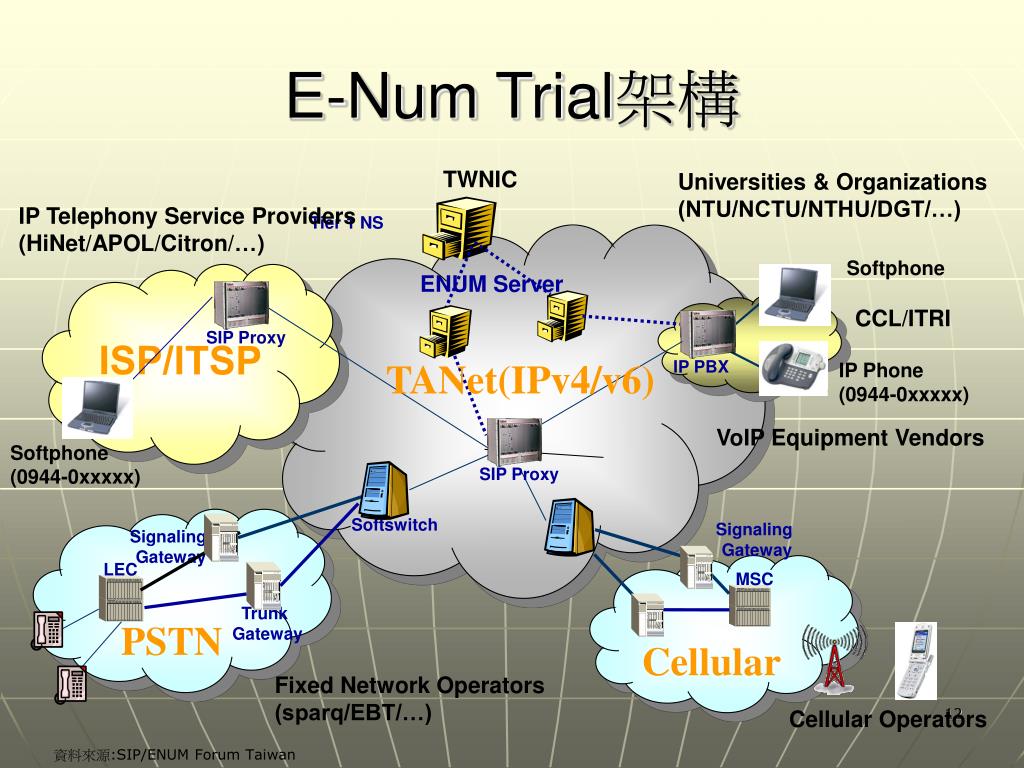

Softswitch SIP Proxy SIP Proxy IP PBX E-Num Trial架構 TWNIC Universities & Organizations (NTU/NCTU/NTHU/DGT/…) IP Telephony Service Providers (HiNet/APOL/Citron/…) Tier 1 NS Softphone ISP/ITSP ENUM Server CCL/ITRI TANet(IPv4/v6) IP Phone (0944-0xxxxx) VoIP Equipment Vendors Softphone (0944-0xxxxx) Signaling Gateway Signaling Gateway LEC MSC Trunk Gateway PSTN Cellular Fixed Network Operators (sparq/EBT/…) Cellular Operators 資料來源:SIP/ENUM Forum Taiwan
E-Num Trial服務 • pc to pc (SIP/ENUM PCA to SIP/ENUM PCA ) • pc to PSTN • pc to cell phone

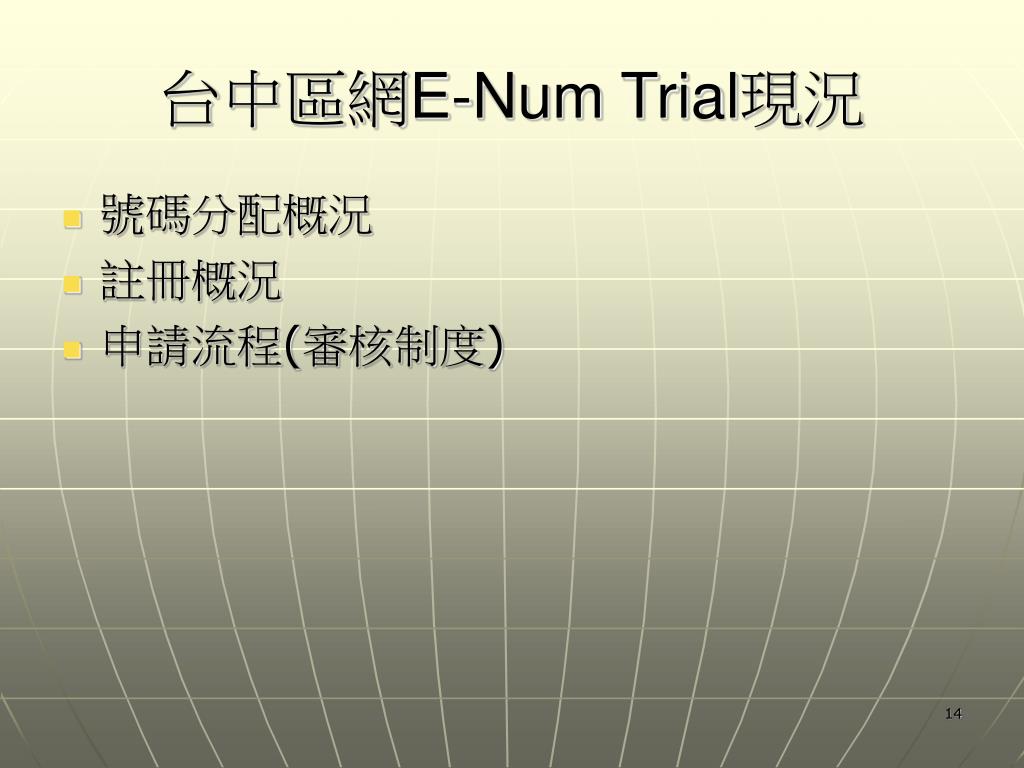

台中區網E-Num Trial現況 • 號碼分配概況 • 註冊概況 • 申請流程(審核制度)
號碼分配概況 • 計6000個號碼提供下游連接學校申請 • 0944-016000~0944-016999 • 0944-095000~0944-095999 • 0944-096000~0944-096999 • 0944-097000~0944-097999 • 0944-098000~0944-098999 • 0944-099000~0944-099999

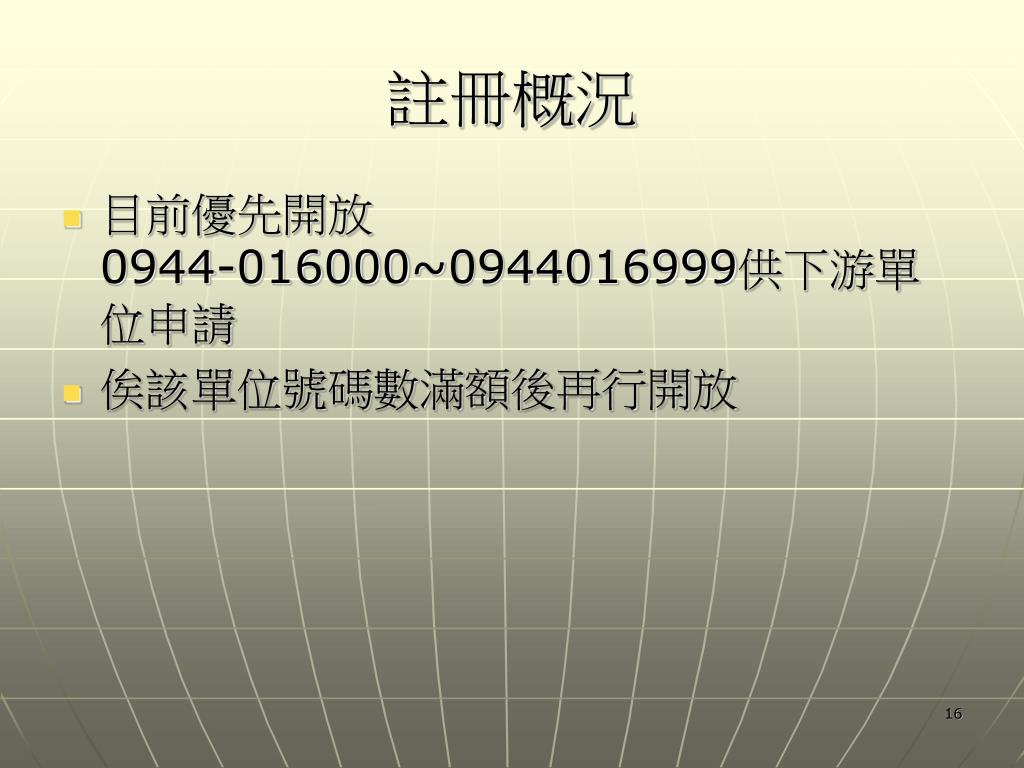

註冊概況 • 目前優先開放0944-016000~0944016999供下游單位申請 • 俟該單位號碼數滿額後再行開放
申請流程(審核制度) http://service.enum.org.tw 使用者申請帳號 不同意 號碼管理者進行審核 傳送不同意E-mail 同意 寄發啟用E-mail及密碼 下載軟體進行使用

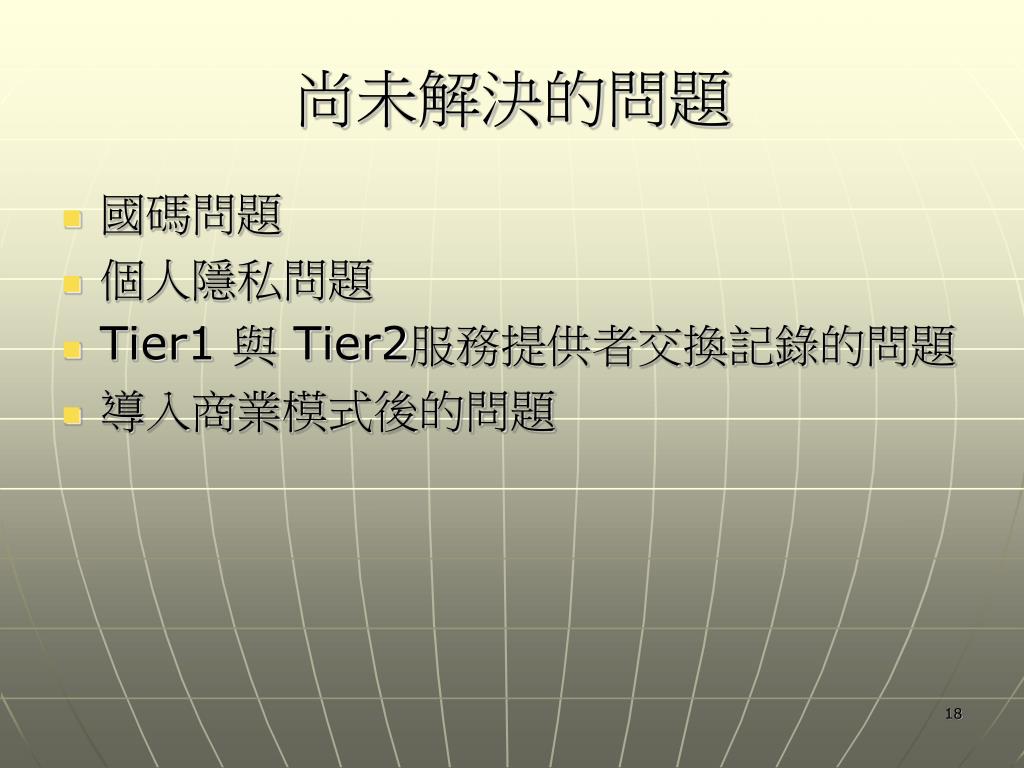

尚未解決的問題 • 國碼問題 • 個人隱私問題 • Tier1 與 Tier2服務提供者交換記錄的問題 • 導入商業模式後的問題

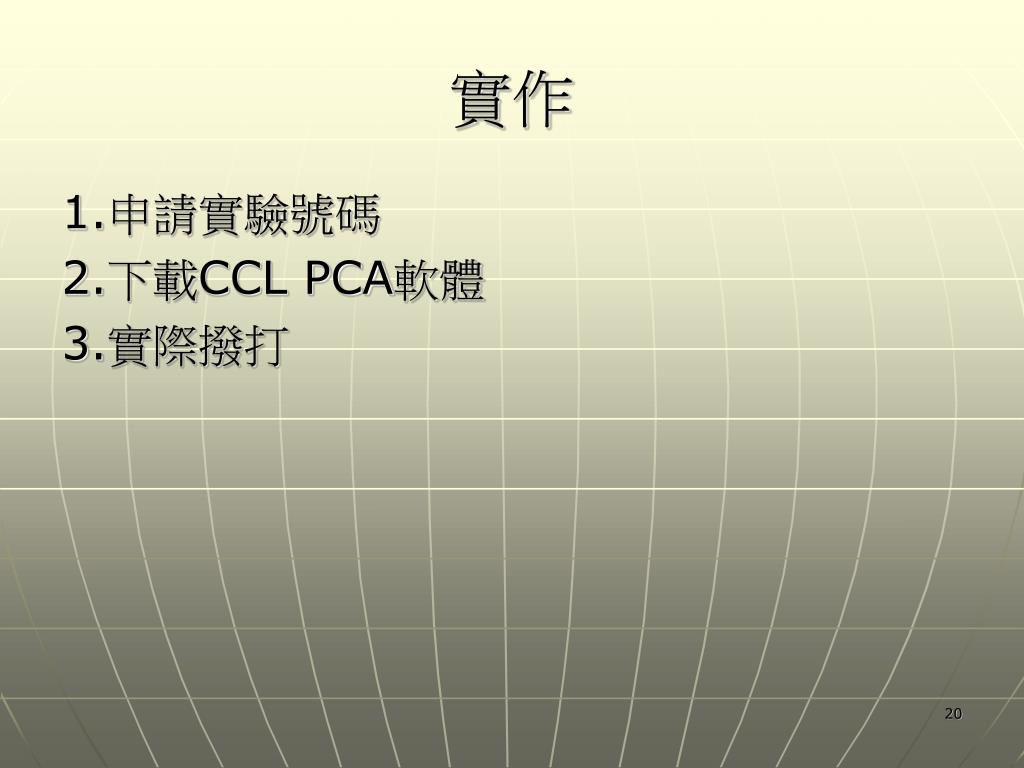

實作 1.申請實驗號碼 2.下載CCL PCA軟體 3.實際撥打
