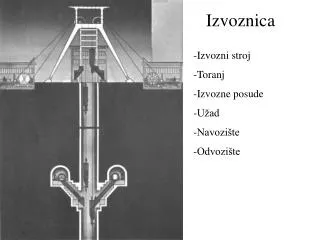

  1. Izvoznica • Izvozni stroj • Toranj • Izvozne posude • Užad • Navozište • Odvozište

  2. Izvozni stroj s bubnjevima • Pogonski elektromotor (izmjenični ili istosmjerni) • Reduktor • Bubnjevi (kotač trenja) • Kočnice • Uređaj za kontrolu upravljanje i regulaciju

  3. Izvozni stroj s kotačem trenja • Prijenos sile samo pomoću trenja • samo jedno uže (ne može se skraćivati + donje uže zbog uravnoteženja sustava – statičko uravnoteženje • Jednostavniji, lakši i jeftiniji nego bubnjevi • Na vrh izvoznog tornja • Umjesto jednog debljeg, više tanjih užeta – veća sigurnost, manji promjer kotača, veće dubine izvoza

  4. Izvozni stroj sa stožastim bubnjevima • Duboke jame (1000 – 1200 m) i teška izvozna užad • Konstantan potrebni pogonski moment pomoću različitih promjera namatanja – dinamičko uravnoteženje • Fmax· rmin=Fmin· rmax

  5. Bobina • -plosnato uže – jedan red, mnogo slojeva • Dinamičko uravnoteženje • veliki konačni promjer kod dubljeg okna

  6. Kočnice • Manevarska (radna) i sigurnosna • Radna – čeljusna (pneumatski), disk-kočnica (hidraulički) • Sigurnosna – čeljusna (uteg), disk-kočnica (opruge)

  7. Čeljusna kočnica • Kočni vijenac • kočne čeljusti • Kočničko polužje • Kočnički cilindar (radni i sigurnosni) • Uteg ili opruga • Inertnost, zračnost, trošenje čeljusti – zamjenjuju se disk kočnicama

  8. Disk kočnica • Kočni vijenac je zamijenjen diskom a čeljusti kliještima • Kočna sila se ostvaruje oprugom a regulira hidrauličkim cilindrom • Ujedno je i sigurnosna

  9. Izvozni toranj • Pogonski i sigurnosni zadaci • Visina ovisi o: visini odvozišta, slobodnoj visini, konstrukcijskih zahtijeva (koloture, izvozni stroj) • Oblik i konstrukcija ovisi o: materijalu i načinu gradnje, kapacitetu, životnom vijeku, smještaju izvoznog stroja i broju izvoznica u oknu • Sigurnost protiv prevrtanja

  10. Rešetkasti izvozni toranj • Za kraći životni vijek • Drvene grede ili čelični profili • Lako prebacivanje na neko drugo okno

  11. Armirano betonski toranj - Izvozno postrojenje u tornju – čvršća konstrukcija

  12. Toranj s kosim podupiračem - Postrojenje na tlu pokraj tornja – podupirač (kosnik) na strani postrojenja

  13. Projektiranje izvoznog tornja • Veličine potrebne za projektiranje izvoznog tornja: • Toranj za jedno ili dva izvozna postrojenja • Izvozni stroj u tornju ili sa strane • Presjek okna – dimenzije i oblik • Dispozicija izvoznih posuda u tom presjeku i njihove dimenzije • Masa posuda • Broj i masa izvoznih užeta • Raspored, dimenzije i mase užetnih koturova • Uporaba hvataljki na posudama ili bez njih • Vrste vodilica i smještaj u oknu i posebice u tornju • Visina i broj odvozišta • Brzina izvoza materijala i ljudi

  14. Visina tornja • Visina tornja je definirana zbrojem: • - visine odvozišta • - i slobodne visine koja je jednaka zbroju: • Visine izvozne posude sa spojnim priborom • Visine pretjerivanja (Propisi – 1,5 * brzina izvoza, >3 m pri prijevozu ljudi, višeetažni koševi = 10 m) • ¼ promjera užetnog kotura (ako su na istoj visini) • Razmaku koturova (ako su na različitim razinama • Visine od 1 metar od visine odvozišta

  15. Izvozne posude • To je element izvoznice kojim se sve izvlači odnosno spušta u jamu • -Vrste izvoznih posuda: Vjedra, Koševi, Skipovi, Skipokoševi • S gornje strane imaju uređaj za zavješenje (spojni pribor, hvataljke) • Za vođenje vodilicama – krute ušice ili elastično pričvršćeni kotači

  16. Vjedro • Najjednostavnija, okrugla izvozna posuda • Koristi se samo kod dubljenja okna • Iznimno, kod malih pogona i male dubine za izvoz

  17. Koševi • Čelična rešetkasta konstrukcija • Jednoetažni (slika lijevo) i višetažni (slika desno) • Prevoze se vagoneti i ljudi (po potrebi i sav drugi materijal) • Najpogodnije posude gdje nema specijaliziranih okana • Nedostatak: masa vagoneta (naročito kod dubokih jama)

  18. Skipovi -otvor za punjenje gore i otvor za pražnjenje sa zatvaračem na donjem dijelu - veliki kapacitet -povoljniji odnos vlastite mase i nosivosti (nema vagoneta) – bolje za dublje jame -kontinuirani transport u rudniku – skipovi -problem – prijevoz ljudi i ostalih materijala

  19. Skipokoševi -rješenje kod jama koje nemaju više specijaliziranih okana -nedostatak – povećanje vlastite mase

  20. Izvozna okna -Oblik presjeka okna: četvrtasta (plitka), okrugla (najčešći oblik) i elipsasta (rijetko) -okno može služiti i za dvije a rjeđe i više izvoznica

  21. Oprema okna -vodilice (vođice) -poprečnice -priključni mostovi -sjedaljke (više se ne koriste)

  22. Vodilice -zadaća – voditi izvozne posude pri gibanju duž okna -moraju osigurati mirno kretanje -krute vodilice (drvene ili metalne) -savitljive vodilice (užetne – zatvoreno uže - rijetko) -proširenje vodilica u tornju (bočno) i na dnu okna (čelno) – u slučaju nesreće!

  23. Priključni mostovi -koš ostaje slobodno visjeti na užetu -kraći komad kolosijeka -premoštenje razlika u visini od 20 do 25° -prednost kod višeetažnih koševa

  24. Poprečnice • Drvene ili metalne grede • Horizontalno ugrađene u krug okna • Ugrađuju se na jednolikim razmacima po dužini okna u oplatu ili stijenu okna • Okomito na njih se ugrađuju vodilice • One su nosač vodilica

  25. Navozište i odvozište za koševe -kolosiječne brane -pridrživači i ugurivači vagoneta

  26. Ugurivači vagoneta

  27. Navozište i odvozište za skipove -jamski bunker -dozator -odvozište na površini – pražnjenje skipa kroz dno – posebni uređaj

  28. Izvozni dijagram brzina - vrijeme Trapezni dijagram a – b konstantno ubrzanje b – c konstantna brzina c – d konstantno usporenje • Male dubine – trokutni dijagram • G – težina izvozne posude • Q – težina korisnog tereta • q – težina jednog metra užeta

  29. Izvozni dijagram sila - vrijeme Neuravnotežen sustav Uravnotežen sustav

  30. Izvozni dijagram snaga - vrijeme

  31. Koepeova izvoznica Fp – sila na strani punog koša Fs – sila na strani praznog koša m – koeficijent trenja uže – koepe kotur a – kut obuhvata užeta oko koepe kotura Lijevi dio – sila koja uzrokuje klizanje, desni dio - sila koja sprečava klizanje Ako je lijevi dio manji od desnog – omogućeno dizanje punog koša Koeficijent sigurnosti - s ≥ 1,2 m=0,25 (0,45) a=p do 1,3 p
