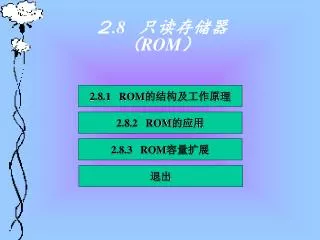

  1. ２.8 只读存储器（ROM） 2.8.1 ROM的结构及工作原理 2.8.2 ROM的应用 2.8.3 ROM容量扩展 退出

  2. 存储器的分类 RAM：在工作时既能从中读出（取出）信息，又能随时写入（存入）信息，但断电后所存信息消失。 ROM：在工作时只能从中读出信息，不能写入信息，且断电后其所存信息在仍能保持。 ROM的分类 掩膜ROM：不能改写。 PROM：只能改写一次。 EPROM：可以改写多次。

  3. 2.8.1 ROM的结构及工作原理 1、ROM的电路结构 存储矩阵 地址译码器 地址输入 输出缓冲器 数据输出 三态 控制

  4. 存储单元地址 2.8.1 ROM的结构及工作原理 2、ROM的结构 存储容量＝字线数×位线数＝2n×b（位）

  5. 2、ROM的工作原理 4×4位ROM 地址译码器 存储体

  6. 存储内容

  7. D3=1 D2=0 D1=1 D0=1 A1=0A0=0 W0=1 W1=0 W2=0 W3=0

  8. D3=0 D2=1 D1=0 D0=1 A1=0A0=1 W0=0 W1=1 W2=0 W3=0

  9. D3=1 D2=1 D1=0 D0=0 A1=1A0=0 W0=0 W1=0 W2=1 W3=0

  10. D3=0 D2=1 D1=1 D0=1 A1=1A0=1 W0=0 W1=0 W2=0 W3=1

  11. ROM的简化画法 或阵列可编程 与阵列固定 存储体实现了有关最小项的或运算 地址译码器产生了输入变量的全部最小项 连接 断开

  12. 2.8.2 ROM的应用 1、用ROM实现组合逻辑函数 逻辑表达式 按A、B、C、D排列变量，并将Y1、Y2扩展成为4变量的逻辑函数。 1 1 真值表或最小项表达式

  13. 2 2 选择ROM，画阵列图

  14. 2、用ROM作函数运算表 用ROM构成能实现函数y＝x2的运算表电路。 例 设x的取值范围为0～15的正整数，则对应的是4位二进制正整数，用B＝B3B2B1B0表示。根据y＝x2可算出y的最大值是152＝225，可以用8位二进制数Y＝Y7Y6Y5Y4Y3Y2Y1Y0表示。由此可列出Y＝B2即y＝x2的真值表。

  15. 真值表

  16. 逻辑表达式

  17. 阵列图

  18. 3、用ROM作字符发生器电路 用ROM存储字符Z

  19. OE为输出使能端，OE=0时允许输出；OE=1时，输出被禁止，ROM输出端为高阻态。OE为输出使能端，OE=0时允许输出；OE=1时，输出被禁止，ROM输出端为高阻态。 CS为片选端，CS=0时，ROM工作；CS=1时，ROM停止工作，且输出为高阻态（不论OE为何值）。 2.8.3 ROM的容量扩展 EPROM芯片２７２５６ 正常使用时，VCC=5V，VPP=5V。编程时，VPP=25V。

  20. 1、位扩展（字长的扩展） 用两片27256扩展成32k×16位EPROM 地址线及控制线分别并联 输出一个作为高8位，另一个作为低8位

  21. 高位地址A15、A16作为2线-4线译码器的输入信号，经译码后产生的4个输出信号分别接到4个芯片的CS端高位地址A15、A16作为2线-4线译码器的输入信号，经译码后产生的4个输出信号分别接到4个芯片的CS端 OE端、输出线及地址线分别并联 2、字扩展（字数扩展，地址码扩展） 用4片27256扩展成4×32k×16位EPROM

  22. 本节小结 　　只读存储器在存入数据以后，不能用简单的方法更改，即在工作时它的存储内容是固定不变的，只能从中读出信息，不能写入信息，并且其所存储的信息在断电后仍能保持，常用于存放固定的信息。 ROM由地址译码器和存储体两部分构成。地址译码器产生了输入变量的全部最小项，即实现了对输入变量的与运算；存储体实现了有关最小项的或运算。因此，ROM实际上是由与门阵列和或门阵列构成的组合电路，利用ROM可以实现任何组合逻辑函数。 　　利用ROM实现组合函数的步骤：（1）列出函数的真值表或写出函数的最小项表达式。（2）选择合适的ROM，画出函数的阵列图。

  23. ２.9 可编程逻辑器件（PLD） 2.9.1 PLD的基本结构 2.9.2 PLD的分类 2.9.3 PLA应用 退出

  24. 2.9.1 PLD的基本结构 PLD的基本结构 门电路的简化画法

  25. 2.9.1 PLD分类

  26. 2.9. PLA的应用 用PLA实现逻辑函数的基本原理是基于函数的最简与或表达式 例 用PLD实现下列函数 各函数已是最简

  27. 阵列图

  28. 本节小结 PLD的主体是由与门和或门构成的与阵列和或阵列，因此，可利用PLD来实现任何组合逻辑函数，GAL还可用于实现时序逻辑电路。 用PLA实现逻辑函数的基本原理是基于函数的最简与或表达式。用PLA实现逻辑函数时，首先需将函数化为最简与或式，然后画出PLA的阵列图。
