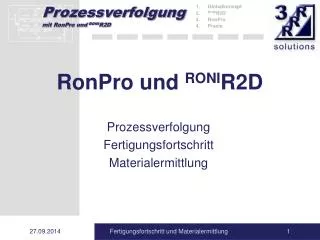

RonPro und RONI R2D

Globalkonzept RONI R2D RonPro Praxis. RonPro und RONI R2D. Prozessverfolgung Fertigungsfortschritt Materialermittlung. Globalkonzept RONI R2D RonPro Praxis. Funktionen der Programme. Konstruktion. Steuerung. RONI R2D Funktionsplan. RAMP Werkstattsteuerung. RONI IsoBuilder

ryann
Download Presentation

RonPro und RONI R2D

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Globalkonzept • RONIR2D • RonPro • Praxis RonPro und RONIR2D Prozessverfolgung Fertigungsfortschritt Materialermittlung Fertigungsfortschritt und Materialermittlung

  2. Globalkonzept • RONIR2D • RonPro • Praxis Funktionen der Programme Konstruktion Steuerung RONIR2D Funktionsplan RAMP Werkstattsteuerung RONIIsoBuilder Isometrie RonPro Prozessverfolgung Fertigungsfortschritt und Materialermittlung

  3. Globalkonzept • RONIR2D • RonPro • Praxis Globalkonzept RonPro RONIR2D Fertigungsfortschritt und Materialermittlung

  4. Globalkonzept • RONIR2D • RonPro • Praxis Globalkonzept Konstruktion Änderungsverfolgung RONIR2D Abgleich Fertigungsstatus Materialermittlung Prozessverfolgung Daten Koordinierung Daten Isometrie RonPro DB RONIIsoBuilder Abgleich Fertigungsstatus Materialermittlung RONIR3D Fertigungsfortschritt Materialermittlung Daten Werkstatt Abgleich Fertigungsstatus Werkstattsteuerung RAMP Fertigungsfortschritt und Materialermittlung

  5. Globalkonzept • RONIR2D • RonPro • Praxis RONIR2D Stücklisten Erzeugung von Stücklisten für Disposition und Konstruktion Fertigungsfortschritt und Materialermittlung

  6. Globalkonzept • RONIR2D • RonPro • Praxis Automation Automatische Nummerierung eines Rohrleitungssystems RONIR2D Beispiel Kühlwassersystem Fertigungsfortschritt und Materialermittlung

  7. Projekt Schema 1 Fertigungsstatus Schema 2 Materialermittlung Schema 3 • Globalkonzept • RONIR2D • RonPro • Praxis RonPro Auswertung Projekt/System/Job/Sektion Filter RonPro Projekt System Job Sektion RAMP Schema Fertigungsstatus Vorfertigung Fertigungsfortschritt und Materialermittlung

  8. Globalkonzept • RONIR2D • RonPro • Praxis RonPro Materialermittlung Isometrien Abgleich Örtlichkeitsrohre Vorfertigung System Seekühlwasser Maschinenanlage Abteilung A Abteilung B Abteilung C Abteilung D Fertigungsfortschritt und Materialermittlung

  9. Globalkonzept • RONIR2D • RonPro • Praxis RonPro Materialermittlung Zeitermittlung Stahl NW Vorfertigung Örtlichkeitsrohre Vorfertigung • Sägen • Biegen • Brennen • Schweißen CuNiFe Abteilung A Abteilung B NIRO Abteilung C Montage Kupfer Abteilung D Mapress Druckprobe Abgleich Material Isometrien Abgleich Zeitermittlung Vorkalkulation Fertigungsfortschritt und Materialermittlung

  10. Globalkonzept • RONIR2D • RonPro • Praxis RonPro Fertigungsstatus Örtlichkeitsrohr Vorfertigung • Funktionsdiagramm • ohne Klassifikation • mit Klassifikation • Einbau • Druckprobe • Abgabe RONIR2D • Funktionsdiagramm • ohne Klassifikation • mit Klassifikation • Isometrie • Fertigung • Gefertigt • Einbau • Isometrie • Passrohr • Druckprobe • Abgabe RONIIsoBuilder RonPro RAMP Fertigungsfortschritt und Materialermittlung

  11. Projekt Konstruktion Schema 1 Beispiel System Änderung Fertigungsstatus Schema 2 Materialermittlung/ Zeitermittlung Isometrie Schema 3 • Globalkonzept • RONIR2D • RonPro • Praxis Praxis Praxis Fertigungsfortschritt und Materialermittlung
