Presentation Transcript


11 windows ce 5 0 web 2

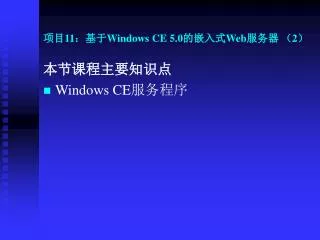

项目11:基于Windows CE 5.0的嵌入式Web服务器(2)

本节课程主要知识点

  • Windows CE服务程序


11 windows ce 5 0 web 2

重点和难点

重点

  • Windows CE服务

    难点

  • 服务中的网络服务


Windows ce

Windows CE服务程序


Windows ce1

Windows CE服务程序

  • 在设备中,经常需要有一些程序从开机就运行,一直运行到设备关闭为止,在整个设备开机期间不会关闭。

  • 这类程序一般是在系统的后台为用户提供一些服务。

  • 这类程序被称为服务(Service)程序。


Service exe

Service.exe

  • 在Windows CE中,有许多网络服务器都 是通过服务实现的。如文件服务器、FTP服务器、Telnet服务器、打印服务器及HTTP服务器。

  • 服务管理器是由进程Service.exe来实现的,其工作机制与功能与设备管理器Device.exe非常相似。

  • Device.exe负责加载所有的驱动程序,Service.exe负责加载所有的服务。


Service

Service的加载

  • Service.exe是操作系统的一个可行组件,在系统启动时被内核加载。

  • Service.exe加载前要求Device.exe先行加载。


11 windows ce 5 0 web 2

服务程序的实现

  • 在Windows CE中,实现一个服务程序与实现流式接口驱动程序非常相似,所有有服务程序均以动态链接库提供,并导出其中的相关接口函数。

  • 与流式接口驱动程序类似,服务程序有也一个3字符的Prefix和一个Index,这些信息也在注册表中被设置。


11 windows ce 5 0 web 2

服务的启动

  • Windows CE的服务有两种启动方式

    • 通过注册表中设置相应的注册表项,系统启动时,让Service.exe自动加载服务。

    • 应用程序使用函数加载服务


11 windows ce 5 0 web 2

服务的自启动

  • 当Windows CE启动时,Service.exe搜索系统注册表中的

    • HKEY_LOCAL_MACHINE\Service

  • 然后枚举Service下的所有子键,并依次加载所有的服务。


11 windows ce 5 0 web 2

服务的手工加载

  • 应用程序通过服务的API函数动态加载服务程序。

  • Windows CE提供ActivateService()函数来实现服务的动态加载。


Standlone service

独立服务(Standlone Service)

  • 一般情况下,Service.exe进程负责加载所有的服务。

  • 在一些特殊情况下,可能需要将一个服务由Service.exe进程单独加载,从而实现与其他服务的隔离。

  • 如果服务在Service.exe进程中单独加载,这个服务称为独立服务。


11 windows ce 5 0 web 2

独立服务的特点

  • 独立服务不能被应用程序使用CreatFile()和GetServiceHandle()函数打开。

  • 并不是所有的服务都支持被配置成独立服务,如Web Server。

  • 独立服务独立占用内存的一个Slot,需要统筹考虑Slot资源的调配。


11 windows ce 5 0 web 2

独立服务的实现

  • 要把某一个服务配置成独立服务,只需配置注册表键

    • HKEY_LOCAL_MACHINE\Service\服务\

      下的Context项。

  • 如果Context项设为2,则表明该服务为独立服务。


Super service

超级服务(Super Service)

  • 在Windows CE下,许多服务程序都是作为网络服务服务器存在的。这些服务都会侦听某个网络端口,当有客户连接这些端口时,服务程序会给客户提供相应的服务。

  • 这样的服务,Windows CE称之为超级服务。


11 windows ce 5 0 web 2

超级服务与网络服务

  • 超级服务实现了Service.exe对某些端口的监听,当有客户连接时,Service.exe会通知相应的服务程序去处理该请求。

  • 网络服务大都是超级服务,有了超级服务,一些使用网络提供的服务将会大大简化。


11 windows ce 5 0 web 2

超级服务的配置

  • 要把某个服务配置为超级服务,只需在注册表中把

    • HKEY_LOCAL_MACHINE\Service\服务\

       下的Context项设置为1。

  • 当服务管理器在加载该服务时,会使用ServiceIoControl()函数向服务发送相关控制字。

  • 如果服务也支持超级服务,只需在其IOControl()接收该控制字,并返回True,就可以启动超级服务了。


11 windows ce 5 0 web 2

配置端口号

  • 服务管理器自动侦听的端口也可在注册表中配置。

  • 端口号只需在注册表

    • HKEY_LOCAL_MACHINE\Service\服务\Accept

      下面增加相应项即可

  • 服务管理器会读取注册表,然后调用Socket函数侦听相应的端口。


11 windows ce 5 0 web 2

超级服务的过程

  • 当客户端在相关端口有请求时,服务管理器会向服务发出IOCTL_SERVICE_CONNECTION消息,同时把socket的句柄作为参数传递给服务程序。

  • 服务程序对连接进行进一步的控制和操作。


Web server

典型的超级服务:Web Server

  • Windows CE的Web Server是Windows IIS的一个子集,提供了将嵌入式设备配置为一个Web Server的功能。

  • 嵌入式Web Server在实际的应用中具有非常实用的意义,尤其在无线自动检测有更重要的作用。


Web server def

Web Server的声明文件(def)

  • LIBRARY HTTPD

  • EXPORTS

  • HttpInitialize PRIVATE

  • HttpdStart PRIVATE

  • HttpdStop PRIVATE

  • HttpdStopAndRestart

  • HTP_Init PRIVATE

  • HTP_Deinit PRIVATE

  • HTP_Open PRIVATE

  • HTP_Close PRIVATE

  • HTP_Read PRIVATE

  • HTP_Write PRIVATE

  • HTP_Seek PRIVATE

  • HTP_IOControl PRIVATE

  • HTP_PowerUp PRIVATE

  • HTP_PowerDown PRIVATE

  • HttpInitializeFromExe PRIVATE


Web server1

Web Server的源程序

  • Windows CE提供了Web Server的源代码,用户可以在

    • C:\WINCE500\PRIVATE\SERVERS\HTTP

      目录下看到相关代码。

  • 用户可以在微软授权的情况下使用并修改其代码。
